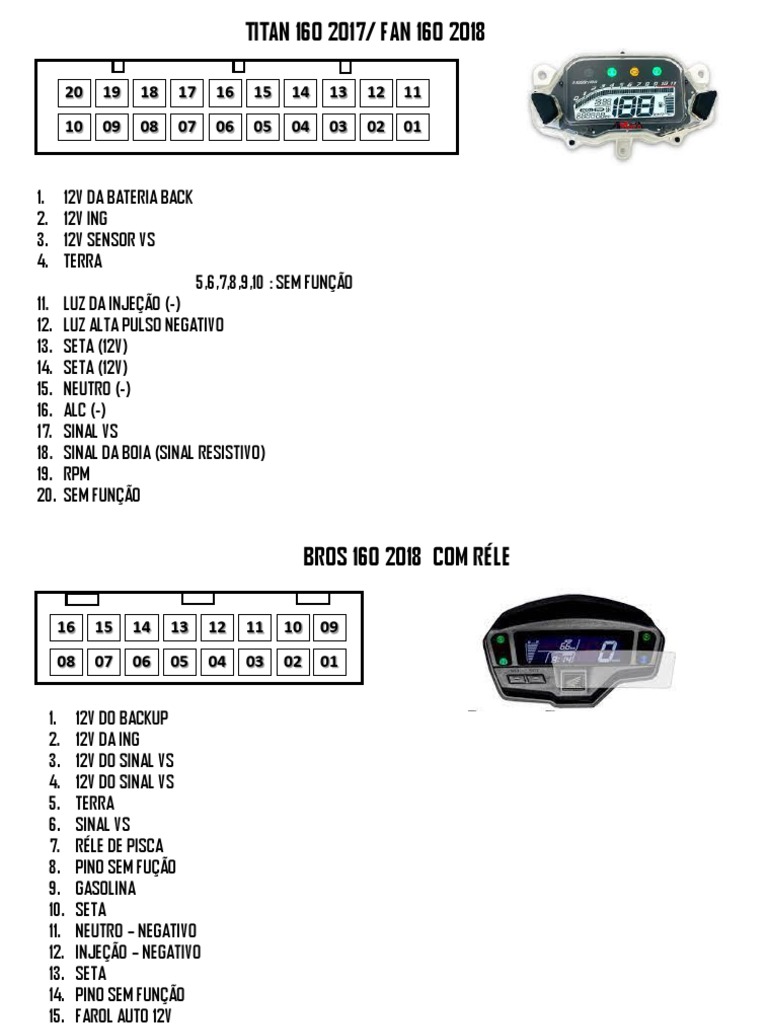

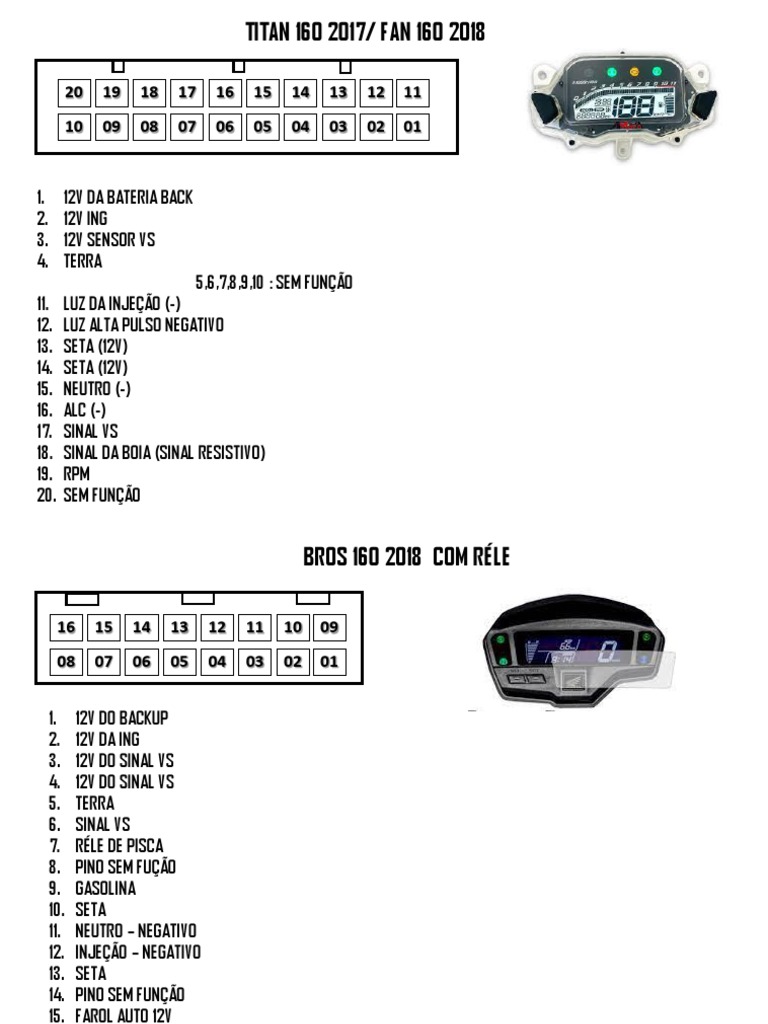

TITAN 160 2017/ FAN 160 2018

20 19 18 17 16 15 14 13 12 11
10 09 08 07 06 05 04 03 02 01

1. 12V DA BATERIA BACK

2. 12V ING
3. 12V SENSOR VS
4. TERRA
5,6,7,8,9,10 : SEM FUNÇÃO
11. LUZ DA INJEÇÃO (-)
12. LUZ ALTA PULSO NEGATIVO
13. SETA (12V)
14. SETA (12V)
15. NEUTRO (-)
16. ALC (-)
17. SINAL VS
18. SINAL DA BOIA (SINAL RESISTIVO)
19. RPM
20. SEM FUNÇÃO
 BROS 160 2018 COM RÉLE

16 15 14 13 12 11 10 09
08 07 06 05 04 03 02 01

1. 12V DO BACKUP
2. 12V DA ING
3. 12V DO SINAL VS
4. 12V DO SINAL VS
5. TERRA
6. SINAL VS
7. RÉLE DE PISCA
8. PINO SEM FUÇÃO
9. GASOLINA
10. SETA
11. NEUTRO – NEGATIVO
12. INJEÇÃO – NEGATIVO
13. SETA
14. PINO SEM FUNÇÃO
15. FAROL AUTO 12V
16. ALC
 XRE 300 ATÉ 2015 SEM ABS

08 07 06 05 04 03 02 01
09 10 11 12 13 14 15 16

1. 12 V CLOCK
2. SEM FUNÇÃO
3. TERRA
4. SENSOR VS(-)
5. 12V DO SINAL VS
6. NEUTRO
7. 12V ING
8. RELÉ
9. LUZ DA INJEÇÃO ELETRONICA
10. SETA DIREITA
11. SETA ESQUERDA
12. LUZ ALTA
13. SEEM FUNÇÃO
14. BOÍA DE COMBUSTÍVEL
15. RPM
16. SINAL VS ( VELOCIDADE)
 LANDER 250 2008

01 02 03 04 05 06 07 08
09 10 11 12 13 14 15 16

1. GND
2. SEM FUNÇÃO
3. SEM FUNÇÃO
4. NEUTRO ( NEGATIVO)
5. LUZ ALTA 12V
6. LUZ DE DIAGNOSTICO ( NEGATIVO)
7. SETA 12V
8. SETA 12V
9. NEGATIVO SINAL VS
10. SINAL VS
11. RPM
12. SINAL DA BÓIA
13. ILUMINAÇÃO DO PAINEL (12V)
14. LIGAR PAINEL (12V)
15. 12V DO BACKUP
16. SEM FUNÇÃO
 Z 1000 R (2014-2015)
09 10 11 12 13 14 15 16
01 02 03 04 05 06 07 08

1. LINHA DE COMUNICAÇÃO ECU

2. SENSOR DE NÍVEL DE COMBUSTÍVEL
3. INDICADOR DE SINAL DE MUDANÇA DE DIREÇÃO VERDE PARA A ESQUERDA (LED) (+)
4. INDICADOR ABS AMARELO (LED) (-) [modelos equipados]
5. SEM FUNÇÃO
6. IGNIÇÃO
7. INDICADOR DE ADVERTÊNCIA VERMELHO (LED) (-)
8. BATERIA (+)
9. INDICADOR DE FAROL ALTO AZUL (LED) (-)
10. PULSO DO SENSOR DE ROTAÇÃO DA RODA TRASEIRA
11. PULSO DE TACÔMETRO
12. INDICADOR NEUTRO VERDE (LED) (-)
13. INDICADOR DE SINAL DE MUDANÇA DE DIREÇÃO VERDE PARA DIREITA (LED) (+)
14. SSEM FUNÇÃO
15. INDICADOR DE FEIXE ALTO AZUL (LED) (-)
16. SOLO (-)
 CB 1000

01 02 03 04 05 06 07 08 09 10
11 12 13 14 15 16 17 18 19 20

1. 12 VT 17. LARANJA PISCA

2. . 18. CINZA + PRETO
3. . 19. .
4. 12VT 20. .
5. Cor ROSA COM AZUL
6. TERRA
7. Cor VERDE
8. Cor AMARELO COM VERDE
9. .
10. NEUTRO
11. LUZ ALTA
12. .
13. Cor BRANCA COM AZUL
14. AZUL PISCA
15. BRANCO + VERMELHO
16. AZUL+ VERMELHO
 SUZUKI GRS 125

01 02 03 04 05 06 07 08 09 10
11 12 13 14 15 16 17 18 19 20 21

1. . 17. NEUTRO
2. . 18. LUZ ALTA
3. . 19. PISCA ESQUERDO
4. . 20. PISCA DIREITO
5. . 21. ILUMINAÇÃO PAINEL
6. .
7. .
8. .
9. .
10. MARCADOR DE COMBUSTIVEL
11. .
12. 12 VT
13. TERRA
14. .
15. VELOCIMETRO
16. RPM
