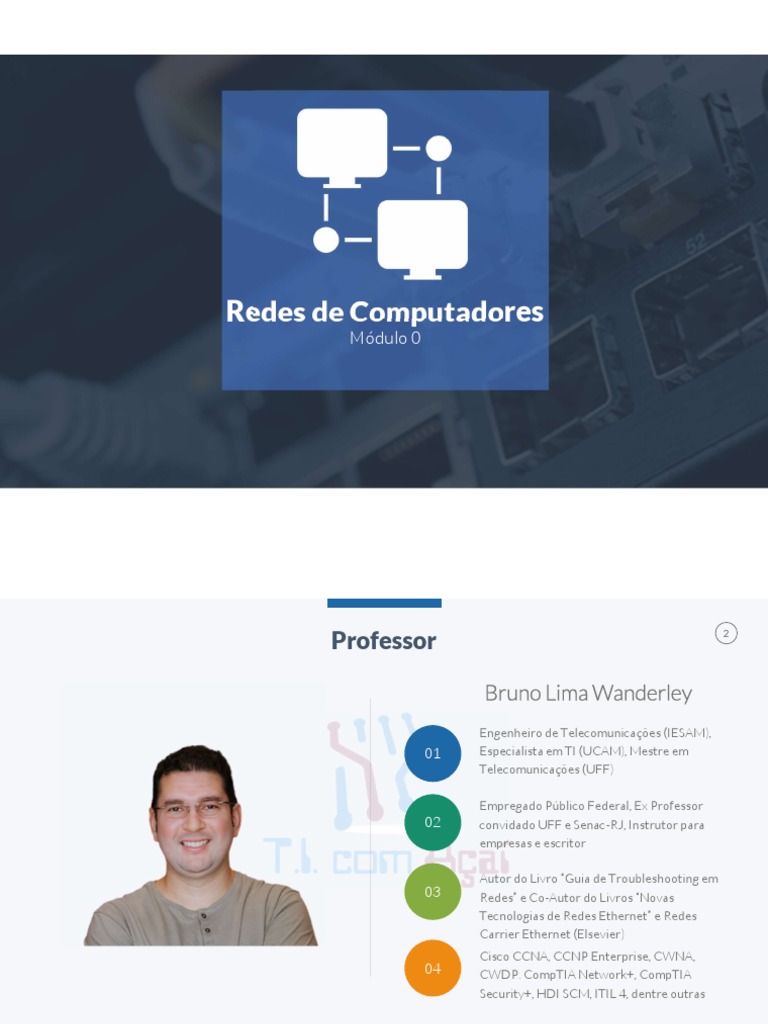

Redes de Computadores

Módulo 0
Professor
2

Bruno Lima Wanderley

Engenheiro de Telecomunicações (IESAM),
01 Especialista em TI (UCAM), Mestre em
Telecomunicações (UFF)

Empregado Público Federal, Ex Professor

02 convidado UFF e Senac-RJ, Instrutor para
empresas e escritor

Autor do Livro “Guia de Troubleshooting em

03 Redes” e Co-Autor do Livros “Novas
Tecnologias de Redes Ethernet” e Redes
Carrier Ethernet (Elsevier)
Cisco CCNA, CCNP Enterprise, CWNA,
04 CWDP. CompTIA Network+, CompTIA
Security+, HDI SCM, ITIL 4, dentre outras
Como Funciona?
3

Material de aula feito à mão com dezenas de animações

Aulas curtas, de 4 a 10 minutos
Materiais extras
Dezenas de laboratórios
Suporte do professor
Fusão das duas maiores certificações do Mundo
Curso em constante atualização
Estudos de Caso
Simulados
Não focamos em “passar conteúdo”, e
sim em adquirir competências.
O que é a Formação em Redes de Computadores?
4

Serão 4 cursos, totalizando mais de 30h, perfeitos para quem

está começando.

Baseados nas certificações CompTIA Network+, que é a maior

certificação de redes livre de fabricantes do mundo, e prepara
também para a Cisco CCNA, que é o primeiro passo na cadeia de
certificações Cisco.

1 2 3 4
Módulo 1 Módulo 2 Módulo 3 Modulo 4
Introdução às Redes LAN’s e TCP/IP Roteamento e IPv6 Segurança ,Cloud
de Computing e
Telecomunicações Automação
O que é a Formação em Redes de Computadores?
5

Serão 4 cursos, totalizando mais de 30h, perfeitos para quem

está começando.

Baseados nas certificações CompTIA Network+, que é a maior

certificação de redes livre de fabricantes do mundo, e prepara
também para a Cisco CCNA, que é o primeiro passo na cadeia de
certificações Cisco.

1 2 3 4
Módulo 1 Módulo 2 Módulo 3 Modulo 4
Introdução às Redes LAN’s e TCP/IP Roteamento e IPv6 Segurança, Cloud
de Computing e
Telecomunicações Automação
O que é a Formação em Redes de Computadores?
6

Serão 4 cursos, totalizando mais de 30h, perfeitos para quem

está começando.

Baseados nas certificações CompTIA Network+, que é a maior

certificação de redes livre de fabricantes do mundo, e prepara
também para a Cisco CCNA, que é o primeiro passo na cadeia de
certificações Cisco.

1 2 3 4
Módulo 1 Módulo 2 Módulo 3 Modulo 4
Introdução às Redes LAN’s e TCP/IP Roteamento e IPv6 Segurança ,Cloud
de Computing e
Telecomunicações Automação
O que é a Formação em Redes de Computadores?
7

Serão 4 cursos, totalizando mais de 30h de teoria com estudos

de casos, prática e exercícios de fixação

Baseados nas certificações CompTIA Network+, que é a maior

certificação de redes livre de fabricantes do mundo, e prepara
também para a Cisco CCNA, que é o primeiro passo na cadeia de
certificações Cisco.

1 2 3 4
Módulo 1 Módulo 2 Módulo 3 Modulo 4
Introdução às Redes LAN’s e TCP/IP Roteamento e IPv6 Segurança, Cloud
de Computing e
Telecomunicações Automação
O que é a Formação em Redes de Computadores?
8

Serão 4 cursos, totalizando mais de 30h, perfeitos para quem

está começando.

Baseados nas certificações CompTIA Network+, que é a maior

certificação de redes livre de fabricantes do mundo, e prepara
também para a Cisco CCNA, que é o primeiro passo na cadeia de
certificações Cisco. E AGORA TAMBÉM O CISCO CCNP.

1 2 3 4
Módulo 1 Módulo 2 Módulo 3 Modulo 4
Introdução às Redes LAN’s e TCP/IP Roteamento e IPv6 Segurança, Cloud
de Computing e
Telecomunicações Automação

5 6
Modulo 5 Modulo 6
Routing/Switching Design, Serviços,
Virtualização e Automação
 Capítulo 0 – Introdução às
Tecnologias Básicas de REDES
Índice
0.1 Funcionamento do Hardware dos
Equipamentos de Rede
0.2 Tecnologias de Redes do Mercado
0.3 IPv4 e IPv6: O Essencial
0.4 Roteamento: Estudos de Caso
0.5 Aplicações de Redes
10
Objetivos
Identificar os principais componentes de
hardware de um computador
Entender porque precisamos de protocolos
Entender o modelo OSI e TCP/IP
Realizar troubleshooting com o TCP/IP
Entender as principais tecnologias de rede do mercado
Identificar os endereços IPv4 e IPv6
Entender como funcionam os protocolos de roteamento
Verificar como as redes hoje estão sendo usadas no
mercado
 12

Tecnologias Básicas Redes

Hardware
 0.1 Hardware 13

Introdução

Antigamente cada computador era

um “ilha” de si mesmo.
Atualmente a situação é quase o
inverso: os computadores são
interligados via algum tipo de rede
para acessar a internet.

Por exemplo, enquanto acessa o Chrome, o

computador “fala” com diferentes servidores Web
 0.1 Hardware 14

Componentes de um Computador
 0.1 Hardware 15

Componentes de um Computador

Principais Componentes

Placa Mãe
Processador
Memória RAM (Random
Access Memory)
Hard Disk
Video Controller
Network adapter
 0.1 Hardware 16

Possíveis Problemas em Redes

É importante sempre analisar alguns sintomas

visando a resolução de problemas em redes
Se a RAM ficar cheia, podemos ter dados perdidos
Processador por muito tempo em 100% pode fazer
com que toda a conexão seja perdida ou até mesmo a
rede local toda fique comprometida
Para salvar as configurações de um roteador/switch, é
preciso haver espaço de armazenamento suficiente
Fique atento aos drivers da sua interface de rede do PC

O conhecimento básico de hardware é fundamental

para identificar problemas na sua rede
17
 18

Tecnologias Básicas Redes

Principais Tecnologias do Mercado
 19

Video
 0.2 Redes 20

Para que usamos as redes?!

São usadas para uma série de razões, mas,

basicamente servem para compartilhar:
Informações
Arquivos
Recursos
Aplicações

Uma rede pode ser pequena, com dois computadores

ou gigante com centenas de dispositivos
 0.2 Redes 21

Protocolos

Série de regras que determinam como os

dados são transmitidos entre diferentes
dispositivos em uma rede.
Os protocolos recebem grandes processos e
“quebram” em tarefas específicas
Podemos ilustrar isso de diversas formas,
como em chamadas telefônicas, conversas
entre autoridades e checklist de voo

Video
 0.2 Redes 22

Modelo OSI

No início da criação das redes, era tudo meio

caótico...
Para resolver isso, a Internation Organization
for Standardization (ISO) criou o modelo OSI
Não serve apenas para fazer as redes serem
compatíveis entre si, mas também para
facilitar o estudo de redes.

https://networklessons.com/cisco/ccna-routing-switching-
icnd1-100-105/introduction-to-the-osi-model
0.2 Redes 23

Modelo OSI

Aqui estão sua aplicações. E-mail, browser,

FTP e outros.
Garante que a informação pode ser lida pela
aplicação
Cuida do estabelecimento, gerenciamento e
encerramento das sessões entre dois hosts
No momento do download de uma informação,
segmenta a informação e transporta
Cuida da conectividade e da escolha da rota

É onde o Ethernet vive. Cuida da detecção de

erros e da formatação do quadro.
Descreve os níveis de tensão, taxas de
transmissão, conectores, etc.
https://aboelela.site/profile/projects/net-seal/animations/osi/
0.2 Redes 24

Modelo OSI

Aqui estão sua aplicações. E-mail, browser,

FTP e outros.
Garante que a informação pode ser lida pela
aplicação
Cuida do estabelecimento, gerenciamento e
encerramento das sessões entre dois hosts
No momento do download de uma informação,
segmenta a informação e transporta
Cuida da conectividade e da escolha da rota

É onde o Ethernet vive. Cuida da detecção de

erros e da formatação do quadro.
Descreve os níveis de tensão, taxas de
transmissão, conectores, etc.
https://aboelela.site/profile/projects/net-seal/animations/osi/
0.2 Redes 25

Modelo OSI

Aqui estão sua aplicações. E-mail, browser,

FTP e outros.
Garante que a informação pode ser lida pela
aplicação
Cuida do estabelecimento, gerenciamento e
encerramento das sessões entre dois hosts
No momento do download de uma informação,
segmenta a informação e transporta
Cuida da conectividade e da escolha da rota

É onde o Ethernet vive. Cuida da detecção de

erros e da formatação do quadro.
Descreve os níveis de tensão, taxas de
transmissão, conectores, etc.
https://studyopedia.com/computer-networks/application-layer-in-osi-model/
0.2 Redes 26

Modelo OSI

Aqui estão sua aplicações. E-mail, browser,

FTP e outros.
Garante que a informação pode ser lida pela
aplicação
Cuida do estabelecimento, gerenciamento e
encerramento das sessões entre dois hosts
No momento do download de uma informação,
segmenta a informação e transporta
Cuida da conectividade e da escolha da rota

É onde o Ethernet vive. Cuida da detecção de

erros e da formatação do quadro.
Descreve os níveis de tensão, taxas de
transmissão, conectores, etc.
https://aboelela.site/profile/projects/net-seal/animations/osi/
0.2 Redes 27

Modelo OSI

Aqui estão sua aplicações. E-mail, browser,

FTP e outros.
Garante que a informação pode ser lida pela
aplicação
Cuida do estabelecimento, gerenciamento e
encerramento das sessões entre dois hosts
No momento do download de uma informação,
segmenta a informação e transporta
Cuida da conectividade e da escolha da rota

É onde o Ethernet vive. Cuida da detecção de

erros e da formatação do quadro.
Descreve os níveis de tensão, taxas de
transmissão, conectores, etc.
https://aboelela.site/profile/projects/net-seal/animations/osi/
0.2 Redes 28

Modelo OSI

Aqui estão sua aplicações. E-mail, browser,

FTP e outros.
Garante que a informação pode ser lida pela
aplicação
Cuida do estabelecimento, gerenciamento e
encerramento das sessões entre dois hosts
No momento do download de uma informação,
segmenta a informação e transporta
Cuida da conectividade e da escolha da rota

É onde o Ethernet vive. Cuida da detecção de

erros e da formatação do quadro.
Descreve os níveis de tensão, taxas de
transmissão, conectores, etc.
https://aboelela.site/profile/projects/net-seal/animations/osi/
0.2 Redes 29

Modelo OSI

Aqui estão sua aplicações. E-mail, browser,

FTP e outros.
Garante que a informação pode ser lida pela
aplicação
Cuida do estabelecimento, gerenciamento e
encerramento das sessões entre dois hosts
No momento do download de uma informação,
segmenta a informação e transporta
Cuida da conectividade e da escolha da rota

É onde o Ethernet vive. Cuida da detecção de

erros e da formatação do quadro.
Descreve os níveis de tensão, taxas de
transmissão, conectores, etc.
https://aboelela.site/profile/projects/net-seal/animations/osi/
0.2 Redes 30

Modelo OSI

Aqui estão sua aplicações. E-mail, browser,

FTP e outros.
Garante que a informação pode ser lida pela
aplicação
Cuida do estabelecimento, gerenciamento e
encerramento das sessões entre dois hosts
No momento do download de uma informação,
segmenta a informação e transporta
Cuida da conectividade e da escolha da rota

É onde o Ethernet vive. Cuida da detecção de

erros e da formatação do quadro.
Descreve os níveis de tensão, taxas de
transmissão, conectores, etc.
 0.2 Redes 31

Arquitetura TCP/IP

HTTP
SSH
SMTP
DNS
SNMP

TCP e UDP

IP, ICMP

Ethernet
Wi-Fi
Bluethooth

https://www.cloudshark.org/captures/2a2dedb9dac9
 0.2 Redes 32

Como o TCP/IP Pode Me Ajudar?

Entender bem as camadas me ajuda:

Saber por onde começar para identificar uma falha

De acordo com o comportamento do problema,
conseguimos identificá-lo mais rapidamente
Vai ajudar a “enxergar” mais facilmente como funciona a
transmissão de dados em uma rede

Usamos o termo Troubleshooting quando desejamos

nos referir a resolução de problemas em redes
 0.2 Redes 33

Tecnologias de Redes – Visão Geral

São classificados por diversos critérios:

topologia, distância entre os dispositivos ou
tecnologias para transmitir e receber dados
 0.2 Redes 34

Tecnologias de Redes – Ethernet

É a família de tecnologias de rede usadas em

Local Area Network (LAN)
Camada 1 e 2 do OSI

Para participar de uma LAN, precisamos de

uma interface de rede. Cada interface possui
um endereço MAC.
Para o PC A se comunicar com o Telefone IP, o
PC deve saber o seu endereço MAC

PC A Telefone
IP

O protocolo usado para descobrir o endereço MAC é o

Address Resolution Protocol (ARP)
 0.2 Redes 35

Tecnologias de Redes – Ethernet

https://www.networkacademy.io/ccna/ethernet/ethernet-physical-layer-standards
 0.2 Redes 36

Tecnologias de Redes – Wi-Fi

Redes Wireless LAN (WLAN) usa rádio

frequências para transmissão dos dados
Wireless Access Point (WAP)

Alcance médio de 30 metros

Já chegamos na velocidade teórica de

1 gigabit por segundo (Gbps)
 0.2 Redes 37

Tecnologias de Redes – WAN

Nas LANs, nós operamos nossa

própria rede
Quando precisamos conectar nossas
LANs umas com as outras, nós
precisamos de uma Wide Area Network
WANs costumam ser operadas por
operadoras de telecom
MPLS, Frame Relay e xDSL são exemplos
de tecnologias usadas em WANs

Multiprotocol Label Switching é uma tecnologia usada

amplamente pelos provedores atualmente.
 0.2 Redes 38

Tecnologias de Redes – WAN

 0.2 Redes 39

Dispositivos de Redes

Principais equipamentos

Hosts
Servidores
Interface de Rede
Cabos
Switches
Roteadores
Firewall
Access Points
 0.2 Redes 40

Dispositivos de Redes

Principais equipamentos

Hosts
Servidores
Interface de Rede
Cabos
Switches
Roteadores
Firewall
Access Points
 0.2 Redes 41

Dispositivos de Redes

Principais equipamentos

Hosts
Servidores
Interface de Rede
Cabos
Switches
Roteadores
Firewall
Access Points
 0.2 Redes 42

Dispositivos de Redes

Principais equipamentos

Hosts
Servidores
Interface de Rede
Cabos
Switches
Roteadores
Firewall
Access Points
 0.2 Redes 43

Dispositivos de Redes

Principais equipamentos

Hosts
Servidores
Interface de Rede
Cabos
Switches
Roteadores
Firewall
Access Points
 0.2 Redes 44

Dispositivos de Redes

Principais equipamentos

Hosts
Servidores
Interface de Rede
Cabos
Switches
Roteadores
Firewall
Access Points
 0.2 Redes 45

Dispositivos de Redes

Principais equipamentos

Hosts
Servidores
Interface de Rede
Cabos
Switches
Roteadores
Firewall
Access Points
 0.2 Redes 46

Dispositivos de Redes

Principais equipamentos

Hosts
Servidores
Interface de Rede
Cabos
Switches
Roteadores
Firewall
Access Points
 0.2 Redes 47

Dispositivos de Redes

Principais equipamentos

Hosts
Servidores
Interface de Rede
Cabos
Switches
Roteadores
Firewall
Access Points
