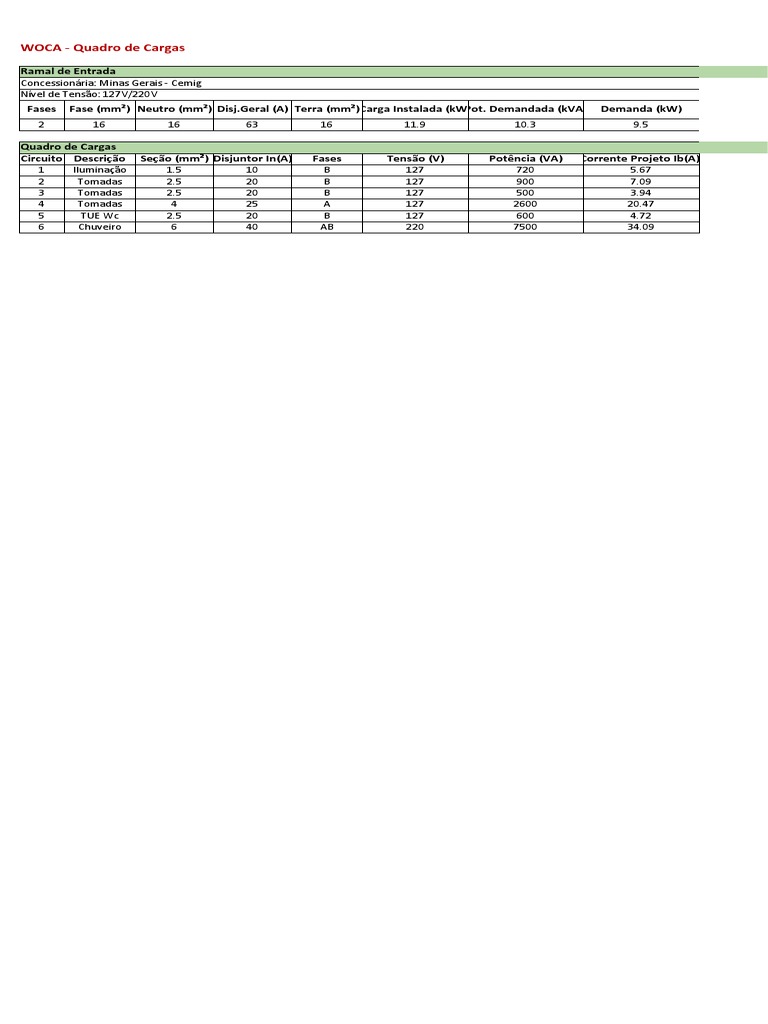

WOCA - Quadro de Cargas

Ramal de Entrada
Concessionária: Minas Gerais - Cemig
Nível de Tensão: 127V/220V
Fases Fase (mm²) Neutro (mm²) Disj.Geral (A) Terra (mm²)Carga Instalada (kW)
Pot. Demandada (kVA) Demanda (kW)
2 16 16 63 16 11.9 10.3 9.5

Quadro de Cargas
Circuito Descrição Seção (mm²) Disjuntor In(A) Fases Tensão (V) Potência (VA) Corrente Projeto Ib(A)
1 Iluminação 1.5 10 B 127 720 5.67
2 Tomadas 2.5 20 B 127 900 7.09
3 Tomadas 2.5 20 B 127 500 3.94
4 Tomadas 4 25 A 127 2600 20.47
5 TUE Wc 2.5 20 B 127 600 4.72
6 Chuveiro 6 40 AB 220 7500 34.09
Queda de Tensão Agrupamento FCA Cap. Condução Iz(A)Corrente Fase A (A)Corrente Fase B (A)
-- 2 0.8 14 -- 2.95
0,51 % 2 0.8 19.2 -- 3.69
0,36 % 1 1 24 -- 2.05
0,51 % 2 0.8 25.6 10.65 --
0,34 % 1 1 24 -- 2.46
0,30 % 1 1 41 34.09 34.09
Total por fase > 44.74 45.23
Quantidade Descrição Preço Loja A Preço Loja B Preço Loja C
1 Quadro distribuição Legrand para 36 disjuntores modelo DIN
3 DPS 175V / 45KA Clamper
1 Interruptor Diferencial Residual 4x63A 30mA Schneider
1 Disjuntor Bipolar 2x63A curva C Schneider
1 Disjuntor Bipolar 2x40A curva B Schneider
1 Disjuntor Monopolar 1x25A curva B Schneider
3 Disjuntor Monopolar 1x20A curva B Schneider
1 Disjuntor Monopolar 1x10A curva C Schneider
16m Cabo flexível 750V 16,0mm² ( preto )
8m Cabo flexível 750V 16,0mm² ( Verde )
8m Cabo flexível 750V 16,0mm² ( Azul )
14m Cabo flexível 750V 6,0mm² ( Preto )
7m Cabo flexível 750V 6,0mm² ( Verde )
15m Cabo flexível 750V 4,0mm² ( Preto )
15m Cabo flexível 750V 4,0mm² ( Azul )
15m Cabo flexível 750V 4,0mm² ( Verde )
70m Cabo flexível 750V 2,5mm² ( Preto )
70m Cabo flexível 750V 2,5mm² ( Azul )
70m Cabo flexível 750V 2,5mm² ( Verde )
40m Cabo flexível 750V 1,5mm² ( Preto ou Branco )
20m Cabo flexível 750V 1,5mm² ( Azul )
60m Cabo flexível 750V 1,5mm² ( Amarelo ou Vermelho )
70m Eletroduto corrugado ( conduíte ) 3/4"
13 Conector WAGO de 5 vias ( 221-415)
37 Conector WAGO de 3 vias ( 221-413)
3 Conector WAGO de 5 vias ( 221-612)
37 Terminal Tubular 1,5mm²
50 Terminal Tubular 2,5mm²
36 Terminal Tubular 4,0mm²
3 Terminal Tubular 4,0mm² Duplo
6 Terminal Tubular 6,0mm²
9 Terminal Tubular 16,0mm²
3 Terminal Tubular 25,0mm²
2 Conector pino curto ( vulgo conector genérico )
1 Barramento tipo pente Bipolar 80A Schneider
1 Pacote de Abraçadeiras ( tamanho 3,5mm x 150mm )
1 Fota isolante de 20 metros
1 Isolador para barramento tipo pente
1 Barramento de neutro com 12 furos
1 Barramento de Terra com 12 furos
4 Interruptor Simples ( Tramontina )
4 Interruptor Paralelo ( Tramontina )
14 Tomada 2P+T 10A ( Tramontina )
10 Tomada 2P+T 20A ( Tramontina )
2 Módulo cego ( Tramontina )
1 Módulo passa fio ( Tramontina )
16 Placa Simples 2x4 com suporte para 1 módulo horizontal ( Tramontina )
3 Placa Simples 2x4 com suporte para 1 módulo vertical ( Tramontina )
5 Placa Dupla 2x4 com suporte para 2 postos separados ( Tramontina )
2 Placa Tripla 2x4 para 3 postos ( Tramontina )
6 Plafon Bocal E27 ( porta receptáculo )
26 Caixa PVC 2x4 Amarela
6 Caixa PVC 4x4 Octogonal

VALOR TOTAL R$ 0.00 R$ 0.00 R$ 0.00
