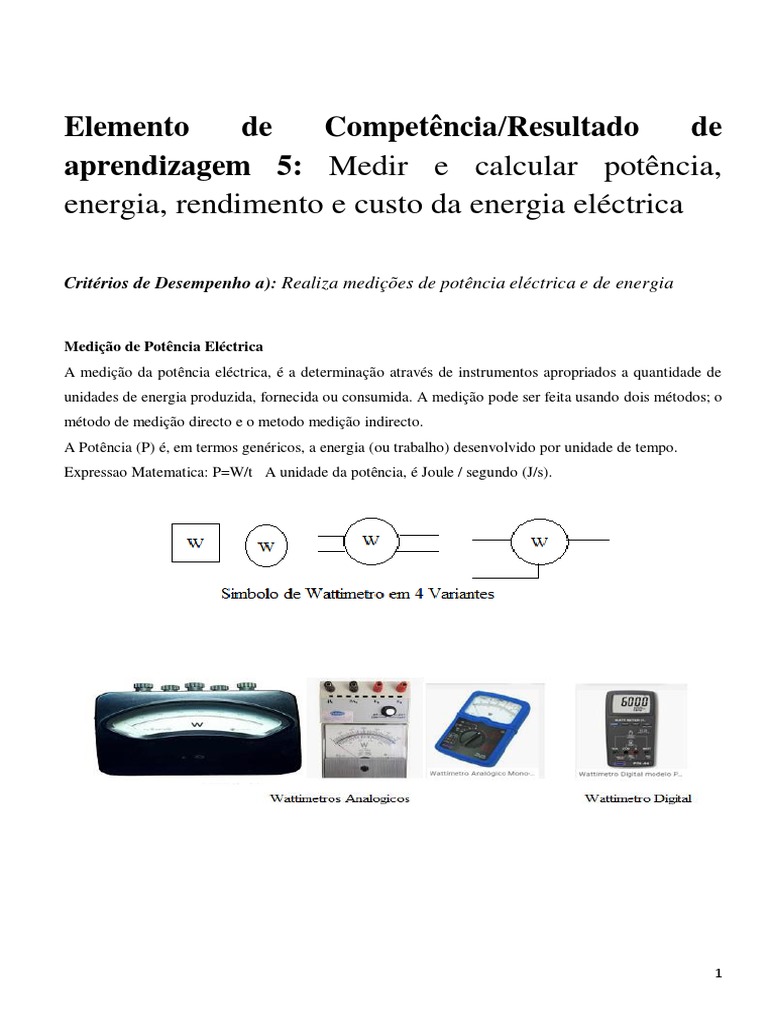

Elemento de Competência/Resultado de

aprendizagem 5: Medir e calcular potência,

energia, rendimento e custo da energia eléctrica

Critérios de Desempenho a): Realiza medições de potência eléctrica e de energia

Medição de Potência Eléctrica

A medição da potência eléctrica, é a determinação através de instrumentos apropriados a quantidade de
unidades de energia produzida, fornecida ou consumida. A medição pode ser feita usando dois métodos; o
método de medição directo e o metodo medição indirecto.
A Potência (P) é, em termos genéricos, a energia (ou trabalho) desenvolvido por unidade de tempo.
Expressao Matematica: P=W/t A unidade da potência, é Joule / segundo (J/s).

1
Método Directo de Medição
Neste metodo utiliza-se um instrumento apropriado designado de wattimetro.
Este instrumento (wattimetro) pode ser analógico ou digital. O mesmo é conectado ao sistema ou circuito
em que se pretende medir a potência e procede-se a leituta conforme o mesmo for analógico ou digital.
Este metodo apresenta dados mais fiaveis, pelo facto da leitura ser feita em um único instrumento.

Método Indirecto de Medição

Neste método ao invez de se utilizar o wattimetro, utiliza-se o amperimetro e o voltimetro. Pode se fazer a
leitura de tensão ou da intensidade da corrente de forma sepada ou de cada vez, ou ainda ligar
simultanêamento o amperimetro e voltimetro, regista-se os dados da leitura e no fim usar a expressão
matemática para o calculo da potência eléctrica; P= UI.
Este metodo é suaceptível a erros, sobre tudo humanos principalmente nos calculos.

2
Medição de Energia Eléctrica

A medição de energia eléctrica fornecida ou consumida, é feita atraves de Medidores de energia eléctrica,
popularmente chamado de relógio de luz ou contador de energia, é um dispositivo ou equipamento
electromecânico e/ou electrônico capaz de mensurar o consumo de energia eléctrica em função do tempo.
Estes contadores podem ser analógicos ou/ e Digitaos.
O contador de energia está presente na maioria de casas e habitações no mundo moderno. Pode ser ligado
diretamente entre a rede eléctrica e a carga (casa) ou através de transformadores de acoplamento de
tensão e/ou corrente. A unidade mais usada para tal é kWh.
Considerando que o valor exacto do consumo dos equipamentos eléctricos está na chapa de
caracteristicas de cada aparelho, para o cálculo do custo mensal de um equipamento, antes de
mais nada, é preciso conhecer a potência do equipamento, através de uma consulta na chapa
característica do mesmo ou no manual do fabricante, e em seguida proceder ao cálculo da
seguinte forma: A potência consumida por um equipamento electrico, é dada pela potência do
equipamento multiplicada pelo tempo em que o mesmo fica ligado durante o mês. De seguida
Dividi-se o valor obtido por 1000 no sentido de reduzir para KWh, que será então o valor de
consumo mensal.

3
Critérios de Desempenho b): Calcula potência eléctrica, energia

Calculo de potência eléctrica

Calculo de energia eléctrica

A energia eléctrica é a capacidade de uma corrente elétrica realizar trabalho. A principal função da
energia elétrica é a transformação desse tipo de energia em outros tipos, como, por exemplo, a energia
mecânica e a energia térmica. A energia elétrica é dada por: W = P ⋅ ∆t
A unidade de medida de energia é joule (J), entretanto, ao se tratar em energia elétrica é mais comum
mensurá-la em quilowatt-hora (kWh), sendo a potência P dada em kW e o intervalo de tempo ∆t em h
(hora).

4
Critérios de Desempenho c): Calcula rendimento e custos de energia.

Calculo do Rendimento Eléctrico

O rendimento é relação entre a potência utilizada para provocar a acção num sistema eléctrico e a
potencia total fornecida. A energia total produzida ou entregue num sistema é denominada potência total,
enquanto que a energia perdida num processo de transformação da mesma por exemplo, a energia perdida
com o atrito, é denominada de potência dissipada; e a energia que sobra, que é capaz de realizar um

trabalho é denominada de potência útil.

Pu - Potência Útil
Pf ou Pt - Potência fornecida ou potência toal fornecida.
Exemplo: O Rendimento luminoso ou eficiência luminosa é um indicador de eficiência utilizado para
avaliar o rendimento da conversão de energia em luz por uma determinada fonte luminosa. O rendimento
luminoso é um indicador de mérito que consiste na avaliação do rácio entre o fluxo luminoso (em lumens)
e a potência (geralmente medida em watts).
Ao receber uma potência, um objecto não é capaz de transformar a energia total inteiramente em trabalho:
a energia será perdida em algum momento do processo. Por exemplo uma lâmpada de maior potência que
outra do mesmo tipo e de menor potência, dá mais luz, mas também consome mais energia.

5
Calculo de custo de Energia

Para achar o valor em meticais, multiplica-se o consumo mensal em kWh pelo valor da tarifa
cobrada pela concessionária por cada quilowatt consumido durante o mês. O custo actual por
KWh para a tarifa geral é de 7,4 mts. Então, o consumo mensal em valor monetário durante o
mês é ; (Consumo mensal em meticais = Consumo mensal em KWh vexez (x) o valor da tarifa
cobrada pela concessionária por cad quilowatt consumido durante o mês). Depois este va;or e
acrescido pelo IVA (17%), taxa de lixo e de radiodifusão.

Equívoco entre W, Wh e W/h

 O watt (W) é uma unidade de potência.

 O watt-hora (Wh) é uma unidade de energia gerada. O watt-hora (Wh) é a medida de energia
usualmente utilizada em electrotécnica. Um watt-hora é a quantidade de energia utilizada para
alimentar uma carga com potência de um watt pelo período de uma hora. O valor de 1 Wh é
equivalente a 3,6×103 J =3,6 kJ =3600 J.
O kWh (quilowatt-hora), por definição é a energia correspondente à potência de 1 kW aplicada durante
uma hora. Esta unidade é comumente utilizada na medição de energia elétrica.
 O watt/hora indica uma taxa de variação da potência consumida com o tempo.
Veja os exemplos:
Uma lâmpada cuja potência é 100 W consome energia a uma taxa de 100 joules por segundo. Em uma
hora consome 360.000 joules ou, equivalentemente, 100 Wh. Se ficar acesa durante 10 horas, consumirá
1000 Wh ou 1 kWh. 100 W * 10 h = 1000 Wh
A unidade watt por hora (W/h) deve ser usada para indicar "potência por unidade de tempo". Seu
múltiplo, o megawatt por ano (MW/a), é usado para expressar a variação da potência consumida em certo
sistema de carga; por exemplo:
"A potência consumida tem sido aumentada a uma taxa de 10 megawatts por ano (10 MW/a)."
Isso significa que a capacidade de fornecimento/geração de energia (medida em unidades de potência)
vem aumentando em 10 MW a cada ano ou 10 MW/a.
