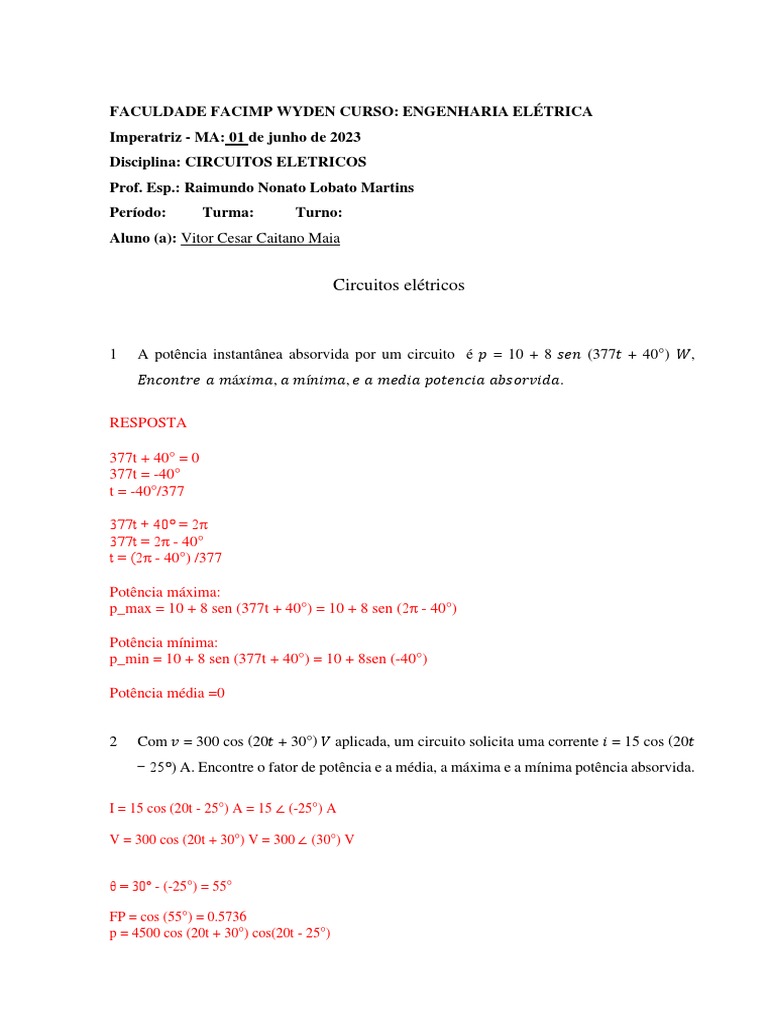

FACULDADE FACIMP WYDEN CURSO: ENGENHARIA ELÉTRICA

Imperatriz - MA: 01 de junho de 2023

Disciplina: CIRCUITOS ELETRICOS
Prof. Esp.: Raimundo Nonato Lobato Martins
Período: Turma: Turno:
Aluno (a): Vitor Cesar Caitano Maia

Circuitos elétricos

1 A potência instantânea absorvida por um circuito é 𝑝 = 10 + 8 𝑠𝑒𝑛 (377𝑡 + 40°) 𝑊,

𝐸𝑛𝑐𝑜𝑛𝑡𝑟𝑒 𝑎 𝑚á𝑥𝑖𝑚𝑎, 𝑎 𝑚í𝑛𝑖𝑚𝑎, 𝑒 𝑎 𝑚𝑒𝑑𝑖𝑎 𝑝𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑎𝑏𝑠𝑜𝑟𝑣𝑖𝑑𝑎.

RESPOSTA

377t + 40° = 0
377t = -40°
t = -40°/377

377t + 40° = 2π
377t = 2π - 40°
t = (2π - 40°) /377

Potência máxima:
p_max = 10 + 8 sen (377t + 40°) = 10 + 8 sen (2π - 40°)

Potência mínima:
p_min = 10 + 8 sen (377t + 40°) = 10 + 8sen (-40°)

Potência média =0

2 Com 𝑣 = 300 cos (20𝑡 + 30°) 𝑉 aplicada, um circuito solicita uma corrente 𝑖 = 15 cos (20𝑡
− 25°) A. Encontre o fator de potência e a média, a máxima e a mínima potência absorvida.

I = 15 cos (20t - 25°) A = 15 ∠ (-25°) A

V = 300 cos (20t + 30°) V = 300 ∠ (30°) V

θ = 30° - (-25°) = 55°

FP = cos (55°) = 0.5736

p = 4500 cos (20t + 30°) cos(20t - 25°)
P média = (1/T) ∫[p] dt

Média da potência absorvida: aproximadamente 3281.25 W

Máxima potência absorvida: aproximadamente 4500 W
Mínima potência absorvida: aproximadamente -4500 W

3 Para cada par de tensão e corrente a seguir encontre o fator de potência correspondente e a
potência media absorvida.

a) 𝑣 = 277√2𝑠𝑒𝑛 (377𝑡 + 30°) 𝑉, 𝑖 = 5,1√2𝑠𝑒𝑛(377𝑡 − 10°)𝐴

b) 𝑣 = 679𝑠𝑒𝑛 (377𝑡 + 50°)𝑉, 𝑖 = 13 cos(377𝑡 − 10°) 𝐴
c) 𝑣 = −170𝑠𝑒𝑛(377𝑡 − 30°)𝑉, 𝑖 = 8,1 cos(377𝑡 − 30°) 𝐴

RESPOSTA LETRA A

v = 277√2 sen (377t + 30°) V

i = 5.1√2 sen (377t - 10°) A

v = 277√2 ∠ 30° V
i = 5.1√2 ∠ -10° A

O fator de potência (FP) é dado por:

FP = cos (ângulo de defasagem)
ângulo de defasagem = ângulo da tensão - ângulo da corrente

ângulo de defasagem = 30° - (-10°) = 40°

Portanto, o fator de potência é:

FP = cos (40°) = 0,766

Potência complexa (S) = v * i*

S = (277√2 ∠ 30°) * (5.1√2 ∠ 10°)

Potência ativa (P) = Re (S)

A potência média absorvida será igual a P.

S = (277 * 5.1) √ (2 * 2) ∠ (30° + 10°)

= 1412.7 ∠ 40°

P = Re(S)
= 1412.7 * cos (40°)

Calculando o valor, temos:

P ≈ 1078.22
RESPOSTA LETRA B

v = 679 sen (377t + 50°) V i = 13 cos (377t - 10°) A

v = 679 ∠ 50° V i = 13 ∠ -10° A

Ângulo de defasagem = 50° - (-10°) = 60°

FP = cos (60°) = 0.5

v = 679 ∠ 50° V

i = 13 ∠ -10° A

S=v*i

= (679 ∠ 50° V) * (13 ∠ -10° A)

S = (679 * 13) ∠ (50° + (-10°)) VA

S = 8837 ∠ 40° VA

P = 8837 * cos (40°) W

P ≈ 8837 * 0.766 = 6774.91 W

RESPOSTA LETRA C

v = -170 sen (377t - 30°) V

i = 8.1 cos (377t - 30°) A

v = -170 ∠ -30° V

i = 8.1 ∠ -30° A

ângulo de defasagem = -30° - (-30°) = 0°

FP = cos (0°)

S = v * i = (-170 ∠ -30°) * (8.1 ∠ -30°) S = (-170 * 8.1) ∠ (-30° + (-30°)) VA

S = -1377 ∠ -60° VA

P = -1377 * cos (-60°) W P = -1377 * 0.5 = -688.5 W

4 Encontre o fator de potência de um circuito que absorve 1,5 KW para uma potência de
entrada de 120 V e uma corrente de 16ª.

Potência ativa (P) = 1.5 kW

Tensão (V) = 120 V
Corrente (I) = 16 A

S=V*I FP = P / S
S = 120 V * 16 A FP = P / S
S = 1920 VA FP = 1.5 kW / 1920 VA
1 kW = 1000 VA
1.5 kW = 1.5 * 1000 VA
1.5 kW = 1500 VA
FP = 1500 VA / 1920 VA
FP ≈ 0.781
FP= cos (39.34°) =0.781

5 Qual o fator de potência de um motor de indução de 10hp, com carga total, que opera com
eficiência de 80% enquanto solicita uma corrente de 28 A a partir de uma tensão de linha
de 480 V?

Potência ativa (P) = 10 hp

Eficiência (η) = 80% = 0.8

Corrente (I) = 28 A

Tensão de linha (V) = 480 V

1 hp ≈ 746 W

10 hp = 10 * 746 W

10 hp ≈ 7460 W

S=P/η
S = 7460 W / 0.8

S = 9325 W

FP = P / S
FP = 7460 W / 9325 W

FP ≈ 0.799

6 Encontre a potência absorvida por uma carga de 6 / 30° quando 42 V são aplicados.
Tensão (V) = 42 V

Impedância (Z) = 6 / 30°

I=V/Z

I = 42 V / (6 / 30°)

I = 42 V * (30° / 6)
I = 42 V * 5°
I = 210 A / 5°

P = |V| * |I| * cos (ângulo de defasagem)

P = 42 V * 210 A * cos (30°)

P = 3645.99 W

7 Qual a potência absorvida por um circuito que tem uma admitância de entrada de 0,4 + 𝑗0,5
𝑆 e uma corrente de entrada de 30 A?

(Y) = 0.4 + j0.5 S

(I) = 30 A

|Y| = |0.4 + j0.5|

|Y| = √ (0.4^2 + 0.5^2)
|Y| ≈ 0.640 S

P = |Y| * |I|^2 * cos (ângulo de defasagem)

P = 0.640 S * (30 A) ^2 * cos (ângulo de defasagem).

Ângulo de defasagem = atan2(Im(Y), Re(Y))

Re(Y) = 0.4 S
Im(Y) = 0.5 S

Ângulo de defasagem = atan2(0.5, 0.4)

Ângulo de defasagem ≈ 50.19°

P = 0.640 S * (30 A)^2 * cos(50.19°)

P ≈ 0.640 S * 900 A^2 * 0.6428

P ≈ 367.71 S * A^2
8 Um resistor em paralelo com um capacitor absorve 20 W quando a combinação é conectada
a uma fonte de 240 V/60 Hz. Se o fator de potência é 0,7 adiantado, qual a resistência e a
capacitância?

Potência (P) = 20 W
Tensão (V) = 240 V
Fator de potência (FP) = 0.7 adiantado (cos(ângulo) = 0.7
P = V * I * cos (ângulo de defasagem)

Impedância total (Z) = soma das impedâncias do resistor (R) e do capacitor (1/jωC), onde ω é
a frequência angular.

Z = R || (1/jωC)
Z = R * (1/jωC) / (R + 1/jωC)

Arccos (0.7) =
θ ≈ 45.57°

Z = V^2 / P
Z = (240 V) ^2 / 20 W
Z = 2880 Ω

R = Re (Z)
R = 2880 Ω.

C = -1 / (Im(Z) * ω)

ω = 2π * 60 = 120π rad/s

Im (Z) = -|Z| * sin(θ) = -|Z| * sin (45.57°)

Im (Z) = -2880 Ω * sin (45.57°)

Im (Z) ≈ -2035.75 Ω

C = -1 / (Im(Z) * ω)
C = -1 / (-2035.75 Ω * 120π rad/s)
C ≈ 1.3215 * 10 ^ (-6) F

Portanto, a resistência (R) é de 2880 Ω e a capacitância (C) é de aproximadamente 1.3215 microfarads

(μF).

9 Um resistor em serie com um capacitor absorve 10 W quando a combinação é conectada a

uma fonte de 120 V/400 Hz. Se o fator de potência é 0,6 adiantado, qual a resistência e a
capacitância?
Potência (P) = 10 W
Tensão (V) = 120 V
Frequência (f) = 400 Hz
(FP) = 0.6

Z = V^2 / P

Z = (120 V)^2 / 10 W
Z = 1440 Ω

R = Re(Z) = 1440 Ω.

C = -1 / (Im(Z) * ω)

ω = 2π * 400 = 800π rad/s

Im(Z) = -1440 Ω * sin(arccos(0.6))

Im(Z) ≈ -867.52 Ω

C = -1 / (Im(Z) * ω)
C = -1 / (-867.52 Ω * 800π rad/s)
C ≈ 2.283 * 10^(-6) F

Portanto, a resistência (R) é de 1440 Ω e a capacitância (C) é de aproximadamente 2.283 microfarads

(μF).

10 Encontre a resistência a 20°C de uma barra de cobre recozido de 3m de comprimento e 0,5

cm por 3 cm de seção reta retangular.
R = (ρ * L) / A

Largura (w) = 0,5 cm = 0,005 m

Altura (h) = 3 cm = 0,03 m

A=w*h

A = 0,005 m * 0,03 m
A = 0,00015 m^2

R = (ρ * L) / A
R = (1.68 x 10^(-8) Ω.m * 3 m) / 0,00015 m^2
R ≈ 3.36 x 10^(-4) Ω

Portanto, a resistência da barra de cobre recozido é aproximadamente 3.36 x 10^(-4) Ω.
