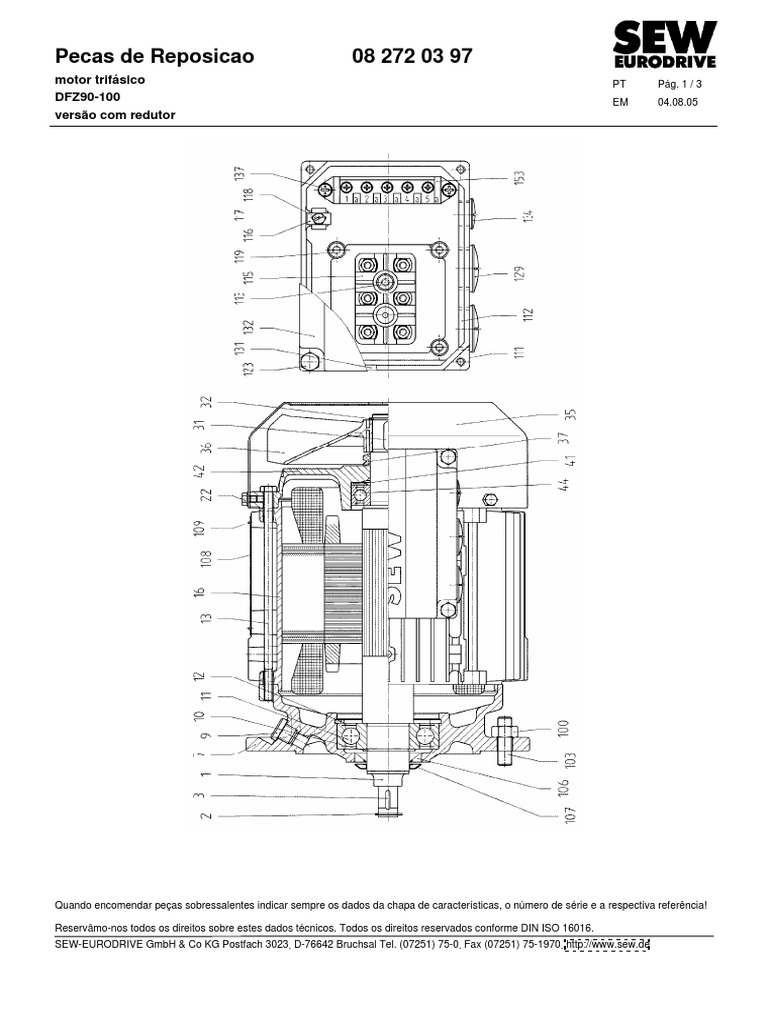

Pecas de Reposicao 08 272 03 97

motor trifásico PT Pág. 1 / 3

DFZ90-100 EM 04.08.05
versão com redutor

Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 http://www.sew.de
Pecas de Reposicao 08 272 03 97
motor trifásico PT Pág. 2 / 3
DFZ90-100 EM 04.08.05
versão com redutor

Nº Denominção Especificações adicionais Designação SEW Código Pç.

1 Rotor DZ90L4 RZ14 09920714 1
1 Rotor DZ90S4 RZ14 09920692 1
1 Rotor DZ90L8/2 RZ14 09920722 1
1 Rotor DZ90S8/2 RZ14 09920706 1
1 Rotor DZ100L4 RZ16 09920919 1
1 Rotor DZ100LS4 RZ16 09920897 1
1 Rotor DZ100L8/2 RZ16 09920927 1
1 Rotor DZ100LS8/2 RZ16 09920900 1
2 Freio DZ90 DIN471 14x1 00102660 1
2 Freio DZ100 DIN471 16x1 00102687 1
3 Chaveta DZ90 DIN6885 A3x3x14-C45K 00100692 1
3 Chaveta DZ100 DIN6885 A4x4x18-C45K 00114383 1
7 Flange de cobertura Ø120, DZ90 01351761 1
7 Flange de cobertura Ø120, DZ100 01814060 1
7 Flange de cobertura Ø160 01351788 1
7 Flange de cobertura Ø200 0135180X 1
7 Flange de cobertura Ø250 01351826 1
7 Flange de cobertura Ø300 01351842 1
7 Flange de cobertura Ø350 01353012 1
9 Bujão para flange Ø120, Ø160 W4085 M10x1-ST-A2L 0011426X 1
9 Bujão para flange Ø200, Ø250 W4085 M12x1,5-ST-A2L 00114308 1
9 Bujão para flange Ø300, Ø350 W4085 M22x1,5-ST-A2L 00114316 1
10 Freio DIN983 30x1,5 00114626 1
11 Rolamento de esferas DIN625 6306-2Z-J-K2P-20 00105333 1
12 Freio DIN472 72x2,5 00103225 1
13 Parafuso sextavado DZ90 ISO4014 M6x155-6.8-A1C 00118702 4
13 Parafuso sextavado DZ100 ISO4014 M6x205-6.8-A1C 00118710 4
16 Estator * 1
22 Parafuso sextavado DIN933 M5x7 Z1-8.8-A2C 00136301 4
31 Chaveta DIN6885 A6x6x22-C45K 00100137 1
32 Freio DIN471 22x1,2 00102725 1
35 Guarda-ventilador 01351982 1
35 Guarda-ventilador achatado 01351990 1
36 Ventilador (pequeno) 01354825 1
36 Ventilador para versão de dois pólos; 01845624 1
37 Anel em V W4278 V-25S-NBR 00117692 1
41 Anel equalizador W4253 42x51x0,5 00115908 1
42 Tampa lado B 01351923 1
44 Rolamento de esferas DIN625 6205-2Z-J-K2P-20 00174165 1
100 Porca sextavada para flange Ø120 ISO4032 M6-10 00128678 4
100 Porca sextavada para flange Ø160 ISO4032 M8-8 00101990 4
100 Porca sextavada para flange Ø200 ISO4032 M10-8 00102008 4
100 Porca sextavada para flange Ø250 ISO4032 M12-8 00102016 4
100 Porca sextavada para flange Ø300 ISO4032 M16-8 00102032 4
103 Perno roscado para flange Ø120, para tamanho do redutor W4061 M6x16-8.8 00131687 4
R27
103 Perno roscado para flange Ø120 DIN939 M6x18-8.8-A2C 00134074 4
103 Perno roscado para flange Ø160 DIN939 M8x20-8.8-A2C 00100749 4
103 Perno roscado para flange Ø200 DIN939 M10x22-8.8 00118451 4
103 Perno roscado para flange Ø250 DIN939 M12x30-8.8 00100811 4
103 Perno roscado para flange Ø300 DIN939 M16x35-8.8 00100854 4
106 Retentor DIN3760 A30x47x7-NBR 00106178 1
106 Retentor para versão de dois pólos; DIN3760 A30x47x7-FKM 00174874 1
107 Deflector W4291 30-ST-ZN 00116637 1
108 Chapa de características * 1
109 Cavilha canelda ISO8746 2x4-X5CRNI18-12 00107646 2

* dependendo da ordem
Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 http://www.sew.de
Pecas de Reposicao 08 272 03 97
motor trifásico PT Pág. 3 / 3
DFZ90-100 EM 04.08.05
versão com redutor

Nº Denominção Especificações adicionais Designação SEW Código Pç.

111 Junta para base da caixa de DZ90 01351001 1
terminais
111 Junta para base da caixa de DZ100 01355635 1
terminais
112 Parte inferior da caixa de DZ90 01862774 1
terminais
112 Parte inferior da caixa de DZ100 01862782 1
terminais
113 Parafuso incluído em Estator completo; W4046 M5x16-Tx-ST-A2F-GM 00135720 1
115 Placa de terminais incluído em Estator completo; W4723 KTM4 00117595 1
116 Laço terminal DIN46282 C10-MS-VN 00104426 2
117 Parafuso sextavado ISO4017 M5x12SZ-CU3-E2E 00112178 1
118 Anel de pressão DIN7980 5-FST-VN 00118206 1
119 Parafuso W4046 M5x16-Tx-SZ-ST-A2C-GM 00130591 4
123 Parafuso sextavado ISO4017 M5x16SP-8.8-A2C 00122912 4
129 Pluge s/ O-Ring DZ90 W4411 M25x1,5-FS NBR-OZ 00131385 2
129 Pluge s/ O-Ring DZ100 W4411 M32x1,5-FS-NBR-OZ 00131393 2
131 Junta DZ90 01351060 1
131 Junta para tampa da caixa de DZ100 01355694 1
terminais
132 Tampa da caixa de terminais DZ90 01824570 1
132 Tampa da caixa de terminais DZ100 01355643 1
134 Pluge s/ O-Ring W4411 M16x1,5-FS-NBR-OZ 00131334 1
137 Parafuso para versão TF; DIN7500 C M4x20-ST-H-A2C 00131075 2
153 Régua de terminais, completa para versão TF; 01830600 1
