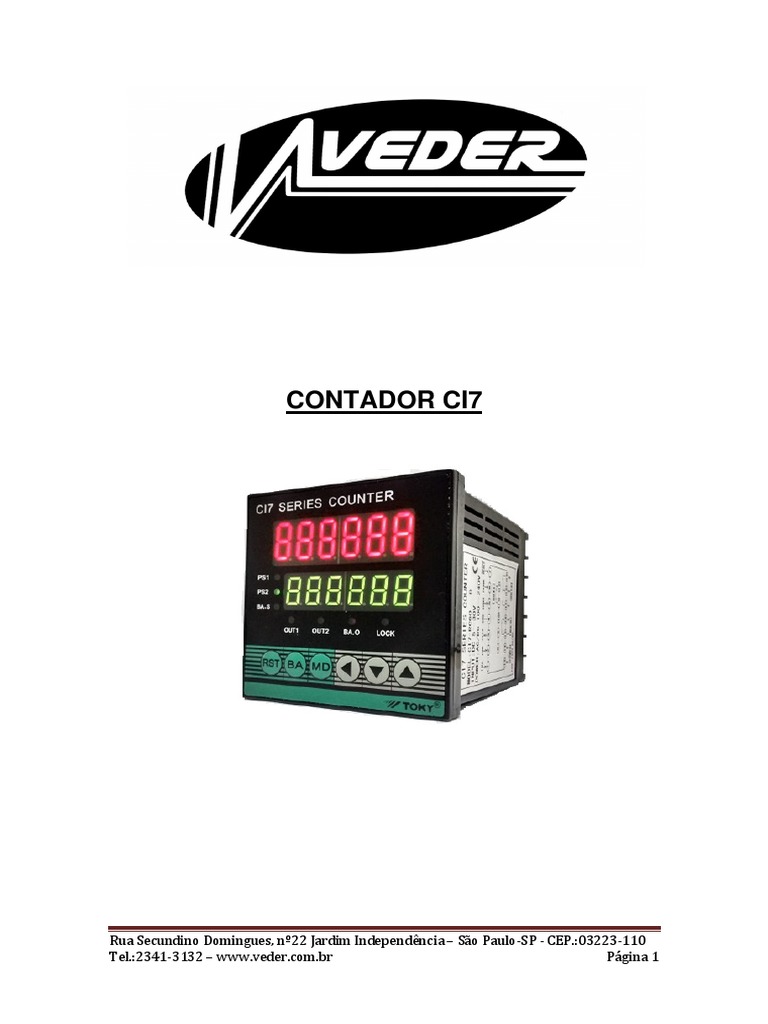

CONTADOR CI7

Rua Secundino Domingues, nº22 Jardim Independência – São Paulo-SP - CEP.:03223-110

CEP.:03223
Tel.:2341-3132 – www.veder.com.br Página 1
 CARACTERÍSTICAS
• Display com 6 dígitos de 7 segmentos
• Indicação do valor ajustado e valor do processo
• 2 canais de entrada de contagem
• 5 modos de funcionamento de entrada de sinal
• Entrada para sensor NPN ou PNP, contato seco ou encoder
• 2 preset´s com saída a relé para o modo contador ( Preset 1 e preset 2)
• 1 preset com saída a relé com função totalizador
• 6 casas decimais para ajuste de fator de correção
• 11 modos de atuação dos relés de saída
• Memoriza a contagem no desligamento do aparelho
• Caixa 72 mm x 72 mm
• Alimentação 100-240Vac
240Vac

DIMENSÕES

Rua Secundino Domingues, nº22 Jardim Independência – São Paulo-SP - CEP.:03223-110

CEP.:03223
Tel.:2341-3132 – www.veder.com.br Página 2
 LIGAÇÃO

INSTRUÇÃO DE OPERAÇÃO
Para programar os valores das saídas (OUT1 e OUT2):

• Pressione a tecla para entrar no parâmetro, note que a luz PS1 acenderá, isto significa que
você estará alterando o valor da saída OUT1 e na 2º carreira de display piscará o numero da
direita.
• Obs.: O número a ser alterado é o que esta piscando, caso deseje alterar um outro
outr número,

pressione a tecla até o número desejado e com as teclas altera o valor.

• Após alterar o valor pressione a tecla para confirmar o valor, assim a luz PS1 apagará e a
PS2 acenderá, assim permitindo alterar o valor da saída OUT2.

• Siga o mesmo processo para alterar os valores e após isto confirmar na tecla

Para programar o valor da saída do lote (BA.O):

• Pressione a tecla para entrar no parâmetro, note que a luz BA.S acenderá,
acenderá permitindo
assim que modifique o valor do lote.
• Obs.: O número a ser alterado é o que esta piscando, caso deseje alterar um outro número,

pressione a tecla até o número desejado e com as teclas altera o valor.

• Após alterar o valor pressione a tecla para confirmar o valor.

Rua Secundino Domingues, nº22 Jardim Independência – São Paulo-SP - CEP.:03223-110

CEP.:03223
Tel.:2341-3132 – www.veder.com.br Página 3
 PARÂMETROS DE CONFIGURAÇÃO

Para acessar o grupo

o de parâmetros pressionar a tecla por aproximadamente 3 segundos.
Após acessar o grupo de parâmetros, para alternar entre os parâmetros a ser modificado, pressione a

tecla .

Código Descrição Especificações

Os tipos são: (U , d , Ud-A , Ud-b , Ud-C
C “usado para encoder”)
“ver tabela 1”
Modo de entrada de sinal Obs.: Se o modo de saída desejado for o ( S , T ou D), então o modo
de entrada de sinal a ser escolhido tem que ser
(Ud-A , Ud-b ou Ud-C)C)
Máxima velocidade de Velocidade de contagem máxima permitida nas entradas INA e INB
contagem (1 , 30 , 1K , 5K , 10K)
10K
Usar : (30 p/ contato seco) – (1K p/ sensor) – (10K p/ encoder)
Os tipos são: ( F , n , C , r , y , P , q , A ) e ( S , t , d )
Seleção do modo de saída “ver tabela 2”
Obs.: O modo de saída ( S , t , d ) somente poderá ser programado se
Ud-A , Ud-b ou Ud-C)
o modo de entrada de sinal escolhido for (Ud
Os tempos ajustáveis são:
Tempo da saída OUT2 (10ms , 50ms , 100ms , 200ms , 500ms , 1000ms , 2000ms
acionada ou 5000ms)
Os tempos ajustáveis são:
Tempo da saída OUT1 (10ms , 50ms , 100ms , 200ms , 500ms , 1000ms , 2000ms ,
acionada 5000ms , Hold )
Lógica de entrada Tipo de sensor (NPN ou PNP)

Tempo mínimo de reset Largura mínima do sinal de reset ( 1 ou 20 ) (mm)

Ponto decimal Seleciona o ponto decimal

(- - - - - -) , (- - - . - - -) , (- - - - . - -)
- ou (- - - - - . -)
Os valores podem se ajustados de 0.00001 até 999999
Fator de multiplicação tecla : pula a casa decimal
tecla : altera os valores
tecla : altera a localização do ponto decimal
Valor mostrado após reset da contagem os valores podem ser
ajustados de -999999 até 999999, o aconselhado é deixar em
Valor inicial 000000
tecla : pula a casa decimal
tecla : altera os valores
As opções são:
Memória de retenção CLrE : Reseta os valores de contagem ao desligar o aparelho
rEC : Salva o ultimo valor da contagem ao desligar o aparelho
Taxa de transmissão A taxa de transmissão de dados pode ser 4800 ou 9600
(Baud rate) Obs.: Este modelo do contador não possui comunicação
Endereço O endereço de comunicação pode ser entre 1 até 247
(Address) Obs.: Este modelo do contador não possui comunicação
Os bloqueios pode ser selecionados:
L.off : desbloqueia todos os parâmetros
LoC.1 : Bloqueia a tecla
Chave de bloqueio LoC.2 : Bloqueia as tecla
LoC.3 : Bloqueia as tecla e as teclas
Para confirmar o bloqueio após programar, voltar a tela inicial

Rua Secundino Domingues, nº22 Jardim Independência – São Paulo-SP - CEP.:03223-110

CEP.:03223
Tel.:2341-3132 – www.veder.com.br Página 4
 TABELA 1
Modos de funcionamento das entradas de sinal

Tipo de entrada Ilustração Nota

INA: Entrada de contagem
INB: Entrada de controle

INB=L; ao entrar com pulso no INA,

permite incrementar a contagem
INB=H; ao entrar com pulso no INA,
não permite incrementar a contagem
U
(incrementa)
INA: Entrada de controle
INB: Entrada de contagem
con

INA=H; ao entrar com pulso no INB,

IN
permite incrementar a contagem
INA=L; ao entrar com pulso no INB,
IN
não permite incrementar a contagem

INA: Entrada de contagem

INB: Entrada de controle

INB=L; ao entrar com pulso no INA,

permite decrementar a contagem
INB=H; ao entrar com pulso no INA,
não permite decrementar a contagem
d
(decrementa)

INA: Entrada de controle

INB: Entrada de contagem

INA=H; ao entrar com pulso no INB,

IN
permite decrementar a contagem
INA=L; ao entrar com pulso no INB,
IN
não permite decrementar a contagem

INA: Entrada de contagem

INB: Entrada de controle
Ud-A
(incrementa / decrementa) INB=L; ao entrar com pulso no INA,
Ordem de entrada
permite incrementar a contagem
INB=H; ao entrar com pulso no INA,
permite decrementar a contagem.

INA: Entrada de pulso incrementa

Ud-b contagem.
(incrementa / decrementa)
Unica entrada
INB: Entrada de pulso decrementa
contagem.

INA antes do INB incrementa

Ud-C contagem
(entrada de diferença de
fases)
INA depois do INB decrementa
Utilizado para encoder contagem

(Utilizado
Utilizado para encoder)
encoder

Rua Secundino Domingues, nº22 Jardim Independência – São Paulo-SP - CEP.:03223-110

CEP.:03223
Tel.:2341-3132 – www.veder.com.br Página 5
 TABELA 2
Modos de funcionamento dos relés de saída

Modo de Entrada de sinal Modo de atuação

U d Ud-A , Ud-b , Ud-C
- Saídas ligam quando atingem o preset.
- Saídas desligam após o reset manual, a
saída OUT1 tem a opção de desligar antes
por tempo programado nela.
F
- Contagem não pára ao atingir o preset 2.
- Contagem zera após um reset manual.

- Saídas ligam quando atingem o preset.

- Saídas desligam após o reset manual, a
saída OUT1 tem a opção de desligar antes
por tempo programado nela.
N
- Contagem para ao atingir o preset 2.
- Contagem zera depois do reset manual.

- Saídas ligam quando atingem o preset.

- Saídas desligam após o tempo ajustado
na saída OUT2, a saída OUT1 tem a opção
de desligar antes por tempo programado
C nela.

- Contagem zera ao atingir o preset 2 e não

para

- Saídas ligam quando atingem o preset.

- Saídas desligam após o tempo ajustado
na saída OUT2, a saída OUT1 tem a opção
de desligar antes por tempo programado
R nela.

- Contagem para ao atingir o preset 2.

- Contagem zera após o tempo da saída
OUT2.
- Saídas ligam quando atingem o preset.
- Saídas desligam após o tempo ajustado
na saída OUT2, a saída OUT1 tem a opção
de desligar antes por tempo programado
K nela.

- Contagem não para ao atingir o preset 2.

- Contagem zera depois do reset manual.

- Saídas ligam quando atingem o preset.

- Saídas desligam após o tempo ajustado
na saída OUT2, a saída OUT1 tem a opção
de desligar antes por tempo programado
P nela.

- Contagem continua ao atingir o preset 2,

porém não mostra no display.
- Contagem zera após o tempo da saída
OUT2, e mostra o que não contou durante
o preset 2 ligado.
- Saídas ligam quando atingem o preset.
- Saídas desligam após o tempo ajustado
na saída OUT2, a saída OUT1 tem a opção
de desligar antes por tempo programado
Q nela.

- Contagem não para ao atingir o preset 2.

- Contagem zera após o tempo da saída
OUT2.
- Saídas ligam quando atingem o preset.
- Saídas desligam após o tempo ajustado,
na saída OUT1 tem a opção de
A permanecer ligada até o reset.

- Contagem para ao atingir o preset 2.

- Contagem zera depois do reset manual.

Rua Secundino Domingues, nº22 Jardim Independência – São Paulo-SP - CEP.:03223-110

CEP.:03223
Tel.:2341-3132 – www.veder.com.br Página 6
 Modo de Entrada de sinal Modo de atuação
Ud-A , Ud-b , Ud-C
- Saídas ligam quando atingem o preset.
- Saídas desligam após o reset manual ou
caso o valor do display volte a ficar menor
que o programado no preset.

S - Contagem não para ao atingir o preset 2.

- Contagem zera depois do reset manual.

- Saídas :
OUT1, começa ligada e desliga ao atingir
o preset.
OUT2, começa desligada e liga ao atingir
o preset.
Caso o valor do display volte a ficar menor
T que o programado no preset, As saídas
voltam ao seu estado inicial.

- Contagem não para ao atingir o preset 2.

- Contagem zera depois do reset manual.

- Saídas ligam quando o valor do display

for exatamente igual ao valor das saídas
OUT1 ou OUT2.

- Contagem não para ao atingir o preset 2.

- Contagem zera depois do reset manual.
D

Cálculo do fator de multiplicação

D : Diâmetro do rolo onde está a polia com o sensor.

π : PI – Valor aproximado = 3,1416
N : Número de pulsos na polia (corresponde ao número de parafusos na polia ou ao
número indicado no caso de um encoder).






Exemplo 1:
Em uma rebobinadeira, o diâmetro do rolo onde está a polia com o sensor é de 50mm. A
polia tem 4 parafusos para contagem. Logo o cálculo será:

  .
 ,

    , 


(divisão para transformar
a indicação em metros)

Exemplo 2:
Em uma impressora, a metragem da medida da bobina será feita por meio de um
encoder. O diâmetro do rolo onde está acoplado o encoder é de 70mm. O encoder
encod
utilizado é de 1000 PPR (pulsos por rotação). Logo o cálculo será:

  .


 ,

    ,


(divisão para transformar
a indicação em metros)

Rua Secundino Domingues, nº22 Jardim Independência – São Paulo-SP - CEP.:03223-110

CEP.:03223
Tel.:2341-3132 – www.veder.com.br Página 7
 Exemplo de aplicação
Neste caso, o contador permite que o inversor ligue o motor até que a metragem
desejada seja atingida. O contador também faz com que o inversor passe para
velocidade
e lenta ao chegar próximo à medida final. Ao atingir a metragem final, o
contador desligará o motor. O controle
controle de velocidade é feito por um potenciômetro.

Tipos de aplicação

Reset metragem:
• Para uso com sensor PNP, aplicar o reset nos
bornes 3 e 5.
• Para uso com sensor NPN
N, aplicar o reset nos
bornes 4 e 5.

Reset totalizador:
• Para uso com sensor PNP, aplicar o reset nos
bornes 3 e 7.
• Para uso com sensor NPN
N, aplicar o reset nos
bornes 4 e 7.
