Coletor de dados históricos

O "Coletor de Dados Históricos" é usado em conjunto com o "Monitor de Registro Histórico" na barra de ferramentas. "Coletor de dados históricos" é usado principalmente para configuração de parâmetros, enquanto "Coletor de dados históricos"

"Record Display" é usado principalmente para exibir os dados históricos de acesso.

Se você não criou um novo "Coletor de dados históricos", clique com o botão direito do mouse em "Coletor de dados históricos" como na nova tela e clique em "Adicionar coletor de dados históricos" no menu pop-up.

"Coletor de Dados Históricos" para criar um novo coletor de dados históricos (observação: no máximo pode ser criado um coletor de dados históricos, caso contrário, uma caixa de diálogo de erro será exibida). Clique duas vezes em "Trabalhar

"Coletor de Dados Históricos 0" em "Gerenciador de Processos", uma caixa de diálogo conforme mostrado na Figura 6-13 aparecerá:

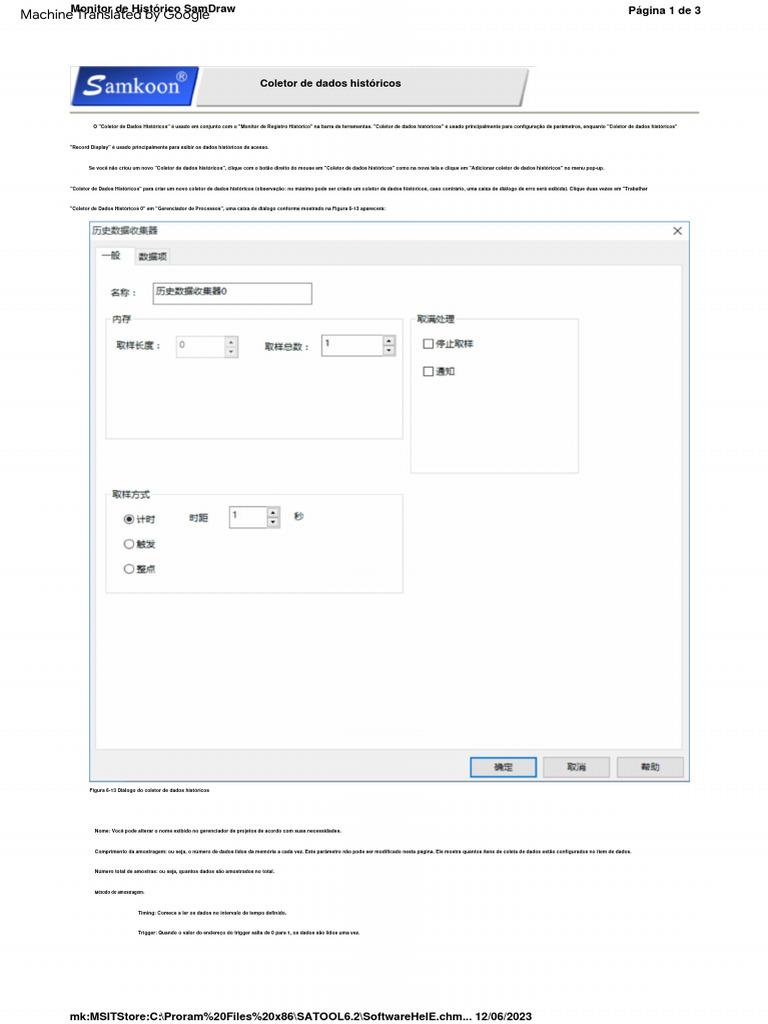

Figura 6-13 Diálogo do coletor de dados históricos

Nome: Você pode alterar o nome exibido no gerenciador de projetos de acordo com suas necessidades.

Comprimento da amostragem: ou seja, o número de dados lidos da memória a cada vez. Este parâmetro não pode ser modificado nesta página. Ele mostra quantos itens de coleta de dados estão configurados no item de dados.

Número total de amostras: ou seja, quantos dados são amostrados no total.

Método de amostragem:

Timing: Comece a ler os dados no intervalo de tempo definido.

Trigger: Quando o valor do endereço do trigger salta de 0 para 1, os dados são lidos uma vez.

mk:MSITStore:C:\Proram%20Files%20x86\SATOOL6.2\SoftwareHelE.chm... 12/06/2023
MachineMonitor de Histórico SamDraw
Translated by Google Página 2 de 3

De hora em hora: As amostras são coletadas a cada hora. Pode ser definido por parâmetro para amostrar nos primeiros minutos da hora.

Processamento completo:

Parar amostragem: Quando esta opção é selecionada, ele irá parar de ler os dados da memória quando o número de buscas de dados for igual ao "número total de amostras" definido. Se esta opção não for selecionada

Quando o item for selecionado, quando o número de buscas de dados for igual ao "número total de amostras" definido, ele continuará a ler os dados da memória.

Notificação: Quando o número de amostragem atual for o "limite total" do número total de amostragem, o endereço de notificação será definido como 1 neste momento.

Clique na guia "Data Item" para definir as propriedades da página, conforme mostrado na figura à esquerda da Figura 6-14:

Figura 6-14 Itens de dados do coletor de dados históricos

mk:MSITStore:C:\Proram%20Files%20x86\SATOOL6.2\SoftwareHelE.chm... 12/06/2023
 Monitor de Histórico SamDraw Página 3 de 3
Machine Translated by Google

Figura 6-15 Configuração do atributo de dados

Além disso, clique em cada item na caixa de listagem para definir as propriedades correspondentes para o item no pop-up "Data Item Properties", conforme mostrado na Figura 6-15. O exemplo a seguir explica em detalhes:

Conforme mostrado na imagem à esquerda da Figura 6-14, 5 colunas de dados foram adicionadas à caixa de listagem desta página, portanto, o comprimento de amostragem na Figura 6-13 é exibido como 5 e o conteúdo da coluna de endereço é LW0 -LW4; assumindo que LW0-

Os nomes de LW4 são 1, 2, 3, 4 e 5, respectivamente, conforme mostrado na Figura 6-14; as condições para definir a categoria de dados de LW0-LW4 e selecionar "Zoom" são as seguintes (outros atributos são valores padrão):

LW0-16 bit inteiro positivo A escala é selecionada com um ganho de 3 e um deslocamento de 2

LW1-16 bit inteiro positivo A escala é selecionada com um ganho de 2 e um deslocamento de 1

LW2-16 bit inteiro positivo não selecione zoom

LW3-16 bit inteiro positivo não selecione zoom

LW4-16 bit inteiro positivo Selecione Escala, com um ganho de 4 e um deslocamento de 5

Se o tipo de dados definido para cada item for de 16 bits, o endereço obtido será contínuo; se o tipo de dados definido for de 32 bits, o endereço obtido será de intervalo

Se for selecionada a função "zoom" para um item, o valor final obtido é igual ao valor do endereço de leitura multiplicado pelo ganho mais o offset.

Como acima, definimos o tipo de dados de cada item e se deseja ampliar, então os endereços que queremos ler são:

LW0-LW0 (dados de 16 bits, endereço de leitura + 1) O valor final de LW0 = o valor do endereço de LW0 × 3 + 2

LW1-LW1 (dados de 16 bits, endereço de leitura + 1) Valor final de LW1 = valor de endereço de LW1 × 2 + 1

LW2-LW2 (dados de 16 bits, endereço de leitura + 1) O valor final de LW2 = o valor do endereço de LW2

LW3-LW3 (dados de 16 bits, endereço de leitura + 1) O valor final de LW3 = o valor do endereço de LW3

LW4-LW4 (dados de 16 bits, endereço de leitura + 1) Valor final de LW4 = valor de endereço de LW4 × 4 + 5

Após a configuração, clique no botão "OK". Clicamos no ícone "History Monitor" na barra de ferramentas e, na caixa de diálogo pop-up, definimos o número de linhas exibidas para 5 linhas

Exceto, outros valores de atributo são valores padrão.

Clique no botão "OK" para gerar automaticamente um formulário na tela, conforme mostrado na Figura 6-15: 1, 2, 3, 4 e 5 na figura são os nomes dos itens de coleta de dados na figura à esquerda da Figura 6-14

Disse que a modificação não é suportada.

Figura 6-15 Exibindo a tabela de dados no coletor de dados históricos

O objetivo do formulário acima é então:

Data: a data em que um valor de endereço foi lido.

Hora: A hora em que um valor de endereço foi lido.

Coluna "1": utilizada para exibir o valor da leitura do endereço LW0 em um determinado momento.

Coluna "2": utilizada para exibir o valor do endereço LW1 lido em um determinado momento.

Coluna "3": utilizada para exibir o valor da leitura do endereço LW2 em um determinado momento.

Coluna "4": utilizada para exibir o valor da leitura do endereço LW3 em um determinado momento.

Coluna "5": usada para exibir o valor da leitura do endereço LW4 em um determinado momento.

Quando o número de vezes para ler um valor de endereço for maior que o número de linhas exibidas pelo "Exibição de dados históricos". Os primeiros dados serão substituídos pelos dados posteriores. Precisa ver mais dados históricos

Os dados podem ser visualizados usando funções como "virar páginas de dados históricos" ou "subir dados históricos" nos botões de função.
