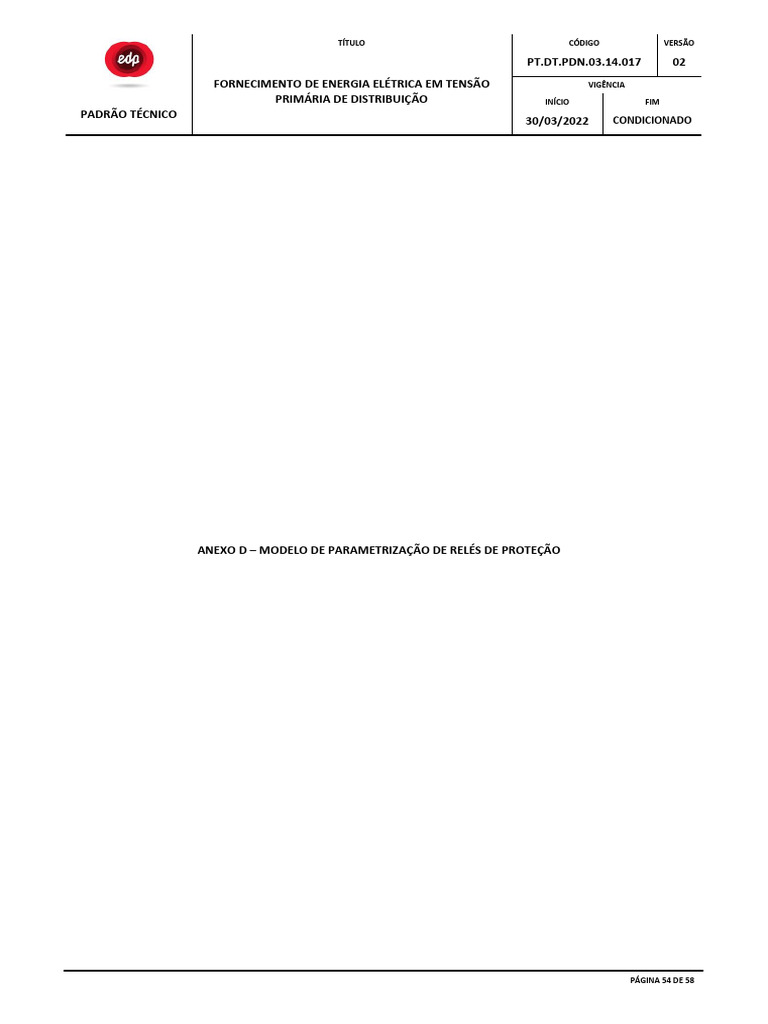

ANEXO D – MODELO DE PARAMETRIZAÇÃO DE RELÉS DE PROTEÇÃO

PÁGINA 54 DE 58
 TÍTULO CÓDIGO VERSÃO

PT.DT.PDN.03.14.017 02
FORNECIMENTO DE ENERGIA ELÉTRICA EM TENSÃO VIGÊNCIA
PRIMÁRIA DE DISTRIBUIÇÃO INÍCIO FIM
PADRÃO TÉCNICO
30/03/2022 CONDICIONADO

A) Premissas

É de responsabilidade do profissional autor do projeto, definir os ajustes adequados para os relés de

proteção, conforme características da subestação primária e das cargas a serem alimentadas.
A concessionária avaliará a coordenação dos ajustes da proteção do relé da subestação primária, com os
dispositivos de proteção da rede de distribuição, podendo solicitar ajustes quando necessário.
O estudo deve contemplar a determinação dos transformadores de corrente, dos ajustes de corrente, dos
tipos de curva e dos diais de tempo.
O estudo de proteção deve ser acompanhado do coordenograma com as curvas de ajuste e os pontos
relevantes para verificação.
Devem ser considerados no mínimo os seguintes parâmetros para o estudo de proteção:

 Corrente de curto circuito primária

Devem ser solicitadas à concessionária, através de um dos canais de atendimento.

 Tensão de contrato
Deve ser solicitada à concessionária, através de um dos canais de atendimento.

 Demanda contratada
Quando for contratado um modelo tarifário com demandas diferenciadas, deve ser considerada no
estudo de proteção, a maior das demandas.

 Corrente de demanda
Deve ser calculada em função da demanda contratada, da tensão de contrato e do fator de potência
previsto, que não deve ser inferior a 0,92.

 Corrente de magnetização dos transformadores (inrush)

Para transformadores com potência nominal de até 2000 kVA, deve ser considerada entre 8 e 10
vezes a corrente nominal do transformador no intervalo de tempo 0,1 segundos.
Para transformadores com potência superior a 2000 kVA e transformadores a seco, o valor da
corrente de magnetização e o tempo de duração da corrente devem ser verificados junto ao
fabricante.

Quando a instalação possuir motores de grande porte, a corrente de partida e o tempo de partida desses
motores, deverão ser considerados no estudo de proteção.

Os relés de sobrecorrente deverão possuir no mínimo as seguintes funções:

 50 – sobrecorrente instantânea de fase

 50N – sobrecorrente instantânea de neutro
 51 - sobrecorrente temporizada de fase
 51N - sobrecorrente temporizada de neutro

Os relés que possuírem outras funções de proteção também deverão ter seus valores de ajustes
especificados no estudo ou serem regulados na condição desabilitada.

B) Determinação dos valores de ajuste e dos transformadores de corrente da proteção

 Transformadores de corrente da proteção

Devem atender no mínimo aos seguintes critérios:
Possuir corrente térmica superior a máxima corrente de curto circuito prevista no ponto de conexão
com a rede da Concessionária.
Possuir corrente nominal primária superior a máxima corrente de demanda prevista.

PÁGINA 55 DE 58
 TÍTULO CÓDIGO VERSÃO

PT.DT.PDN.03.14.017 02
FORNECIMENTO DE ENERGIA ELÉTRICA EM TENSÃO VIGÊNCIA
PRIMÁRIA DE DISTRIBUIÇÃO INÍCIO FIM
PADRÃO TÉCNICO
30/03/2022 CONDICIONADO

Possuir corrente de saturação primária, superior ao valor do maior ajuste de corrente primária
determinada no estudo de proteção.
Não devem possuir relação de transformação inferior a 100/5.

Na determinação dos transformadores de corrente, devem ser consideradas também as faixas de

ajustes do relé escolhido, de forma a permitir a implementação dos valores de ajustes calculados.

 Ajustes de proteção

As funções de proteção devem ser ajustadas nos menores valores que atendam aos critérios do estudo
de proteção.
Devem atender no mínimo aos seguintes critérios:

 Função 50 – sobrecorrente instantânea de fase

Não atuar para a corrente de magnetização dos transformadores.
Não exceder a menor valor de corrente de curto circuito primária entre fases.

 Função 50N – sobrecorrente instantânea de neutro

Preferencialmente ser ajustada entre 10% e 30% da corrente instantânea de fase.
Não exceder a menor valor de corrente de curto circuito primária entre fase e terra

 Função 51 - sobrecorrente temporizada de fase

Atender a máxima corrente de demanda, acrescida de um percentual de segurança.
Não atuar para a corrente solicitada quando da partida do motor de maior potência.
Não atuar para a corrente de magnetização dos transformadores.

 Função 51N - sobrecorrente temporizada de neutro

Preferencialmente ser ajustada entre 10% e 30% da corrente temporizada de fase.

 Tipo de curva
Devem ser utilizadas preferencialmente as curvas IEC do tipo muito inversa (MI/VI) ou
extremamente inversa (EI). Poderão ser utilizadas outros tipos de curva, conforme necessidade
de coordenação ou proteção de pontos relevantes.

 Dial de tempo (dt)

Deve ser adotado o menor dial de tempo que atenda à necessidade das instalações e de
coordenações, de forma a promover uma atuação mais rápida do sistema de proteção.

Quando o transformador não for protegido por fusíveis, os ajustes do relé deverão proteger também o
ponto ANSI do transformador.

Nas subestações compartilhadas, os ajustes dos relés dos disjuntores parciais, devem apresentar
seletividade com os ajustes do relé do disjuntor geral.

O estudo também deverá contemplar os ajustes de proteção por tensão, função 27 (subensão) e 59
(sobretensão).

As funções de proteção por tensão deverão ser ajustadas de acordo com as necessidades requeridas
pelo sistema elétrico do consumidor, de forma a garantir sua integridade e confiabilidade.
Não serão aceitos ajustes dentro da faixa de valores de tensão classificados como adequados pelo órgão
regulador.

PÁGINA 56 DE 58
 TÍTULO CÓDIGO VERSÃO

PT.DT.PDN.03.14.017 02
FORNECIMENTO DE ENERGIA ELÉTRICA EM TENSÃO VIGÊNCIA
PRIMÁRIA DE DISTRIBUIÇÃO INÍCIO FIM
PADRÃO TÉCNICO
30/03/2022 CONDICIONADO

C) Exemplo de cálculo de proteção

1. Dados preliminares: 3. Ajustes:

Correntes de curto circuito: ICC FT = 1.384 A; ICC Função 51 - sobrecorrente temporizada de fase
FF = 1.799 A; ICC 3F = 2.078 A (Ipick up fase)
Ipick up fase = 9,51 x 1,1 = 10,46 A
Demanda contratada: 200 kW Adotado = 10,5 A
Curva MI
Tensão de contrato: 13.200 V Dt = 0,2

Transformador: 500 kVA; impedância 5,00% Função 51N - sobrecorrente temporizada de

neutro (Ipick up neutro)
Fator de potência adotado: 0,92 Ipick up neutro = 10,5 x 0,20 = 2,1 A
Adotado = 2,1 A
Curva MI
2. Cálculos: Dt = 0,2

Corrente de demanda (Id) Função 50 – sobrecorrente instantânea de fase

Id = 200/ 13,2 x 1,732 x 0,92 (I inst fase)
Id = 9,51 A I inst fase = 218,7 x 1,1 = 240,57 A
Adotado = 240 A
Corrente nominal do transformador (In)
In = 500/ 13,2 x 1,732 Função 50N – sobrecorrente instantânea de
In = 21,87 A neutro (I inst neutro)
I inst neutro = 240 x 0,15 = 36 A
Corrente de magnetização (Imag) Adotado 36 A
Imag = 10 x 21,87
Imag = 218,7 A Função 27 – subtensão (Vmin)
Vmin = 13.200 x 0,9 = 11.880 V
Ponto ANSI (Pansi) Adotado = 11.880 V
Pansi = 100 x 21,87/ 5,00
Pansi = 437,4 A Função 59 – sobretensão (Vmax)
Vmax = 13.200 x 1,1 = 14.520 V
Tempo ANSI (Tansi) Adotado = 14.520 V
Tansi = 5,002/ 8 = 3,125 s
TCs adotados = 150/5; RTC = 30

Corrente de saturação dos TCs (Isat)

Isat = 150 x 20
Isat = 3.000 A
3.000 > 2.078
3.000 > 240

Outras metodologias de cálculos poderão ser utilizadas, desde que as premissas sejam claramente
justificadas.

PÁGINA 57 DE 58
 TÍTULO CÓDIGO VERSÃO

PT.DT.PDN.03.14.017 02
FORNECIMENTO DE ENERGIA ELÉTRICA EM TENSÃO VIGÊNCIA
PRIMÁRIA DE DISTRIBUIÇÃO INÍCIO FIM
PADRÃO TÉCNICO
30/03/2022 CONDICIONADO

Tabela de ajustes:

Relé marca:
Modelo:
Parâmetro Valor Parâmetro Valor
01 – RTC 30 09 – Tipo de curva MI
02 – Ipart fase 10,5 10 – dt neutro 0,2
03 – Tipo de curva MI 11 – Itempo definido neutro 500
04 – dt 0,2 12 – Tempo definido neutro 240
05 – Itempo definido 1000 13 – Iinst. neutro = I >> 36
06 – Tempo definido fase 240 Tensão Mínima 11880
07 – Iinst fase= I>> fase 240 Tensão Máxima 14520
08 – Ipartida neutro 2,1 - -

D) Coordenograma Curva de fase

AJUSTE FASE
I pick up – 10,5 A
Curva – MI
dt – 0,2

I dem = 9,51 P ANSI = 437,4

A

I mag = 218,7 A

I inst. = 240
A
