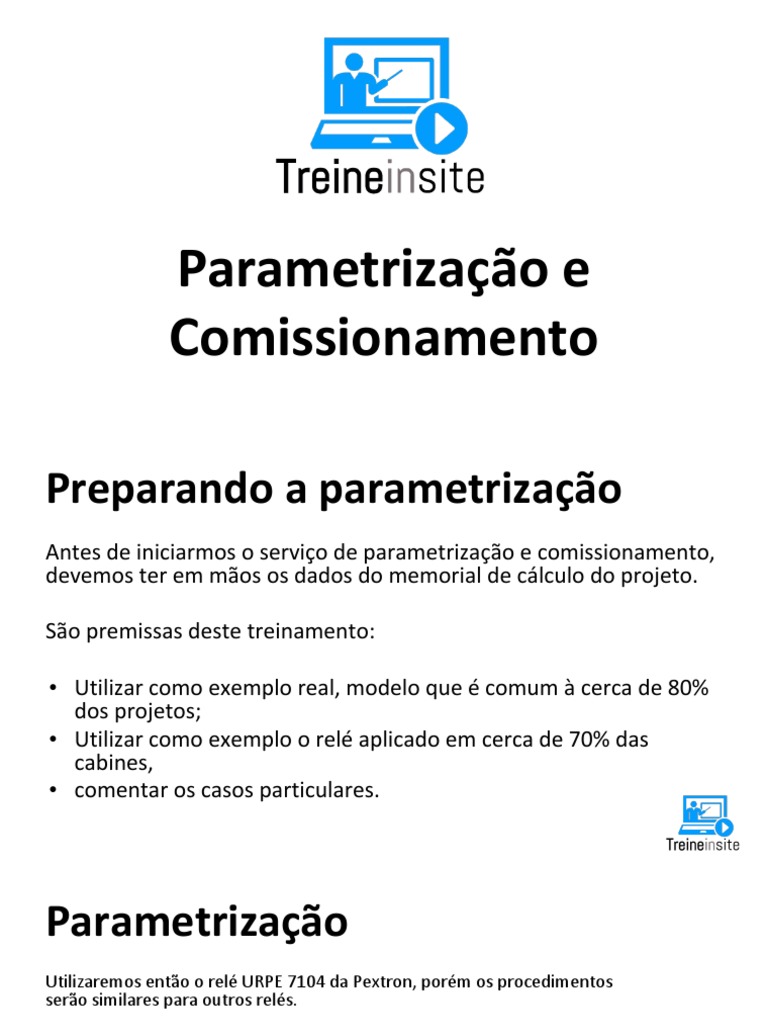

Parametrização e

Comissionamento
Preparando a parametrização
Antes de iniciarmos o serviço de parametrização e comissionamento,
devemos ter em mãos os dados do memorial de cálculo do projeto.

São premissas deste treinamento:

• Utilizar como exemplo real, modelo que é comum à cerca de 80%

dos projetos;
• Utilizar como exemplo o relé aplicado em cerca de 70% das
cabines,
• comentar os casos particulares.
Parametrização
Utilizaremos então o relé URPE 7104 da Pextron, porém os procedimentos
serão similares para outros relés.

É importante lembrar que o relé URPE 7104 pode ser parametrizado em

bancada ou no painel onde será utilizado.

Pode-se parametrizar o relé no local de montagem do painel e envia-lo à obra

já parametrizado.

Conforme já comentado, para iniciar a parametrização do relé é

necessário ter em mãos o memorial de cálculo com os dados referentes ao
estudo de seletividade.
Parametrização
Como exemplo tomaremos os dados do caso real a seguir:

T.C: 300/5
Corrente de partida de fase: 20,3 A
Curva de fase: MI
Dial de tempo de fase: 0.1
Instantâneo de fase: 200A
Corrente de partida de neutro: 10 A
Curva de fase: MI
Dial de tempo de fase: 0.1
Instantâneo de fase: 70A
Parametrização
Após o ajuste da relação de TC, os valores a serem ajustados no relé serão os valores
primários, não será necessário nenhum cálculo para transcrever os valores de ajuste do
estudo de seletividade para o relé. Este comentário é válido para o URPE 7104.

Para outros reles é necessário calcular a corrente secundaria em PU em relação ao

nominal do relé.

Uma boa pratica é, antes de iniciar a parametrização, preencher uma tabela com os
dados a serem ajustados no relé.

É recomendável que esta tabela tenha os dados ordenados na sequência de

parametrização do relé.
Exemplo de tabela para ajustar um URPE 7104
Ajustes de fase A,B e C
Parâmetro Cor da Curva Descrição do parâmetro Valor a ajustar

TC ABC VM Relação do transformador de 60

corrente (RTC)
I partida VM Corrente de partida da unidade de 20,3
temporização curva inversa de fase

Curva VM Tipo de curva de atuação para fase MI

D.T. VM Ajuste do dial de tempo para fase 0,1

I def. VM Corrente de partida da unidade de 6000

tempo definido de fase
*1
T def. VM Tempo da unidade definido de fase 240
*1
I inst. VM Corrente da unidade instantânea de 200
fase
Ajustes de neutro D
*1 = não utilizado ajustar para o máximo
Parâmetro Cor da curva Descrição do parâmetro
TC N VD Relação do transformador de 60
corrente de N (RTC)
I partida VD Corrente de partida da unidade de 8
temporização curva inversa de
neutro
Curva VD Tipo de curva de atuação para neutro MI

D.T. VD Ajuste do dial de tempo para neutro 0,1

I def. VD Corrente de partida da unidade de 6000

tempo definido neutro
*1
T def. VD Tempo da unidade definido de neutro 240
*1
I inst. VD Corrente da unidade instantânea de 70
neutro
O parâmetro RTC
RTC de fase ( TC ABC )
Se o ajuste do RTC não for dado basta calculá-lo dividindo a
corrente primária pela
corrente secundaria do TC.

Ex: TC = 300 / 5 RTC = 300/5 = 60.

RTC de neutro ( TC N )

Para 99,9 % dos casos , a ligação é residual é e o ajuste será o

mesmo que o RTC de fase.
Para 99,9 % dos casos , a ligação é residual é e o ajuste será o mesmo
que o RTC de fase.
Parametrizando o Relé
Através do painel frontal

A programação do URPE 7104 é realizada atravé de quatro (4) teclas. A

liberação da programação é realizada posicionando a chave interna CH -
POSIÇÃO 1 em ON (padrão de fábrica) .

Com a programação liberada aplicar a o procedimento descrito abaixo:

A) Pressionar a tecla P [2]. O display indica a valor programado para RTC e o

led TC acende no painel para sinalizar o acesso ao parâmetro.

B) Utilizar as teclas de incremento ▲ [3] ou de decremento ▼ [5] para

programar o valor.
C) Pressionar a tecla E [4] para confirmar o valor.

D) Para selecionar outros parâmetros pressionar a tecla P [2]

e repetir o procedimento de ajuste para fase e neutro.

Ao se pressionar a tecla E [4] o relé retorna a indicação de

corrente no display e o usuário possui um tempo de
aproximadamente 2s para pressionar tecla P [2] e acessar o
próximo parâmetro de programação.
Conferência da Parametrização
É uma boa pratica, após a parametrização,
conferir todos os ajustes se estão realmente
iguais a tabela de parametrização.

Caso haja alguma discrepância o ideal e

anotá-la para anexar ao relatório fornecido ao
cliente.
Comissionamento
Para o comissionamento do relé necessitamos conectar uma mala de
corrente na entrada do relé e aplicar correntes em vários pontos da
curva e do instantâneo do relé registrando o valor de tempo de cada
aplicação e comparando esta com o valor teórico de atuação.

Para o teste da curva podemos adotar três pontos 2, 4, e 6 vezes a

corrente de partida.

Para o teste da unidade instantânea 1,2 vezes a corrente de

instantâneo
Para isto faremos uma tabela de ensaio como mostrado a seguir:
Tabela do teste de comissionamento
Fase sob Corrente Corrente Tempo teórico Tempo medido Erro Erro Aprovado
teste primaria secundaria Limite

A 40,6A 0,678A 1,35S 12,5%

A 81,2A 1,353A 0,45S 7,5%

A 121,8A 2,03A 0,27S 7,5%

A 240A 4A 0,04 ----- -----

B 40,6A 0,678A 1,35S 12,5%

B 81,2A 1,353A 0,45S 7,5%

B 121,8A 2,03A 0,27S 7,5%

B 240A 4A 0,04 ----- -----

C 40,6A 0,678A 1,35S 12,5%

C 81,2A 1,353A 0,45S 7,5%

C 121,8A 2,03A 0,27S 7,5%

C 240A 4A 0,04 ----- -----

D 20A 0,267A 1,35S 12,5%

D 40A 0,534A 0,45S 7,5%

D 60A 0,8A 0,27S 7,5%

D 84A 1,4A 0,04 ----- -----

Para cada uma das fases iremos desconectar o TC da subestação,
fechar o disjuntor e aplicar a corrente indicada com posterior
medição do tempo de atuação.

Uma vez medidos os tempos preenchemos a tabela acima.

Calculamos o erro em relação ao tempo teórico e comparamos com o

erro esperado.

Caso esteja dentro dos limites aprovamos o relé

Laudo de comissionamento
Deverá ser enviado à concessionaria os dados da instalação;
Os parâmetros ajustados no relé.

A tabela dos resultados dos testes de comissionamento.

Os dados da mala de corrente utilizada no comissionamento.

Os dados do Técnico ou engenheiro responsável pelo comissionamento.

Se necessário a ART referente ao ajuste e comissionamento do relé.
