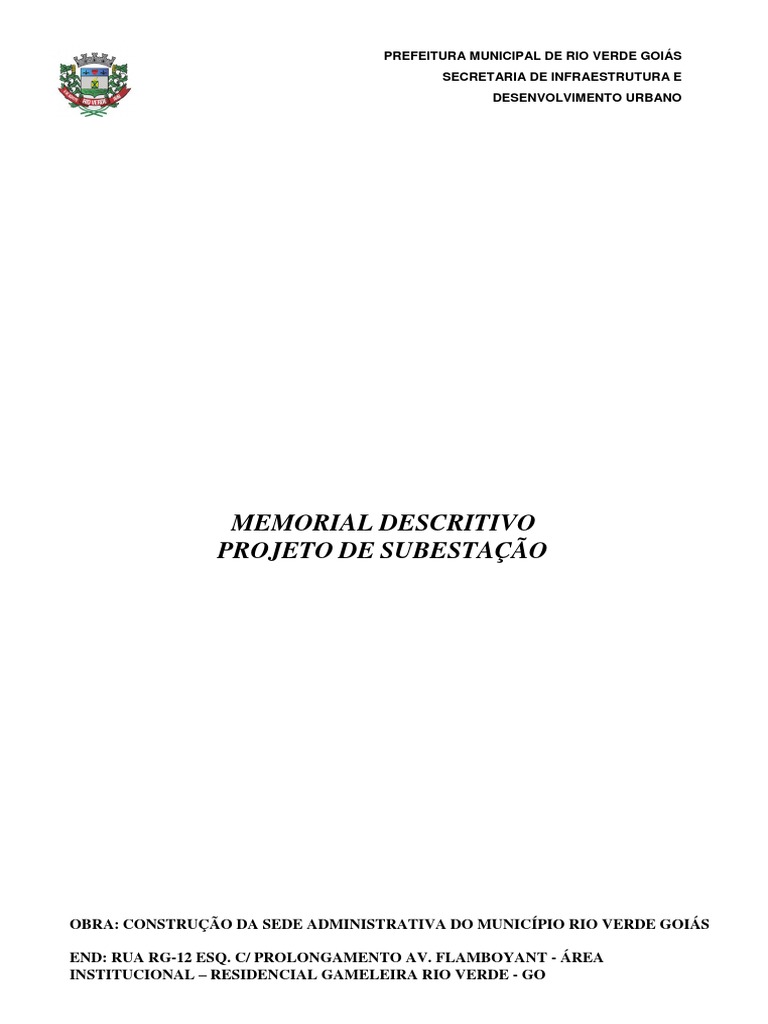

PREFEITURA MUNICIPAL DE RIO VERDE GOIÁS

SECRETARIA DE INFRAESTRUTURA E
DESENVOLVIMENTO URBANO

MEMORIAL DESCRITIVO
PROJETO DE SUBESTAÇÃO

OBRA: CONSTRUÇÃO DA SEDE ADMINISTRATIVA DO MUNICÍPIO RIO VERDE GOIÁS

END: RUA RG-12 ESQ. C/ PROLONGAMENTO AV. FLAMBOYANT - ÁREA

INSTITUCIONAL – RESIDENCIAL GAMELEIRA RIO VERDE - GO
 PREFEITURA MUNICIPAL DE RIO VERDE GOIÁS
SECRETARIA DE INFRAESTRUTURA E
DESENVOLVIMENTO URBANO

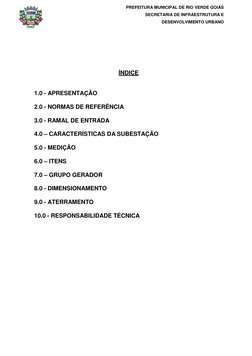

ÍNDICE

1.0 - APRESENTAÇÃO

2.0 - NORMAS DE REFERÊNCIA

3.0 - RAMAL DE ENTRADA

4.0 – CARACTERÍSTICAS DA SUBESTAÇÃO

5.0 - MEDIÇÃO

6.0 – ITENS

7.0 – GRUPO GERADOR

8.0 - DIMENSIONAMENTO

9.0 - ATERRAMENTO

10.0 - RESPONSABILIDADE TÉCNICA

 PREFEITURA MUNICIPAL DE RIO VERDE GOIÁS
SECRETARIA DE INFRAESTRUTURA E
DESENVOLVIMENTO URBANO

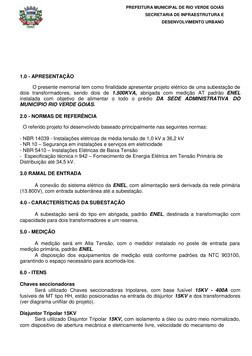

1.0 - APRESENTAÇÃO

O presente memorial tem como finalidade apresentar projeto elétrico de uma subestação de
dois transformadores, sendo dois de 1.500KVA, abrigada com medição AT padrão ENEL
instalada com objetivo de alimentar o todo o prédio DA SEDE ADMINISTRATIVA DO
MUNICÍPIO RIO VERDE GOIÁS.

2.0 - NORMAS DE REFERÊNCIA

O referido projeto foi desenvolvido baseado principalmente nas seguintes normas:

- NBR 14039 - Instalações elétricas de média tensão de 1,0 kV a 36,2 kV

- NR 10 – Segurança em instalações e serviços em eletricidade
- NBR 5410 – Instalações Elétricas de Baixa Tensão
- Especificação técnica n 942 – Fornecimento de Energia Elétrica em Tensão Primária de
Distribuição até 34,5 kV.

3.0 RAMAL DE ENTRADA

A conexão do sistema elétrico da ENEL, com alimentação será derivada da rede primária
(13.800V), com entrada subterrânea até a subestação.

4.0 - CARACTERÍSTICAS DA SUBESTAÇÃO

A subestação será do tipo em abrigada, padrão ENEL, destinada a transformação com

capacidade para dois transformadores e um reserva.

5.0 - MEDIÇÃO

A medição será em Alta Tensão, com o medidor instalado no poste de entrada para
medição primária, padrão ENEL.
A disposição dos equipamentos de medição está conforme padrões da NTC 903100,
garantindo o espaço necessário para acomoda-los.

6.0 - ITENS

Chaves seccionadoras
Será utilizado Chaves seccionadoras tripolares, com base fusível 15KV - 400A com
fusíveis de MT tipo HH, estão posicionadas na entrada do disjuntor 15KV e dos transformadores
(ver diagrama unifilar do projeto).

Disjuntor Tripolar 15KV

Será utilizado Disjuntor Tripolar 15KV, com isolamento a óleo ou outro meio normalizado,
com dispositivo de abertura mecânica e eletricamente livre, velocidade do mecanismo de
 PREFEITURA MUNICIPAL DE RIO VERDE GOIÁS
SECRETARIA DE INFRAESTRUTURA E
DESENVOLVIMENTO URBANO

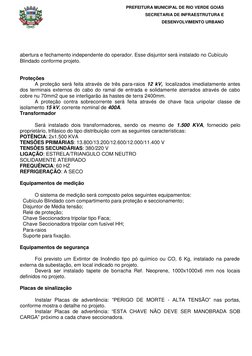

abertura e fechamento independente do operador. Esse disjuntor será instalado no Cubículo

Blindado conforme projeto.

Proteções
A proteção será feita através de três para-raios 12 kV, localizados imediatamente antes
dos terminais externos do cabo do ramal de entrada e solidamente aterrados através de cabo
cobre nu 70mm2 que se interligarão às hastes de terra 2400mm.
A proteção contra sobrecorrente será feita através de chave faca unipolar classe de
isolamento 15 kV, corrente nominal de 400A.
Transformador

Será instalado dois transformadores, sendo os mesmo de 1.500 KVA, fornecido pelo
proprietário, trifásico do tipo distribuição com as seguintes características:
POTÊNCIA: 2x1.500 KVA
TENSÕES PRIMÁRIAS: 13.800/13.200/12.600/12.000/11.400 V
TENSÕES SECUNDÁRIAS: 380/220 V
LIGAÇÃO: ESTRELA/TRIANGULO COM NEUTRO
SOLIDAMENTE ATERRADO
FREQUÊNCIA: 60 HZ
REFRIGERAÇÃO: A SECO

Equipamentos de medição

O sistema de medição será composto pelos seguintes equipamentos:

Cubículo Blindado com compartimento para proteção e seccionamento;
Disjuntor de Média tensão;
Relé de proteção;
Chave Seccionadora tripolar tipo Faca;
Chave Seccionadora tripolar com fusível HH;
Para-raios
Suporte para fixação.

Equipamentos de segurança

Foi previsto um Extintor de Incêndio tipo pó químico ou CO, 6 Kg, instalado na parede
externa da subestação, em local indicado no projeto.
Deverá ser instalado tapete de borracha Ref. Neoprene, 1000x1000x6 mm nos locais
definidos no projeto.

Placas de sinalização

Instalar Placas de advertência: “PERIGO DE MORTE - ALTA TENSÃO” nas portas,

conforme mostra o detalhe no projeto.
Instalar Placas de advertência: “ESTA CHAVE NÃO DEVE SER MANOBRADA SOB
CARGA” próximo a cada chave seccionadora.
 PREFEITURA MUNICIPAL DE RIO VERDE GOIÁS
SECRETARIA DE INFRAESTRUTURA E
DESENVOLVIMENTO URBANO

Portas e Janelas

As portas internas deverão possuir tela de proteção de arame galvanizado de bitola

mínima 2,1 mm e malha máxima de 20 mm; a porta e a tela deverão possuir dispositivos
para colocação de lacres.
As janelas de ventilação deverão possuir tela com malha mínima de 5 mm e máxima
de 13 mm, de arame galvanizado de bitola mínima 0,8 mm (20 BWG).
A base da janela inferior deverá situar-se a 30 cm do piso exterior.
O topo da janela superior deverá situar-se o mais próximo possível do teto.

Aspectos construtivos

a) Devem ser dimensionadas em conformidade com as características dos equipamentos a

serem instalados, visando facilitar os procedimentos de operação e circulação interna, bem
como as condições de segurança necessárias; sendo que as dimensões indicadas nos
respectivos desenhos são as mínimas recomendas.

b) Cada uma das celas destinadas a abrigar os equipamentos de medição, proteção e

transformação deve possuir duas janelas para ventilação, localizadas nas partes superior e
inferior da parede, com dimensões mínimas 400 x 200 mm para as duas primeiras
aplicações; enquanto que, as empregadas para transformação devem estar em
conformidade com o Desenho 29 da NTC05 e respectivos padrões construtivos.
Como forma de evitar a penetração de água pluvial e corpos estranhos, as janelas da parte
inferior devem estar localizadas a um mínimo de 300 mm acima do piso externo,
construídas em formato de chicana e protegidas externamente por tela metálica
confeccionada em arame de aço com diâmetro mínimo 3 mm, malha com espaçamento
mínimo 5 e máximo 13 mm.

c) Devem possuir iluminação natural, artificial e de emergência, essa última com autonomia
mínima de duas horas. As vidraças das janelas deverão ser fixas e protegidas
externamente por meio de telas metálicas resistentes, com malha mínima 5 e máxima 13
mm. O uso de vidro aramado dispensa a tela de proteção.
As luminárias devem ser instaladas preferencialmente nas paredes laterais, posicionadas
de maneira a serem evitados desligamentos desnecessários nos equipamentos da
subestação, quando em eventuais manutenções nas referidas luminárias; respeitando os
seguintes afastamentos: mínimo 1500 mm em relação à média tensão e máximo 2000 mm
do piso interno, possibilitando a substituição de lâmpada sem utilizar escada.

d) As coberturas deverão ser construídas e impermeabilizadas de modo a não permitir

formação de pingadouros de água de chuva diretamente nos isoladores e condutores
aéreos, devendo ser de concreto armado e possuir desnível de 2%, conforme indicado nos
padrões construtivos.
 PREFEITURA MUNICIPAL DE RIO VERDE GOIÁS
SECRETARIA DE INFRAESTRUTURA E
DESENVOLVIMENTO URBANO

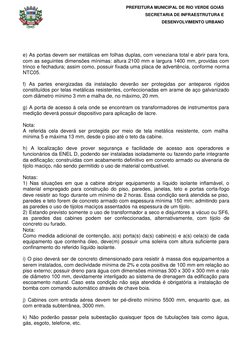

e) As portas devem ser metálicas em folhas duplas, com veneziana total e abrir para fora,
com as seguintes dimensões mínimas: altura 2100 mm e largura 1400 mm, providas com
trinco e fechadura; assim como, possuir fixada uma placa de advertência, conforme norma
NTC05.

f) As partes energizadas da instalação deverão ser protegidas por anteparos rígidos

constituídos por telas metálicas resistentes, confeccionadas em arame de aço galvanizado
com diâmetro mínimo 3 mm e malha de, no máximo, 20 mm.

g) A porta de acesso à cela onde se encontram os transformadores de instrumentos para

medição deverá possuir dispositivo para aplicação de lacre.

Nota:
A referida cela deverá ser protegida por meio de tela metálica resistente, com malha
mínima 5 e máxima 13 mm, desde o piso até o teto da cabine.

h) A localização deve prover segurança e facilidade de acesso aos operadores e

funcionários da ENEL D, podendo ser instaladas isoladamente ou fazendo parte integrante
da edificação; construídas com acabamento definitivo em concreto armado ou alvenaria de
tijolo maciço, não sendo permitido o uso de material combustível.

Notas:
1) Nas situações em que a cabine abrigar equipamento a líquido isolante inflamável, o
material empregado para construção do piso, paredes, janelas, teto e portas corta-fogo
deve resistir ao fogo durante um mínimo de 2 horas. Essa condição será atendida se piso,
paredes e teto forem de concreto armado com espessura mínima 150 mm; admitindo para
as paredes o uso de tijolos maciços assentados na espessura de um tijolo.
2) Estando previsto somente o uso de transformador a seco e disjuntores a vácuo ou SF6,
as paredes das cabines podem ser confeccionadas, alternativamente, com tijolo de
concreto ou furado.
Nota:
Como medida adicional de contenção, a(s) porta(s) da(s) cabine(s) e a(s) cela(s) de cada
equipamento que contenha óleo, deve(m) possuir uma soleira com altura suficiente para
confinamento do referido líquido isolante.

i) O piso deverá ser de concreto dimensionado para resistir à massa dos equipamentos a
serem instalados, com declividade mínima de 2% e cota positiva de 100 mm em relação ao
piso externo; possuir dreno para água com dimensões mínimas 300 x 300 x 300 mm e ralo
de diâmetro 100 mm, devidamente interligado ao sistema de drenagem da edificação para
escoamento natural. Caso esta condição não seja atendida é obrigatória a instalação de
bomba com comando automático através de chave boia.

j) Cabines com entrada aérea devem ter pé-direito mínimo 5500 mm, enquanto que, as
com entrada subterrânea, 3000 mm.

k) Não poderão passar pela subestação quaisquer tipos de tubulações tais como água,
gás, esgoto, telefone, etc.
 PREFEITURA MUNICIPAL DE RIO VERDE GOIÁS
SECRETARIA DE INFRAESTRUTURA E
DESENVOLVIMENTO URBANO

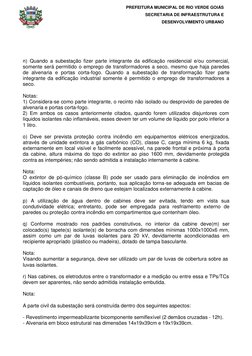

n) Quando a subestação fizer parte integrante da edificação residencial e/ou comercial,

somente será permitido o emprego de transformadores a seco, mesmo que haja paredes
de alvenaria e portas corta-fogo. Quando a subestação de transformação fizer parte
integrante da edificação industrial somente é permitido o emprego de transformadores a
seco.

Notas:
1) Considera-se como parte integrante, o recinto não isolado ou desprovido de paredes de
alvenaria e portas corta-fogo.
2) Em ambos os casos anteriormente citados, quando forem utilizados disjuntores com
líquidos isolantes não inflamáveis, esses devem ter um volume de líquido por polo inferior a
1 litro.

o) Deve ser prevista proteção contra incêndio em equipamentos elétricos energizados,

através de unidade extintora a gás carbônico (CO), classe C, carga mínima 6 kg, fixada
externamente em local visível e facilmente acessível, na parede frontal e próxima à porta
da cabine, altura máxima do topo do extintor ao piso 1600 mm, devidamente protegida
contra as intempéries; não sendo admitida a instalação internamente à cabine.

Nota:
O extintor de pó-químico (classe B) pode ser usado para eliminação de incêndios em
líquidos isolantes combustíveis, portanto, sua aplicação torna-se adequada em bacias de
captação de óleo e canais de dreno que estejam localizados externamente à cabine.

p) A utilização de água dentro de cabines deve ser evitada, tendo em vista sua
condutividade elétrica; entretanto, pode ser empregada para resfriamento externo de
paredes ou proteção contra incêndio em compartimentos que contenham óleo.

q) Conforme mostrado nos padrões construtivos, no interior da cabine deve(m) ser

colocado(s) tapete(s) isolante(s) de borracha com dimensões mínimas 1000x1000x6 mm,
assim como um par de luvas isolantes para 20 kV, devidamente acondicionadas em
recipiente apropriado (plástico ou madeira), dotado de tampa basculante.

Nota:
Visando aumentar a segurança, deve ser utilizado um par de luvas de cobertura sobre as
luvas isolantes.

r) Nas cabines, os eletrodutos entre o transformador e a medição ou entre essa e TPs/TCs

devem ser aparentes, não sendo admitida instalação embutida.

Nota:

A parte civil da subestação será construída dentro dos seguintes aspectos:

- Revestimento impermeabilizante bicomponente semiflexível (2 demãos cruzadas - 12h).

- Alvenaria em bloco estrutural nas dimensões 14x19x39cm e 19x19x39cm.
 PREFEITURA MUNICIPAL DE RIO VERDE GOIÁS
SECRETARIA DE INFRAESTRUTURA E
DESENVOLVIMENTO URBANO

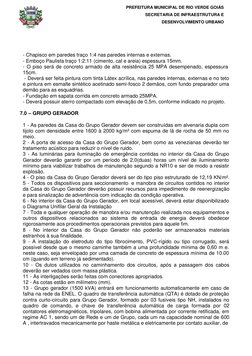

- Chapisco em paredes traço 1:4 nas paredes internas e externas.

- Emboço Paulista traço 1:2:11 (cimento, cal e areia) espessura 15mm.
- O piso será de concreto armado de alta resistência 25 MPA desempenado, espessura
15cm.
- Deverá ser feita pintura com tinta Látex acrílica, nas paredes internas, externas e no teto
e pintura em esmalte sintético acetinado semi-fosco 2 demãos, com fundo preparador uma
demão para as esquadrias.
- Fundação em sapata corrida em concreto armado 25MPA.
- Deverá possuir aterro compactado com elevação de 0,5m, conforme indicado no projeto.

7.0 – GRUPO GERADOR

1 - As paredes da Casa do Grupo Gerador devem ser construídas em alvenaria dupla com
tijolo com densidade entre 1600 à 2000 kg/m³ com espuma de lã de rocha de 50 mm no
meio.
2 - A porta de acesso da Casa do Grupo Gerador, bem como as venezianas deverão ter
tratamento acústico para reduzir o nível de ruido.
3 - As luminárias para iluminação de emergência contidas no interior da Casa do Grupo
Gerador deverão garantir por um período de 2,0(duas) horas um nível de iluminamento
mínimo para viabilizar trabalhos de manutenção segundo a NR10 e ser de modo a resistir
explosão.
4 - O piso da Casa do Grupo Gerador deverá ser do tipo piso estruturado de 12,19 KN/m².
5 - Todos os dispositivos para seccionamento e manobra de circuitos contidos no interior
da Casa do Grupo Gerador deverão possuir recursos para impedimento de reenergização
e para sinalização de advertência com indicação da condição operativa.
6 - No interior da Casa do Grupo Gerador, em local acessível, deverá estar disponibilizado
o Diagrama Unifilar Geral da Instalação
7 - Toda e qualquer operação de manobra e/ou manutenção realizada nos equipamentos e
outros dispositivos relacionados ao sistema de entrada de energia deverá obedecer
rigorosamente aos procedimentos operacionais previstos para aquele fim.
8 - No interior da Casa do Grupo Gerador não poderão ser armazenados materiais
estranhos à sua finalidade.
9 - A instalação do eletroduto do tipo fibrocimento, PVC-rígido ou tipo corrugado, será
possível desde que o mesmo caminhe também a uma profundidade mínima de 0,60 m e.
neste caso, seja envelopado por uma camada de concreto de espessura mínima de 10.00
cm (quando em terreno já sedimentado).
10 - Os dutos utilizados no caminhamento dos circuitos, após a passagem dos cabos
deverão ser vedados com massa plástica.
11 - As interligações serão feitas com conectores apropriados.
12 - As cotas estão em milímetro (mm).
13 - Grupo gerador (1500 kVA) entrará em funcionamento automaticamente em caso de
falha na rede da ENEL. O quadro de transferência automática (QTA) é dotado de proteção
contra curto-circuito para Grupo Gerador, formado por 03 fusíveis tipo NH, instalados no
quadro de comando, e chave de transferência automática de carga formada por 02
contatores eletromagnéticos, tripolares, com bobina alimentada por corrente retificada, em
regime AC 1, sendo um de Rede e um de Grupo, cada um na capacidade nominal de 600
A , intertravados mecanicamente por haste metálica e eletricamente por contato auxiliar, de

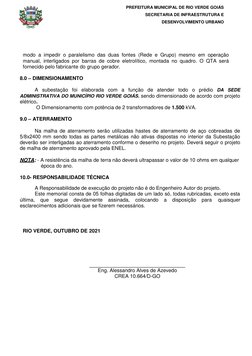

 PREFEITURA MUNICIPAL DE RIO VERDE GOIÁS
SECRETARIA DE INFRAESTRUTURA E
DESENVOLVIMENTO URBANO

modo a impedir o paralelismo das duas fontes (Rede e Grupo) mesmo em operação
manual, interligados por barras de cobre eletrolítico, montada no quadro. O QTA será
fornecido pelo fabricante do grupo gerador.

8.0 – DIMENSIONAMENTO

A subestação foi elaborada com a função de atender todo o prédio DA SEDE

ADMINISTRATIVA DO MUNICÍPIO RIO VERDE GOIÁS. sendo dimensionado de acordo com projeto
elétrico.
O Dimensionamento com potência de 2 transformadores de 1.500 kVA.

9.0 – ATERRAMENTO

Na malha de aterramento serão utilizadas hastes de aterramento de aço cobreadas de

5/8x2400 mm sendo todas as partes metálicas não ativas dispostas no interior da Subestação
deverão ser interligadas ao aterramento conforme o desenho no projeto. Deverá seguir o projeto
de malha de aterramento aprovado pela ENEL.

NOTA: - A resistência da malha de terra não deverá ultrapassar o valor de 10 ohms em qualquer
época do ano.

10.0- RESPONSABILIDADE TÉCNICA

A Responsabilidade de execução do projeto não é do Engenheiro Autor do projeto.

Este memorial consta de 05 folhas digitadas de um lado só, todas rubricadas, exceto esta
última, que segue devidamente assinada, colocando a disposição para quaisquer
esclarecimentos adicionais que se fizerem necessários.

RIO VERDE, OUTUBRO DE 2021

Eng. Alessandro Alves de Azevedo

CREA 10.664/D-GO
