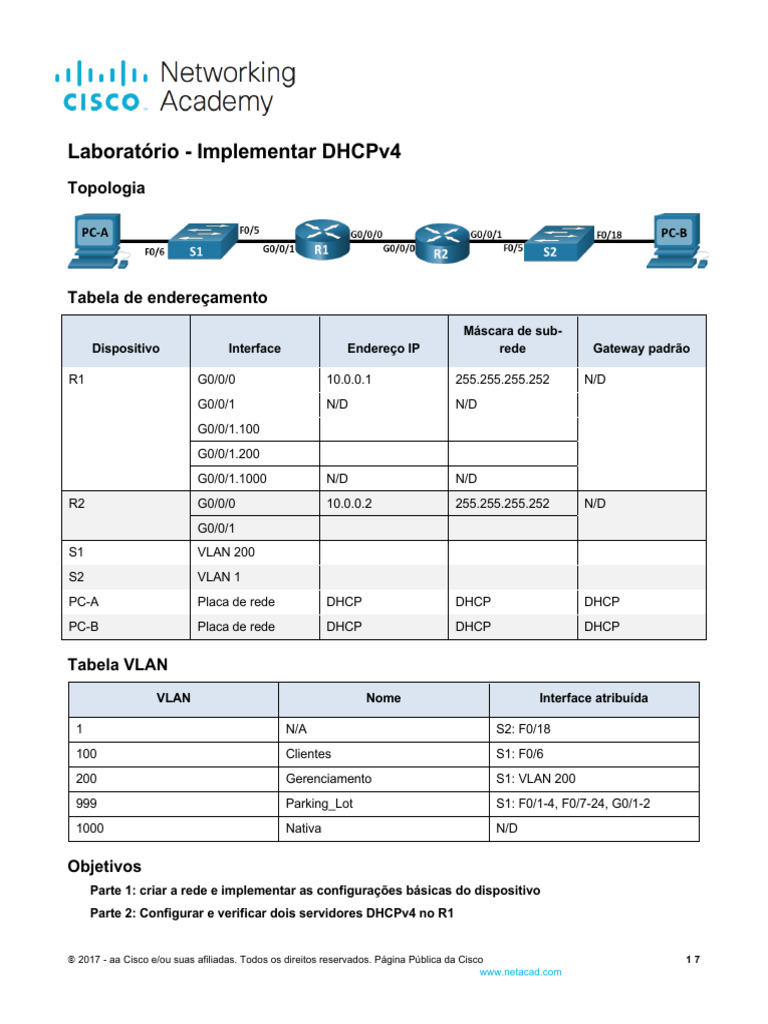

Laboratório - Implementar DHCPv4

Topologia

Tabela de endereçamento
Máscara de sub-
Dispositivo Interface Endereço IP rede Gateway padrão

R1 G0/0/0 10.0.0.1 255.255.255.252 N/D

R1
G0/0/1 N/D N/D N/D

R1
G0/0/1.100 N/D

R1
G0/0/1.200 N/D

R1
G0/0/1.1000 N/D N/D N/D

R2 G0/0/0 10.0.0.2 255.255.255.252 N/D

R2
G0/0/1
S1 VLAN 200
S2 VLAN 1
PC-A Placa de rede DHCP DHCP DHCP
PC-B Placa de rede DHCP DHCP DHCP

Tabela VLAN
VLAN Nome Interface atribuída

1 N/A S2: F0/18

100 Clientes S1: F0/6
200 Gerenciamento S1: VLAN 200
999 Parking_Lot S1: F0/1-4, F0/7-24, G0/1-2
1000 Nativa N/D

Objetivos
Parte 1: criar a rede e implementar as configurações básicas do dispositivo
Parte 2: Configurar e verificar dois servidores DHCPv4 no R1

ã 2017 - aa Cisco e/ou suas afiliadas. Todos os direitos reservados. Página Pública da Cisco 17
www.netacad.com
Laboratório - Implementar DHCPv4

Parte 3: Configurar e verificar um reencaminhamento DHCP no R2

Histórico/Cenário
O protocolo DHCP é um protocolo de rede que permite aos administradores de rede gerenciar e automatizar
a atribuição de endereços IP. Sem o DHCP para IPv4, o administrador deve atribuir e configurar
manualmente endereços IP, servidores DNS preferenciais e gateways padrão. À medida que aumenta o
tamanho da rede, isso se torna um problema administrativo quando os dispositivos são transferidos de uma
rede para outra.
Neste cenário, a empresa cresce e os administradores de rede não podem mais atribuir manualmente os
endereços IP aos dispositivos. Seu trabalho é configurar o roteador R1 para atribuir endereços IPv4 em duas
sub-redes diferentes.
Nota: Os roteadores usados nos laboratórios práticos do CCNA são o Cisco 4221 com o Cisco IOS XE
Release 16.9.4 (imagem universalk9). Os comutadores usados nos laboratórios são o Cisco Catalyst 2960s
com Cisco IOS Release 15.2 (2) (imagem lanbasek9). Outros roteadores, switches e versões do Cisco IOS
podem ser usados. De acordo com o modelo e a versão do Cisco IOS, os comandos disponíveis e a saída
produzida poderão variar em relação ao que é mostrado nos laboratórios. Consulte a Tabela de resumo de
interfaces dos roteadores no final do laboratório para saber quais são os identificadores de interface corretos.
Nota: Verifique se os roteadores e comutadores foram apagados e sem configurações de inicialização. Se
estiver em dúvida, entre em contato com o instrutor.

Recursos necessários
• 2 roteadores (Cisco 4221 com imagem universal do Cisco IOS XE Release 16.9.4 ou comparável)
• 2 comutadores (Cisco 2960 com imagem lanbasek9 do Cisco IOS Release 15.2 (2) ou comparável)
• 2 PCs (Windows com um programa de emulador de terminal, como o Tera Term)
• Cabos de console para configurar os dispositivos Cisco IOS por meio das portas de console
• Cabos ethernet conforme mostrado na topologia

Instruções

Parte 1: Criar a rede e definir as configurações básicas do dispositivo

Na Parte 1, você configurará a topologia de rede e as configurações básicas nos hosts e switches do PC.

Etapa 1: Estabelecer um esquema de endereçamento

Sub-rede a rede 192.168.1.0/24 para atender aos seguintes requisitos:
a. Uma sub-rede, “Sub-rede A”, com suporte a 58 hosts (a VLAN cliente em R1).
Sub-rede A:
Digite suas respostas aqui.

Registre o primeiro endereço IP na Tabela de Endereçamento para R1 G0/0/1.100. Registre o segundo

endereço IP na Tabela de Endereços para S1 VLAN 200 e insira o gateway padrão associado.
b. Uma sub-rede, “Sub-rede B”, com suporte a 28 hosts (a VLAN de gerenciamento em R1).
Sub-rede B:
Digite suas respostas aqui.

ã 2017 - aa Cisco e/ou suas afiliadas. Todos os direitos reservados. Página Pública da Cisco 27
www.netacad.com
Laboratório - Implementar DHCPv4

Registre o primeiro endereço IP na Tabela de Endereçamento para R1 G0/0/1.200. Registre o segundo

endereço IP na Tabela de Endereços para S1 VLAN 1 e insira o gateway padrão associado.
c. Uma sub-rede, “Sub-rede C”, com suporte a 12 hosts (a rede cliente em R2).
Sub-rede C:
Digite suas respostas aqui.

Registre o primeiro endereço IP na Tabela de Endereçamento para R2 G0/0/1.

Etapa 2: Instale os cabos da rede conforme mostrado na topologia.

Conecte os dispositivos como mostrado no diagrama da topologia e cabei-os se necessário.

Etapa 3: Defina as configurações básicas de cada Roteador.

a. Atribua um nome de dispositivo ao roteador.
Abrir a janela de configuração

b. Desative a pesquisa do DNS para evitar que o roteador tente converter comandos inseridos
incorretamente como se fossem nomes de host.

c. Atribua class como a senha criptografada do EXEC privilegiado.

d. Atribua cisco como a senha de console e habilite o login.

e. Atribua cisco como a senha VTY e ative o login.

f. Criptografe as senhas em texto simples.

g. Crie um banner para avisar às pessoas que o acesso não autorizado é proibido.

h. Salve a configuração atual no arquivo de configuração inicial.

i. Defina o relógio no roteador para a hora e data de hoje.

Nota: Use o ponto de interrogação (?) Para ajudar na seqüência correta de parâmetros necessários para
executar este comando.

Etapa 4: Configurar o roteamento entre VLANs no R1

a. Ative a interface G0/0/1 no roteador.

b. Configure subinterfaces para cada VLAN conforme exigido pela tabela de endereçamento IP. Todas as
sub-interfaces usam o encapsulamento 802.1Q e recebem o primeiro endereço utilizável do pool de

ã 2017 - aa Cisco e/ou suas afiliadas. Todos os direitos reservados. Página Pública da Cisco 37
www.netacad.com
Laboratório - Implementar DHCPv4

endereços IP que você calculou. Certifique-se de que a subinterface da VLAN nativa não tenha um
endereço IP atribuído. Inclua uma descrição para cada sub-interface.

c. Verifique se as sub-interfaces estão operacionais.

Etapa 5: Configurar G0/0/1 em R2, depois G0/0/0 e roteamento estático para ambos os
roteadores
a. Configure o G0/0/1 no R2 com o primeiro endereço IP da Sub-rede C calculado anteriormente.

b. Configure a interface G0/0/0 para cada roteador com base na tabela de endereçamento IP acima.

c. Configure uma rota padrão em cada roteador apontado para o endereço IP de G0/0/0 no outro roteador.

d. Verifique se o roteamento estático está funcionando fazendo ping ao endereço G0/0/1 do R2 a partir de
R1.

e. Salve a configuração atual no arquivo de configuração inicial.

Fechar janela de configuração

Etapa 6: Defina as configurações básicas de cada switch.

a. Atribua um nome de dispositivo ao comutador.
Abrir a janela de configuração

b. Desative a pesquisa do DNS para evitar que o roteador tente converter comandos inseridos
incorretamente como se fossem nomes de host.

c. Atribua class como a senha criptografada do EXEC privilegiado.

d. Atribua cisco como a senha de console e habilite o login.

e. Atribua cisco como a senha VTY e ative o login.

f. Criptografe as senhas em texto simples.

g. Crie um banner para avisar às pessoas que o acesso não autorizado é proibido.

h. Salve a configuração atual no arquivo de configuração inicial.

i. Acerte o relógio no interruptor para a hora e a data de hoje.

ã 2017 - aa Cisco e/ou suas afiliadas. Todos os direitos reservados. Página Pública da Cisco 47
www.netacad.com
Laboratório - Implementar DHCPv4

Nota: Use o ponto de interrogação (?) Para ajudar na seqüência correta de parâmetros necessários para
executar este comando.
j. Copie a configuração atual para a configuração de inicialização.

Etapa 7: Crie VLANs em S1.

Nota: S2 é configurado apenas com configurações básicas.
a. Crie e nomeie as VLANs necessárias no switch 1 na tabela acima.

b. Configure e ative a interface de gerenciamento no S1 (VLAN 200) usando o segundo endereço IP da

sub-rede calculado anteriormente. Além disso, defina o gateway padrão em S1.

c. Configure e ative a interface de gerenciamento no S2 (VLAN 1) usando o segundo endereço IP da sub-

rede calculado anteriormente. Além disso, defina o gateway padrão no S2

d. Atribua todas as portas não utilizadas no S1 à VLAN Parking_Lot, configure-as para o modo de acesso
estático e desative-as administrativamente. No S2, desative administrativamente todas as portas não
utilizadas.
Observação: O comando interface range é útil para realizar esta tarefa com o menor número de
comandos necessário.

Fechar janela de configuração

Etapa 8: Atribua VLANs às interfaces corretas do switch.

a. Atribua portas usadas à VLAN apropriada (especificada na tabela VLAN acima) e configure-as para o
modo de acesso estático.
Abrir a janela de configuração

b. Verifique se as VLANs estão atribuídas às interfaces corretas.

Pergunta:

Por que a interface F0/5 está listada na VLAN 1?

Digite suas respostas aqui.

Etapa 9: Configurar manualmente a interface F0/5 do S1 como um tronco 802.1Q.

a. Mude o modo de porta de comutação na interface para forçar o entroncamento.

b. Como parte da configuração do tronco, defina a VLAN nativa como 1000.

c. Como outra parte da configuração do tronco, especifique que as VLANs 100, 200 e 1000 têm permissão
para atravessar o tronco.

d. Salve a configuração atual no arquivo de configuração inicial.

ã 2017 - aa Cisco e/ou suas afiliadas. Todos os direitos reservados. Página Pública da Cisco 57
www.netacad.com
Laboratório - Implementar DHCPv4

e. Verifique o status do entroncamento.

Pergunta:

Neste ponto, qual endereço IP teria os PCs se estivessem conectados à rede usando DHCP?

Fechar janela de configuração

Parte 2: Configurar e verificar dois servidores DHCPv4 em R1

Na Parte 2, você configurará e verificará um Servidor DHCPv4 no R1. O servidor DHCPv4 servirá duas sub-
redes, Sub-rede A e Sub-rede C.

Etapa 1: Configure R1 com pools DHCPv4 para as duas sub-redes suportadas. Somente o Pool
DHCP para a sub-rede A é fornecido abaixo
a. Exclua os primeiros cinco endereços utilizáveis de cada pool de endereços.
Abrir a janela de configuração

b. Crie o pool DHCP (Use um nome exclusivo para cada pool).

c. Especifique a rede que este servidor DHCP está suportando.

d. Configure o nome de domínio como ccna-lab.com

e. Configure o gateway padrão apropriado para cada pool DHCP.

f. Configure o tempo de concessão para 2 dias 12 horas e 30 minutos.

g. Em seguida, configure o segundo Pool DHCPv4 usando o nome do pool R2_Client_LAN e a rede
calculada, o roteador padrão e use o mesmo nome de domínio e tempo de concessão do pool DHCP
anterior.

Etapa 2: Salve sua configuração

Salve a configuração atual no arquivo de configuração inicial.

Fechar janela de configuração

Etapa 3: Verifique a configuração do servidor DHCPv4

a. Execute o comando show ip dhcp pool para examinar os detalhes do pool.
b. Execute o comando show ip dhcp bindings para examinar atribuições de endereço DHCP
estabelecidas.
c. Execute o comando show ip dhcp server statistics para examinar mensagens DHCP.

Etapa 4: Tentativa de adquirir um endereço IP do DHCP no PC-A

a. Abra um prompt de comando no PC-A e emita o comando ipconfig /renew.

ã 2017 - aa Cisco e/ou suas afiliadas. Todos os direitos reservados. Página Pública da Cisco 67
www.netacad.com
Laboratório - Implementar DHCPv4

b. Quando o processo de renovação estiver concluído, execute o comando ipconfig para exibir as novas
informações de IP.
c. Teste a conectividade por ping do endereço IP da interface G0/0/1 do R1.

Parte 3: Configurar e verificar um reencaminhamento DHCP no R2

Na Parte 3, você configurará o R2 para retransmitir solicitações DHCP da rede local na interface G0/0/1 para
o servidor DHCP (R1).

Etapa 1: Configurar o R2 como um agente de retransmissão DHCP para a LAN no G0/0/1

a. Configure o comando ip helper-address no G0/0/1 especificando o endereço IP G0/0/0 do R1.
Abrir a janela de configuração

b. Salve sua configuração.

Fechar janela de configuração

Etapa 2: Tentativa de adquirir um endereço IP do DHCP no PC-B

a. Abra um prompt de comando no PC-B e emita o comando ipconfig /renew.
b. Quando o processo de renovação estiver concluído, emita o comando ipconfig para visualizar as novas
informações de IP.
c. Teste a conectividade por ping do endereço IP da interface G0/0/1 do R1.
d. Execute a ligação show ip dhcp em R1 para verificar as ligações DHCP.
e. Execute as estatísticas do servidor show ip dhcp em R1 e R2 para verificar as mensagens DHCP.
Fim do documento
