Lab - Implement DHCPv4 - ILM

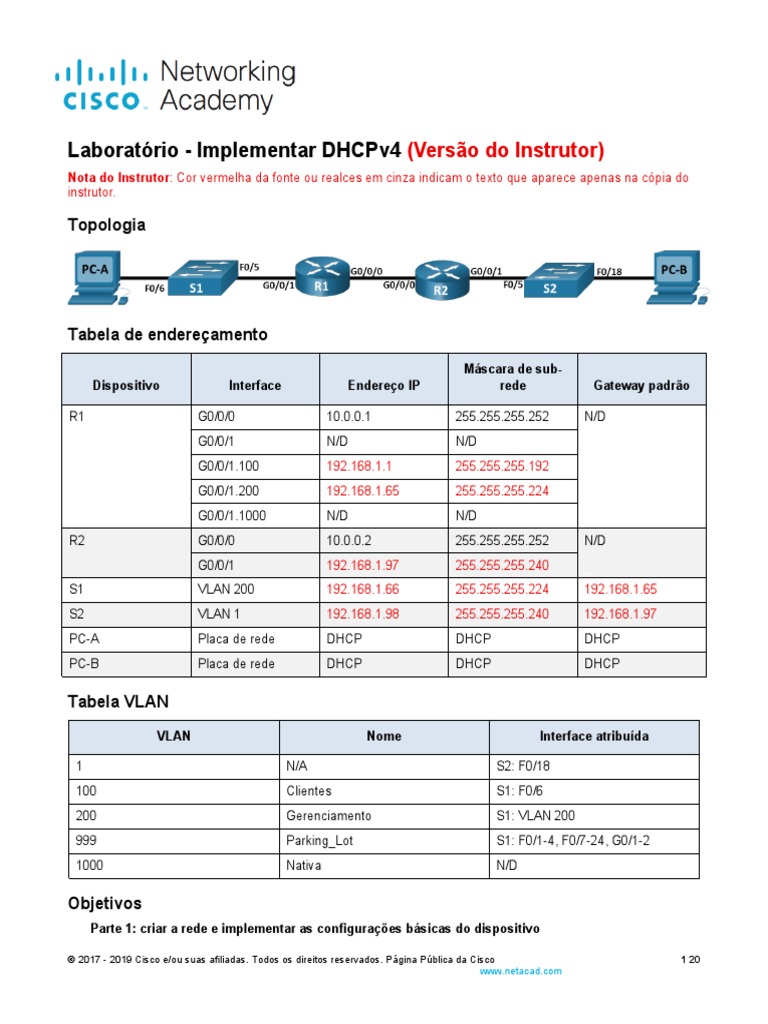

Laboratório - Implementar DHCPv4 (Versão do Instrutor)
Nota do Instrutor: Cor vermelha da fonte ou realces em cinza indicam o texto que aparece apenas na cópia do
instrutor.
Topologia
Tabela de endereçamento
Máscara de sub-
Dispositivo Interface Endereço IP rede Gateway padrão
R1 G0/0/0 10.0.0.1 255.255.255.252 N/D
R1
G0/0/1 N/D N/D N/D
R1
G0/0/1.100 192.168.1.1 255.255.255.192 N/D
R1
G0/0/1.200 192.168.1.65 255.255.255.224 N/D
R1
G0/0/1.1000 N/D N/D N/D
R2 G0/0/0 10.0.0.2 255.255.255.252 N/D
R2
G0/0/1 192.168.1.97 255.255.255.240 N/D
S1 VLAN 200 192.168.1.66 255.255.255.224 192.168.1.65

S2 VLAN 1 192.168.1.98 255.255.255.240 192.168.1.97
PC-A Placa de rede DHCP DHCP DHCP
PC-B Placa de rede DHCP DHCP DHCP
Tabela VLAN
VLAN Nome Interface atribuída
1 N/A S2: F0/18

100 Clientes S1: F0/6
200 Gerenciamento S1: VLAN 200
999 Parking_Lot S1: F0/1-4, F0/7-24, G0/1-2
1000 Nativa N/D
Objetivos
Parte 1: criar a rede e implementar as configurações básicas do dispositivo
 2017 - 2019 Cisco e/ou suas afiliadas. Todos os direitos reservados. Página Pública da Cisco 1 20
www.netacad.com
Laboratório - Implementar DHCPv4
Parte 2: Configurar e verificar dois servidores DHCPv4 no R1

Parte 3: Configurar e verificar um reencaminhamento DHCP no R2
Histórico/Cenário
O protocolo DHCP é um protocolo de rede que permite aos administradores de rede gerenciar e automatizar
a atribuição de endereços IP. Sem o DHCP para IPv4, o administrador deve atribuir e configurar
manualmente endereços IP, servidores DNS preferenciais e gateways padrão. À medida que aumenta o
tamanho da rede, isso se torna um problema administrativo quando os dispositivos são transferidos de uma
rede para outra.
Neste cenário, a empresa cresce e os administradores de rede não podem mais atribuir manualmente os
endereços IP aos dispositivos. Seu trabalho é configurar o roteador R1 para atribuir endereços IPv4 em duas
sub-redes diferentes.
Nota: Os roteadores usados nos laboratórios práticos do CCNA são o Cisco 4221 com o Cisco IOS XE
Release 16.9.4 (imagem universalk9). Os comutadores usados nos laboratórios são o Cisco Catalyst 2960s
com Cisco IOS Release 15.2 (2) (imagem lanbasek9). Outros roteadores, switches e versões do Cisco IOS
podem ser usados. De acordo com o modelo e a versão do Cisco IOS, os comandos disponíveis e a saída
produzida poderão variar em relação ao que é mostrado nos laboratórios. Consulte a Tabela de resumo de
interfaces dos roteadores no final do laboratório para saber quais são os identificadores de interface corretos.
Nota: Verifique se os roteadores e comutadores foram apagados e sem configurações de inicialização. Se
estiver em dúvida, entre em contato com o instrutor.
Nota do instrutor: Consulte o Manual do laboratório do instrutor para obter os procedimentos para inicializar
e recarregar dispositivos
Recursos necessários
 2 roteadores (Cisco 4221 com imagem universal do Cisco IOS XE Release 16.9.4 ou comparável)
 2 comutadores (Cisco 2960 com imagem lanbasek9 do Cisco IOS Release 15.2 (2) ou comparável)
 2 PCs (Windows com um programa de emulador de terminal, como o Tera Term)
 Cabos de console para configurar os dispositivos Cisco IOS por meio das portas de console
 Cabos ethernet conforme mostrado na topologia
Instruções
Parte 1: Criar a rede e definir as configurações básicas do dispositivo

Na Parte 1, você configurará a topologia de rede e as configurações básicas nos hosts e switches do PC.
a. Estabelecer um esquema de endereçamento

Sub-rede a rede 192.168.1.0/24 para atender aos seguintes requisitos:
a. Uma sub-rede, “Sub-rede A”, com suporte a 58 hosts (a VLAN cliente em R1).
Sub-rede A:
Digite suas respostas aqui.
192.168.1.0/26 (.1 -.63)
Registre o primeiro endereço IP na Tabela de Endereçamento para R1 G0/0/1.100. Registre o segundo
endereço IP na Tabela de Endereços para S1 VLAN 200 e insira o gateway padrão associado.
b. Uma sub-rede, “Sub-rede B”, com suporte a 28 hosts (a VLAN de gerenciamento em R1).
www.netacad.com
Sub-rede B:
192.168.1.64/27 (.65-.95)
Registre o primeiro endereço IP na Tabela de Endereçamento para R1 G0/0/1.200. Registre o segundo
endereço IP na Tabela de Endereços para S1 VLAN 1 e insira o gateway padrão associado.
c. Uma sub-rede, “Sub-rede C”, com suporte a 12 hosts (a rede cliente em R2).
Sub-rede C:
192.168.1.96/28 (.97-.111)
Registre o primeiro endereço IP na Tabela de Endereçamento para R2 G0/0/1.
b. Instale os cabos da rede conforme mostrado na topologia.

Conecte os dispositivos como mostrado no diagrama da topologia e cabei-os se necessário.
c. Defina as configurações básicas de cada Roteador.

a. Atribua um nome de dispositivo ao roteador.
Abrir a janela de configuração
router(config)# hostname R1
b. Desative a pesquisa do DNS para evitar que o roteador tente converter comandos inseridos
incorretamente como se fossem nomes de host.
R1(config)# no ip domain lookup
c. Atribua class como a senha criptografada do EXEC privilegiado.
R1(config)# enable secret class
d. Atribua cisco como a senha de console e habilite o login.
R1(config)#line console 0
R1(config-line)# password cisco
R1(config-line)# login
e. Atribua cisco como a senha VTY e ative o login.
R1(config)#line vty 0 4
R1(config-line)# password cisco
R1(config-line)# login
f. Criptografe as senhas em texto simples.
R1(config)# service password-encryption
g. Crie um banner para avisar às pessoas que o acesso não autorizado é proibido.
R1(config)# banner motd $ Authorized Users Only! $
h. Salve a configuração atual no arquivo de configuração inicial.
R1# copy running-config startup-config
i. Defina o relógio no roteador para a hora e data de hoje.
Relógio R1# 15:30:00 27 Ago 2019
Nota: Use o ponto de interrogação (?) Para ajudar na seqüência correta de parâmetros necessários para
executar este comando.
www.netacad.com
d. Configurar o roteamento entre VLANs no R1

a. Ative a interface G0/0/1 no roteador.
R1 (configuração) # interface g0/0/1
R1(config-if)# no shutdown
R1(config-if)# exit
b. Configure subinterfaces para cada VLAN conforme exigido pela tabela de endereçamento IP. Todas as
sub-interfaces usam o encapsulamento 802.1Q e recebem o primeiro endereço utilizável do pool de
endereços IP que você calculou. Certifique-se de que a subinterface da VLAN nativa não tenha um
endereço IP atribuído. Inclua uma descrição para cada sub-interface.
R1(config)# interface g0/0/1.100
R1(config-subif)# description Client Network
R1(config-subif)# encapsulation dot1q 100
R1(config-subif)# ip address 192.168.1.1 255.255.255.192
R1(config-subif)# interface g0/0/1.200
R1(config-subif)# encapsulation dot1q 200
R1(config-subif)# description Management Network
R1(config-subif)# ip address 192.168.1.65 255.255.255.224
R1(config-subif)# interface g0/0/1.1000
R1(config-subif)# encapsulation dot1q 1000 native
R1(config-subif)# description Native VLAN
c. Verifique se as sub-interfaces estão operacionais.
R1# show ip interface brief
Interface IP-Address OK? Method Status Protocol
GigabitEthernet0 / 0/0 não atribuído SIM desativado administrativamente para baixo
GigabitEthernet0/0/1 unassigned YES unset up up
Gi0/0/1.100 192.168.1.1 YES manual up up
Gi0/0/1.200 192.168.1.65 SIM manual up
Gi0/0/1.1000 unassigned YES unset up up
e. Configurar G0/0/1 em R2, depois G0/0/0 e roteamento estático para ambos os roteadores
a. Configure o G0/0/1 no R2 com o primeiro endereço IP da Sub-rede C calculado anteriormente.
R2(configuração)# interface g0/0/1
R2(config-if)# ip address 192.168.1.97 255.255.255.240
R2(config-if)# exit
b. Configure a interface G0/0/0 para cada roteador com base na tabela de endereçamento IP acima.
R1(config)# interface g0/0/0
R2(config)# interface g0/0/0

c. Configure uma rota padrão em cada roteador apontado para o endereço IP de G0/0/0 no outro roteador.
www.netacad.com
R1(config)# ip route 0.0.0.0 0.0.0.0 10.0.0.2

R2(config)# ip route 0.0.0.0 0.0.0 10.0.0.1
d. Verifique se o roteamento estático está funcionando fazendo ping ao endereço G0/0/1 do R2 a partir de
R1.
R1# ping 192.168.1.97
e. Salve a configuração atual no arquivo de configuração inicial.
Fechar janela de configuração
f. Defina as configurações básicas de cada switch.

a. Atribua um nome de dispositivo ao comutador.
switch(config)# hostname S1
b. Desative a pesquisa do DNS para evitar que o roteador tente converter comandos inseridos
incorretamente como se fossem nomes de host.
S1(config)# no ip domain-lookup
c. Atribua class como a senha criptografada do EXEC privilegiado.
S1(config)#enable secret class
d. Atribua cisco como a senha de console e habilite o login.
S1(config)#line console 0
S1(config-line)# password cisco
S1(config-line)# login
e. Atribua cisco como a senha VTY e ative o login.
S1(config)# line vty 0 4
S1(config-line)# password cisco
S1(config-line)# login
f. Criptografe as senhas em texto simples.
S1(config)#service password-encryption
g. Crie um banner para avisar às pessoas que o acesso não autorizado é proibido.
S1(config)# banner motd $ Authorized Users Only! $
h. Salve a configuração atual no arquivo de configuração inicial.
S1(config)# exit
S1# copy running-config startup-config
i. Acerte o relógio no interruptor para a hora e a data de hoje.
S1# clock set 15:30:00 27 Aug 2019
Nota: Use o ponto de interrogação (?) Para ajudar na seqüência correta de parâmetros necessários para
executar este comando.
j. Copie a configuração atual para a configuração de inicialização.
g. Crie VLANs em S1.

Nota: S2 é configurado apenas com configurações básicas.
a. Crie e nomeie as VLANs necessárias no switch 1 na tabela acima.
S1(config)# vlan 100
www.netacad.com
S1(config-vlan)# name Clients

S1(config-vlan)# vlan 200
S1(config-vlan)# name Management
S1(config-vlan)# vlan 999
S1(config-vlan)# name Parking_Lot
S1 (config-vlan) # vlan 1000
S1(config-vlan)# name Native
S1(config-vlan)# exit
b. Configure e ative a interface de gerenciamento no S1 (VLAN 200) usando o segundo endereço IP da
sub-rede calculado anteriormente. Além disso, defina o gateway padrão em S1.
S1(config)# interface vlan 200
S1(config-if)# ip address 192.168.1.66 255.255.255.224
S1(config-if)# no shutdown
S1(config-if)# exit
S1(config)# ip default-gateway 192.168.1.65
c. Configure e ative a interface de gerenciamento no S2 (VLAN 1) usando o segundo endereço IP da sub-
rede calculado anteriormente. Além disso, defina o gateway padrão no S2
S2(config)# interface vlan 1
S2(config-if)# ip address 192.168.1.98 255.255.255.240
S2(config-if)# no shutdown
S2(config-if)# exit
S2(config)# ip default-gateway 192.168.1.97
d. Atribua todas as portas não utilizadas no S1 à VLAN Parking_Lot, configure-as para o modo de acesso
estático e desative-as administrativamente. No S2, desative administrativamente todas as portas não
utilizadas.
Observação: O comando interface range é útil para realizar esta tarefa com o menor número de
comandos necessário.
S1(config)# interface range f0/1 - 4, f0/7 - 24, g0/1 - 2
S1(config-if-range)# switchport mode access
S1(config-if-range)# switchport access vlan 999
S1(config-if-range)# shutdown
S1(config-if-range)# exit
S2(config)# interface range f0/1 - 4, f0/6 - 17, f0/19 - 24, g0/1 - 2

S2(config-if-range)# switchport mode access
S2(config-if-range)# shutdown
S2(config-if-range)# exit
h. Atribua VLANs às interfaces corretas do switch.

a. Atribua portas usadas à VLAN apropriada (especificada na tabela VLAN acima) e configure-as para o
modo de acesso estático.
S1(config)# interface f0/6

S1(config-if)# switchport mode access
S1(config-if)# switchport access vlan 100
b. Verifique se as VLANs estão atribuídas às interfaces corretas.
www.netacad.com
S1# show vlan brief
VLAN Name Status Ports

---- -------------------------------- --------- -------------------------------
1 default active Fa0/5
100 clientes ativos Fa0/6
200 Gerenciamento ativo
999 Estacionamento_Lote ativo Fa0/1, Fa0/2, Fa0/3, Fa0/4
Fa0/7, Fa0/8, Fa0/9, Fa0/10
Fa0/11, Fa0/12, Fa0/13, Fa0/14
Fa0/15, Fa0/16, Fa0/17, Fa0/18
Fa0/19, Fa0/20, Fa0/21, Fa0/22
Fa0/23, Fa0/24, Gi0/1, Gi0/2
1000 Ativo nativo
1002 fddi-default act/unsup
1003 token-ring-default act/unsup
1004 fddinet-default act/unsup
1005 trnet-default act/unsup
Pergunta:
Por que a interface F0/5 está listada na VLAN 1?

A porta 5 está na VLAN padrão e não foi configurada como um tronco 802.1Q.
i. Configurar manualmente a interface F0/5 do S1 como um tronco 802.1Q.

a. Mude o modo de porta de comutação na interface para forçar o entroncamento.
S1(config)# interface f0/5
S1(config-if)# switchport mode trunk
b. Como parte da configuração do tronco, defina a VLAN nativa como 1000.
S1(config-if-range)# switchport trunk native vlan 1000
c. Como outra parte da configuração do tronco, especifique que as VLANs 100, 200 e 1000 têm permissão
para atravessar o tronco.
S1 (config-if-range) # switchport trunk permitido vlan 100.200,1000
d. Salve a configuração atual no arquivo de configuração inicial.
S1(config)# exit
S1# copy running-config startup-config
e. Verifique o status do entroncamento.
S1# show interfaces trunk
Port Mode Encapsulation Status Native vlan

Fa0/5 no entroncamento 802.1q 1000
Port Vlans allowed on trunk

Fa0/5 100,200,1000
Port Vlans allowed and active in management domain

Fa0/5 100,200,1000
www.netacad.com
Port Vlans in spanning tree forwarding state and not pruned

Fa0/5 100,200,1000
Pergunta:
Neste ponto, qual endereço IP teria os PCs se estivessem conectados à rede usando DHCP?

Eles se auto-configurariam com um endereço IP privado automático (APIPA) no intervalo
169.254.x.x.
Parte 2: Configurar e verificar dois servidores DHCPv4 em R1

Na Parte 2, você configurará e verificará um Servidor DHCPv4 no R1. O servidor DHCPv4 servirá duas sub-
redes, Sub-rede A e Sub-rede C.
a. Configure R1 com pools DHCPv4 para as duas sub-redes suportadas. Somente o Pool
DHCP para a sub-rede A é fornecido abaixo
a. Exclua os primeiros cinco endereços utilizáveis de cada pool de endereços.
R1(config)# ip dhcp excluded-address 192.168.1.1 192.168.1.5

b. Crie o pool DHCP (Use um nome exclusivo para cada pool).
R1(config)# ip dhcp pool R1_Client_lan
c. Especifique a rede que este servidor DHCP está suportando.
R1(dhcp-config)# network 192.168.1.0 255.255.255.192
d. Configure o nome de domínio como ccna-lab.com
R1(dhcp-config)# domain-name ccna-lab.com
e. Configure o gateway padrão apropriado para cada pool DHCP.
R1(dhcp-config)# default-router 192.168.1.1
f. Configure o tempo de concessão para 2 dias 12 horas e 30 minutos.
R1(dhcp-config)# lease 2 12 30
g. Em seguida, configure o segundo Pool DHCPv4 usando o nome do pool R2_Client_LAN e a rede
calculada, o roteador padrão e use o mesmo nome de domínio e tempo de concessão do pool DHCP
anterior.
R1(config)# ip dhcp excluded-address 192.168.1.97 192.168.1.101
R1(config)# ip dhcp pool R2_Client_lan
R1(dhcp-config)# network 192.168.1.96 255.255.255.240
R1(dhcp-config)# default-router 192.168.1.97
R1(dhcp-config)# domain-name ccna-lab.com
R1(dhcp-config)# lease 2 12 30
b. Salve sua configuração

Salve a configuração atual no arquivo de configuração inicial.
www.netacad.com
c. Verifique a configuração do servidor DHCPv4

a. Execute o comando show ip dhcp pool para examinar os detalhes do pool.
b. Execute o comando show ip dhcp bindings para examinar atribuições de endereço DHCP
estabelecidas.
c. Execute o comando show ip dhcp server statistics para examinar mensagens DHCP.
d. Tentativa de adquirir um endereço IP do DHCP no PC-A

a. Abra um prompt de comando no PC-A e emita o comando ipconfig /renew.
b. Quando o processo de renovação estiver concluído, execute o comando ipconfig para exibir as novas
informações de IP.
c. Teste a conectividade por ping do endereço IP da interface G0/0/1 do R1.
Parte 3: Configurar e verificar um reencaminhamento DHCP no R2

Na Parte 3, você configurará o R2 para retransmitir solicitações DHCP da rede local na interface G0/0/1 para
o servidor DHCP (R1).
a. Configurar o R2 como um agente de retransmissão DHCP para a LAN no G0/0/1

a. Configure o comando ip helper-address no G0/0/1 especificando o endereço IP G0/0/0 do R1.
R2(configuração)# interface g0/0/1

R2(config-if)# ip helper-address 10.0.0.1
b. Salve sua configuração.
R2(config-if)# exit
R2# copy running-configuration startup-configuration
b. Tentativa de adquirir um endereço IP do DHCP no PC-B

a. Abra um prompt de comando no PC-B e emita o comando ipconfig /renew.
b. Quando o processo de renovação estiver concluído, emita o comando ipconfig para visualizar as novas
informações de IP.
c. Teste a conectividade por ping do endereço IP da interface G0/0/1 do R1.
d. Execute a ligação show ip dhcp em R1 para verificar as ligações DHCP.
e. Execute as estatísticas do servidor show ip dhcp em R1 e R2 para verificar as mensagens DHCP.
Fim do documento
Configurações dos Dispositivos - Final
Switch S1
S1# show run
Building configuration...
Current configuration : 3194 bytes

!
version 15.2
no service pad
service timestamps debug datetime msec
service timestamps log datetime msec
www.netacad.com
service password-encryption
!
hostname S1
!
boot-start-marker
boot-end-marker
!
ativar segredo 5 $1$B/df$ndthdmqoplb0hgz.shrjh.
!
no aaa new-model
system mtu routing 1500
!
!
no ip domain-lookup
!
!
spanning-tree mode rapid-pvst
spanning-tree extend system-id
!
vlan política de alocação interna crescente
!
!
interface FastEthernet0/1
switchport access vlan 999
switchport mode access
shutdown
!
shutdown
!
shutdown
!
shutdown
!
switchport trunk allowed vlan 100,200,1000
switchport trunk native vlan 1000
switchport mode trunk
!
www.netacad.com
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
www.netacad.com
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
interface GigabitEthernet0/1
shutdown
!
shutdown
www.netacad.com
!
interface Vlan1
no ip address
shutdown
!
interface Vlan200
ip address 192.168.1.66 255.255.255.224
ip default-gateway 192.168.1.65
!
ip http server
ip http secure-server
!
banner motd ^C Authorized Users Only! ^C
!
line con 0
senha 7 060506324F41
Login
line vty 0 4
senha 7 060506324F41
Login
line vty 5 15
Login
!
vlan 100
name Clients
vlan 200
name Management
vlan 999
name Parking_Lot
vlan 1000
name Native
exit
!
end
Switch S2
S2# show run

!
version 15.2
no service pad
!
hostname S2
www.netacad.com
!
boot-start-marker
boot-end-marker
!
ativar segredo 5 $1$86v.$3mg1amq7hcn2p0zDNa2O5.
!
no aaa new-model
system mtu routing 1500
!
!
no ip domain-lookup
!
!
spanning-tree mode rapid-pvst
!
vlan política de alocação interna crescente
!
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
!
shutdown
!
shutdown
!
shutdown
!
www.netacad.com

shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
!
shutdown
!
shutdown
!
shutdown
!
www.netacad.com

shutdown
!
shutdown
!
shutdown
!
shutdown
!
shutdown
!
interface Vlan1
endereço IP 192.168.1.98 255.255.255.240
!
ip default-gateway 192.168.1.97
ip http server
ip http secure-server
!
!
line con 0
password 7 045802150C2E
Login
line vty 0 4
password 7 045802150C2E
Login
line vty 5 15
Login
!
end
Roteador R1
R1# show run

!
version 16.9
www.netacad.com
no platform punt-keepalive disable-kernel-core
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
vrf definition Mgmt-intf
!
address-family ipv4
exit-address-family
!
address-family ipv6
exit-address-family
!
ativar segredo 5 $1$lzpq$ribrztm6wuv/dsnq7x24a/
!
no aaa new-model
!
!
no ip domain lookup
ip dhcp excluded-address 192.168.1.1 192.168.1.5
ip dhcp excluded-address 192.168.1.97 192.168.1.101
!
ip dhcp pool R1_Client_LAN
network 192.168.1.0 255.255.255.192
domain-name ccna-lab.com
default-router 192.168.1.1
arrendamento 2 12 30
!
ip dhcp pool R2_Client_lan
network 192.168.1.96 255.255.255.240
default-router 192.168.1.97
domain-name ccna-lab.com
lease 2 12 30
!
!
subscriber templating
!
multilink bundle-name authenticated
!
!
!
redundância
mode none
!
!
www.netacad.com
interface GigabitEthernet0/0/0
ip address 10.0.0.1 255.255.255.252
negotiation auto
!
no ip address
negotiation auto
!
interface Gigabitethernet0/0/1.100
descrição Conectado à Rede do Cliente
encapsulation dot1Q 100
ip address 192.168.1.1 255.255.255.192
!
descrição Conectado à Rede de Gerenciamento
encapsulation dot1Q 200
ip address 192.168.1.65 255.255.255.224
!
descrição Conectado à VLAN nativa
ponto de encapsulamento1Q 1000 nativo
!
interface Serial0/1/0
!
!
interface Gigabitethernet0
vrf encaminhamento Mgmt-intf
no ip address
shutdown
negotiation auto
!
ip forward-protocol nd
no ip http server
no ip http secure-server
ip tftp source-interface GigabitEthernet0
ip route 0.0.0.0 0.0.0.0 10.0.0.2
!
!
control-plane
!
!
line con 0
password 7 01100F175804
Login
stopbits 1
line aux 0
stopbits 1
line vty 0 4
www.netacad.com
password 7 02050D480809
Login
!
end
Router R2
R2# show run

!
version 16.9
no platform punt-keepalive disable-kernel-core
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
vrf definition Mgmt-intf
!
address-family ipv4
exit-address-family
!
address-family ipv6
exit-address-family
!
ativar segredo 5 $1$swcy$ldg9k0nman5cxn9ecpnsx1
!
no aaa new-model
!
no ip domain lookup
!
!
subscriber templating
!
multilink bundle-name authenticated
!
!
!
redundância
mode none
!
!
www.netacad.com
ip address 10.0.0.2 255.255.255.252
negotiation auto
!
ip address 192.168.1.97 255.255.255.240
ip helper-address 10.0.0.1
negotiation auto
!
!
!
interface Gigabitethernet0
vrf encaminhamento Mgmt-intf
no ip address
shutdown
negotiation auto
!
ip forward-protocol nd
no ip http server
no ip http secure-server
ip tftp source-interface GigabitEthernet0
ip route 0.0.0.0 0.0.0.0 10.0.0.1
!
!
control-plane
!
!
line con 0
password 7 05080F1C2243
Login
stopbits 1
line aux 0
stopbits 1
line vty 0 4
password 7 104D000A0618
Login
!
end
www.netacad.com

Lab - Implement DHCPv4 - ILM

Enviado por

Dados do documento

Descrição original:

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Lab - Implement DHCPv4 - ILM

Enviado por

Direitos autorais:

Formatos disponíveis

Laboratório - Implementar DHCPv4 (Versão do Instrutor)

R1 G0/0/0 10.0.0.1 255.255.255.252 N/D

R2 G0/0/0 10.0.0.2 255.255.255.252 N/D

S1 VLAN 200 192.168.1.66 255.255.255.224 192.168.1.65

1 N/A S2: F0/18

Parte 2: Configurar e verificar dois servidores DHCPv4 no R1

Parte 1: Criar a rede e definir as configurações básicas do dispositivo

a. Estabelecer um esquema de endereçamento

b. Instale os cabos da rede conforme mostrado na topologia.

c. Defina as configurações básicas de cada Roteador.

d. Configurar o roteamento entre VLANs no R1

R2(config)# interface g0/0/0

R1(config)# ip route 0.0.0.0 0.0.0.0 10.0.0.2

f. Defina as configurações básicas de cada switch.

g. Crie VLANs em S1.

S1(config-vlan)# name Clients

S2(config)# interface range f0/1 - 4, f0/6 - 17, f0/19 - 24, g0/1 - 2

h. Atribua VLANs às interfaces corretas do switch.

S1(config)# interface f0/6

S1# show vlan brief

VLAN Name Status Ports

Por que a interface F0/5 está listada na VLAN 1?

i. Configurar manualmente a interface F0/5 do S1 como um tronco 802.1Q.

Port Mode Encapsulation Status Native vlan

Port Vlans allowed on trunk

Port Vlans allowed and active in management domain

Port Vlans in spanning tree forwarding state and not pruned

Digite suas respostas aqui.

Parte 2: Configurar e verificar dois servidores DHCPv4 em R1

R1(config)# ip dhcp excluded-address 192.168.1.1 192.168.1.5

b. Salve sua configuração

c. Verifique a configuração do servidor DHCPv4

d. Tentativa de adquirir um endereço IP do DHCP no PC-A

Parte 3: Configurar e verificar um reencaminhamento DHCP no R2

a. Configurar o R2 como um agente de retransmissão DHCP para a LAN no G0/0/1

R2(configuração)# interface g0/0/1

b. Tentativa de adquirir um endereço IP do DHCP no PC-B

Configurações dos Dispositivos - Final

Current configuration : 3194 bytes

Current configuration : 2323 bytes

switchport mode access

switchport mode access

Current configuration : 2225 bytes

Current configuration : 1501 bytes

Você também pode gostar
