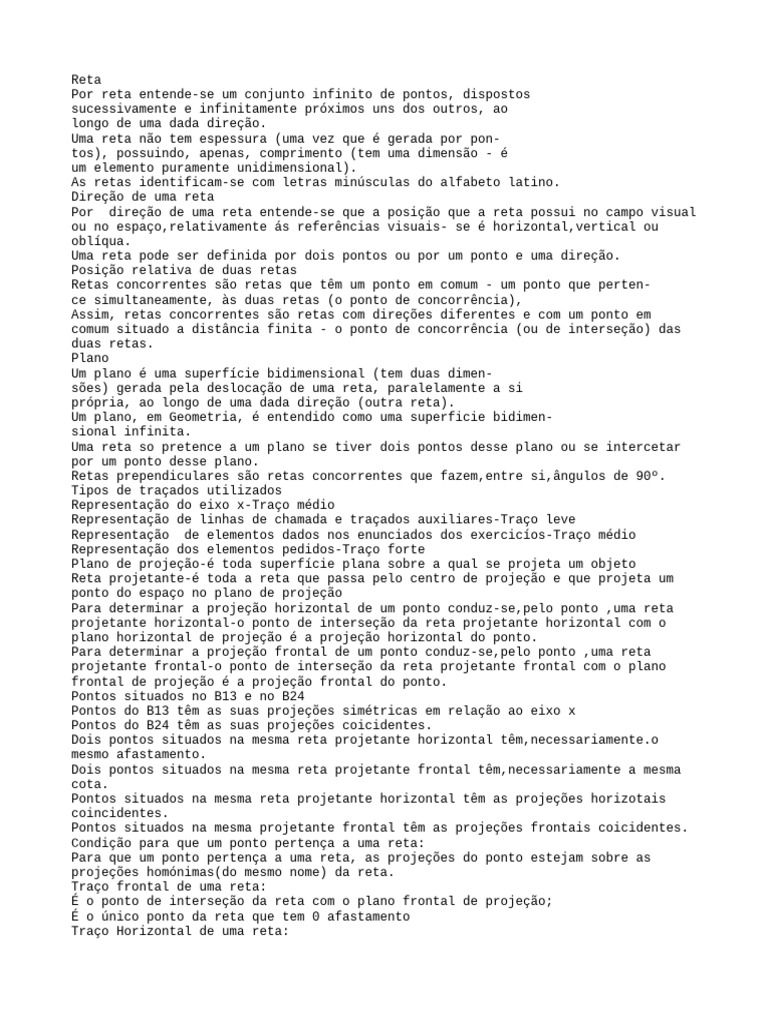

Reta

Por reta entende-se um conjunto infinito de pontos, dispostos

sucessivamente e infinitamente próximos uns dos outros, ao
longo de uma dada direção.
Uma reta não tem espessura (uma vez que é gerada por pon-
tos), possuindo, apenas, comprimento (tem uma dimensão - é
um elemento puramente unidimensional).
As retas identificam-se com letras minúsculas do alfabeto latino.
Direção de uma reta
Por direção de uma reta entende-se que a posição que a reta possui no campo visual
ou no espaço,relativamente ás referências visuais- se é horizontal,vertical ou
oblíqua.
Uma reta pode ser definida por dois pontos ou por um ponto e uma direção.
Posição relativa de duas retas
Retas concorrentes são retas que têm um ponto em comum - um ponto que perten-
ce simultaneamente, às duas retas (o ponto de concorrência),
Assim, retas concorrentes são retas com direções diferentes e com um ponto em
comum situado a distância finita - o ponto de concorrência (ou de interseção) das
duas retas.
Plano
Um plano é uma superfície bidimensional (tem duas dimen-
sões) gerada pela deslocação de uma reta, paralelamente a si
própria, ao longo de uma dada direção (outra reta).
Um plano, em Geometria, é entendido como uma superficie bidimen-
sional infinita.
Uma reta so pretence a um plano se tiver dois pontos desse plano ou se intercetar
por um ponto desse plano.
Retas prependiculares são retas concorrentes que fazem,entre si,ângulos de 90º.
Tipos de traçados utilizados
Representação do eixo x-Traço médio
Representação de linhas de chamada e traçados auxiliares-Traço leve
Representação de elementos dados nos enunciados dos exercicíos-Traço médio
Representação dos elementos pedidos-Traço forte
Plano de projeção-é toda superfície plana sobre a qual se projeta um objeto
Reta projetante-é toda a reta que passa pelo centro de projeção e que projeta um
ponto do espaço no plano de projeção
Para determinar a projeção horizontal de um ponto conduz-se,pelo ponto ,uma reta
projetante horizontal-o ponto de interseção da reta projetante horizontal com o
plano horizontal de projeção é a projeção horizontal do ponto.
Para determinar a projeção frontal de um ponto conduz-se,pelo ponto ,uma reta
projetante frontal-o ponto de interseção da reta projetante frontal com o plano
frontal de projeção é a projeção frontal do ponto.
Pontos situados no B13 e no B24
Pontos do B13 têm as suas projeções simétricas em relação ao eixo x
Pontos do B24 têm as suas projeções coicidentes.
Dois pontos situados na mesma reta projetante horizontal têm,necessariamente.o
mesmo afastamento.
Dois pontos situados na mesma reta projetante frontal têm,necessariamente a mesma
cota.
Pontos situados na mesma reta projetante horizontal têm as projeções horizotais
coincidentes.
Pontos situados na mesma projetante frontal têm as projeções frontais coicidentes.
Condição para que um ponto pertença a uma reta:
Para que um ponto pertença a uma reta, as projeções do ponto estejam sobre as
projeções homónimas(do mesmo nome) da reta.
Traço frontal de uma reta:
É o ponto de interseção da reta com o plano frontal de projeção;
É o único ponto da reta que tem 0 afastamento
Traço Horizontal de uma reta:
É o ponto de interseção da reta com o plano horizontal de projeção;
É o único ponto da reta que tem 0 de cota
Os pontos notáveis de uma reta são:
traço frontal da reta(F)-ponto de interseção da reta com o plano frontal de
projeção
traço de horizontal da reta(H)-ponto de interseção da reta com o plano horizontal
de projeção
traço da reta no B13(Q)-ponto de interseção da reta com o B13
traço da reta no B24 -ponto de interseção da reta com o B24
Posição relativa de duas retas no espaço
Retas concorrentes têm as suas projeções frontais concorrentes entre si sobre a
projeção frontal do ponto de concorrência e têm as suas projeções horizontais
concorrentes entre si sobre a projeção horizontal do ponto de
concorrência,ouseja,retas concorrentes têm as suas projeções homónimas concorrentes
entre si sobre as projeções homónimas do ponto de concorrência.
Retas paralelas têm as projeções homónimas paralelas entre si.
Reta horizontal-é toda a reta que é paralela ao plano horizontal de projeção e
oblíqua ao plano frontal de projeção
Reta de topo-é toda a reta que é paralela ao plano horizontal de projeção e
ortogonal ao plano frontal de projeção.
Reta fronto-horizontal-É simultaneamente paralela aos dois planos de projeção.
Reta frontal- é toda a reta que é paralela ao plano frontal de projeção e oblíqua
ao plano horizontal de projeção.
Reta vertical-é toda a reta que é paralela ao plano frontal de projeção e ortogonal
ao plano horizontal de projeção
Reta oblíqua-é toda a reta que é oblíqua a ambos os planos de projeção e oblíqua ao
eixo x
Reta de perfil-é toda a reta que é oblíqua a ambos os planos de projeção e é
ortogonal ao eixo x
Reta oblíqua passante-é toda a reta oblíqua que é concorrente com o eixo x
Reta de perfil passante-é toda a reta de perfil que é concorrente com o eixo x
Um segmento da reta horizontal projeta-se em verdadeira grandeza na sua projeção
horizontal,pois o segmento é paralelo ao plano horizontal de projeção
Um segmento da reta frontal projeta-se em verdadeira grandeza na sua projeção
frontal ,pois o segmento é paralelo ao plano frontal de projeção
Um segmento de uma reta de perfil projeta-se em verdadeira grandeza na sua projeção
lateral,pois o segmento é paralelo ao plano lateral de projeção
Condição para que um ponto pertença a um plano;
Para que um ponto pertença a um plano, o ponto tem de pertencer a uma reta que
pertença ao plano.
Condição para que uma reta pertença a um plano(definido pelos seus traços)
O traço frontal da reta têm de estar sobre os traços homónimos do plan o.
Reta de maior declive de um plano é toda a reta do plano:
que faz,com o plano horizontal de projeção ,o maior ângulo;
que é perpendicular ao traço horizontal ao plano(e todas as retas horizontais desse
plano);
cuja projeção horizontal é perpendicular ao traço horizontal do plano
Reta de maior inclinação de um plano é toda a reta do plano;
que faz,com o plano frontal de projeção,o maior ângulo
que é perpendicular ao traço frontal do plano(e a todas as retas frontais desse
plano);
cuja projeção frontal é perpendicular ao traço frontal do plano.
Os planos projetantes horizontais são ortogonais ao plano horizontal de projeção-
são planos que projetam todas as suas retas e pontos no plano horizontal de
projeção
Os planos projetantes frontais são ortogonais ao plano frontal de projeção-são
planos que projetam todas as suas retas e pontos no plano frontal de projeção
Para que uma reta ou um ponto pertença a um plano projetante horizontalbasta que a
sua projeção horizontal esteja sobre o traço horizontal do plano
Para que uma reta ou um ponto pertença a um plano projetante frontal basta que a
sua projeção frontal esteja sobre o traço frontal do plano.

ALFABETO DO PLANO
Plano vertical
⦁ Perpendicular ao PHP
⦁ Oblíquo ao PFP

Retas
⦁ Horizontal
⦁ Vertical
⦁ Oblíqua
⦁ Passante

Plano Frontal
⦁ Perpendicular ao PHP
⦁ Paralelo ao PFP
