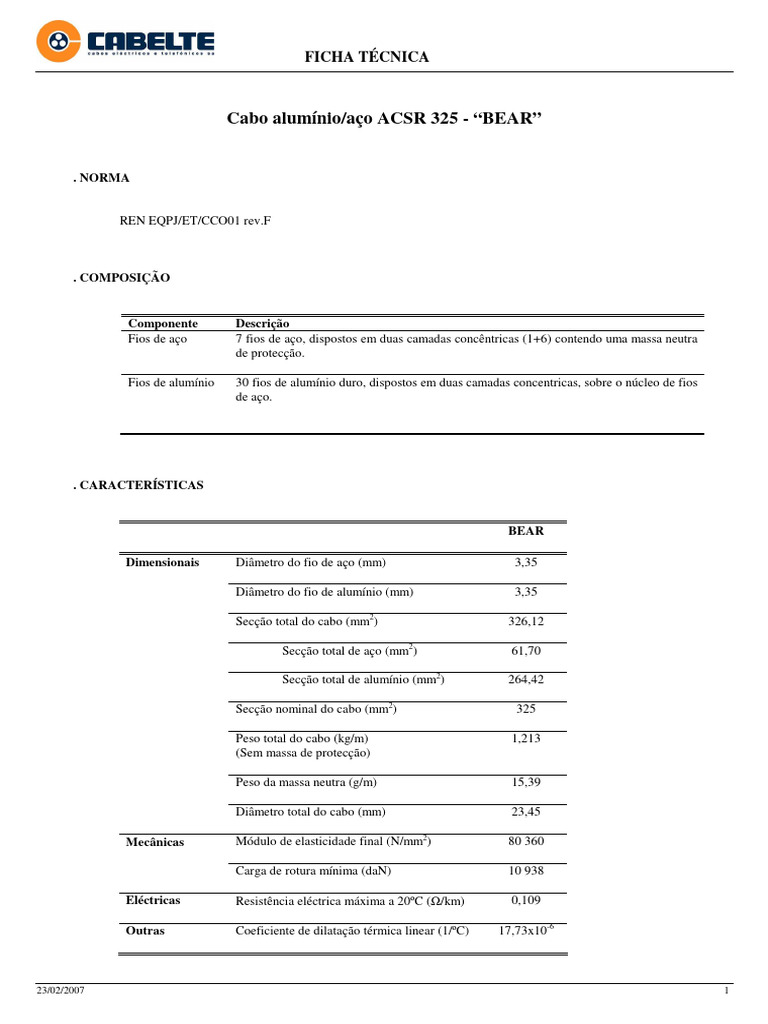

FICHA TÉCNICA

Cabo alumínio/aço ACSR 325 - “BEAR”

. NORMA

REN EQPJ/ET/CCO01 rev.F

. COMPOSIÇÃO

Componente Descrição
Fios de aço 7 fios de aço, dispostos em duas camadas concêntricas (1+6) contendo uma massa neutra
de protecção.

Fios de alumínio 30 fios de alumínio duro, dispostos em duas camadas concentricas, sobre o núcleo de fios
de aço.

. CARACTERÍSTICAS

BEAR

Dimensionais Diâmetro do fio de aço (mm) 3,35

Diâmetro do fio de alumínio (mm) 3,35

Secção total do cabo (mm2) 326,12

Secção total de aço (mm2) 61,70

Secção total de alumínio (mm2) 264,42

Secção nominal do cabo (mm2) 325

Peso total do cabo (kg/m) 1,213

(Sem massa de protecção)

Peso da massa neutra (g/m) 15,39

Diâmetro total do cabo (mm) 23,45

Mecânicas Módulo de elasticidade final (N/mm2) 80 360

Carga de rotura mínima (daN) 10 938

Eléctricas Resistência eléctrica máxima a 20ºC (Ω/km) 0,109

Outras Coeficiente de dilatação térmica linear (1/ºC) 17,73x10-6

23/02/2007 1
 FICHA TÉCNICA

. ACONDICIONAMENTO

BOBINAS

Comprimentos Diâmetro mín. Espessura mín. Diâmetro Largura int. máx.

modulares do núcleo das abas máximo entre abas
(m) (mm) (mm) (mm) (mm)
Bear 2000 700 90 2300 1000

23/02/2007 2
