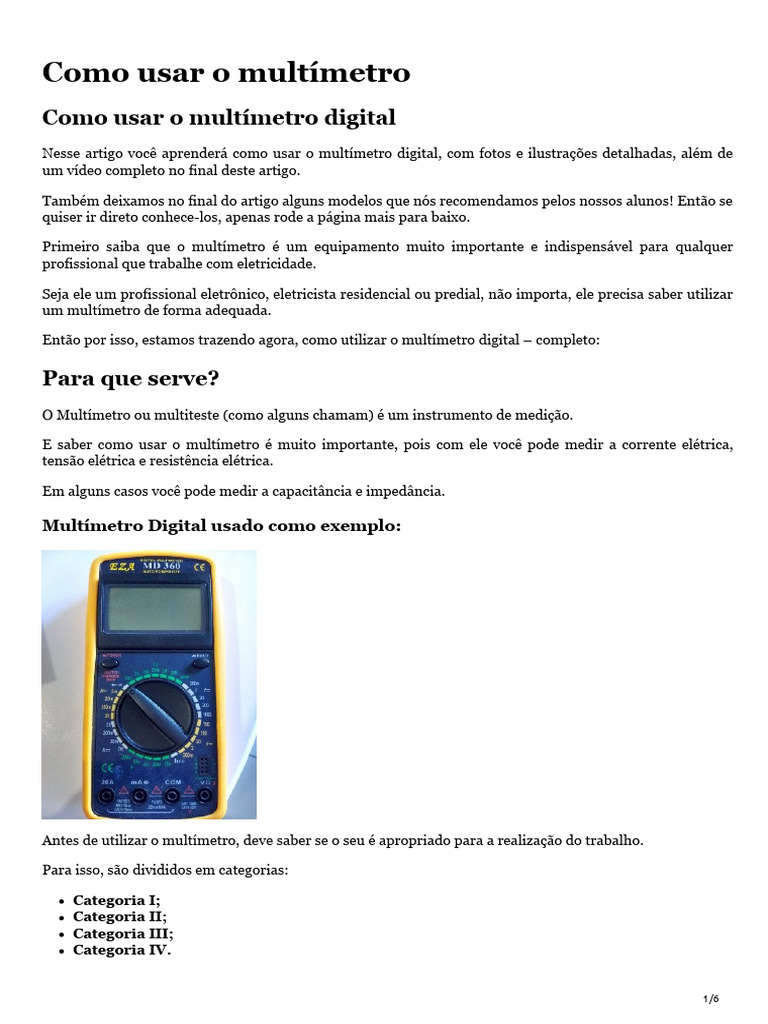

Como usar o multímetro
Como usar o multímetro digital
Nesse artigo você aprenderá como usar o multímetro digital, com fotos e ilustrações detalhadas, além de
um vídeo completo no final deste artigo.
Também deixamos no final do artigo alguns modelos que nós recomendamos pelos nossos alunos! Então se
quiser ir direto conhece-los, apenas rode a página mais para baixo.
Primeiro saiba que o multímetro é um equipamento muito importante e indispensável para qualquer
profissional que trabalhe com eletricidade.
Seja ele um profissional eletrônico, eletricista residencial ou predial, não importa, ele precisa saber utilizar
um multímetro de forma adequada.
Então por isso, estamos trazendo agora, como utilizar o multímetro digital – completo:
Para que serve?
O Multímetro ou multiteste (como alguns chamam) é um instrumento de medição.
E saber como usar o multímetro é muito importante, pois com ele você pode medir a corrente elétrica,
tensão elétrica e resistência elétrica.
Em alguns casos você pode medir a capacitância e impedância.
Multímetro Digital usado como exemplo:
Antes de utilizar o multímetro, deve saber se o seu é apropriado para a realização do trabalho.
Para isso, são divididos em categorias:
Categoria I;
Categoria II;
Categoria III;
Categoria IV.
1/6
Vamos ver categoria por categoria então.
Categoria I:
Essa é a categoria mais baixa de equipamentos. Mais indicado para medição de baixa tensão e isolados da
alimentação da rede elétrica.
Utilizado para medição de sinais, tv’s e circuitos eletrônicos.
Obs: Não utilize equipamentos dessa categoria em tomadas e circuitos de iluminação.
Categoria II
Essa categoria de equipamentos poderá ser usada em redes de alimentação residências de pouco consumo,
como tomadas de bancadas e em medição de placas eletrônicas.
Categoria III
Na categoria III, você terá um equipamento que poderá ser utilizado na instalação direta, ou seja, poderá
medir diretamente nas tomadas e circuitos de iluminação.
Poderá também medir as tensões e correntes de motores elétricos
Categoria IV
A última categoria é a mais segura em termos de capacidade.
É ideal para trabalhos em quadros de distribuição, instalações subterrâneas e etc.
Agora que sabemos as categorias e em quais situações podemos usar cada equipamento, vamos entender as
funcionalidades do equipamento.
Curso de Eletrônica
Para você conhecer e se aperfeiçoar nos principais equipamentos eletrônicos para ganhar dinheiro com
consertos de placas eletrônicas, vale a pena conhecer este curso
Tela LCD
Na tela LCD podemos observar todas os dados que estamos medindo, nela aparecerá 04 dígitos
normalmente e a grandeza que você está medindo (Amper, volt, ohm e etc).
Botões iniciais
2/6
Logo nesse equipamento, temos um botão para ligá-lo e desliga-lo (Power). Mas vemos em outros
equipamentos o power na seta seletiva e não em forma de botão.
O botão Hold serve para memorizar o valor medido.
Obs: Se ao medir determinada grandeza, o visor não alterar nada, sempre confira para verificar se este
botão não está pressionado, se estiver não vai medir.
Chave seletora:
A chave seletora serve para mudar a escala e a grandeza que iremos fazer a medição.
Vamos ver uma a uma:
Escala ôhmica
Mede resistências, escalas de 200, 2K, 20K, 200K, 2M, 20M e 200M.
A escala de 200, mede resistências de até 200Ω, a de 2K até 2000Ω, 20K até 20 000Ω, 200K até 200
000Ω, 2M (lê-se: dois mega) até 2 000 000Ω indo até 200M que mede até 200 000 000Ω.
Tensão Continua:
Mede tensões contínuas, escalas de 200mV (0,2V), 2V, 20V, 200V e 1000V.
Usada para medir as tensões presentes nas fontes de alimentação, medir tensões nas placas, medir tensão
de pilha, bateria, etc.
Se você for medir uma tensão de 24V posicione a escala em 200V, pois a de 20V é inferior.
Tensão Alternada:
3/6
Mede tensões alternadas, escalas de de 200mV (0,2V), 2V, 20V,200V e 750V.
Usada para medir as tensões presentes nas tomadas e pontos das instalações elétricas, também usada para
medir se está chegando tensão na entrada das placas, etc.
Hfe:
Mede o ganho ou quanto os transístores amplificam, também é chamado de β(beta).
Esta escala é usada junto com aqueles “furinhos” em cima da ponteira vermelha com as letras E, B, C e E.
Estas letras significam E para emissor, B para base e C para coletor, estes são os nomes dos terminais dos
transístores bipolares que iremos estudar em módulos futuros.
F: Farad
Escala de medida de capacitância de capacitores.
As escalas são: 20n, 200n, 2μ, 20μ e 200μ. 20n significa 20nF (lê-se: vinte nanofarad), 2μ significa 2μF (lê-
se: dois microfarad).
A escala maior de 200μ, mede capacitores de até 200μF.
Corrente Contínua:
Escala de medida de corrente contínua, escalas de 2m, 20m, 200m e 20.
2m significa 2mA (lê-se: dois miliamperes), esta escala mede corrente contínua de até 0,002A.
20m significa 20mA (lê-se: vinte miliamperes), esta escala mede corrente contínua de até 0,02A. 200m
significa 200mA (lê-se: duzentos miliamperes), esta escala mede correntes contínua de até 0,2A.
4/6
As escalas de 2m, 20m e 200m a ponteira vermelha deve ser inserida no borne identificado com o símbolo:
mA
Já a escala de 20, mede corrente contínua maiores de até 20A, a ponta de prova vermelha deve ser inserida
no borne identificado com 20A.
Corrente Alternada:
Escala de medida de corrente alternada, escalas de 2m, 20m, 200m e 20.
Escala de semicondutores e continuidade.
Mede chaves, fusíveis, continuidade de trilhas e fios, mede diodos, transístores, tiristores, etc.
Escala muito usada na reparação de placas eletrônicas. Sempre usar esta escala em circuitos ou placas
desenergizadas.
Os bornes de entrada das ponteiras ou pontas de prova estão na parte inferior do multímetro. Vamos
interpretá-los:
20 A: Para realizar medidas de corrente acima de 200 mA (200 miliamperes ou 0,2 A) e no máximo 20 A.
É uma escala pouco usada na manutenção de placas. Requer muito cuidado e técnica para não explodir o
aparelho, podendo inclusive causar sérios acidentes pessoais.
mA: Entrada da ponteira vermelha para medir a capacitância dos capacitores e também para medidas de
corrente até 200 mA ou 0,2 A.
COM: Comum, a ponteira preta é sempre conectada neste borne.
VΩ: Ponteira vermelha para realizar medidas de resistências, tensões elétricas, tanto tensão contínua e
alternada, e também medir semicondutores na escala de diodos e bip.
