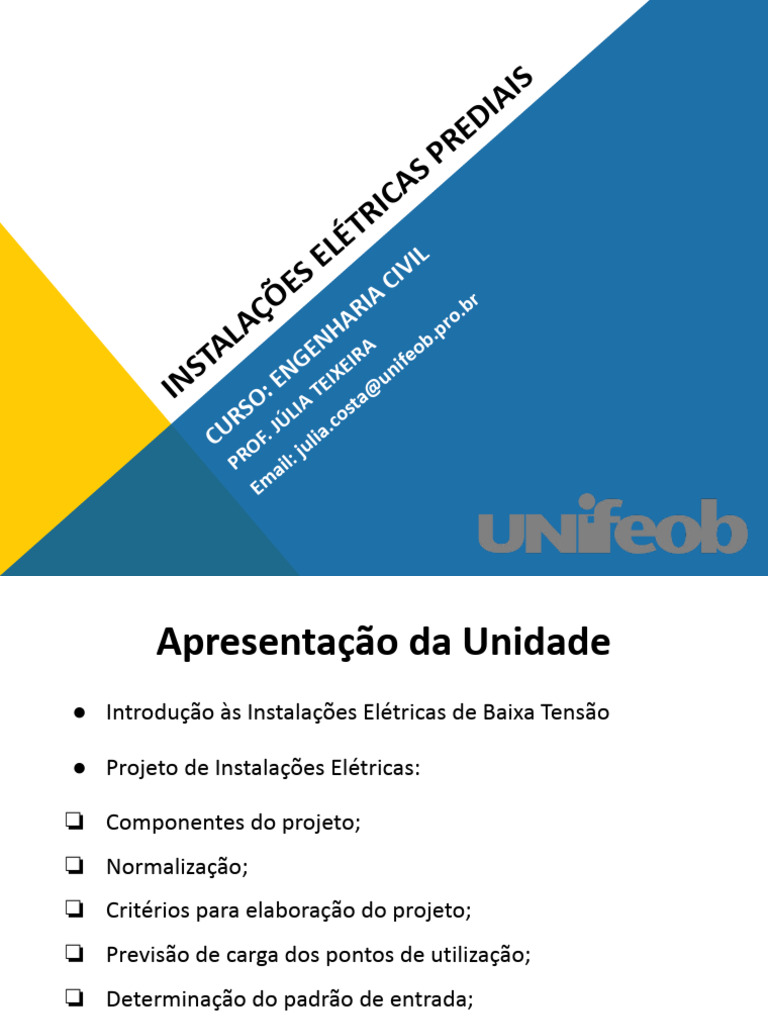

 Apresentação da Unidade
● Introdução às Instalações Elétricas de Baixa Tensão

● Projeto de Instalações Elétricas:

❏ Componentes do projeto;
❏ Normalização;
❏ Critérios para elaboração do projeto;
❏ Previsão de carga dos pontos de utilização;
❏ Determinação do padrão de entrada;
 Apresentação da Unidade
❏ Divisão da instalação em circuitos: identificação dos
circuitos (tomadas gerais, tomadas específicas e
iluminação), localização do quadro de distribuição,
dimensionamento de condutores, dimensionamento de
eletrodutos e proteção em instalações elétricas.

● Dispositivos e Comando de Circuitos

● NBR 5410 - Instalações Elétricas de Baixa Tensão

● NBR 5413 - Iluminância de Interiores

 Ementa
Projeto de instalações elétricas prediais: definições, simbologia,
localização de cargas elétricas, quadro de cargas,
dimensionamento de eletrodutos e condutores, luminotécnica,
proteção contra sobrecargas, curto-circuitos e descargas
atmosféricas.
 Bibliografia
Bibliografia Básica:
FILHO, Domingos Leite L. Projetos de Instalações Elétricas Prediais. São Paulo:
Editora Saraiva, 2011. E-book. ISBN 9788536520131. Disponível em:
https://integrada.minhabiblioteca.com.br/#/books/9788536520131/.
GEBRAN, Amaury P.; RIZZATO, Flávio A P. Instalações elétricas prediais
(Tekne). Porto Alegre: Grupo A, 2017. E-book. ISBN 9788582604205. Disponível
em: https://integrada.minhabiblioteca.com.br/#/books/9788582604205/.
CREDER, Hélio. Instalações Elétricas. Rio de Janeiro: Grupo GEN, 2021.
E-book. ISBN 9788521637936. Disponível em:
https://integrada.minhabiblioteca.com.br/#/books/9788521637936/.
 Bibliografia
Bibliografia Complementar:
NISKIER, Julio. Instalações Elétricas. Rio de Janeiro: Grupo GEN, 2021. E-book. ISBN
9788521637400. Disponível em:
https://integrada.minhabiblioteca.com.br/#/books/9788521637400/.
FERREIRA, Fábio I. Instalações Elétricas. São Paulo: Editora Saraiva, 2018. E-book.
ISBN 9788536532011. Disponível em:
https://integrada.minhabiblioteca.com.br/#/books/9788536532011/.
NERY, Norberto. INSTALAÇÕES ELÉTRICAS - PRINCÍPIOS E APLICAÇÕES. São
Paulo: Editora Saraiva, 2018. E-book. ISBN 9788536530086. Disponível em:
https://integrada.minhabiblioteca.com.br/#/books/9788536530086/.
BRITTIAN, LW Instalações Elétricas - Guia Compacto. Rio de Janeiro: Grupo GEN,
2017. E-book. ISBN 9788521632139. Disponível em:
https://integrada.minhabiblioteca.com.br/#/books/9788521632139/.
JUNIOR, Roberto de C. Interfaces prediais. São Paulo: Editora Blucher, 2017. E-book.
ISBN 9788521212164. Disponível em:
https://integrada.minhabiblioteca.com.br/#/books/9788521212164/.
 NBR 5410 - Instalações Elétricas de
Baixa Tensão
Baixa Tensão segundo a NBR-5410:

❏ até 1000 volts em corrente alternada (AC - fluxo de elétrons que inverte
a sua direção muitas vezes por segundo em intervalos regulares, usada em fontes em
muitos países ao redor do mundo, forma mais barata de fazer a transformação do
nível de tensão para atender os variados tipos de aplicação, mais adequada para

suportar corrente elétrica a longas distâncias, menores perdas de energia);

❏ até 1500 volts para a corrente contínua (CC - fluxo constante de

elétrons de um potencial maior de energia para um potencial menor de energia,
usada em qualquer dispositivo eletrônico alimentado por bateria, adequada para

armazenamento de energia elétrica);

❏ frequência máxima de aplicação é de 400 Hz.

 Conceito de Projeto
Projetar é apresentar soluções possíveis de serem
implementadas, para a resolução de determinados problemas.

Para o projetista, a solução procurada visa atender a uma

necessidade, um resultado desejado, um objetivo.

É preciso ter em mente que a solução não é única, existirão

diversas alternativas de soluções possíveis.

O projetista deverá examiná-las, avaliar as possibilidades de

cada uma delas e escolher a que julgar mais adequada.
 Projeto de Instalações Elétricas
O Projeto Elétrico é a antecipação da instalação, mas de forma
escrita, onde constam todos os detalhes, sendo eles: localização
dos pontos de utilização da energia elétrica (tomadas e
lâmpadas), comandos das lâmpadas, caminho dos condutores,
divisão da instalação em circuitos, seção nominal dos condutores,
carga de cada circuito, carga total, entre outros.
 Projeto de Instalações Elétricas
Projetar uma instalação elétrica de um edifício consiste
basicamente em:

● quantificar, determinar os tipos e localizar os pontos de utilização

de energia elétrica;

● dimensionar, definir o tipo e o caminhamento dos condutores e

condutos;

● dimensionar, definir o tipo e a localização dos dispositivos de

proteção, de comando, de medição de energia elétrica e demais.
 Projeto de Instalações Elétricas
O objetivo de um Projeto de Instalações Elétricas é garantir a
transferência de energia desde uma fonte, em geral a rede de
distribuição da concessionária ou geradores particulares, até os
pontos de utilização (pontos de luz, tomadas, motores, etc).
Para que isto se faça de maneira segura e eficaz é necessário
que o projeto seja elaborado, observando as prescrições das
diversas normas técnicas aplicáveis.
O Projeto de Instalações Elétricas pode ser dividido em
categorias: Residencial (único e coletivo), Comercial e Industrial;.
Etapas de Execução de um Projeto de
Instalações Elétricas
Etapas de Execução de um Projeto de
Instalações Elétricas
Informações preliminares

Esta é uma das etapas de maior importância para o

sucesso da elaboração de um bom projeto.
Nesta etapa, o projetista procurará obter das diversas
fontes todas as informações necessárias para a formação da
concepção geral do projeto a ser desenvolvido, através de:
planta de situação, projeto arquitetônico, projetos
complementares e informações obtidas com o proprietário,
arquiteto ou responsável.
Etapas de Execução de um Projeto de
Instalações Elétricas
Quantificação do sistema
Com os dados obtidos nas informações preliminares, e de
posse das normas técnicas aplicáveis, no caso a NBR-5410, o
projetista estará em condições de fazer um levantamento da
previsão de cargas do projeto, tanto em termos da quantidade
de pontos de utilização, quanto da potência nominal dos
mesmos (previsão de tomadas, previsão de iluminação,
previsão de cargas especiais: elevadores, bombas de recalque
d’água, de drenagem, de combate a incêndio, etc.).
Etapas de Execução de um Projeto de
Instalações Elétricas
Desenho das Plantas

Esta etapa compreende basicamente:

● desenho dos pontos de utilização;
● localização dos quadros de distribuição de luz (QL´s) e
quadros de força (QF´s);
● divisão das cargas em circuitos terminais;
● desenho das tubulações dos circuitos terminais; traçado da
fiação dos circuitos terminais;
Etapas de Execução de um Projeto de
Instalações Elétricas
● localização das caixas de passagem dos pavimentos e
prumadas;
● localização do quadro geral de baixa tensão, centros de
medidores, da caixa seccionadora, do ramal alimentador e
do ponto de entrega;
● desenho das tubulações dos circuitos alimentadores;
desenho do esquema vertical (prumada);
● traçado da fiação dos circuitos alimentadores.
Etapas de Execução de um Projeto de
Instalações Elétricas
Dimensionamento

Nesta etapa, serão feitos os dimensionamentos de todos

os componentes do projeto, calculados com base nos dados
registrados nas etapas anteriores, nas normas técnicas
aplicáveis a cada caso e nas tabelas de fabricantes.
● Dimensionamento dos condutores;
● Dimensionamento das tubulações;
● Dimensionamento dos dispositivos de proteção;
● Dimensionamento dos quadros.
Etapas de Execução de um Projeto de
Instalações Elétricas
Quadros de Distribuição e Diagramas

Nesta etapa, serão elaborados os quadros de distribuição

de carga (tabela), que têm a função de representar a
distribuição e o dimensionamento dos circuitos.
● Quadros de distribuição de carga;
● Diagramas unifilares (ou multifilares) dos QL´s;
● Diagramas de força e comando dos motores (QF´s);
● Diagrama unifilar geral.
Etapas de Execução de um Projeto de
Instalações Elétricas
Elaboração dos Detalhes Construtivos

O objetivo da elaboração dos detalhes construtivos é

facilitar a interpretação do projeto, permitindo, desta maneira,
que o mesmo seja fielmente executado. Vale lembrar que
quanto melhor detalhado está um projeto, melhor poderá ser
a sua execução.
Etapas de Execução de um Projeto de
Instalações Elétricas
Memorial Descritivo
O Memorial Descritivo tem por objetivo fazer uma
descrição sucinta do projeto, justificando, quando necessário,
as soluções adotadas.
Ele é composto basicamente dos seguintes itens:
● dados básicos de identificação do projeto;
● dados quantitativos do projeto;
● descrição geral do projeto;
● documentação do projeto.
Etapas de Execução de um Projeto de
Instalações Elétricas
Memorial de Cálculo
Neste documento, serão apresentados o resumo dos
principais cálculos e dimensionamentos:
● cálculos das previsões de cargas;
● determinação da provável demanda;
● dimensionamento de condutores;
● dimensionamento de eletrodutos;
● dimensionamento dos dispositivos de proteção.
Etapas de Execução de um Projeto de
Instalações Elétricas
Elaboração da Lista de Material
Listagem de todos os materiais que serão empregados na
execução do projeto, com as suas respectivas especificações e
quantidades.

ART
Anotação de Responsabilidade Técnica do Responsável
Técnico pelo projeto junto à jurisdição do CREA local.
Etapas de Execução de um Projeto de
Instalações Elétricas
O roteiro descrito anteriormente é em geral seguido por
uma boa parcela de projetistas.
Muitas vezes esta ordem pode ser alterada, em função da
complexidade de cada projeto e conforme a composição
numérica e qualitativa da equipe que o elabora.
Conforme a necessidade, algumas etapas poderão ser
acrescidas de outros níveis, suprimidas ou fundidas duas ou
mais delas em uma só.
 Critérios para Elaboração de um
Projeto de Instalações Elétricas
Na concepção do projeto de instalações elétricas prediais, o
projetista deve estar atento a pelo menos três critérios, no que se
refere à utilização das instalações projetadas:

● Acessibilidade

● Flexibilidade e Reserva de Carga

● Confiabilidade
 Critérios para Elaboração de um
Projeto de Instalações Elétricas
Acessibilidade: todos os pontos de utilização projetados, bem
como os dispositivos de manobra e proteção, deverão estar em
locais perfeitamente acessíveis, que permitam manobra adequada
e eventuais manutenções.

Flexibilidade e Reserva de Carga: a instalação deve ser

projetada de forma a permitir certa reserva, para acréscimos de
cargas futuras e alguma flexibilidade para pequenas alterações.
 Critérios para Elaboração de um
Projeto de Instalações Elétricas

Confiabilidade: as instalações devem ser projetadas em

estreito atendimento às normas técnicas, visando garantir o
perfeito funcionamento dos componentes do sistema e a
integridade física dos seus usuários.
 Diagrama Unifilar
O diagrama unifilar é um desenho que ao utilizar simbologia
específica, representa graficamente uma instalação elétrica e
indica sobre a planta arquitetônica:

● os pontos de luz e as tomadas;

● a posição dos eletrodutos;
● a localização dos quadros de distribuição;
● divisão dos circuitos;
● o número e a caracterização dos condutores dentro dos
eletrodutos.
Exemplo de parte do projeto de
instalação de uma residência
 Conceitos
● Tensão Elétrica “voltagem”
- símbolo: U
- unidade: volt (V)
- Diferença de potencial entre dois condutores elétricos (fase e
neutro).

Obs: Tensão fase-neutro = 127V

Tensão fase-fase = 220V

 Conceitos
● Corrente Elétrica “amperagem”
- símbolo: i
- unidade: ampere (A)
- Passagem de energia elétrica por um condutor elétrico
submetido a uma diferença de potencial (tensão).

● Resistência Elétrica
- símbolo: R
- unidade: ohm (Ω)
- Resistência à passagem de corrente elétrica em um condutor
elétrico.
 Conceitos
● Potência
- símbolo: P
- unidade: watt (W)
- Energia instantânea; o consumo em cada instante de um
aparelho elétrico.

● Energia
- símbolo: E
- unidade: watt-hora (Wh)
- Capacidade de realizar trabalho; potência em um intervalo de
tempo.
 Formulário
● R=U/i
-U=R*i

-i=U/R

● P=U*i
-i=P/U

- P = R * i²

- P = U² / R

● E = P * t (tempo, em horas)
● U = E / q (q = carga elétrica)
 Exercícios
1. Na figura abaixo temos o gráfico da tensão (U) aplicada a um
condutor em função da intensidade da corrente (i) que o percorre.
Determine o valor da resistência quando a tensão vale 20 V e 60 V.
 Exercícios
2. Nos extremos de um resistor de 200 Ω, aplica-se uma ddp de 24V.
Qual a corrente elétrica que percorre o resistor?

3. Determine a diferença de potencial entre dois pontos de um

sistema elétrico se 60J de energia forem gastos para deslocar uma
carga de 20C entre esses dois pontos.

4. Forma-se, por meio da resistência elétrica de um chuveiro, uma

corrente elétrica de 20 A, quando ligada a uma diferença de
potencial de 110 V. Qual o valor da resistência elétrica desse
chuveiro?
 Exercícios
5. Em determinado elemento resistivo de um circuito, de resistência
elétrica equivalente a 100 Ω, forma-se uma corrente elétrica de
200 mA. Qual a diferença de potencial formada entre os terminais
desse resistor?

6. Uma carga se desloca por um condutor a uma taxa de 420C/min.

Se 742J de energia for convertida em calor durante 30s, qual a
queda de tensão através do condutor?
 L A
I S AU
A A AU
LA

M ST DO
NA

BA E ORD
A

AI E NT
O
AB Para saber mais sobre este assunto pesquise

S BR
U
sobre:
S
AS - Etapas de Elaboração de um Projeto de
O

S O M
AI
SS
O BRE Instalações Elétricas;
- Critérios para Elaboração de um Projeto
de Instalações Elétricas.
A
IB
SA
