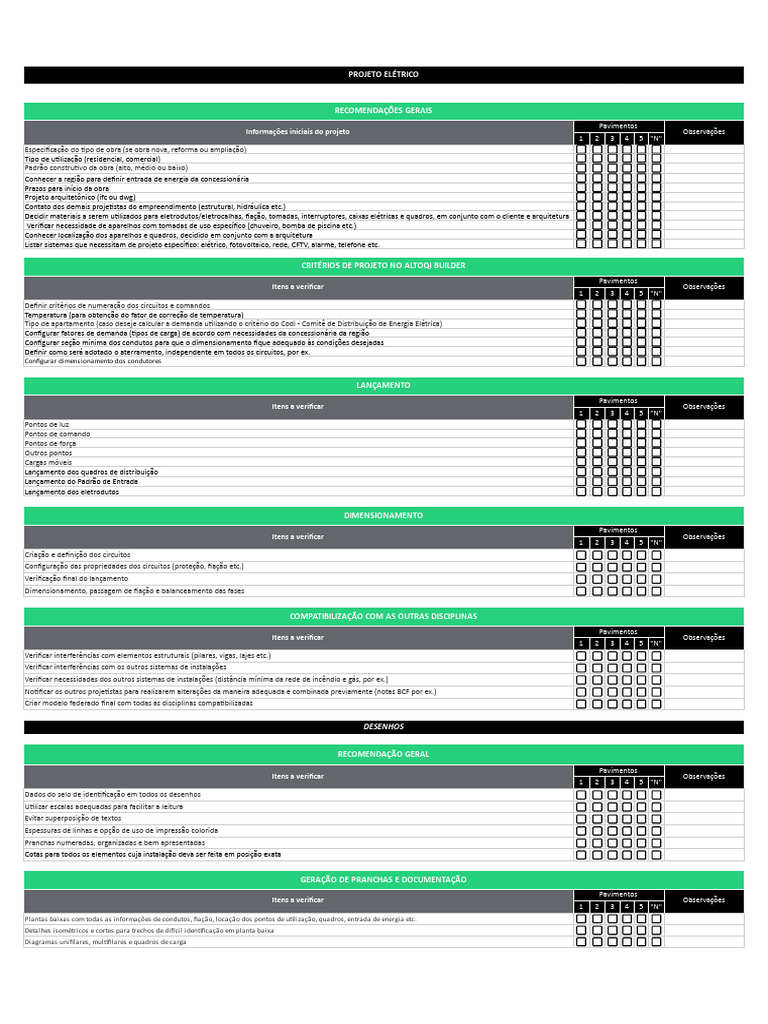

PROJETO ELÉTRICO
RECOMENDAÇÕES GERAIS
Pavimentos
Informações iniciais do projeto Observações
1 2 3 4 5 "N"
Especificação do tipo de obra (se obra nova, reforma ou ampliação)
Tipo de utilização (residencial, comercial)
Padrão construtivo da obra (alto, médio ou baixo)
Conhecer a região para definir entrada de energia da concessionária
Prazos para início da obra
Projeto arquitetônico (ifc ou dwg)
Contato dos demais projetistas do empreendimento (estrutural, hidráulica etc.)
Decidir materiais a serem utilizados para eletrodutos/eletrocalhas, fiação, tomadas, interruptores, caixas elétricas e quadros, em conjunto com o cliente e arquitetura
Verificar necessidade de aparelhos com tomadas de uso específico (chuveiro, bomba de piscina etc.)
Conhecer localização dos aparelhos e quadros, decidido em conjunto com a arquitetura
Listar sistemas que necessitam de projeto específico: elétrico, fotovoltaico, rede, CFTV, alarme, telefone etc.
CRITÉRIOS DE PROJETO NO ALTOQI BUILDER
Pavimentos
Itens a verificar Observações
1 2 3 4 5 "N"
Definir critérios de numeração dos circuitos e comandos
Temperatura (para obtenção do fator de correção de temperatura)
Tipo de apartamento (caso deseje calcular a demanda utilizando o critério do Codi - Comitê de Distribuição de Energia Elétrica)
Configurar fatores de demanda (tipos de carga) de acordo com necessidades da concessionária da região
Configurar seção mínima dos condutos para que o dimensionamento fique adequado às condições desejadas
Definir como será adotado o aterramento, independente em todos os circuitos, por ex.
Configurar dimensionamento dos condutores
LANÇAMENTO
Pavimentos
Itens a verificar Observações
1 2 3 4 5 "N"
Pontos de luz
Pontos de comando
Pontos de força
Outros pontos
Cargas móveis
Lançamento dos quadros de distribuição
Lançamento do Padrão de Entrada
Lançamento dos eletrodutos
DIMENSIONAMENTO
Pavimentos
Itens a verificar Observações
1 2 3 4 5 "N"
Criação e definição dos circuitos
Configuração das propriedades dos circuitos (proteção, fiação etc.)
Verificação final do lançamento
Dimensionamento, passagem de fiação e balanceamento das fases
COMPATIBILIZAÇÃO COM AS OUTRAS DISCIPLINAS
Pavimentos
Itens a verificar Observações
1 2 3 4 5 "N"
Verificar interferências com elementos estruturais (pilares, vigas, lajes etc.)
Verificar interferências com os outros sistemas de instalações
Verificar necessidades dos outros sistemas de instalações (distância mínima da rede de incêndio e gás, por ex.)
Notificar os outros projetistas para realizarem alterações da maneira adequada e combinada previamente (notas BCF por ex.)
Criar modelo federado final com todas as disciplinas compatibilizadas
DESENHOS
RECOMENDAÇÃO GERAL
Pavimentos
Itens a verificar Observações
1 2 3 4 5 "N"
Dados do selo de identificação em todos os desenhos
Utilizar escalas adequadas para facilitar a leitura
Evitar superposição de textos
Espessuras de linhas e opção de uso de impressão colorida
Pranchas numeradas, organizadas e bem apresentadas
Cotas para todos os elementos cuja instalação deva ser feita em posição exata
GERAÇÃO DE PRANCHAS E DOCUMENTAÇÃO
Pavimentos
Itens a verificar Observações
1 2 3 4 5 "N"
Plantas baixas com todas as informações de condutos, fiação, locação dos pontos de utilização, quadros, entrada de energia etc.
Detalhes isométricos e cortes para trechos de difícil identificação em planta baixa
Diagramas unifilares, multifilares e quadros de carga
Legendas de fiação, condutos, símbolos
Detalhes do Padrão de Entrada de energia da concessionária
Listas de materiais verificadas
Gerar memoriais de cálculo e análises para os projetos realizados
