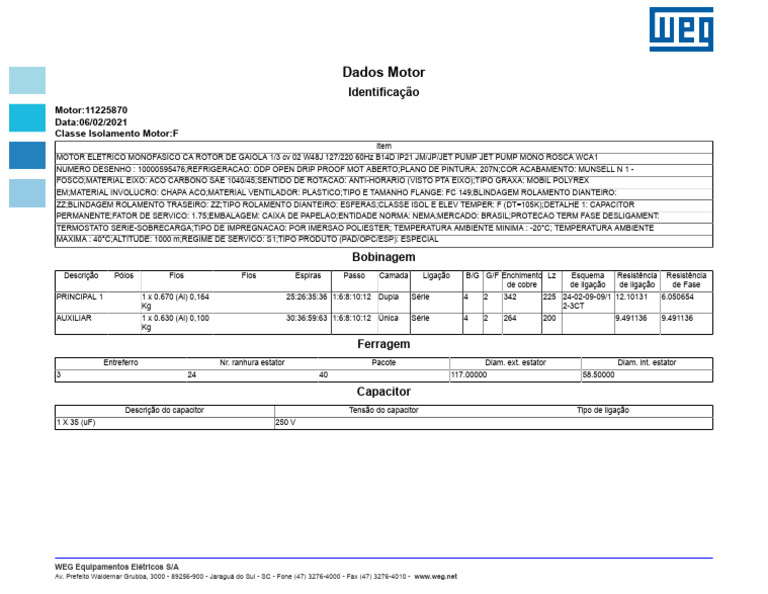

Dados Motor
Identificação
Motor:11225870
Data:06/02/2021
Classe Isolamento Motor:F
Item
MOTOR ELETRICO MONOFASICO CA ROTOR DE GAIOLA 1/3 cv 02 W48J 127/220 60Hz B14D IP21 JM/JP/JET PUMP JET PUMP MONO ROSCA WCA1
NUMERO DESENHO : 10000595476;REFRIGERACAO: ODP OPEN DRIP PROOF MOT ABERTO;PLANO DE PINTURA: 207N;COR ACABAMENTO: MUNSELL N 1 -
FOSCO;MATERIAL EIXO: ACO CARBONO SAE 1040/45;SENTIDO DE ROTACAO: ANTI-HORARIO (VISTO PTA EIXO);TIPO GRAXA: MOBIL POLYREX
EM;MATERIAL INVOLUCRO: CHAPA ACO;MATERIAL VENTILADOR: PLASTICO;TIPO E TAMANHO FLANGE: FC 149;BLINDAGEM ROLAMENTO DIANTEIRO:
ZZ;BLINDAGEM ROLAMENTO TRASEIRO: ZZ;TIPO ROLAMENTO DIANTEIRO: ESFERAS;CLASSE ISOL E ELEV TEMPER: F (DT=105K);DETALHE 1: CAPACITOR
PERMANENTE;FATOR DE SERVICO: 1.75;EMBALAGEM: CAIXA DE PAPELAO;ENTIDADE NORMA: NEMA;MERCADO: BRASIL;PROTECAO TERM FASE DESLIGAMENT:
TERMOSTATO SERIE-SOBRECARGA;TIPO DE IMPREGNACAO: POR IMERSAO POLIESTER; TEMPERATURA AMBIENTE MINIMA : -20°C; TEMPERATURA AMBIENTE
MAXIMA : 40°C;ALTITUDE: 1000 m;REGIME DE SERVICO: S1;TIPO PRODUTO (PAD/OPC/ESP): ESPECIAL
Bobinagem
Descrição Pólos Fios Fios Espiras Passo Camada Ligação B/G G/F Enchimento Lz Esquema Resistência Resistência
de cobre de ligação de ligação de Fase
PRINCIPAL 1 1 x 0.670 (Al) 0,164 25:26:35:36 1:6:8:10:12 Dupla Série 4 2 342 225 24-02-09-09/1 12.10131 6.050654
Kg 2-3CT
AUXILIAR 1 x 0.630 (Al) 0,100 30:36:59:63 1:6:8:10:12 Única Série 4 2 264 200 9.491136 9.491136
Kg
Ferragem
Entreferro Nr. ranhura estator Pacote Diam. ext. estator Diam. int. estator
3 24 40 117.00000 58.50000
Capacitor
Descrição do capacitor Tensão do capacitor Tipo de ligação
1 X 35 (uF) 250 V
