Projeto, play junior, (passo a passo),
7 passos :
1 - lista de materiais,
2 - ferramentas
3 – cortando as madeiras
4 –furando as peças
5 –pintando as peças
6 –montando as peças
7 finalizando
Vamos lá ,então:
1 lista de materiais:
madeiras beneficiadas(sepilhadas): eucalipto ou pinheiro, ou outra
espécie
10 caibros (2 pol .x 3pol.) com 2 metros linear
8 ripão (1pol. x 3pol.) com 3 metros linear
1 ripa (1 pol. x 1 pol.) com 3metros linear
1 ripa (3cm x3cm) com 1 metro linear
obs: pol. =(polegadas)
ferragens:
parafusos:
11 unid. Parafusos francês ( ¼ x 4 pol.)
4 unid. Parafuso francês (1/4 x 3 pol.
1 barra rosqueada 1 metro de (5/16)
8 porcas (5/16)
8arruelas (5/16)
15 arruelas (1/4)
40unidades prego (15/21)
40 unidades parafusos philips (4x 4,0)
10 metros corda 8mm
3 latas tinta,esmalte (a base``água)ou
( esmalte sintético)
(900ml) vermelha ,azul, amarela,
ou da cor da sua preferência.
2 ferramentas:
1 serra circular manual ( deve ser manuseada por proficional , ou
alguém experiente.
1 furadeira manual
brocas de madeira ( 4mm, 8mm e 10 mm )
chaves de boca ou estrela ( 10,13,15)
1 estilete,(para cortar as cordas)
3 rolinhos pequenos para pinturas(1 para cada cor)
3 pinceis pequenos
3 folhas de lixa de madeira (ou ferro) grana 60, grana 100.
1 serrinha de ferro.(manual)
3- cortando as madeiras:
obs : as peças do projetos já estão pintadas, mas é nescesario
primeiro :cortar, furar, lixar e então pintar as peças, e só depois de
secas as peças, então montar o parquinho.
pegue 6 caibros(obs:vermelhos) 2x3 de 2mt e corte com 1,85mt
de comprim. E corta-se então em grau. Os dois lados. em cima
chanfrado como da foto , de maneira que aja um encaixe nas duas
peças.o topo reto . O grau ficara com 10cm e o topo com 5 cm
e na outra parte dos caibros aprox 25° graus .
para achar o grau deve-se juntar 2 peças a parte de cima e abrir em
baixo ,que fique com abertura de 1,90mt ver foto.
e com o uso de uma régua risca-se os pés para achar o grau , e corta-
se uma peça, e com ela de modelo, risca-se as outras, usando,
ela,como modelo.
Depois corta-se, 3 peças(obs: amarelas) com 98cm comprimento e
faz um grau nas duas pontas (25 graus aprox.) ver foto...
Então isso foi só uma previa, vamos repassar as peças cortadas e
dar as medidas de todas das outras peças , que ficará assim:
6 caibros 2x3 cortados com 1,85mt(obs: vermelhos)com graus nas
pontas
1 caibro 2x3 cortado com 1,80mt (amarelo)
corte reto nas pontas.
3 caibros 2x3 cortados com 98cm (obs: amarelo) corte grau 25° nas
pontas.
1 caibro 2x3 cortado com 61cm (amarelo)
corte grau nas pontas.(mão francesa)
1 caibro 2x3 cortado com 60cm (amarelo)
corte grau nas pontas(25°)
1 caibro 2x3 cortado com 41cm (azul)
apoio do escorregador.(cima)
2 caibro 2x3 com 38cm (azul)pé do escorregador.
4 ripa 1x3 corta com 38cm (azul) .(ripa da montagem do
escorregador (de baixo)
6 ripão 1x3 cortado com 1,50mt(azuis)
(madeiras do escorregador)
15 ripas 1x3 cortado com 50 cm (azuis)
(madeiras da escadinha e da passagem)
6 ripas 1x3 cortadas com 38cm(azuis)
ripas dos balanços.
4 ripas cortada com 25cm (azul)ripa da montagem dos balanços.
3 ripas 1x1 com 38cm (amarelas)
ripas do balanço bebe.
8 peças 3cmx3cm cortado com 5cm de comprim. (vermelho)
ripinhas do balanço bebe.
4- furando as peças:
fura-se 2 caibros 2x3 (vermelho) de 1,85,
usando broca 8mm
do pé ate o meio 1metro ver foto.
De cima até 45cm 1furo.
2 caibros de 2x3 com 1,85mt
depois fura-se ,mais dois, caibros.com:
esses são de 2x3 com 1,85mt conprim.
e os outros dois com :
esses são os caibros 2x3 com 1,85mt.
fura-se então o vigotinho2x3 de cima
(1 peça) de 60cm comprim.
pega-se 2 ripas de 75 cm (comprim.) e fura-se em
monta-se então a escadinha:
com as ripas 2 de 75cm e 5 peças de 50cm(as azuis)
fura-se os 3 caibros amarelos de 98cm,
separa dois caibros 2x3 (amarelo(98cm) e fura novamente em um
dos lados de ambas:
esses são os furos ,que apóiam o escorregador.
depois monta-se a base da passagem,(azul),
ver detalhe foto: 2 caibro(amarelo) 2x3 e 9 ripas(azuis) 1x3
de50cm.
depois fura-se a mão francesa:
depois fura-se o vigote de cima do parquinho:
contruindo oescorregador: pega´se 6 ripão 1x3 de 1,50mt comprim.
E mais 4 ripas de 38cm ,e parafusa-se de baixo para cima para não
aparecer os parafusos(4x40) Philips.
4 ripão no acento e dois ripão nas laterais,
lembre-se de deixar 3 cm de sobra nas ripas(38cm) para fixar as
laterais do escorregador.
Fixa então ,por baixo em uma das pontas 2vigote (2x3de38cm) que
será o pé e outro 1vigote(2x3 de 41cm ) que será o apoio>
Deve se furar o topo do vigote de apoio em embas as pontas para
fixar no apoio.
6° --passo :lixando e pintando as peças:
com o uso de lixa 60(grana) lixa-se todas as peças ,quebrando bem
os cantos para eliminas as ferpas, depois lixa-se todas novamente
com lixa 100, para acabamento.
Feito isso ,limpa-se as peças para eliminar a poeira, e sobre dois
cavaletes(podem ser provisórios(feito de ripas) ,colaca-se as peças
a com o auxilio dos rolinhos de pintura ,e os pincéis,(pinta-se todas
as peças.
Da-se duas demão de tintas ,para melhor acabamento.
7 ---passo
Montando ,e finalizando:
Corta-se então com o auxilio de uma serrinha de mão, a barra
rosqueada 5/16) nas seguintes medidas:
2 peças de 18cm comprim.(paraf.que une os caibros de cima com o
amarelo.
1 peça de 15cm(paraf.dos dois últimos caibro
1 peça de 12cm (parafuso da mão francesa)
parafusos ¼ x 4 ( 11 unid) une quase todo o parquinho.
Parafuso(1/4x3) (4unid) une somente a escadinha de subir.
Agora vai ma série de fotos passo a passo.
Do parquinho sendo montado.
monta-se a passagem deitada(facilita na montagem)
coloca-se em pé,
junta-se com a primeira parte montada, e fixa tudo junto,
coloca-se a mão francesa,
fixa o escorregador,
e pindura-se os balanços ,pelos furos e dando, nós após passar os
buracos para fixar as cordas,
-----os balanços:
os balanços seguem as mesmas ordem do escorregador são 3ripas
(38cm + duas 25cm (baixo) esse é um balanço, segue o mesmo
processo e monta o outro,
fura-se com broca 10mm nas pontas dos balanço ,(4 furos ) 2cm
distancia das pontas.
Fura-se as outras ripas nas pontas( 3 ripas 38cm (1x1) 4
ripas(25cm 1x10 ,8 tocos quadrados 5cm. Furar de pé no meio,
ver detalhes nas fotos a seguir:

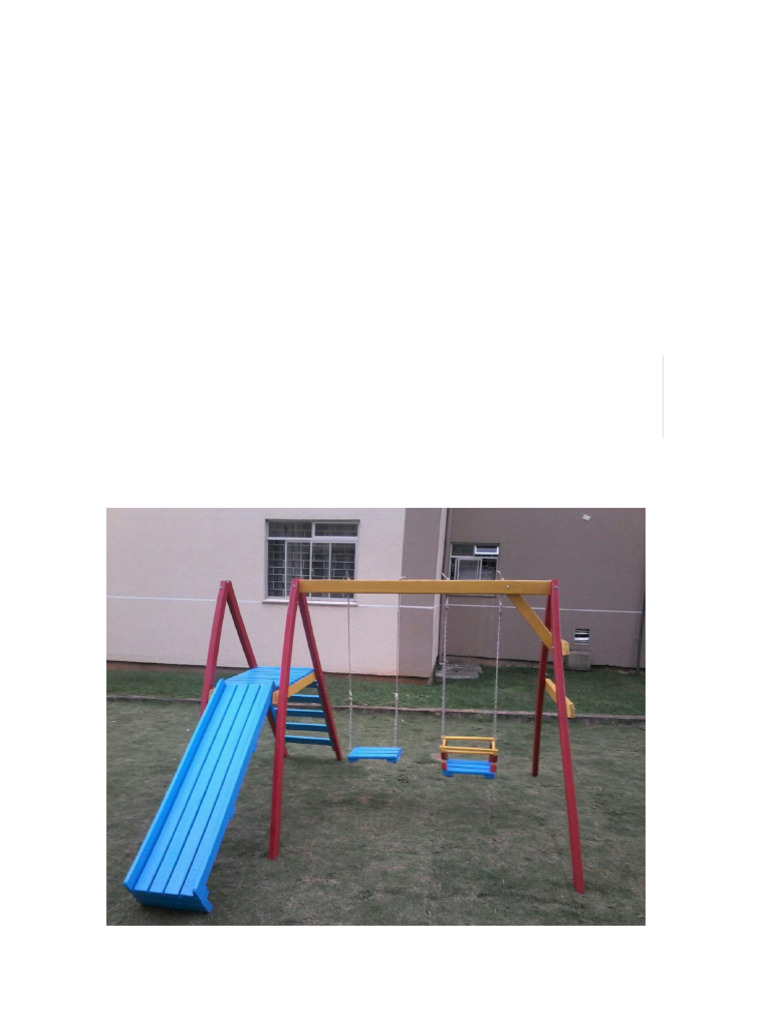

e ai está seu parquinho play Junior ,montado,
Parabéns ,e boa diversão pra criançada:
