Matemática Discreta

VI LISTA DE EXERCÍCIOS – GRAFOS (GABARITO)

Seção 5.1 Terminologia e Aplicações de Grafos 237

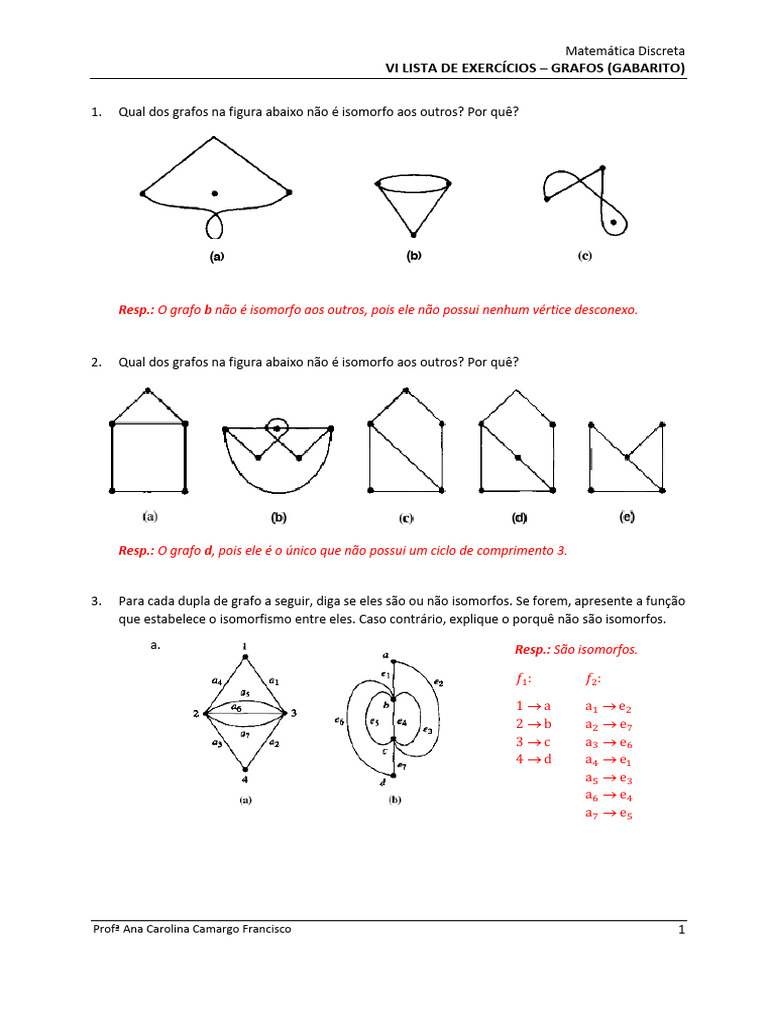

1. Qual dos grafos na figura abaixo não é isomorfo aos outros? Por quê?

(a) (b) (c)

Exercício 7
Resp.: O grafo b não é isomorfo aos outros, pois ele não possui nenhum vértice desconexo.
8. Qual dos grafos na figura abaixo não é isomorfo aos outros? Por quê?
2. Qual dos grafos na figura abaixo não é isomorfo aos outros? Por quê?

(a) (b) (c) (d) (e)

Exercício 8
Resp.: O grafo d, pois ele é o único que não possui um ciclo de comprimento 3.

Para os Exercícios 9 a 14, diga se os dois grafos apresentados são ou não isomorfos. Se forem, apresente
a função quecada
3. Para estabelece o isomorfismo
dupla de grafo a seguir,entre
diga eles; caso
se eles sãocontrário, explique Se
ou não isomorfos. porforem,
quê. apresente a função
que estabelece o isomorfismo entre eles. Caso contrário, explique o porquê não são isomorfos.
a. Resp.: São isomorfos.

𝑓! : 𝑓" :

1®a a! ® e"
2®b a" ® e#
3®c a$ ® e%
4®d a& ® e!
a' ® e$
a% ® e&
a# ® e'
(a) (b)

10.

Profª Ana Carolina Camargo Francisco 1

 Matemática Discreta
VI LISTA DE EXERCÍCIOS – GRAFOS (GABARITO)

b.

Resp.: Não são isomorfos,

pois o grafo (b) possui um
ciclo, enquanto o grafo (a)
não possui nenhum.

c.

Resp.: São isomorfos.

𝑓! : 𝑓" :

a®1 a-b®1-3
b®3 b-c®3-5
c®5 c-d®5-2
d®2 d-e®2-4
e®4 e-a®4-1

d. Resp.: São isomorfos.

𝑓! : 𝑓" :

1®a 1-2®a-b
2®b 1-3®a-d
3®d 1-5®a-e
4®c 1-6®a-f
5®e 2-3®b-d
6®f 2-4®b-c
2-6®b-f
3-4®d-c
3-5®d-e
4-5®c-e
4-6®c-f
e. 5-6®e-f

Resp.: Não são isomorfos, pois o

grafo (b) é conexo, enquanto o
grafo (a) é desconexo.

Profª Ana Carolina Camargo Francisco 2

 Matemática Discreta
VI LISTA DE EXERCÍCIOS – GRAFOS (GABARITO)

f.
Resp.: São isomorfos.

𝑓! : 𝑓" :

1®h 1-2®h-b
2®b 1-7®h-g
3®d 1-4®h-f
4®f 2-8®b-a
5®c 2-3®b-d
6®e 3-5®d-c
7®g 3-4®d-f
8®a 4-6®f-e
5-6®c-e
5-8®c-a
6-7®e-g
7-8®g-a
4. Desenhe a árvore de cada expressão abaixo:
a. [(𝑥 − 2) ∗ 3] + (5 + 4) b. [(2 ∗ 𝑥 − 3 ∗ 𝑦) + 4 ∗ 𝑧] + 1

+ +

* + +
1
- *
-
3 5 4
* *
4 z
x 2

2 x 3 y

c. 1 − (2 − [3 − (4 − 5)]) d. [(6 ÷ 2) ∗ 4] + [(1 + 𝑥) ∗ (5 + 3)]

-
+
-
1 * *
-
2 ÷ + +
4
-
3
6 2 1 x 5 3
4 5

Profª Ana Carolina Camargo Francisco 3

 Matemática Discreta
VI LISTA DE EXERCÍCIOS – GRAFOS (GABARITO)
5. Desenhe uma árvore binária completa de altura 2. Quantos vértices ela tem?

Figura 5.32

Revisão da Seção 5.1

Resp.: 7 vértices.
Técnicas
• Usar da terminologia de grafos
6. Desenhe uma árvore binária completa
• de alturaque
Mostrar 3. Quantos vértices
dois grafos elanão
são ou tem?
isomorfos
• Encontrar uma representação plana de um grafo simples ou demonstrar que nã
• Encontrar o número cromático de um grafo
• Construir árvores para expressões

Idéia Principal

Diversas situações podem ser representadas através de grafos.

ExercíciosResp.:
5.1 15 vértices.
7. Formule uma conjectura sobre quantos vértices
1. Responda as tem uma árvore
seguintes binária
perguntas completa
sobre de altura h
o grafo mostrado a .seguir:
a. Este grafo é simples?
Resp.: 𝒏º 𝒅𝒆 𝒗é𝒓𝒕𝒊𝒄𝒆𝒔 = 𝟐𝒉)𝟏 −b.𝟏 Este grafo é completo?

8. Responda as seguintes perguntas sobre o grafo mostrado a seguir:

a. Este grafo é simples? Resp.: Sim.
b. Este grafo é completo? Resp.: Não.
c. Este grafo é conexo? Resp.: Sim.
d. Existem dois caminhos entre os vértices 3 e 6? Resp.: Sim.
e. Esse grafo possui algum ciclo? Resp.: Sim, possui 1 ciclo.
f. O grafo possui algum vértice cuja remoção o tornaria uma árvore?
Resp.: Sim, o vértice 4.
g. O grafo possui algum vértice cuja remoção o tornaria desconexo?
Resp.: Sim, os vértices 2,3 5 ou 6.
Exercício 1

9. Esboce uma figura para cada um dos seguintes grafos:

a. Um grafo simples com três vértices, cada um com grau 2.

b. Um grafo com quatro vértices, com ciclos de tamanho 1, 2, 3 e 4.

Profª Ana Carolina Camargo Francisco 4

 Matemática Discreta
VI LISTA DE EXERCÍCIOS – GRAFOS (GABARITO)
c. Uma árvore com cinco vértices e altura 1.

10. Responda as perguntas a seguir sobre a árvore abaixo com o vértice a como
raiz.
a. Ela é uma árvore binária? Resp.: Sim.
b. Ela é uma árvore binária completa? Resp.: Não.
c. Qual o pai do vértice e? Resp.: b
d. Qual o filho à esquerda do vértice e? Resp.: Não tem.
e. Qual a altura de g? Resp.: 2.
f. Qual é a altura da árvore? Resp.: 3.

11. Analise o grafo direcionado da figura a seguir para responder às

perguntas abaixo:
a. Quais vértices são alcançáveis a partir do vértice 3? Resp.: 4, 5 e 6.
b. Qual é o comprimento do menor caminho entre 3 e 6? Resp.: 2.
c. Qual é o caminho do vértice 1 ao vértice 6 com comprimento 8?
Exemplo: 1-2, 2-2, 2-1, 1-6, 6-3, 3-4, 4-5, 5-6.

12. Desenhe os grafos a seguir:

a. 𝐾% b. 𝐾$,&

13. Para cada uma das características a seguir, desenhe um grafo ou explique por que um grafo com
essas características pedidas não existe.
a. Grafo com quatro vértices de graus 1, 2, 3 e 4 respectivamente.

b. Grafo simples com quatro vértices de graus 1, 2, 3 e 4 respectivamente.

Resp.: Neste caso é impossível ter um vértice de grau 4 sem a existência de um laço, pois
precisaria ter outros 4 vértices adjacentes e só restam 3.

c. Grafo com quatro vértices de graus 2, 3, 3 e 4 respectivamente.

Profª Ana Carolina Camargo Francisco 5

 Matemática Discreta
VI LISTA DE EXERCÍCIOS – GRAFOS (GABARITO)
d. Grafo com quatro vértices de graus 2, 3, 3 e 3 respectivamente.
Resp.: Para se determinar o número de arestas, basta somar todos os graus e dividir por 2 (pois
cada aresta está sempre entre 2 vértices). Neste caso, a soma dos graus é igual a 11, e como a
11 dividido por 2 não dá número inteiro, essa configuração se torna impossível.

14. Desenhe todos os grafos não-isomorfos, simples com dois vértices.

15. Demonstre que 𝐾",$ é um grafo planar.

16. Demonstre que o grafo a seguir é um grafo planar.

17. Se um grafo simples, conexo e planar tem seis vértices, todos de grau 3, em quantas regiões ele
divide o plano? Resp.: Para usarmos a fórmula de Euler, descobrimos primeiramente o número de
arestas que corresponde à metade da soma de todos os graus dos vértices: (3*6)/2 = 9. Dessa forma,
como N – A + R = 2, então 6 – 9 + R = 2, logo 5 regiões.

18. Se todos os vértices de um grafo simples, conexo e planar têm grau 4 e o número de arestas é 12,
em quantas regiões ele divide o plano? Resp.: A soma dos graus de todos os vértices é dobro da
quantidade de arestas, ou seja, 12*2 = 24. Como todos têm grau 4, segue que temos 24/4 = 6
vértices. Assim, pela fórmula de Euler, segue que 6 – 12 + R = 2, e, portanto, ele divide o plano em
8 regiões.

19. Desenhe o grafo dual do mapa da figura abaixo.

Profª Ana Carolina Camargo Francisco 6

 Matemática Discreta
VI LISTA DE EXERCÍCIOS – GRAFOS (GABARITO)

20. Desenhe um mapa para o qual o grafo da figura a seguir sirva como grafo dual.

21. Encontre o número cromático de cada grafo abaixo:

A (2) A (2)

F (3) F (3)
B (3) C (3) E (4) B (4)
G (3) G (5)

D (3) E (3) D (3) C (3)

Resp.: Resp.:

G, B, E, C, D, F, A
B, C, D, E, F, G, A

Cor 1 à B, C, G Cor 1 à G, A
Cor 2 à D, F, A Cor 2 à B, E
Cor 3 à E Cor 3 à C, F
Cor 4 à D

Obs.: Exercícios retirados do capítulo 5 do livro “Fundamentos Matemáticos para a Ciência da

Computação”, 3ª edição, Judith L. Gersting, LTC.
