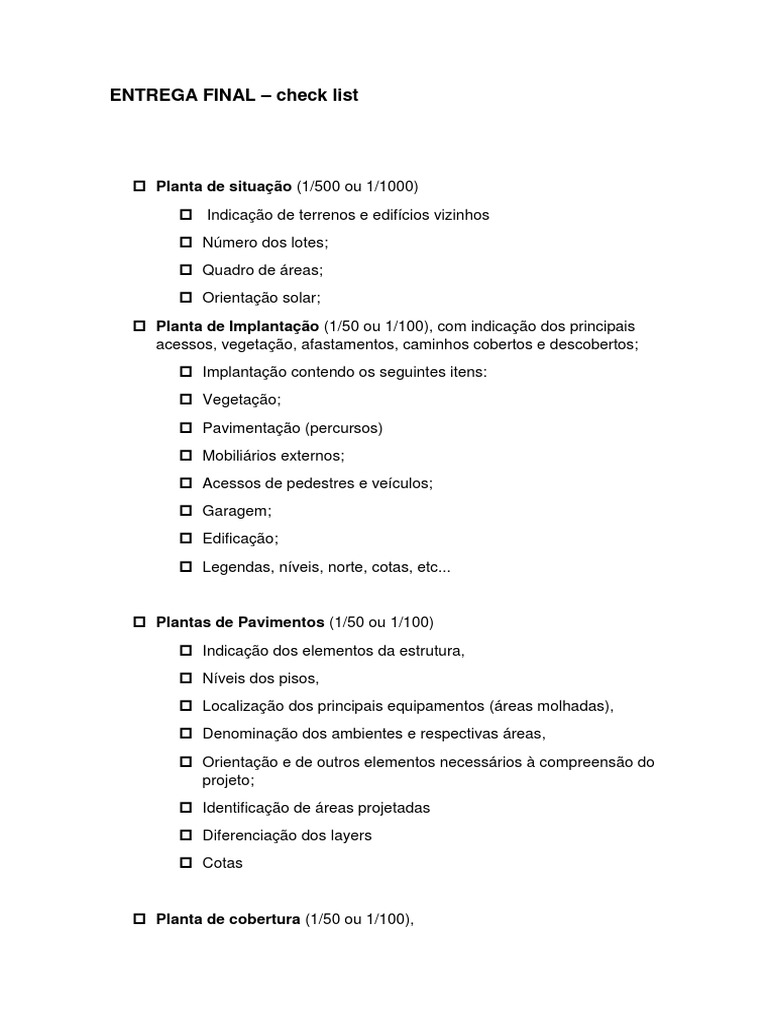

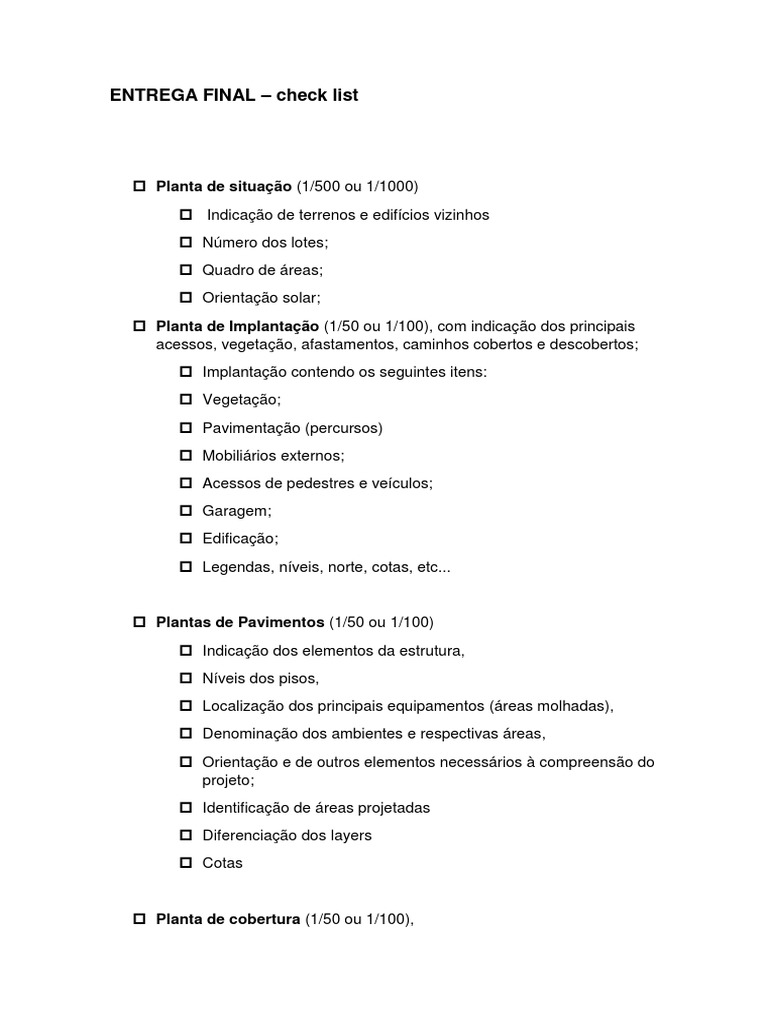

ENTREGA FINAL – check list

 Planta de situação (1/500 ou 1/1000)

 Indicação de terrenos e edifícios vizinhos
 Número dos lotes;
 Quadro de áreas;
 Orientação solar;
 Planta de Implantação (1/50 ou 1/100), com indicação dos principais
acessos, vegetação, afastamentos, caminhos cobertos e descobertos;
 Implantação contendo os seguintes itens:
 Vegetação;
 Pavimentação (percursos)
 Mobiliários externos;
 Acessos de pedestres e veículos;
 Garagem;
 Edificação;
 Legendas, níveis, norte, cotas, etc...

 Plantas de Pavimentos (1/50 ou 1/100)

 Indicação dos elementos da estrutura,
 Níveis dos pisos,
 Localização dos principais equipamentos (áreas molhadas),
 Denominação dos ambientes e respectivas áreas,
 Orientação e de outros elementos necessários à compreensão do
projeto;
 Identificação de áreas projetadas
 Diferenciação dos layers
 Cotas

 Planta de cobertura (1/50 ou 1/100),

  Caimentos,
 Calhas,
 Coletores,
 Caixa d´água,
 Platibandas (com indicação de altura) e rufos;

 Cortes (transversal e longitudinal) (1/50 ou 1/100)

 Indicação das alturas piso a piso,
 Pé-direito,
 Pré-dimensionamento de elementos estruturais,
 Indicação de forro (quando houver),
 Nome dos ambientes;

 Fachadas (1/50 ou 1/100),

 Indicação de esquadrias e elementos externos,
 Materiais de revestimento,
 Texturas,
 Cores;

 Tabelas (Índices urbanísticos, Quadro de esquadria...);

 adicionais (perspectivas, detalhamento...)

Demais informações deverão ser verificadas na NBR 6492/1994
