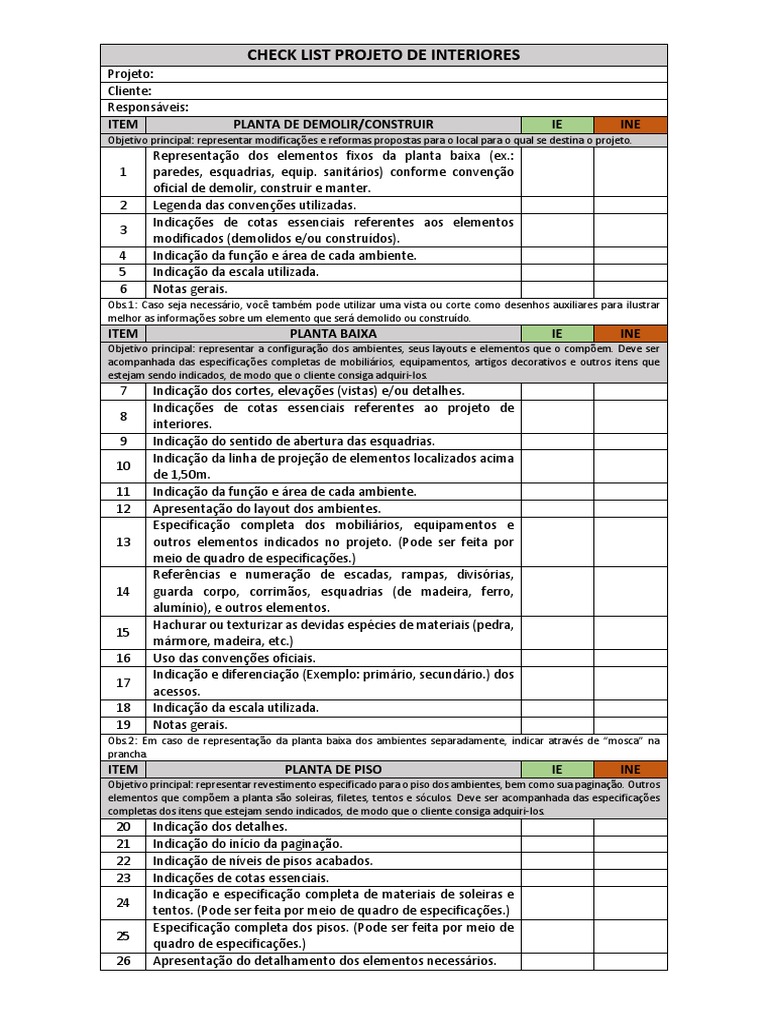

CHECK LIST PROJETO DE INTERIORES

Projeto:
Cliente:
Responsáveis:
ITEM PLANTA DE DEMOLIR/CONSTRUIR IE INE
Objetivo principal: representar modificações e reformas propostas para o local para o qual se destina o projeto.
Representação dos elementos fixos da planta baixa (ex.:
1 paredes, esquadrias, equip. sanitários) conforme convenção
oficial de demolir, construir e manter.
2 Legenda das convenções utilizadas.
Indicações de cotas essenciais referentes aos elementos
3
modificados (demolidos e/ou construídos).
4 Indicação da função e área de cada ambiente.
5 Indicação da escala utilizada.
6 Notas gerais.
Obs.1: Caso seja necessário, você também pode utilizar uma vista ou corte como desenhos auxiliares para ilustrar
melhor as informações sobre um elemento que será demolido ou construído.
ITEM PLANTA BAIXA IE INE
Objetivo principal: representar a configuração dos ambientes, seus layouts e elementos que o compõem. Deve ser
acompanhada das especificações completas de mobiliários, equipamentos, artigos decorativos e outros itens que
estejam sendo indicados, de modo que o cliente consiga adquiri-los.
7 Indicação dos cortes, elevações (vistas) e/ou detalhes.
Indicações de cotas essenciais referentes ao projeto de
8
interiores.
9 Indicação do sentido de abertura das esquadrias.
Indicação da linha de projeção de elementos localizados acima
10
de 1,50m.
11 Indicação da função e área de cada ambiente.
12 Apresentação do layout dos ambientes.
Especificação completa dos mobiliários, equipamentos e
13 outros elementos indicados no projeto. (Pode ser feita por
meio de quadro de especificações.)
Referências e numeração de escadas, rampas, divisórias,
14 guarda corpo, corrimãos, esquadrias (de madeira, ferro,
alumínio), e outros elementos.
Hachurar ou texturizar as devidas espécies de materiais (pedra,
15
mármore, madeira, etc.)
16 Uso das convenções oficiais.
Indicação e diferenciação (Exemplo: primário, secundário.) dos
17
acessos.
18 Indicação da escala utilizada.
19 Notas gerais.
Obs.2: Em caso de representação da planta baixa dos ambientes separadamente, indicar através de “mosca” na
prancha.
ITEM PLANTA DE PISO IE INE
Objetivo principal: representar revestimento especificado para o piso dos ambientes, bem como sua paginação. Outros
elementos que compõem a planta são soleiras, filetes, tentos e sóculos. Deve ser acompanhada das especificações
completas dos itens que estejam sendo indicados, de modo que o cliente consiga adquiri-los.
20 Indicação dos detalhes.
21 Indicação do início da paginação.
22 Indicação de níveis de pisos acabados.
23 Indicações de cotas essenciais.
Indicação e especificação completa de materiais de soleiras e
24
tentos. (Pode ser feita por meio de quadro de especificações.)
Especificação completa dos pisos. (Pode ser feita por meio de
25
quadro de especificações.)
26 Apresentação do detalhamento dos elementos necessários.
 27 Indicação da escala utilizada.
28 Notas gerais.
Obs.3: Não representar layout dos ambientes, com exceção de elementos fixos. (linha fina/clara)
ITEM PLANTA DE TETO IE INE
Objetivo principal: representar o teto dos ambientes, bem como os elementos que o compõem, como o sistema de
iluminação e detalhes de forro. Deve ser acompanhada das especificações completas dos itens que estejam sendo
indicados, de modo que o cliente consiga adquiri-los.
29 Indicação dos cortes gerais e detalhes.
Indicação de cotas parciais e totais necessárias para uma
30
perfeita compreensão de cada elemento representado.
31 Indicação das cotas de níveis do forro.
Indicação e especificação completa de elementos como
32 luminárias, ar condicionado, caixas de som, sprinklers, dentre
outros. (Pode ser feita por meio de quadro de especificações.)
Especificação completa dos materiais utilizados como forros.
33
(Pode ser feita por meio de quadro de especificações.)
34 Apresentação do detalhamento dos elementos necessários.
35 Indicação da escala utilizada.
36 Notas gerais.
ITEM PLANTA DE INDICAÇÃO DE INSTALAÇÕES IE INE
Objetivo principal: representar os pontos de elétrica, gás, tv, telefone, hidráulica, esgoto, etc., conforme as
necessidades do projeto de arquitetura de interiores. Em caso de reforma (modificação da posição de pontos já
existentes) podem ser representados na planta de demolir/construir.
Indicação de cotas necessárias para uma perfeita compreensão
37
de cada elemento representado.
Indicação do local de entrada de energia, água, esgoto e
38
incêndio. (apresentar legenda)
39 Indicação da escala utilizada.
40 Notas gerais.
ITEM VISTAS IE INE
Objetivo principal: representar as superfícies verticais e outros elementos do projeto.
Indicação de cotas necessárias para uma perfeita compreensão
41
de cada elemento representado. (apenas cotas verticais)
Apresentação dos mobiliários, equipamentos e outros
42
elementos indicados no projeto.
Especificação completa dos mobiliários, equipamentos e
43 outros elementos indicados no projeto. (Pode ser feita por
meio de quadro de especificações.)
Especificação completa dos revestimentos e acabamentos das
44 superfícies verticais. (Pode ser feita por meio de quadro de
especificações.)
45 Indicação do início da paginação.
46 Indicação da escala utilizada.
47 Notas gerais.
ITEM DETALHAMENTOS IE INE
Objetivo principal: oferecer maiores informações sobre aspectos do projeto que não tenham ficado claros nos demais
desenhos, especialmente visando a correta execução dos mesmos.
48 Simbologias de representação gráfica.
Indicação de cotas parciais e totais necessárias para uma
49
perfeita compreensão de cada elemento representado.
50 Indicação dos materiais e acessórios utilizados.
51 Marcação de cortes/elevações.
52 Notas gerais.
53 Indicação da escala utilizada.

LEGENDA: IE – Item executado INE – Item não executado
