FACULDADE DE BOA VIAGEM

Departamento de ARQUITETURA E URBANISMO

Disciplina: Projeto Hoteleiro
Professora: Drª Ellen Souza

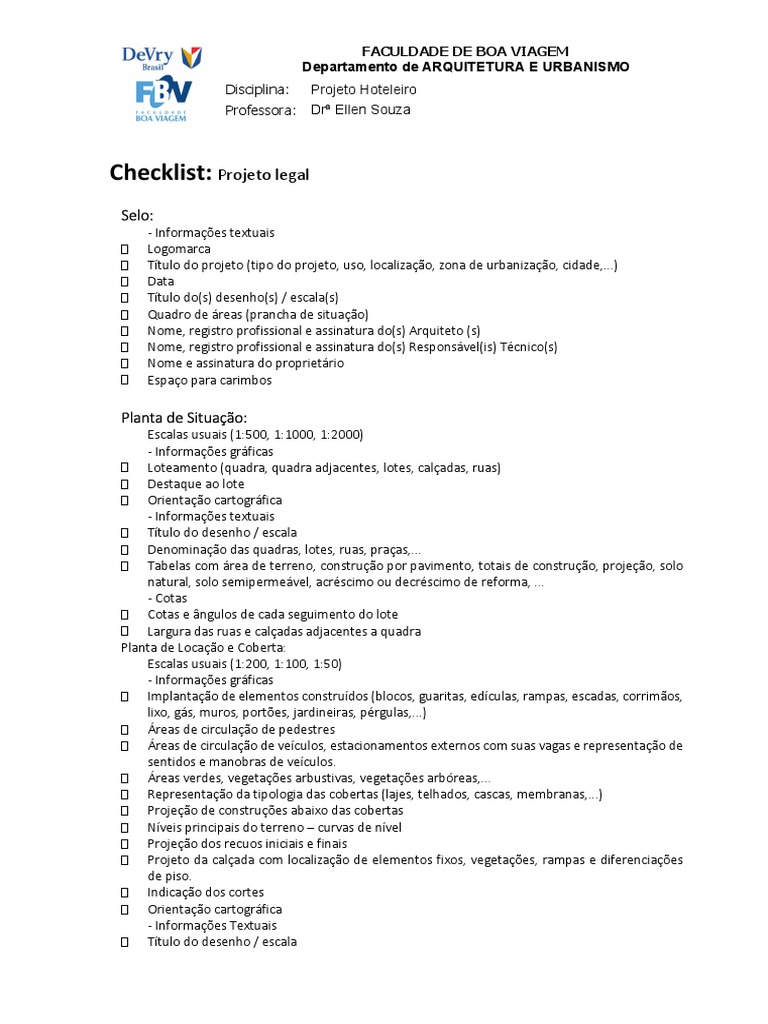

Checklist: Projeto legal

Selo:
- Informações textuais
 Logomarca
 Título do projeto (tipo do projeto, uso, localização, zona de urbanização, cidade,...)
 Data
 Título do(s) desenho(s) / escala(s)
 Quadro de áreas (prancha de situação)
 Nome, registro profissional e assinatura do(s) Arquiteto (s)
 Nome, registro profissional e assinatura do(s) Responsável(is) Técnico(s)
 Nome e assinatura do proprietário
 Espaço para carimbos

Planta de Situação:
Escalas usuais (1:500, 1:1000, 1:2000)
- Informações gráficas
 Loteamento (quadra, quadra adjacentes, lotes, calçadas, ruas)
 Destaque ao lote
 Orientação cartográfica
- Informações textuais
 Título do desenho / escala
 Denominação das quadras, lotes, ruas, praças,...
 Tabelas com área de terreno, construção por pavimento, totais de construção, projeção, solo
natural, solo semipermeável, acréscimo ou decréscimo de reforma, ...
- Cotas
 Cotas e ângulos de cada seguimento do lote
 Largura das ruas e calçadas adjacentes a quadra
Planta de Locação e Coberta:
Escalas usuais (1:200, 1:100, 1:50)
- Informações gráficas
 Implantação de elementos construídos (blocos, guaritas, edículas, rampas, escadas, corrimãos,
lixo, gás, muros, portões, jardineiras, pérgulas,...)
 Áreas de circulação de pedestres
 Áreas de circulação de veículos, estacionamentos externos com suas vagas e representação de
sentidos e manobras de veículos.
 Áreas verdes, vegetações arbustivas, vegetações arbóreas,...
 Representação da tipologia das cobertas (lajes, telhados, cascas, membranas,...)
 Projeção de construções abaixo das cobertas
 Níveis principais do terreno – curvas de nível
 Projeção dos recuos iniciais e finais
 Projeto da calçada com localização de elementos fixos, vegetações, rampas e diferenciações
de piso.
 Indicação dos cortes
 Orientação cartográfica
- Informações Textuais
 Título do desenho / escala
 FACULDADE DE BOA VIAGEM
Departamento de ARQUITETURA E URBANISMO
Disciplina: Projeto Hoteleiro
Professora: Drª Ellen Souza

 Indicação dos acessos de pedestre, veículos e serviço.

 Indicação de sobe/desce
 Numeração de vagas
 Numeração de degraus
 Declividade de rampas
 Indicação do meio-fio
 Indicação dos recuos iniciais e finais
 Indicação de cada seguimento de solo natural com sua respectiva área
 Subestação aérea
 Local para obra de arte
 Indicação da tipologia da coberta e, se for o caso, o tipo de telha (laje impermeabilizada,
telhado em telha canal,...)
 Indicação de caimentos, declividades, calhas, rufos, coletores de águas pluviais,...
 Indicação de para-raios, luz-piloto,...
 Indicação do reservatório superior, tampa de inspeção e capacidade em Litros.
- Cotas
 Dimensões e ângulos de cada seguimento do lote
 Distâncias e ângulos necessários para a correta locação e amarração dos elementos
construídos em relação às divisas do terreno
 Indicação dos recuos iniciais e finais
 Níveis principais do terreno (curvas de nível e cotas de piso em relação ao meio fio)
 Largura e dimensões das calçadas limítrofes ao terreno
 Dimensões dos elementos constitutivos da coberta ( águas, calhas, rufos,...)

Planta de Pavimento Garagem:

Escalas usuais (1:100, 1:75, 1:50)
- Informações gráficas
 Elementos de arquitetura (pilares, paredes, portas, janelas, escadas, rampas,...)
 Principais equipamentos (elevadores, bomba, gerador, reservatório inferior com tampa de
inspeção, medidores, instalações, fossas,...)
 Representação das vagas.
 Representação de sentidos e manobras de veículos.
 Indicação dos cortes
 Orientação cartográfica
- Informações Textuais
 Título do desenho / escala
 Indicação de sobe/desce (para onde)
 Indicação de vazios (para onde)
 Denominação e área de ambientes
 Numeração de vagas
 Numeração de degraus
 Declividade de rampas
 Indicação do reservatório inferior da tampa de inspeção, capacidade em litros, se for o caso.
- Cotas
 Cotas de piso em relação ao meio fio
 Dimensões e distâncias entre elementos de arquitetura (pilares, paredes, portas, janelas,...)
 Largura e comprimento das vagas
 Largura das vias de sentido único e duplo
 Raios de giro
 FACULDADE DE BOA VIAGEM
Departamento de ARQUITETURA E URBANISMO
Disciplina: Projeto Hoteleiro
Professora: Drª Ellen Souza

Planta de cada Pavimento:

Escalas usuais (1:100, 1:75, 1:50)
- Informações gráficas
 Elementos de arquitetura (pilares, paredes, portas, janelas, escadas, rampas,...)
 Principais equipamentos (elevadores, instalações, ar-condicionado,...)
 Elementos fixos (peças sanitárias, balcões, tanques, corrimãos,...)
 Indicação dos cortes
 Orientação cartográfica
- Informações Textuais
 Título do desenho / escala
 Indicação de sobe/desce (para onde)
 Indicação de vazios (para onde)
 Denominação e área de ambientes
 Numeração de degraus
 Declividade de rampas
- Cotas
 Cotas de piso em relação ao meio fio
 Dimensões e distâncias entre elementos de arquitetura (pilares, paredes, portas, janelas,
escadas, rampas...)

Cortes:
Escalas usuais (1:100, 1:75, 1:50)
- Informações gráficas
 Elementos de arquitetura (vigas, lajes, paredes, elementos vazados, pisos elevados, forros,
peles de vidro, portas, janelas, escadas, rampas...)
 Principais equipamentos (elevadores, casa de máquinas, instalações, tubulações de ar-
condicionado,...)
 Elementos fixos (peças sanitárias, balcões, tanques, corrimãos,...)
 Indicação de aberturas/giros de portas e janelas
 Áreas verdes, vegetações arbustivas, vegetações arbóreas,...
 Projeto da calçada com localização de elementos fixos, vegetações e rampas.
 Linhas de interrupção
- Informações Textuais
 Título do desenho / escala
 Indicação de forro
 Denominação dos ambientes
 Indicação do pavimento
 Indicação da tipologia da coberta e, se for o caso, o tipo de telha (laje impermeabilizada,
telhado em telha canal,...)
 Indicação do reservatório inferior da tampa de inspeção, capacidade em litros, se for o caso.
 Indicação do reservatório superior, tampa de inspeção e capacidade em Litros.
 Indicação do meio-fio
- Cotas
 Dimensões e alturas entre elementos de arquitetura (vigas, lajes, elementos vazados, pisos
elevados, forros, peles de vidro, portas, janelas, escadas, rampas...)
 Alturas de Piso a piso, pés-direitos.
 Cotas de nível em relação ao meio fio
 Cota de gabarito
 FACULDADE DE BOA VIAGEM
Departamento de ARQUITETURA E URBANISMO
Disciplina: Projeto Hoteleiro
Professora: Drª Ellen Souza

Fachadas:
Escalas usuais (1:100, 1:75, 1:50)
- Informações gráficas
 Elementos de arquitetura (vigas, lajes, paredes, peles de vidro, portas, janelas, escadas,
rampas,...)
 Indicação de aberturas/giros de portas e janelas
 Linha de Terra
 Linhas de interrupção
- Informações Textuais
 Título do desenho / escala
 Indicação de acessos
 Informações complementares

Checagem das Normas de Representação Gráfica:

 Diferenciação de traços (grosso, médio, fino,...)
 Representação de esquadrias (janela baixa, janela alta, portas,...)
 Representação de elementos em projeção (cobertas, vigas, mezaninos,...)
 Representação de desenhos interrompidos (loteamento, fachadas, escadas, rampas,...)
 Representação de Vazios
 Representação de áreas molhadas
 Representação de peças sanitárias, balcões, tanques de lavagem,...
 Representação de construção e demolição em reformas
