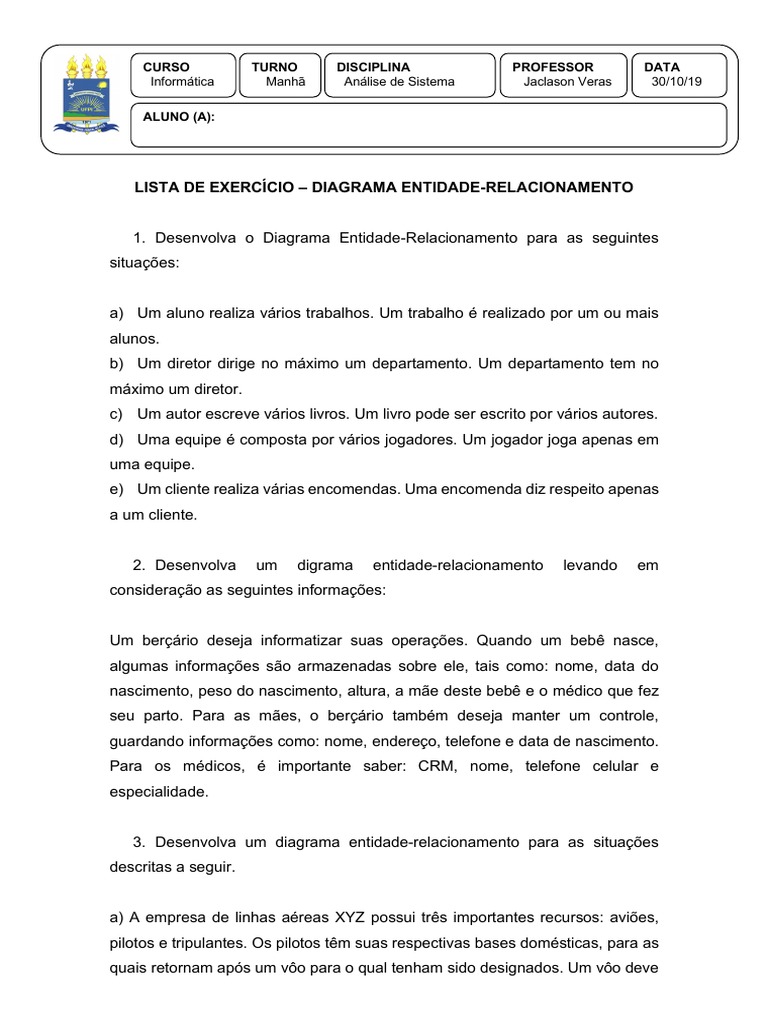

CURSO TURNO DISCIPLINA PROFESSOR DATA

Informática Manhã Análise de Sistema Jaclason Veras 30/10/19

ALUNO (A):

LISTA DE EXERCÍCIO – DIAGRAMA ENTIDADE-RELACIONAMENTO

1. Desenvolva o Diagrama Entidade-Relacionamento para as seguintes

situações:

a) Um aluno realiza vários trabalhos. Um trabalho é realizado por um ou mais

alunos.
b) Um diretor dirige no máximo um departamento. Um departamento tem no
máximo um diretor.
c) Um autor escreve vários livros. Um livro pode ser escrito por vários autores.
d) Uma equipe é composta por vários jogadores. Um jogador joga apenas em
uma equipe.
e) Um cliente realiza várias encomendas. Uma encomenda diz respeito apenas
a um cliente.

2. Desenvolva um digrama entidade-relacionamento levando em

consideração as seguintes informações:

Um berçário deseja informatizar suas operações. Quando um bebê nasce,

algumas informações são armazenadas sobre ele, tais como: nome, data do
nascimento, peso do nascimento, altura, a mãe deste bebê e o médico que fez
seu parto. Para as mães, o berçário também deseja manter um controle,
guardando informações como: nome, endereço, telefone e data de nascimento.
Para os médicos, é importante saber: CRM, nome, telefone celular e
especialidade.

3. Desenvolva um diagrama entidade-relacionamento para as situações

descritas a seguir.

a) A empresa de linhas aéreas XYZ possui três importantes recursos: aviões,

pilotos e tripulantes. Os pilotos têm suas respectivas bases domésticas, para as
quais retornam após um vôo para o qual tenham sido designados. Um vôo deve
ter pelo menos um piloto e um ou mais tripulantes escalados para um avião.
Cada avião tem uma base de manutenção.

b) Um professor pode dar aulas a diversas classes, desde que ele ou ela esteja
qualificado para ensinar a matéria. Cada classe deve ter um professor e pode
ser frequentada por vários alunos. No início de cada semestre as classes são
designadas para as salas, uma para cada classe, que ali comparece
regularmente.

c) Deseja desenvolver um software para auxiliar o controle de um aeroclube que

possui como sócios pilotos, instrutores e alunos de pilotagem. Todos sócios são
identificados pelo número de matrícula, e caracterizados por nome, endereço e
idade. Os pilotos possuem um número de brevê (único). Os instrutores são
pilotos com formação adicional de instrutor, e deve ser registrado o nome do
curso, a data de obtenção do diploma, bem como a instituição. Para os alunos
de pilotagem, guarda-se os registros de todas suas saídas (aulas) para
contabilização de horas para obtenção do brevê. Para cada saída registra-se a
data, instrutor, hora de saída e de chegada, bem como o parecer do instrutor
sobre o vôo. A escola só ministra cursos básicos, e, portanto não há professores
que são alunos de cursos avançados. Para emissão do brevê, é necessário que
o aluno comprove ter o número de horas mínimo de vôo, bem como apresente
os pareceres dos instrutores sobre as habilidades desenvolvidas a cada aula
prática.

4. Crie o Diagrama Entidade Relacionamento de acordo com a descrição

abaixo:
• A empresa C&A Imóveis é organizada em departamentos. Cada
departamento tem um nome, um número e sua descrição. Um departamento
pode ter diversas localizações.
• Um departamento controla um número de projetos, cada qual com um
nome e um número.
• São armazenados o nome do empregado, matrícula, endereço, salário,
sexo e data de nascimento. Um empregado está associado a um departamento,
mas pode trabalhar em diversos projetos, não necessariamente controlados pelo
mesmo departamento. Deve-se saber o número de horas semanais que um
empregado trabalha em cada projeto, bem como o supervisor direto de cada
empregado.
• Cada empregado pode possuir vários dependentes, devendo-se saber,
para cada dependente, o nome, o sexo, a data de nascimento.

5. Construa um Diagrama Entidade-Relacionamento para uma companhia

de seguros de automóveis com um conjunto de clientes, onde cada cliente pode
possuir um ou mais veículos. Cada veículo pode ter um número de acidentes
(sinistros) associados a ele. Lembrando que a concessão de bônus na
renovação do seguro está diretamente relacionada à existência ou não de
sinistros em veículos de propriedade do cliente.

6. Construa um Diagrama Entidade-Relacionamento para as situações

abaixo. Indique a cardinalidade máxima e mínima. Para cada conjunto de
entidades, coloque um conjunto mínimo de atributos, indicando a sua chave.
I – Em uma construtora, um engenheiro pode gerenciar vários projetos, sendo
que cada projeto é gerenciado obrigatória e unicamente por um engenheiro. Um
funcionário pode trabalhar em vários projetos ao mesmo tempo.

II – Em uma clínica odontológica, um dentista pode consultar vários pacientes.

Após consulta, podem ser iniciados os atendimentos, mas nem toda consulta
resulta em atendimento. Um paciente pode ser atendido por mais de um dentista.
O(s) dentista(s) que consulta(m) não precisa(m) ser o(s) mesmo(s) que
atende(m). Deve ser registrada a data, a hora e a descrição de cada
atendimento.
