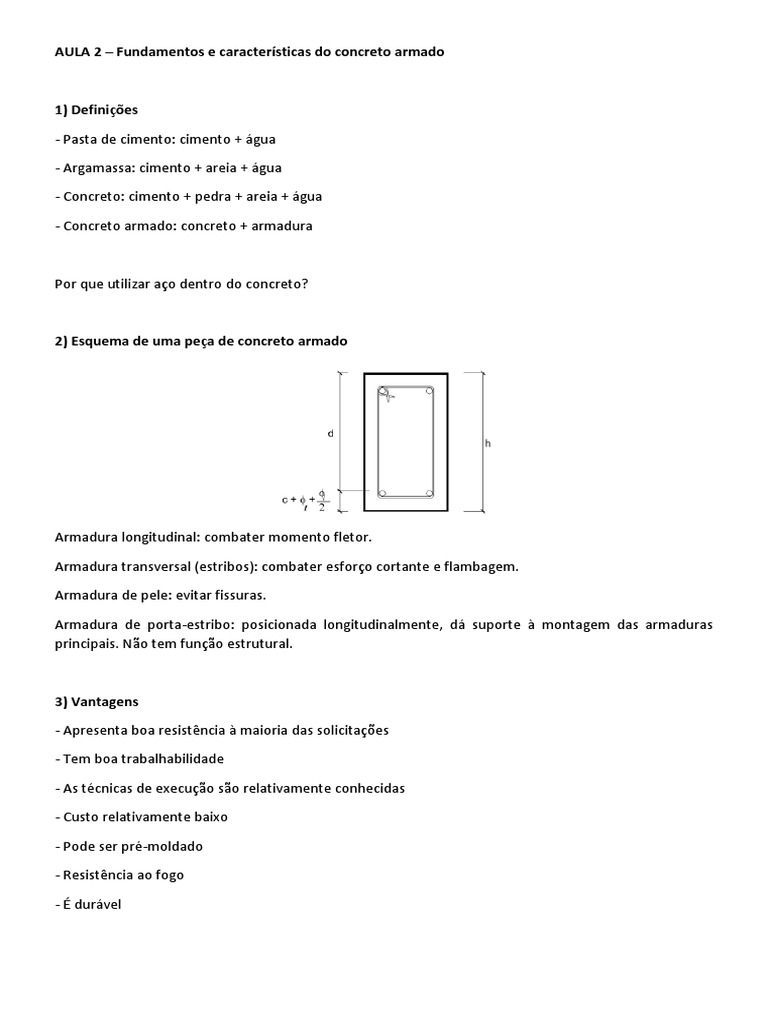

AULA 2 – Fundamentos e características do concreto armado

1) Definições
- Pasta de cimento: cimento + água
- Argamassa: cimento + areia + água
- Concreto: cimento + pedra + areia + água
- Concreto armado: concreto + armadura

Por que utilizar aço dentro do concreto?

2) Esquema de uma peça de concreto armado

Armadura longitudinal: combater momento fletor.

Armadura transversal (estribos): combater esforço cortante e flambagem.
Armadura de pele: evitar fissuras.
Armadura de porta-estribo: posicionada longitudinalmente, dá suporte à montagem das armaduras
principais. Não tem função estrutural.

3) Vantagens
- Apresenta boa resistência à maioria das solicitações
- Tem boa trabalhabilidade
- As técnicas de execução são relativamente conhecidas
- Custo relativamente baixo
- Pode ser pré-moldado
- Resistência ao fogo
- É durável
- Gastos com manutenção reduzidos

4) Desvantagens
- Baixa resistência à tração
- Material frágil
- Peças com grandes dimensões se comparadas a estruturas de aço
- Peso próprio elevado
- Necessidade de formas para molde das peças
- Dificuldade de aplicação de um processo industrializado

5) Normas técnicas
NBR 6118: Projeto de estruturas de concreto armado
NBR 6120: Cargas para cálculo de estruturas de edificações

6) Características e Propriedades do Concreto e do Aço

6.1) Concreto fresco
- Slump test: Verifica a consistência do concreto e ver se a sua trabalhabilidade se adequará para uma
determinada função.

* Valores razoáveis:
Peças de fácil concretagem, com pouca armadura e pouco confinadas (pisos industriais): 6 à 8 cm
Peças de difícil concretagem, com muita armadura e muito confinadas (pilares): 9 à 11 cm

- Bicheiras: são falhas ocorridas no momento do adensamento do concreto, resultando em espaços não
prenchidos.
- Pega do concreto
*Início do tempo de pega: momento de início do endurecimento do concreto. Por volta de 3 horas.
*Fim do tempo de pega: momento final do enrijecimento do concreto e início do ganho da resistência
mecânica. Por volta de 6 horas.

- Cura do concreto
É a técnica que visa à hidratação do concreto com o objetivo de diminuir os efeitos da evaporação da água
na estrutura concretada.
*Tempo de cura: mínimo de 7 dias e máximo de 28 dias.

6.2) Concreto endurecido

- Massa específica (densidade)

𝜌𝑐 = 2500 𝑘𝑔/𝑚³

- Peso específico:

𝛾𝑐 = 25000 𝑁/𝑚³ = 25 𝑘𝑁/𝑚³

Exemplo: Determine o peso total de uma viga de concreto de 0,20x0,50x5,00 m em kN, kgf e tf.
𝑃
𝛾=
𝑉
𝑉 = 0,20 ∗ 0,50 ∗ 5 = 0,5 𝑚3
𝛾 = 25 𝑘𝑁/𝑚³
𝑃 = 𝛾𝑉 = 25 ∗ 0,5 = 12,5 𝑘𝑁
Conversão de unidades:
1 𝑘𝑁 − 100 𝑘𝑔𝑓
1 𝑡𝑓 − 10 𝑘𝑁
1 𝑡𝑓 − 1000 𝑘𝑔𝑓

𝑃 = 12,5 𝑘𝑁 = 1250 𝑘𝑔𝑓

𝑃 = 1,25 𝑡𝑓
Exemplo: Determine o peso total de uma viga de concreto de 0,50x0,50x4,00 m em kN, kgf e tf.
𝑃
𝛾=
𝑉
𝑉 = 0,50 ∗ 0,50 ∗ 4 = 1,0 𝑚3
𝛾 = 25 𝑘𝑁/𝑚³
𝑃 = 𝛾𝑉 = 25 ∗ 1,0 = 25 𝑘𝑁
𝑃 = 25 𝑘𝑁 = 2500 𝑘𝑔𝑓
𝑃 = 2,5 𝑡𝑓

- Resistência à compressão
Determinada por ensaios de corpos-de-prova submetidos à compressão. Obtém-se o fck.
𝑁𝑟𝑢𝑝
𝑓𝑐𝑗 =
𝐴

fck: tensão de resistência à compressão do concreto. É a tensão mínima de ruptura do concreto na

compressão para uma probabilidade de ocorrência em 95% dos casos após 28 dias da concretagem.

Na prática o calculista especifica um valor de fck e o usa nos cálculos.

- Resistência à tração
Pode ser determinada por ensaios de tração ou a partir de relações com o fck:
3 2
𝑓𝑐𝑡,𝑚 = 0,3 ∗ √𝑓𝑐𝑘
𝑓𝑐𝑡𝑘,𝑖𝑛𝑓 = 0,7 ∗ 𝑓𝑐𝑡,𝑚

𝑓𝑐𝑡𝑘,𝑠𝑢𝑝 = 1,3 ∗ 𝑓𝑐𝑡,𝑚

Todos valores são expressos em MPa.

- Módulo de Elasticidade
Pode ser determinado por ensaios ou a partir de relações com o fck:

- módulo de elasticidade inicial: 𝐸𝑐𝑖 = 5600 ∗ √𝑓𝑐𝑘

- módulo de elasticidade secante: 𝐸𝑐𝑠 = 𝛼𝑖 𝐸𝑐𝑖 (utilizado nos cálculos)

𝑓𝑐𝑘
Onde: 𝛼𝑖 = 0,8 + 0,2 80

Todos valores são expressos em MPa.

- Diagrama tensão-deformação

Exemplo: Determine o fck, o fctm, fctk,inf, fctk,sup e módulo de elasticidade secante de um concreto do tipo
C20 em MPa e em kN/cm².
1 kN/cm² - 10 MPa
Concreto C20: 𝑓𝑐𝑘 = 20 𝑀𝑃𝑎 = 2 𝑘𝑁/𝑐𝑚²
3 2 3
𝑓𝑐𝑡,𝑚 = 0,3 ∗ √𝑓𝑐𝑘 = 0,3 ∗ √202 = 2,21 𝑀𝑃𝑎 = 0,221 𝑘𝑁/𝑐𝑚²

𝑓𝑐𝑡𝑘,𝑖𝑛𝑓 = 0,7 ∗ 𝑓𝑐𝑡,𝑚 = 0,7 ∗ 2,21 = 1,55 𝑀𝑃𝑎 = 0,155 𝑘𝑁/𝑐𝑚²

𝑓𝑐𝑡𝑘,𝑠𝑢𝑝 = 1,3 ∗ 𝑓𝑐𝑡,𝑚 = 1,3 ∗ 2,21 = 2,87 𝑀𝑃𝑎 = 0,287 𝑘𝑁/𝑐𝑚²

𝐸𝑠𝑐 = 𝛼𝑖 𝐸𝑐𝑖

𝐸𝑐𝑖 = 5600 ∗ √𝑓𝑐𝑘 = 5600 ∗ √20 = 25043,96 𝑀𝑃𝑎

𝑓𝑐𝑘 20
𝛼𝑖 = 0,8 + 0,2 = 0,8 + 0,2 = 0,85
80 80
𝐸𝑠𝑐 = 25043,96 ∗ 0,85 = 21287,37 𝑀𝑃𝑎 = 2128,737 𝑘𝑁/𝑐𝑚2

Exemplo: Determine o fck, o fctm, fctk,inf, fctk,sup e módulo de elasticidade secante de um concreto do tipo
C30 em MPa e em kN/cm².
Concreto C30: 𝑓𝑐𝑘 = 30 𝑀𝑃𝑎 = 3 𝑘𝑁/𝑐𝑚²
3 2 3
𝑓𝑐𝑡,𝑚 = 0,3 ∗ √𝑓𝑐𝑘 = 0,3 ∗ √302 = 2,90 𝑀𝑃𝑎 = 0,290 𝑘𝑁/𝑐𝑚²

𝑓𝑐𝑡𝑘,𝑖𝑛𝑓 = 0,7 ∗ 𝑓𝑐𝑡,𝑚 = 0,7 ∗ 2,90 = 2,03 𝑀𝑃𝑎 = 0,203 𝑘𝑁/𝑐𝑚²

𝑓𝑐𝑡𝑘,𝑠𝑢𝑝 = 1,3 ∗ 𝑓𝑐𝑡,𝑚 = 1,3 ∗ 2,90 = 3,77 𝑀𝑃𝑎 = 3,77 𝑘𝑁/𝑐𝑚²

𝐸𝑠𝑐 = 𝛼𝑖 𝐸𝑐𝑖

𝐸𝑐𝑖 = 5600 ∗ √𝑓𝑐𝑘 = 5600 ∗ √30 = 30672,46 𝑀𝑃𝑎

𝑓𝑐𝑘 30
𝛼𝑖 = 0,8 + 0,2 = 0,8 + 0,2 = 0,875
80 80
𝐸𝑠𝑐 = 30672,46 ∗ 0,875 = 26838,40 𝑀𝑃𝑎 = 2683,84 𝑘𝑁/𝑐𝑚2

- Cobrimento da armadura
Define-se como cobrimento de armadura a espessura da camada de concreto responsável pela proteção
da armadura ao longo da estrutura. O cobrimento na prática é definido pela agressividade ambiental.

Exemplo: Determine o cobrimento mínimo que as vigas de concreto armado devem ter em um
ambiente urbano.
Ambiente urbano: classe de agressividade II
Cobrimento: 30 mm ou 3 cm
5.3) Aço
Liga metálica formada essencialmente por ferro e carbon
- Massa específica (densidade)

𝜌 = 7850 𝑘𝑔/𝑚³

- Peso específico

𝛾 = 78500 𝑁/𝑚³ = 78,5 𝑘𝑁/𝑚³

- Módulo de elasticidade

𝐸 = 210 𝐺𝑃𝑎 = 210.000 𝑀𝑃𝑎 = 21.000 𝑘𝑁/𝑐𝑚2

- Diagrama tensão-deformação

- Tipos de aço
CA 25 – Tensão de escoamento - 𝑓𝑦𝑘 = 250 𝑀𝑃𝑎 = 25 𝑘𝑁/𝑐𝑚2

CA 50 – Tensão de escoamento - 𝑓𝑦𝑘 = 500 𝑀𝑃𝑎 = 50 𝑘𝑁/𝑐𝑚2 (mais utilizado)

CA 60 – Tensão de escoamento - 𝑓𝑦𝑘 = 600 𝑀𝑃𝑎 = 60 𝑘𝑁/𝑐𝑚2

- Barras comerciais
