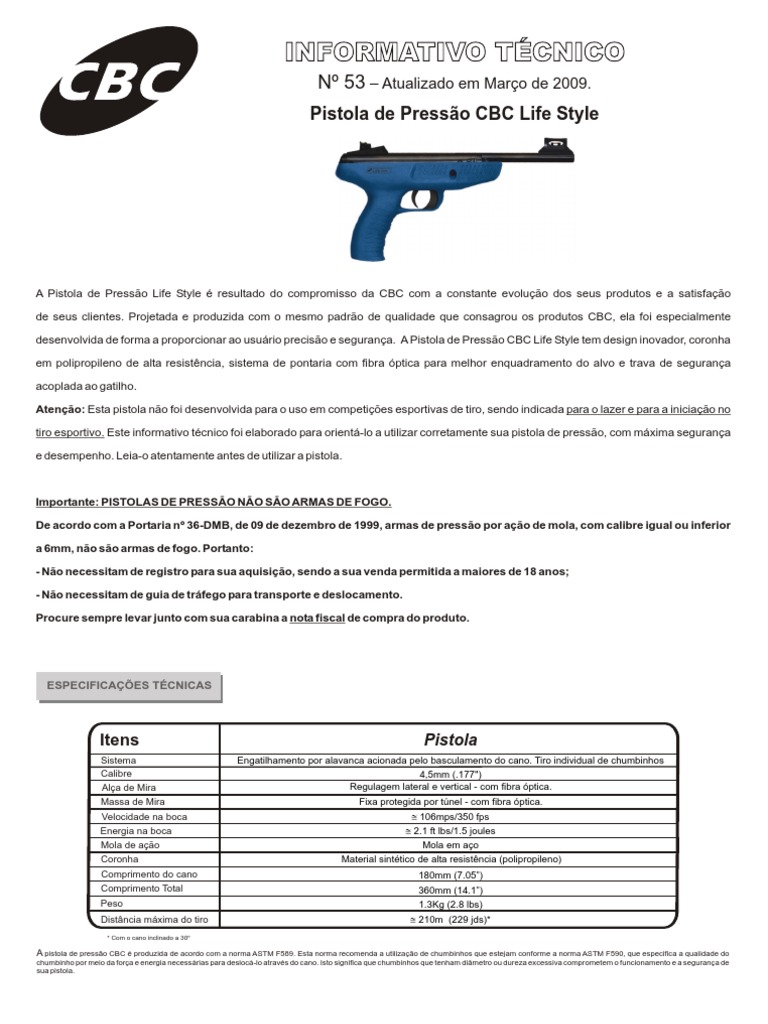

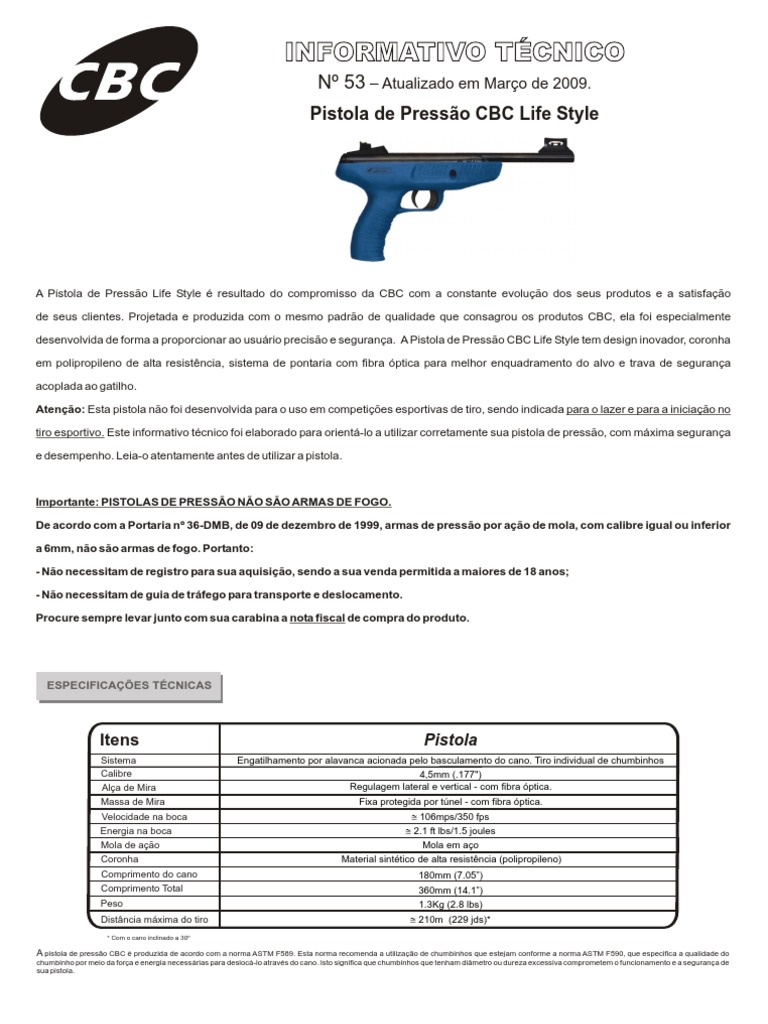

INFORMATIVO TÉCNICO

Nº 53 – Atualizado em Março de 2009.

Pistola de Pressão CBC Life Style

A Pistola de Pressão Life Style é resultado do compromisso da CBC com a constante evolução dos seus produtos e a satisfação
de seus clientes. Projetada e produzida com o mesmo padrão de qualidade que consagrou os produtos CBC, ela foi especialmente
desenvolvida de forma a proporcionar ao usuário precisão e segurança. A Pistola de Pressão CBC Life Style tem design inovador, coronha
em polipropileno de alta resistência, sistema de pontaria com fibra óptica para melhor enquadramento do alvo e trava de segurança
acoplada ao gatilho.
Atenção: Esta pistola não foi desenvolvida para o uso em competições esportivas de tiro, sendo indicada para o lazer e para a iniciação no
tiro esportivo. Este informativo técnico foi elaborado para orientá-lo a utilizar corretamente sua pistola de pressão, com máxima segurança
e desempenho. Leia-o atentamente antes de utilizar a pistola.

Importante: PISTOLAS DE PRESSÃO NÃO SÃO ARMAS DE FOGO.

De acordo com a Portaria nº 36-DMB, de 09 de dezembro de 1999, armas de pressão por ação de mola, com calibre igual ou inferior
a 6mm, não são armas de fogo. Portanto:
- Não necessitam de registro para sua aquisição, sendo a sua venda permitida a maiores de 18 anos;
- Não necessitam de guia de tráfego para transporte e deslocamento.
Procure sempre levar junto com sua carabina a nota fiscal de compra do produto.

ESPECIFICAÇÕES TÉCNICAS

Itens Pistola
Sistema Engatilhamento por alavanca acionada pelo basculamento do cano. Tiro individual de chumbinhos
Calibre 4,5mm (.177")
Alça de Mira Regulagem lateral e vertical - com fibra óptica.
Massa de Mira Fixa protegida por túnel - com fibra óptica.
Velocidade na boca @ 106mps/350 fps
Energia na boca @ 2.1 ft lbs/1.5 joules
Mola de ação Mola em aço
Coronha Material sintético de alta resistência (polipropileno)
Comprimento do cano 180mm (7.05”)
Comprimento Total 360mm (14.1”)
Peso 1.3Kg (2.8 lbs)
Distância máxima do tiro @ 210m (229 jds)*
* Com o cano inclinado a 30º

A pistola de pressão CBC é produzida de acordo com a norma ASTM F589. Esta norma recomenda a utilização de chumbinhos que estejam conforme a norma ASTM F590, que especifica a qualidade do
chumbinho por meio da força e energia necessárias para deslocá-lo através do cano. Isto significa que chumbinhos que tenham diâmetro ou dureza excessiva comprometem o funcionamento e a segurança de
sua pistola.

01
 IDENTIFICAÇÃO DAS PARTES DA PISTOLA

FIG. 01

TRAVA DE SEGURANÇA

A pistola de pressão CBC Life Style possui sistema de segurança com trava (fig. 02) que
atua diretamente sobre o desconector e é acionado automaticamente sempre que a
pistola for engatilhada, garantindo assim maior segurança durante sua utilização.

Recomendações de Segurança:
FIG. 02
Nunca aponte a pistola para pessoas, mesmo que esteja descarregada.
Somente aponte sua pistola para uma direção segura.
Somente municie sua pistola quando for utilizá-la.
Somente deixe a trava de segurança na posição de tiro (destravada) quando for disparar.
Somente ponha o dedo no gatilho no momento do disparo.
Armazene sua pistola desmuniciada, com a trava de segurança acionada (travada) e fora do alcance de crianças e pessoas não
autorizadas. Armazene os chumbinhos separadamente da pistola.
Pistola de pressão não é brinquedo, pode ser letal ou ocasionar sérias lesões se houver mau uso ou descuido.

INSTRUÇÕES PARA ARMAR, MUNICIAR E ATIRAR

ATENÇÃO: Siga sempre as instruções de armar, municiar e atirar. O uso indevido do produto implicará na perda da garantia.
1. Com o cano voltado para uma direção segura, agarre-o firmemente (segurando atrás da massa de mira para não danificá-la) e dobre-o
para baixo e para trás até o seu curso total (fig. 03).
Mantenha seus dedos longe das articulações e/ou boca do cano ao engatilhar ou fechar o cano da pistola (fig. 04). A trava de segurança
será acionada automaticamente.

FIG. 03 FIG. 04

2. Introduza totalmente o chumbinho na câmara da pistola mantendo a cabeça, parte sólida, para frente (fig. 05).
NUNCA alimente sua pistola com mais de um chumbinho para cada disparo.

NUNCA utilize um chumbinho de calibre diferente ao de sua pistola.

02
3. Segure o cano e retorne-o à sua posição original, observando para que o mesmo esteja
totalmente fechado e travado (fig. 03). Mantenha seus dedos longe das articulações ao
engatilhar ou fechar o cano da pistola (fig. 04).
Feche-o de forma suave e sem batê-lo, pois isso poderá entortá-lo.
4. Destrave a pistola empurrando a alavanca da trava de segurança para frente – O PONTO
VERMELHO SERÁ VISÍVEL (fig. 02). Sua pistola está pronta para disparar.
FIG. 05
5. Aponte a pistola para um alvo seguro, pressione o gatilho e dispare.
Importante: Segure sempre a pistola de pressão com as duas mãos, de forma a evitar o recuo.

SISTEMA DE PONTARIA

A pistola de pressão é equipada com um aparelho de pontaria totalmente ajustável, composto por uma alça de mira com regulagem e uma
massa de mira fixa.
CORREÇÃO VERTICAL (fig. 06): Levante a Alça de Mira (B) para elevar o ponto de impacto. Para baixar o ponto de impacto, abaixe a Alça
de Mira. Para correção vertical solte o parafuso do elevador (D) e deslize o Elevador (C) até a posição desejada, então reaperte o parafuso
(fig. 06).
CORREÇÃO LATERAL (fig. 06): A Alça deve ser deslocada no mesmo sentido em que deseja mover o ponto de impacto. Assim, para
deslocar o ponto de impacto, solte o Parafuso da Alça de Mira (A) e desloque-a para o lado desejado, então reaperte o parafuso (fig. 06).

ALVO

ALÇA DE MIRA

MASSA DE MIRA

FIG. 06 FIG. 07

Para o correto posicionamento dos aparelhos de pontaria, as imagens que o atirador deve ver são as mostradas na figura 7.

Este aparelho de pontaria permite uma regulagem de, no mínimo, 02 polegadas de correção vertical e 03 polegadas de correção horizontal.

AGRUPAMENTO

A pistola de pressão foi especialmente desenvolvida para o lazer e para iniciação do tiro
esportivo, não sendo indicada para competições.
De acordo com as normas internacionais de desempenho para este produto, a distância
máxima encontrada entre os centros de impacto mais distantes deve ser de 40mm, em uma MA
IOR
IGU CENT DISTÂ
série de 5 disparos a uma distância de 5 metros da boca do cano até o alvo. AL ROS NC
OU D IA
ME E IM ENT
NO P R
R Q ACTO E
UE
40m
FIG. 08 m

ALVOS

Seja cauteloso ao selecionar um aparador de chumbinho (material colocado atrás do alvo para resistir à sua penetração).
A CBC comercializa o coletor de chumbinhos. Construído em aço, é ideal para a prática do disparo a curtas distâncias em recintos fechados
ou ao ar livre, tornando-se assim uma opção eficaz de coletar todos os chumbos de forma prática e segura. Após a sessão de tiros, os
chumbinhos ficam armazenados em um compartimento traseiro.
Uma pilha de revistas velhas com jornais à frente (para minimizar ricochetes) e colocadas dentro de uma caixa de papelão, pode ser
considerado um bom aparador de chumbinho. Nunca dispare a arma contra uma superfície dura ou de água: um perigoso ricochete poderá
ocorrer.
03
 FIG. 09

DESMUNICIAMENTO DA PISTOLA

É preferível que o desmuniciamento da pistola seja feito disparando o chumbinho em um alvo seguro. Caso isto não seja possível, proceda

da seguinte forma:
1. Trave a pistola
2. Abra o cano.
3. Retire o chumbinho da câmara introduzindo uma haste de limpeza pela boca do cano.
4. Repita os itens 3, 4 e 5 do item INSTRUÇÕES PARA ARMAR, MUNICIAR E ATIRAR para aliviar a tensão da mola de ação.
5. Nunca guarde sua pistola engatilhada, garantindo assim maior vida útil da mola de ação.

MANUTENÇÃO

As partes metálicas expostas (cano, cilindro, cabeças de parafusos, etc.) recebem acabamento de
oxidação negra e devem ser limpas depois de manuseadas para evitar ferrugem. Use um pano
macio levemente lubrificado com óleo mineral fino. As articulações cano/cilindro, eixo da alavanca,
etc., devem ser levemente lubrificadas com gotas de óleo mineral fino, facilmente encontrado em
casas de caça e pesca ou de ferragens (fig. 10).
NUNCA limpe a pistola quando a mesma estiver carregada e certifique-se de que a trava de
FIG. 10
segurança está acionada.

AVISO: Nunca use óleo vegetal (como os de cozinha) para lubrificar a pistola. Proteja-a da umidade e da sujeira.
Nunca armazene a pistola de pressão carregada. Para retirar o chumbinho observe os passos do item desmuniciamento da pistola antes
de guardar. Armazene os chumbinhos separadamente da pistola e mantenha longe de crianças e pessoas não autorizadas. O mau uso ou
descuido pode ocasionar sérias lesões.

GARANTIA

A pistola de pressão CBC Life Style é fabricada sob rigoroso controle de qualidade e submetida a inúmeros testes de funcionamento e

disparo, o que nos permite oferecer aos nossos consumidores garantia contra defeitos de fabricação pelo prazo de 01 ano após a data da

compra. Esta pistola de pressão é garantida pela COMPANHIA BRASILEIRA DE CARTUCHOS, pelo prazo acima informado, nas

condições aqui descritas:

Toda a peça que apresentar defeito de fabricação, será substituída na REDE DE ASSISTÊNCIA TÉCNICA AUTORIZADA CBC sem

custo algum para o proprietário, desde que a arma tenha sido utilizada de acordo com este Informativo Técnico.

A GARANTIA NÃO TERÁ VALIDADE CASO A PISTOLA:

Tenha problemas causados por adaptações, alterações e ajustes feitos por pessoas não autorizadas pela CBC.

Sofra maus tratos, acidentes, quedas, sinistros, ataques de pragas, descuido, limpeza e manutenção em desacordo com as instruções

deste informativo e exposição à intempérie, umidade e maresia.

Durante e após o término do período de garantia do produto, utilize os serviços da REDE DE ASSISTÊNCIA TÉCNICA AUTORIZADA CBC.

04
VISTA EXPLODIDA E RELAÇÃO DE PEÇAS

POS. DESCRIÇÃO - MODELO CÓDIGO POS. DESCRIÇÃO - MODELO CÓDIGO

01 GUIA DA MOLA DE AÇ ÃO 2610096 20 SUBC J C ILINDRO 2610087

02 ARRUELA DE ENC OSTO DA MOLA 2610116 21 PORC A DO GUIA DA MOLA 2610106
03 MOLA DE AÇ ÃO 2610095 22 C ONJUNTO DA ALÇ A DE MIRA 2610111
04 SUBC J DO ÊMBOLO 2610090 23 PINO DE FIX. DO GUIA DA MOLA 269375
05 RETENTOR DO ÊMBOLO 269564 24 TRAVA DO ÊMBOLO 2610101
06 C ONJUNTO DO ÊMBOLO 2610089 25 MOLA DA TRAVA DO ÊMBOLO 2610098
07 C ONJUNTO DA MASSA DE MIRA 2610110 26 MOLA DO DESC ONEC TOR 2610099
08 SUBC J DO C ANO 2610092 27 DESC ONEC TOR 2610135
09 ANEL ELÁSTIC O 2610133 28 EIXO DE APOIO DO DESC ONEC TOR 2610088
10 PINO DA ALAVANC A 2610132 29 EIXO 3,0 X 8,4 mm 268740
11 ALAVANC A DIANTEIRA 2610103 30 GATILHO 2610100
12 EIXO ARTIC ULADOR 2610104 31 TRAVA DE SEGURANÇ A 2610145
13 ALAVANC A TRASEIRA 2610102 32 ÊMBOLO DO C LIC K 2610146
14 MOLA DO TRINC O 2610112 33 MOLA DO C LIC K 2610147
15 TRINC O 2610097 34 EIXO DO GATILHO 267733
16 ANEL DE VEDAÇ ÃO 2610117 35 PINO DE APOIO DA ALAVANC A 2610245
17 PARAFUSO FIXAC AO DO C ANO 2610219 36 PARAFUSO 2610107
18 PARAFUSO 269358 37 C ORONHA 2610134
19 PINO DA TRAVA DO C ANO 269755
05
 CONHEÇA A LINHA COMPLETA DE CARABINAS E PISTOLAS DE PRESSÃO CBC

Pistola de Pressão Life Style

Ideal para quem quer ter momentos de lazer com mais emoção. Disponível no calibre 4,5mm.

Pistola Life Style.

Consulte opções de cores em nosso site:
www.cbc.com.br

Carabinas de Pressão Montenegro Adventure

Mais fácil de engatilhar, as Carabinas de Pressão Montenegro Adventure são mais leves, compactas e silenciosas.
Ideais para iniciação de jovens no tiro esportivo e para o lazer. Disponível no calibre 4,5mm.

Carabina Montenegro Adventure.

Carabina Montenegro Adventure Full.

Acompanha luneta 4x20, coletor de chumbinhos,
alvos, 250 chumbinhos e óculos de proteção.

Carabinas de Pressão Montenegro GII

A linha Montenegro GII é composta por carabinas nos calibre 4,5mm e 5,5mm.

Carabina Montenegro Standard GII. Com coronha em

polipropileno. Disponível nos calibres 4,5mm e 5,5mm.

Carabina Montenegro GII. Com coronha em madeira

de lei. Disponível no calibre 4,5mm. Acompanha luneta 4x20.

Carabina Montenegro F-22 GII, Calibre 5,5mm.

Coronha em madeira de lei. Acompanha bandoleira.

Carabina Montenegro Super GII. Com coronha em madeira

de lei. Disponível nos calibres 4,5mm e 5,5mm. Acompanha luneta 4x32.

Vá a uma loja mais próxima e conheça nossa linha completa de carabinas e pistolas de pressão.
Cadastre-se no site da CBC e receba informações e novidades sobre nossos produtos:
www.cbc.com.br

Quaisquer informações sobre o desempenho deste produto poderão ser fornecidas pela
Central de Atendimento ao Consumidor CBC.
Tel.: +11 2139 8300
Fax: +11 2139 8340
Visite também: Av Humberto de Campos, 3220
09426 900 Ribeirão Pires SP
Respostas para dúvidas mais freqüentes: www.cbc.com.br/maiscbc/faq Tel 11 2139 8300
Assistência técnica e Pontos de venda: www.cbc.com.br/maiscbc/enderecos Fax 11 2139 8340
www.cbc.com.br
06
