U

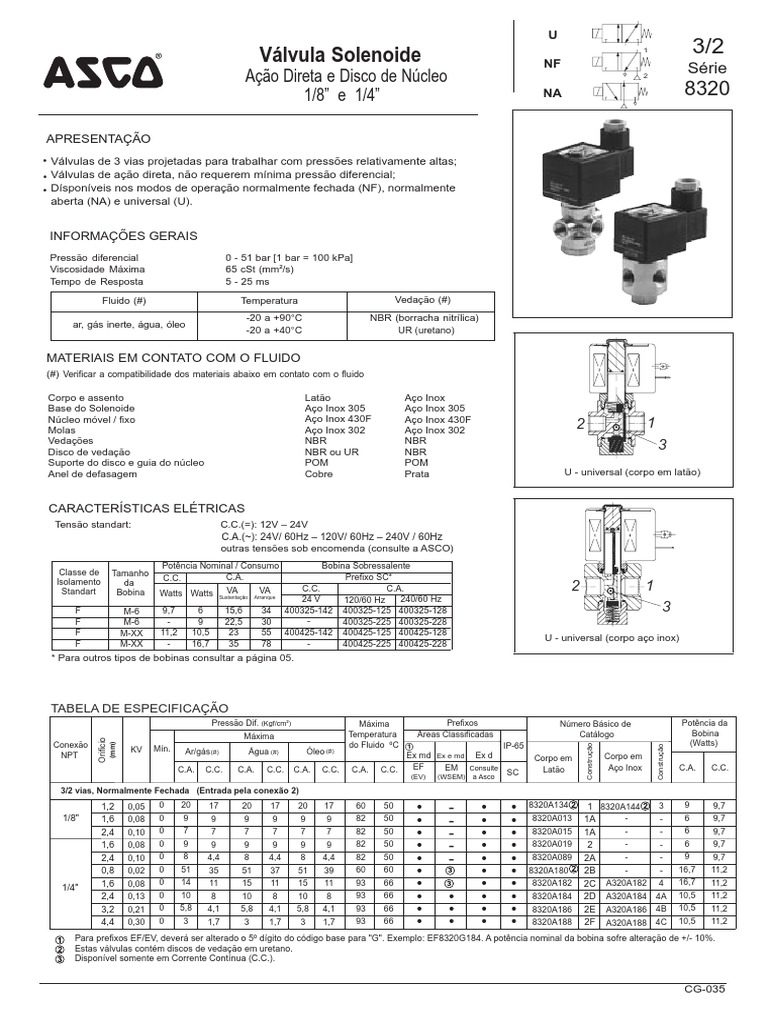

Válvula Solenoide 1 3/2

NF Série
Ação Direta e Disco de Núcleo 2

1/8” e 1/4” NA 8320

APRESENTAÇÃO
Válvulas de 3 vias projetadas para trabalhar com pressões relativamente altas;
Válvulas de ação direta, não requerem mínima pressão diferencial;
Dísponíveis nos modos de operação normalmente fechada (NF), normalmente
aberta (NA) e universal (U).

INFORMAÇÕES GERAIS
Pressão diferencial 0 - 51 bar [1 bar = 100 kPa]
Viscosidade Máxima 65 cSt (mm²/s)
Tempo de Resposta 5 - 25 ms
Fluido (#) Temperatura Vedação (#)
-20 a +90°C NBR (borracha nitrílica)
ar, gás inerte, água, óleo
-20 a +40°C UR (uretano)

MATERIAIS EM CONTATO COM O FLUIDO

(#) Verificar a compatibilidade dos materiais abaixo em contato com o fluido

Corpo e assento Latão Aço Inox

Base do Solenoide Aço Inox 305 Aço Inox 305
Núcleo móvel / fixo Aço Inox 430F Aço Inox 430F
Molas Aço Inox 302 Aço Inox 302
2 1
Vedações NBR NBR
Disco de vedação NBR ou UR NBR
3
Suporte do disco e guia do núcleo POM POM
Anel de defasagem Cobre Prata U - universal (corpo em latão)

CARACTERÍSTICAS ELÉTRICAS
Tensão standart: C.C.(=): 12V – 24V
C.A.(~): 24V/ 60Hz – 120V/ 60Hz – 240V / 60Hz
outras tensões sob encomenda (consulte a ASCO)
Potência Nominal / Consumo Bobina Sobressalente
Classe de Tamanho
C.C. C.A. Prefixo SC*
Isolamento da
Standart Bobina Watts Watts VA VA C.C. C.A. 2 1
Arranque
Sustentação
24 V 120/60 Hz 240/60 Hz
F M-6 9,7 6 15,6 34 400325-142 400325-125 400325-128 3
F M-6 - 9 22,5 30 - 400325-225 400325-228
F M-XX 11,2 10,5 23 55 400425-142 400425-125 400425-128
U - universal (corpo aço inox)
F M-XX - 16,7 35 78 - 400425-225 400425-228
* Para outros tipos de bobinas consultar a página 05.

TABELA DE ESPECIFICAÇÃO
Pressão Dif. (Kgf/cm²) Máxima Prefixos Número Básico de Potência da
Máxima Temperatura Áreas Classificadas Catálogo Bobina
Orifício

(Watts)
(mm)

Conexão do Fluido ºC 1 IP-65

Construção

Construção

KV Mín. Ar/gás (#) Água (#) Óleo (#)

NPT Ex md Ex e md Ex d Corpo em Corpo em
C.A. C.C. C.A. C.C. C.A. C.C. C.A. C.C. EF EM Consulte Latão Aço Inox C.A. C.C.
(WSEM) a Asco
SC
(EV)

3/2 vias, Normalmente Fechada (Entrada pela conexão 2)

1,2 0,05 0 20 17 20 17 20 17 60 50
• - • • 8320A134 1 8320A144 3 9 9,7
1/8" 1,6 0,08 0 9 9 9 9 9 9 82 50
• - • • 8320A013 1A - - 6 9,7
2,4 0,10 0 7 7 7 7 7 7 82 50 • - • • 8320A015 1A - - 6 9,7
1,6 0,08 0 9 9 9 9 9 9 82 50 • - • • 8320A019 2 - - 6 9,7
2,4 0,10 0 8 4,4 8 4,4 8 4,4 82 50 • - • • 8320A089 2A - - 9 9,7
0,8 0,02 0 51 35 51 37 51 39 60 60 • 3 • • 8320A180 2B - - 16,7 11,2

1/4" 1,6 0,08 0 14 11 15 11 15 11 93 66 • 3 • • 8320A182 2C A320A182 4 16,7 11,2

2,4 0,13 0 10 8 10 8 10 8 93 66 • • • • 8320A184 2D A320A184 4A 10,5 11,2
3,2 0,21 0 5,8 4,1 5,8 4,1 5,8 4,1 93 66 • • • • 8320A186 2E A320A186 4B 10,5 11,2
4,4 0,30 0 3 1,7 3 1,7 3 1,7 93 66 • • • • 8320A188 2F A320A188 4C 10,5 11,2

Para prefixos EF/EV, deverá ser alterado o 5º dígito do código base para "G". Exemplo: EF8320G184. A potência nominal da bobina sofre alteração de +/- 10%.
Estas válvulas contém discos de vedação em uretano.
Disponível somente em Corrente Contínua (C.C.).

CG-035
 VÁLVULA SOLENOIDE SÉRIE 8320 / A320

TABELA DE ESPECIFIÇÃO
Pressão Dif. (Kgf/cm²) Máxima Prefixos Número Básico de
Potência da
Máxima Temperatura Áreas Classificadas Catálogo
Bobina
Orifício
(mm)

Conexão do Fluido ºC Ex md

Construção

Construção
KV Mín. Ar/gás (#) Água (#) Óleo (#) Ex e md Ex d IP-65
NPT 1 Corpo em Corpo em
C.A. C.C. C.A. C.C. C.A. C.C. C.A. C.C. EF EM Consulte Latão AISI 316 C.A. C.C.
(WSEM) a Asco
SC
(EV)

3/2 vias, Normalmente Aberta (Entrada pela conexão 3)

1,2 0,05 0 20 17 20 17 20 17 60 50
• - • • 8320A138 1 8320A148 3 9 9,7
1/8" 1,6 0,08 0 9 9 9 9 9 9 82 50
• - • • 8320A027 1A - - 6 9,7
2,4 0,10 0 7 7 7 7 7 7 82 50 • - • • 8320A029 1A - - 6 9,7
1,6 0,08 0 9 9 9 9 9 9 82 50 • - • • 8320A033 2G - - 6 9,7
2,4 0,10 0 8 4,4 8 4,4 8 4,4 82 50 • - • • 8320A091 2H - - 9 9,7
0,8 0,02 0 54 37 56 41 56 41 60 60 • 3 • • 8320A190 2B - - 16,7 11,2

1/4" 1,6 0,08 0 16 11 17 11 17 11 93 65 • 3 • • 8320A192 2I A320A192 4D 16,7 11,2

2,4 0,10 0 10 7 10 7 10 7 93 65 • • • • 8320A194 2J A320A194 4E 10,5 11,2
3,2 0,21 0 4,8 3,7 4,8 3,7 4,8 3,7 93 65 • • • • 8320A196 2J A320A196 4E 10,5 11,2
4,4 0,30 0 2,7 2 2,7 2 2,7 2 93 65 • • • • 8320A198 2K A320A198 4F 10,5 11,2

3/2 vias, Universal (Entrada em qualquer conexão)

1,2 0,05 0 12 9 12 9 12 9 60 50
• - • • 8320A130 1 8320A140 3 9 9,7
1/8" 1,6 0,08 0 7 4,4 7 4,4 7 4,4 82 50
• - • • 8320A001 1B - - 9 9,7
2,4 0,10 0 3,4 3,4 3,4 3,4 3,4 3,4 82 50 • - • • 8320A083 1A - - 6 9,7
1,6 0,08 0 7 4,4 7 4,4 7 4,4 82 50 • - • • 8320A005 2H - - 9 9,7
2,4 0,10 0 2,7 2,7 2,7 2,7 2,7 2,7 82 50 • - • • 8320A085 2G - - 6 9,7
0,8 0,02 0 27 19 28 21 28 21 60 60 • 3 • • 8320A170 2L - - 16,7 11,2

1/4" 1,6 0,08 0 9 5,1 9 5,1 9 5,1 93 65 • • • • 8320A172 2D A320A172 4A 10,5 11,2
2,4 0,10 0 7 4,1 7 4,1 7 4,1 93 65 • 3 • • 8320B174 2M A320B174 4G 16,7 11,2
3,2 0,21 0 3,4 1,7 3,4 1,7 3,4 1,7 93 65 • 3 • • 8320B176 2M A320B176 4G 16,7 11,2
4,4 0,30 0 1,4 0,8 1,4 0,8 1,4 0,8 93 65 • • • • 8320A178 2N A320A178 4H 10,5 11,2

Para prefixos EF/EV, deverá ser alterado o 5º dígito do código base para "G". Exemplo: EF8320G184. A potência nominal da bobina sofre alteração de +/- 10%.
Estas válvulas contém discos de vedação em uretano.
Disponível somente em Corrente Contínua (C.C.).

OPÇÕES E ACESSÓRIOS
• Conexão roscada tipo BSP;
• Operador manual: mantido ou momentâneo;
• Vedações em: FPM, EPDM, CR, PTFE, utilize o sufixo apropriado;
• Bobinas com classe de isolamento “H”;
• Limpeza para uso em oxigênio - Vedação original substituída para CR;
• Tratamento em Níquel Químico (consultar fábrica);
• Pintura em epóxi padrão ASCOVAL ou PETROBRAS (N1735 e N1374) - informar cor;
• Conector plug-in com led e supressor de ruídos (disponível apenas para bobinas “SC”);
• Suporte de montagem;
• Outros.

INSTALAÇÃO
• Instruções de instalação/manutenção incluídas com o produto;
• Vista explodida da válvula mostrando componentes do kit de reparo fornecida sob requisição;

CG-035-2
 VÁLVULA SOLENOIDE SÉRIE 8320 / A320

Dimensões, Pesos e Kit de Reparo. Diagrama de Fluxo

Universal
Kit de Reparo * Peso
Construção H L P W
K Aprox.
Desenergizada Energizada
No. C.A. C.C. (kg)

1 79 33 30 57 39 FV-168699 FV-168700 0,4

1A 79 33 30 57 39 FV-094690 FV-158502 0,4
1B 79 33 30 57 39 FV-097659 FV-158502 0,5
2 89 34 43 66 39 FV-094692 FV-212910 0,5
2A 89 34 43 66 39 0,5 3 3
FV-097800 FV-212910
2B 96 45 43 70 45 FV-182792 FV-186747 0,6 2 1 2 1
2C 96 45 43 70 45 FV-186749 FV-186754 0,6
2D 96 45 43 70 45 FV-186750 FV-186754 0,6
2E 96 45 43 70 45 FV-186748 FV-186756 0,6 Nomalmente aberta
2F 96 45 43 70 45 FV-210370 FV-186755 0,6
2G 89 34 43 66 39 FV-094692 FV-158506 0,5 Desenergizada Energizada

2H 89 34 43 66 39 FV-097800 FV-158506 0,5

2I 96 45 43 70 45 FV-186751 FV-186757 0,6
2J 96 45 43 70 45 FV-186750 FV-186757 0,6
2K 96 45 43 70 45 FV-186748 FV-186752 0,6
2L 96 45 43 70 45 FV-182792 FV-186741 0,6 3 3
Exh. Cyl. Exh. Cyl.
2M 96 45 43 70 45 FV-208784 FV-186754 0,6
FV-186753 FV-186755 0,6 2 1 2 1
2N 96 45 43 70 45
3 79 33 39 56 39 FV-168699 FV-168700 0,4
Press. Press.
4 96 45 40 70 45 FV-186749 FV-186754 0,7
4A 96 45 40 70 45 FV-186750 FV-186754 0,7
4B 96 45 40 70 45 FV-186748 FV-186756 0,7 Nomalmente fechada
4C 96 45 40 70 45 FV-210370 FV-186755 0,7
Desenergizada Energizada
4D 96 45 40 70 45 FV-186751 FV-186757 0,7
4E 96 45 40 70 45 FV-186750 FV-186757 0,7
4F 96 45 40 70 45 FV-186748 FV-186752 0,7
4G 96 45 40 70 45 FV-208784 FV-186754 0,7
4H 96 45 40 70 45 FV-186753 FV-186755 0,7
Press. 3 Cyl. Press. 3 Cyl.

2 1 2 1
Observações:
- Dimensões em “mm” para válvulas montadas com bobinas prefixo “SC”.
Pequenas variações podem ocorrer para montagem com outras bobinas. Exh. Exh.
* Kit de reparo para a versão com bobina Ex d, consultar a Ascoval.

Construção 1 e 2 Construção 3 e 4

W
W

P
P
K H
K H

L L

Constr. 1 = 9,5
Constr. 2 = 11
2 furos de montagem com 8mm de profundidade
para parafusos auto atarraxantes

11

CG-035-3
