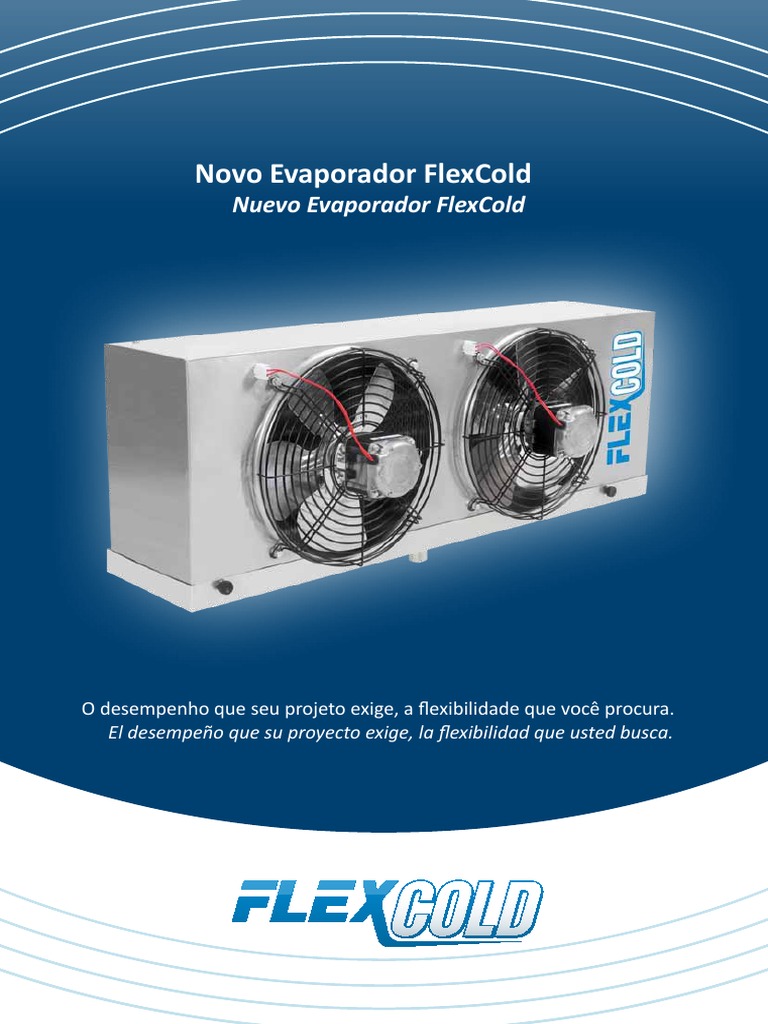

Novo Evaporador FlexCold

Nuevo Evaporador FlexCold

O desempenho que seu projeto exige, a flexibilidade que você procura.

El desempeño que su proyecto exige, la flexibilidad que usted busca.

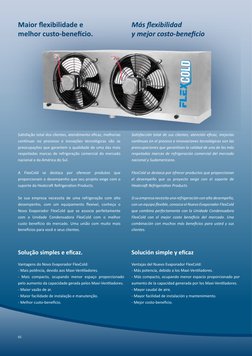

Maior flexibilidade e
melhor custo-benefício.
Satisfação total dos clientes, atendimento eficaz, melhorias
contínuas no processo e inovações tecnológicas são as
preocupações que garantem a qualidade de uma das mais
respeitadas marcas de refrigeração comercial do mercado
nacional e da América do Sul.
A FlexCold se destaca por oferecer produtos que
proporcionam o desempenho que seu projeto exige com o
suporte da Heatcraft Refrigeration Products.
Se sua empresa necessita de uma refrigeração com alto
desempenho, com um equipamento flexível, conheça o
Novo Evaporador FlexCold que se associa perfeitamente
com a Unidade Condensadora FlexCold com o melhor
custo benefício do mercado. Uma união com muito mais
benefícios para você e seus clientes.
Solução simples e eficaz.
Vantagens do Novo Evaporador FlexCold:
- Mais potência, devido aos Maxi-Ventiladores.
- Mais compacto, ocupando menor espaço proporcionado
pelo aumento da capacidade gerada pelos Maxi-Ventiladores.
- Maior vazão de ar.
- Maior facilidade de instalação e manutenção.
- Melhor custo-benefício.
02
Más flexibilidad
y mejor costo-beneficio
Satisfacción total de sus clientes, atención eficaz, mejorías
continuas en el proceso e innovaciones tecnológicas son las
preocupaciones que garantizan la calidad de una de las más
respetadas marcas de refrigeración comercial del mercado
nacional y Sudamericano.
FlexCold se destaca por ofrecer productos que proporcionan
el desempeño que su proyecto exige con el soporte de
Heatcraft Refrigeration Products.
Si su empresa necesita una refrigeración con alto desempeño,
con un equipo flexible, conozca el Nuevo Evaporador FlexCold
que combina perfectamente con la Unidade Condensadora
FlexCold con el mejor costo beneficio del mercado. Una
combinación con muchos más beneficios para usted y sus
clientes.
Solución simple y eficaz
Ventajas del Nuevo Evaporador FlexCold:
- Más potencia, debido a los Maxi-Ventiladores.
- Más compacto, ocupando menor espacio proporcionado por
aumento de la capacidad generada por los Maxi-Ventiladores.
- Mayor caudal de aire.
- Mayor facilidad de instalación y mantenimiento.
- Mejor costo-beneficio.

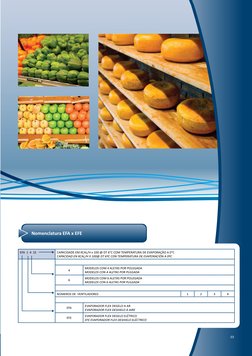

 Nomenclatura EFA x EFE

EFA 1 4 15 CAPACIDADE EM KCAL/H x 100 @ DT 6°C COM TEMPERATURA DE EVAPORAÇÃO A 0°C

CAPACIDAD EN KCAL/H X 100@ DT 6ºC CON TEMPERATURA DE EVAPORACIÓN A 0ºC

MODELOS COM 4 ALETAS POR POLEGADA

4
MODELOS CON 4 ALETAS POR PULGADA
MODELOS COM 6 ALETAS POR POLEGADA
6
MODELOS CON 6 ALETAS POR PULGADA

NÚMEROS DE VENTILADORES 1 2 3 4

EVAPORADOR FLEX DEGELO A AR

EFA
EVAPORADOR FLEX DESHIELO A AIRE
EVAPORADOR FLEX DEGELO ELÉTRICO
EFE
EFE EVAPORADOR FLEX DESHIELO ELÉCTRICO

03
 Dados de capacidades
Datos de capacidades

MODELOS EFA e EFE EM 60 Hz ( Para 50Hz Multiplicar por 0,87)

MODELOS EFA Y EFE EN 60 HZ ( PARA 50HZ MULTIPLICAR POR 0,87)
MODELOS COM CAPACIDADE EM Kcal/h - DT = 6°C / CAPACIDAD EN KCAL/H - DT = 6°C DADOS DOS VENTILADORES
4 FPI TEMPERATURA DE EVAPORAÇÃO / TEMPERATURA DE EVAPORACIÓN DATOS DE LOS VENTILADORES
Vazão Diametro Flecha de
MODELOS 10°C 5°C 0°C -5°C -10°C -15°C -20°C -25°C -30°C -35°C -40°C Caudal
Quant.
Diámetro ar / aire
CON 4 FPI Cant.
(m³/h) (mm) (m)

EFA1415
1640 1570 1490 1400 1340 1320 1270 1240 1200 1140 1100 1514 1 305 9
EFE1415

EFA1418
1970 1890 1790 1680 1610 1580 1530 1490 1440 1370 1320 1458 1 305 9
EFE1418

EFA2425
2800 2660 2520 2370 2260 2220 2140 2080 2020 1940 1880 2922 2 305 9
EFE2425

EFA2436
4038 3838 3639 3420 3268 3192 3097 3002 2907 2803 2689 2794 2 305 9
EFE2436

EFA3443
4800 4570 4340 4070 3880 3790 3690 3580 3470 3340 3210 4317 3 305 9
EFE3443

EFA3449
5500 5220 4940 4650 4430 4330 4220 4080 3950 3810 3660 4115 3 305 9
EFE3449

EFA4456
6220 5910 5600 5200 4840 4730 4610 4470 4320 4170 4010 5708 4 305 9
EFE4456

EFA4469
7620 7240 6860 6370 5930 5790 5640 5470 5290 5110 4910 5416 4 305 9
EFE4469

MODELOS EFA e EFE EM 60 Hz ( Para 50Hz Multiplicar por 0,87) / MODELOS EFA Y EFE EN 60 HZ ( PARA 50HZ MULTIPLICAR POR 0,87)
MODELOS COM CAPACIDADE EM Kcal/h - DT = 6°C / CAPACIDAD EN KCAL/H - DT = 6°C DADOS DOS VENTILADORES
6 FPI TEMPERATURA DE EVAPORAÇÃO / TEMPERATURA DE EVAPORACIÓN DATOS DE LOS VENTILADORES
Vazão Diametro Flecha de
MODELOS 10°C 5°C 0°C -5°C -10°C -15°C -20°C -25°C -30°C -35°C -40°C Caudal
Quant.
Diámetro ar / aire
CON 6 FPI Cant.
(m³/h) (mm) (m)

EFA1618
2000 1920 1810 1690 1620 1600 1540 1500 1460 N/A N/A 1489 1 305 9
EFE1618

EFA1622
2410 2310 2170 2030 1950 1920 1850 1800 1750 N/A N/A 1429 1 305 9
EFE1622

EFA2631
3420 3260 3060 2860 2740 2690 2590 2520 2450 N/A N/A 2867 2 305 9
EFE2631

EFA2644
4930 4700 4420 4130 3960 3870 3750 3640 3530 N/A N/A 2727 2 305 9
EFE2644

EFA3653
5870 5600 5270 4910 4700 4590 4470 4340 4210 N/A N/A 4232 3 305 9
EFE3653

EFA3660
6720 6390 6000 5620 5370 5250 5110 4940 4790 N/A N/A 3983 3 305 9
EFE3660

EFA4668
7600 7240 6800 6280 5870 5730 5580 5410 5240 N/A N/A 5594 4 305 9
EFE4668

EFA4683
9310 8870 8330 7690 7190 7020 6830 6620 6420 N/A N/A 5232 4 305 9
EFE4683

NOTAS
1 - Utilizar modelo EFE para temperaturas de câmara abaixo de 2°C
2- Dt = Temperatuva interna - Temperatura de evaporação.
3- Capacidades baseadas em R-22, R-507 e R404A. Para capacidades
com R134a, multiplicar por 0,9
NOTAS
1 - Utilizar modelo EFE para temperaturas de cámara abajo de 2ºC
2 – Dt = Temperatura interna – temperatura de evaporación.
3- Capacidades basadas en R-22, R-507 y R404A. Para capacidades
con R134a, multiplicar por 0,9

04

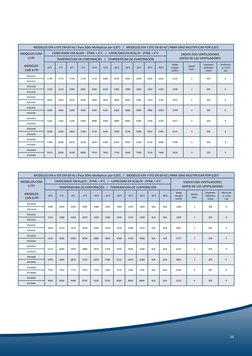

 MODELOS EFA e EFE EM 60 Hz ( Para 50Hz Multiplicar por 0,87) / MODELOS EFA Y EFE EN 60 HZ ( PARA 50HZ MULTIPLICAR POR 0,87)
MODELOS COM CAPACIDADE EM Kcal/h - DTML = 6°C / CAPACIDAD EN KCAL/H - DTML = 6°C DADOS DOS VENTILADORES
4 FPI TEMPERATURA DE EVAPORAÇÃO / TEMPERATURA DE EVAPORACIÓN DATOS DE LOS VENTILADORES
Vazão Diametro Flecha de
MODELOS 10°C 5°C 0°C -5°C -10°C -15°C -20°C -25°C -30°C -35°C -40°C Caudal
Quant.
Diámetro ar / aire
CON 4 FPI Cant.
(m³/h) (mm) (m)

EFA1415
1790 1770 1750 1730 1710 1690 1670 1650 1630 1620 1610 1514 1 305 9
EFE1415

EFA1418
2150 2120 2090 2060 2040 2020 2000 1980 1960 1940 1920 1458 1 305 9
EFE1418

EFA2425
3050 3010 2970 2930 2900 2870 2840 2810 2780 2750 2730 2922 2 305 9
EFE2425

EFA2436
4400 4340 4290 4240 4190 4140 4100 4060 4020 3980 3950 2794 2 305 9
EFE2436

EFA3443
5230 5160 5100 5040 4980 4930 4880 4830 4780 4740 4700 4317 3 305 9
EFE3443

EFA3449
6000 5920 5850 5780 5710 5650 5590 5530 5480 5430 5390 4115 3 305 9
EFE3449

EFA4456
6780 6690 6610 6530 6450 6380 6310 6250 6190 6130 6080 5708 4 305 9
EFE4456

EFA4469
8310 8200 8100 8000 7910 7820 7740 7660 7590 7520 7460 5416 4 305 9
EFE4469

MODELOS EFA e EFE EM 60 Hz ( Para 50Hz Multiplicar por 0,87) / MODELOS EFA Y EFE EN 60 HZ ( PARA 50HZ MULTIPLICAR POR 0,87)
MODELOS COM CAPACIDADE EM Kcal/h - DTML = 6°C / CAPACIDAD EN KCAL/H - DTML = 6°C DADOS DOS VENTILADORES
6 FPI TEMPERATURA DE EVAPORAÇÃO / TEMPERATURA DE EVAPORACIÓN DATOS DE LOS VENTILADORES
Vazão Diametro Flecha de
MODELOS 10°C 5°C 0°C -5°C -10°C -15°C -20°C -25°C -30°C -35°C -40°C Caudal
Quant.
Diámetro ar / aire
CON 6 FPI Cant.
(m³/h) (mm) (m)

EFA1618
2080 2050 2020 2000 1980 1960 1940 1920 1900 N/A N/A 1489 1 305 9
EFE1618

EFA1622
2510 2480 2450 2420 2390 2360 2340 2320 2300 N/A N/A 1429 1 305 9
EFE1622

EFA2631
3560 3510 3470 3430 3390 3350 3310 3280 3250 N/A N/A 2867 2 305 9
EFE2631

EFA2644
5130 5060 5000 4940 4880 4830 4780 4730 4680 N/A N/A 2727 2 305 9
EFE2644

EFA3653
6110 6030 5950 5880 5810 5750 5690 5630 5580 N/A N/A 4232 3 305 9
EFE3653

EFA3660
6990 6900 6810 6730 6650 6580 6510 6440 6380 N/A N/A 3983 3 305 9
EFE3660

EFA4668
7910 7810 7710 7620 7530 7450 7370 7300 7230 N/A N/A 5594 4 305 9
EFE4668

EFA4683
9690 9560 9440 9330 9220 9120 9020 8930 8840 N/A N/A 5232 4 305 9
EFE4683

05

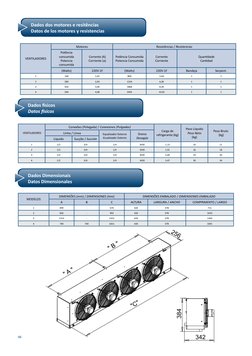

 Dados dos motores e resitências
Datos de los motores y resistencias

Motores Resistências / Resistencias

Potência
consumida Corrente (A) Potência Consumida Corrente Quantidade
VENTILADORES
Potencia Corriente (a) Potencia Consumida Corriente Cantidad
consumida
(Watts) 220V-1F (Watts) 220V-1F Bandeja Serpent.
1 140 1,02 800 3,64 1 1

2 280 2,04 1334 6,06 1 1

3 420 3,06 1868 8,49 1 1

4 560 4,08 2402 10,92 1 1

Dados físicos
Datos físicos

Conexões (Polegada) / Conexiones (Pulgadas)

Peso Líquido
Carga de Peso Bruto
VENTILADORES Linha / Línea Equalizador Externo Dreno Peso Neto
refrigerante (kg) (kg)
Ecualizador Externo Desagüe (kg)
Líquido Sucção / Succión
1 1/2 3/4 1/4 M30 1,13 10 11

2 1/2 3/4 1/4 M30 1,91 16 18

3 1/2 3/4 1/4 M30 2,69 23 26

4 1/2 3/4 1/4 M30 3,47 30 34

Dados Dimensionais
Datos Dimensionales

DIMENSÕES (mm) / DIMENSIONES (mm) DIMENSÕES EMBALADO / DIMENSIONES EMBALADO

MODELOS
A B C ALTURA LARGURA / ANCHO COMPRIMENTO / LARGO
1 499 - 670 420 378 711

2 826 - 992 420 378 1033

3 1153 - 1322 420 378 1363

4 740 740 1651 420 378 1691

06

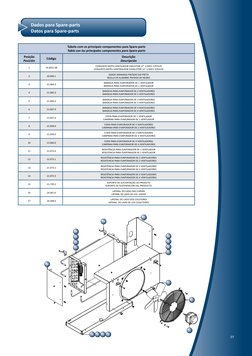

 Dados para Spare-parts
Datos para Spare-parts

Tabela com os principais componentes para Spare-parts

Tabla con los principales componentes para Spare-parts
Posição Descrição
Código
Posición Descripción
CONJUNTO MOTO-VENTILADOR EXAUSTOR 12” 1/20CV 4 PÓLOS
1 14.6031.08
CONJUNTO MOTO-VENTINALDOR EXHAUSTOR 12” 1/20CV 4 POLOS

GRADE ARAMADA PINTADO EM PRETO

2 20.690.1
REJILLA DE ALAMBRE PINTADA DE NEGRO

BANDEJA PARA EVAPORADOR DE 1 VENTILADOR

3 21.064.0
BANDEJA PARA EVAPORADOR DE 1 VENTILADOR

BANDEJA PARA EVAPORADOR DE 2 VENTILADORES

4 21.065.0
BANDEJA PARA EVAPORADOR DE 2 VENTILADORES

BANDEJA PARA EVAPORADOR DE 3 VENTILADORES

5 21.066.0
BANDEJA PARA EVAPORADOR DE 3 VENTILADORES

BANDEJA PARA EVAPORADOR DE 4 VENTILADORES

6 21.067.0
BANDEJA PARA EVAPORADOR DE 4 VENTILADORES

COIFA PARA EVAPORADOR DE 1 VENTILADOR

7 21.057.0
CAMPANA PARA EVAPORADOR DE 1 VENTILADOR

COIFA PARA EVAPORADOR DE 2 VENTILADORES

8 21.058.0
CAMPANA PARA EVAPORADOR DE 2 VENTILADORES

COIFA PARA EVAPORADOR DE 3 VENTILADORES

9 21.059.0
CAMPANA PARA EVAPORADOR DE 3 VENTILADORES

COIFA PARA EVAPORADOR DE 4 VENTILADORES

10 21.060.0
CAMPANA PARA EVAPORADOR DE 4 VENTILADORES

RESISTÊNCIA PARA EVAPORADOR DE 1 VENTILADOR

11 21.073.0
RESISTENCIA PARA EVAPORADOR DE 1 VENTILADOR

RESISTÊNCIA PARA EVAPORADOR DE 2 VENTILADORES

12 21.073.1
RESISTENCIA PARA EVAPORADOR DE 2 VENTILADORES

RESISTÊNCIA PARA EVAPORADOR DE 3 VENTILADORES

13 21.073.2
RESISTENCIA PARA EVAPORADOR DE 3 VENTILADORES

RESISTÊNCIA PARA EVAPORADOR DE 4 VENTILADORES

14 21.073.3
RESISTENCIA PARA EVAPORADOR DE 4 VENTILADORES

SUPORTE DE SUSTENTAÇÃO DO PRODUTO

15 21.739.2
SOPORTE DE SUSTENTACIÓN DEL PRODUCTO

LATERAL DO LADO DAS CURVAS

16 24.367.0
LATERAL DE LADO DE LOS CODOS

LATERAL DO LADO DOS COLETORES

17 24.368.0
LATERAL DE LADO DE LOS COLECTORES

07

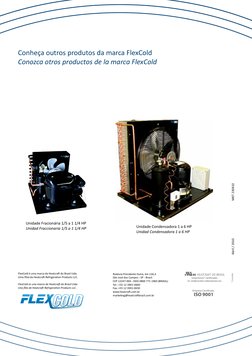

Conheça outros produtos da marca FlexCold
Conozca otros productos de la marca FlexCold

MKT 230410
Unidade Fracionária 1/5 a 1 1/4 HP
Unidad Fraccionaria 1/5 a 1 1/4 HP Unidade Condensadora 1 a 6 HP
Unidad Condensadora 1 a 6 HP Abril / 2010

FlexCold é uma marca da Heatcraft do Brasil Ltda. Rodovia Presidente Dutra, km 134,3
* Consultar

Uma filial da Heatcraft Refrigeration Products LLC. São José dos Campos - SP - Brasil Serpentinas* certificadas
CEP 12247-004 - DDG 0800 771 1960 (BRASIL) UL Underwriters laboratories Inc.
FlexCold es una marca de Heatcraft do Brasil Ltda. Tel.: +55 12 3901-0600
Una filia de Heatcraft Refrigeration Products LLC. Fax: +55 12 3901-0650
www.heatcraft.com.br Empresa Certificada
marketing@heatcraftbrasil.com.br ISO 9001
