60

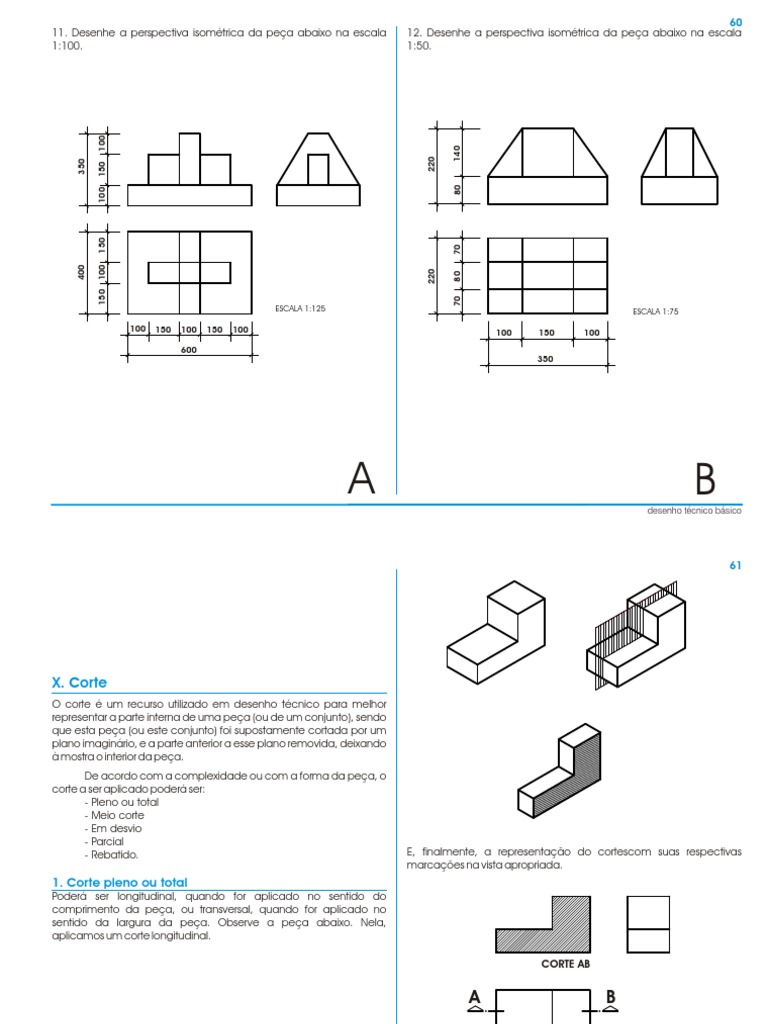

11. Desenhe a perspectiva isométrica da peça abaixo na escala 12. Desenhe a perspectiva isométrica da peça abaixo na escala
1:100. 1:50.

100

140
220
350

150

80
100
150

70
400

150 100

220

80
70
ESCALA 1:125 ESCALA 1:75

100 150 100 150 100 100 150 100

600
350

A B
desenho técnico básico
 61

X. Corte
O corte é um recurso utilizado em desenho técnico para melhor
representar a parte interna de uma peça (ou de um conjunto), sendo
que esta peça (ou este conjunto) foi supostamente cortada por um
plano imaginário, e a parte anterior a esse plano removida, deixando
à mostra o interior da peça.
De acordo com a complexidade ou com a forma da peça, o
corte a ser aplicado poderá ser:
- Pleno ou total
- Meio corte
- Em desvio
- Parcial
- Rebatido. E, finalmente, a representação do cortescom suas respectivas
marcações na vista apropriada.
1. Corte pleno ou total
Poderá ser longitudinal, quando for aplicado no sentido do
comprimento da peça, ou transversal, quando for aplicado no
sentido da largura da peça. Observe a peça abaixo. Nela,
aplicamos um corte longitudinal.

CORTE AB

A B

desenho técnico básico

 62
Observe agora a peça abaixo. Nela aplicamos um corte E, finalmente, a representação dos dois cortes com suas respectivas
longitudinal, B, e um transversal, CD. marcações na vista apropriada. Observe a marcação dos cortes na
vista superior.

CORTE AB CORTE CD

C
A B

ESCALA DO DESENHO

D
desenho técnico básico
 63
2. Hachuras 3. Exercício
Faça o exercício a seguir. Observando a perspectiva e a marcação
do corte, represente-o na vista apropriada. A peça é feita de
concreto.

Ferro Aço Cobre, Bronze,

Latão, etc.

Cortiça, Feltro, Couro, Alumínio, Magnésio, Borracha, Plásticos

Fibra, Tecidos, etc. Ligas Leves e Isolantes

Chumbo, Zinco, Ligas

Antifricção Mármore, Ardósia, Rocha
Vidro, Porcelana,
Material Cerâmico

Alvenaria Terra Concreto

Madeira Longitudinal A B

Areia Água Madeira Transversal

desenho técnico básico

 64
1. Desenhe as três vistas da peça abaixo na escala 1:100, faça a 2. Desenhe as três vistas da peça abaixo na escala 1:50, faça a
marcação do corte longitudinal e represente-o na vista apropriada. A marcação do corte longitudinal e represente-o na vista apropriada. A
peça é feita de aço. peça é de concreto.

50
60
300 20
35 0
0 0 80
20
60

80
50

440
280

240
80

100
80

0
44
35
0 0
60
80
ESCALA 1:125 ESCALA 1:50

A B
desenho técnico básico
