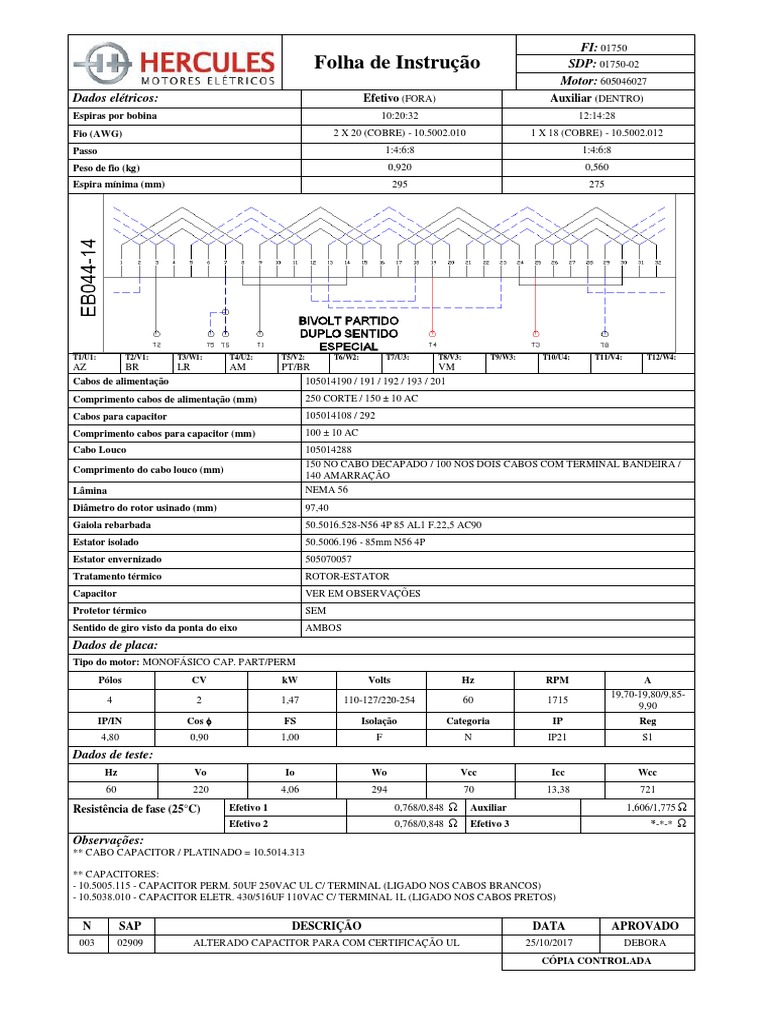

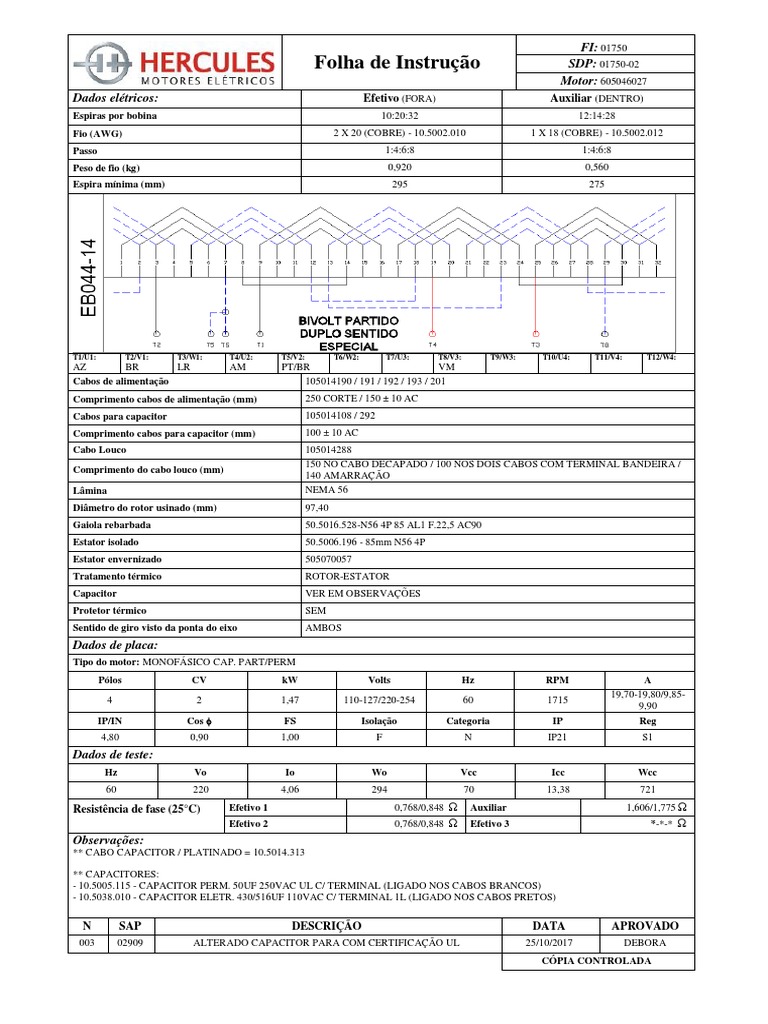

FI: 01750

Folha de Instrução SDP: 01750-02

Motor: 605046027
Dados elétricos: Efetivo (FORA) Auxiliar (DENTRO)
Espiras por bobina 10:20:32 12:14:28
Fio (AWG) 2 X 20 (COBRE) - 10.5002.010 1 X 18 (COBRE) - 10.5002.012
Passo 1:4:6:8 1:4:6:8
Peso de fio (kg) 0,920 0,560
Espira mínima (mm) 295 275

T1/U1: T2/V1: T3/W1: T4/U2: T5/V2: T6/W2: T7/U3: T8/V3: T9/W3: T10/U4: T11/V4: T12/W4:
AZ BR LR AM PT/BR VM
Cabos de alimentação 105014190 / 191 / 192 / 193 / 201
Comprimento cabos de alimentação (mm) 250 CORTE / 150 ± 10 AC
Cabos para capacitor 105014108 / 292
Comprimento cabos para capacitor (mm) 100 ± 10 AC
Cabo Louco 105014288
150 NO CABO DECAPADO / 100 NOS DOIS CABOS COM TERMINAL BANDEIRA /
Comprimento do cabo louco (mm)
140 AMARRAÇÃO
Lâmina NEMA 56
Diâmetro do rotor usinado (mm) 97,40
Gaiola rebarbada 50.5016.528-N56 4P 85 AL1 F.22,5 AC90
Estator isolado 50.5006.196 - 85mm N56 4P
Estator envernizado 505070057
Tratamento térmico ROTOR-ESTATOR
Capacitor VER EM OBSERVAÇÕES
Protetor térmico SEM
Sentido de giro visto da ponta do eixo AMBOS
Dados de placa:
Tipo do motor: MONOFÁSICO CAP. PART/PERM
Pólos CV kW Volts Hz RPM A
19,70-19,80/9,85-
4 2 1,47 110-127/220-254 60 1715
9,90
IP/IN Cos  FS Isolação Categoria IP Reg
4,80 0,90 1,00 F N IP21 S1
Dados de teste:
Hz Vo Io Wo Vcc Icc Wcc
60 220 4,06 294 70 13,38 721

Resistência de fase (25°C) Efetivo 1 0,768/0,848 Ω Auxiliar 1,606/1,775 Ω

Efetivo 2 0,768/0,848 Ω Efetivo 3 *-*-* Ω
Observações:
** CABO CAPACITOR / PLATINADO = 10.5014.313

** CAPACITORES:
- 10.5005.115 - CAPACITOR PERM. 50UF 250VAC UL C/ TERMINAL (LIGADO NOS CABOS BRANCOS)
- 10.5038.010 - CAPACITOR ELETR. 430/516UF 110VAC C/ TERMINAL 1L (LIGADO NOS CABOS PRETOS)

N SAP DESCRIÇÃO DATA APROVADO

003 02909 ALTERADO CAPACITOR PARA COM CERTIFICAÇÃO UL 25/10/2017 DEBORA
CÓPIA CONTROLADA
