Serviço Público Federal

Universidade Federal da Bahia

Faculdade de Arquitetura
Núcleo de Expressão Gráfica, Simulação, Projeto e Planejamento
Endereço: Rua Caetano Moura n°121- CEP 40210-350 - Salvador / Bahia

Desenho Técnico IIA

Prof.ª Cássia Mascarenhas
Prof.º José Ferreira Nobre Neto
Prof.ª Thais Schettini

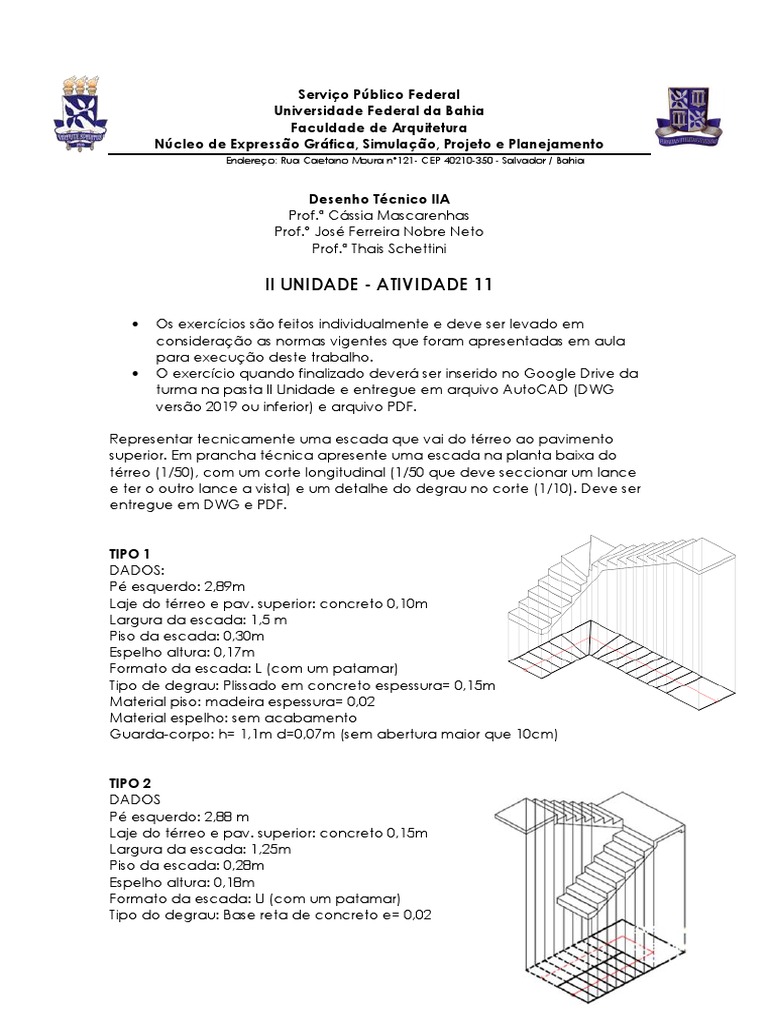

II UNIDADE - ATIVIDADE 11

• Os exercícios são feitos individualmente e deve ser levado em

consideração as normas vigentes que foram apresentadas em aula
para execução deste trabalho.
• O exercício quando finalizado deverá ser inserido no Google Drive da
turma na pasta II Unidade e entregue em arquivo AutoCAD (DWG
versão 2019 ou inferior) e arquivo PDF.

Representar tecnicamente uma escada que vai do térreo ao pavimento

superior. Em prancha técnica apresente uma escada na planta baixa do
térreo (1/50), com um corte longitudinal (1/50 que deve seccionar um lance
e ter o outro lance a vista) e um detalhe do degrau no corte (1/10). Deve ser
entregue em DWG e PDF.

TIPO 1
DADOS:
Pé esquerdo: 2,89m
Laje do térreo e pav. superior: concreto 0,10m
Largura da escada: 1,5 m
Piso da escada: 0,30m
Espelho altura: 0,17m
Formato da escada: L (com um patamar)
Tipo de degrau: Plissado em concreto espessura= 0,15m
Material piso: madeira espessura= 0,02
Material espelho: sem acabamento
Guarda-corpo: h= 1,1m d=0,07m (sem abertura maior que 10cm)

TIPO 2
DADOS
Pé esquerdo: 2,88 m
Laje do térreo e pav. superior: concreto 0,15m
Largura da escada: 1,25m
Piso da escada: 0,28m
Espelho altura: 0,18m
Formato da escada: U (com um patamar)
Tipo do degrau: Base reta de concreto e= 0,02
Material Piso: de mármore espessura= 0,02m
Material Espelho: de mármore espessura= 0,01m
Guarda-corpo: h= 1,1m d=0,07m (sem abertura maior que 10cm)

TIPO 3
DADOS
Pé esquerdo: 3,60 m
Laje do térreo e pav. superior: concreto 0,25m
Largura da escada: 1,1m
Piso da escada: 0,28m
Tipo do degrau: Base reta e= 0,10
Espelho altura: 0,18m
Formato da escada: U (com dois patamares)
Material Piso: de mármore espessura= 0,02m
Material Espelho: sem acabamento
Guarda-corpo: h= 1,1m d=0,07m (sem abertura maior que 10cm)

TIPO 4
DADOS:
Pé esquerdo: 3,06m
Laje do térreo e pav. superior: concreto 0,25m
Largura da escada: 0,90 m
Piso da escada: 0,30m
Espelho altura: 0,17m
Formato da escada: L (com dois patamares)
Tipo de degrau: Plissado espessura= 0,02m
Material Piso: de madeira espessura= 0,02m
Material Espelho: de madeira espessura= 0,01m
Guarda-corpo: h= 1,1m d=0,07m (sem abertura maior que 10cm)
