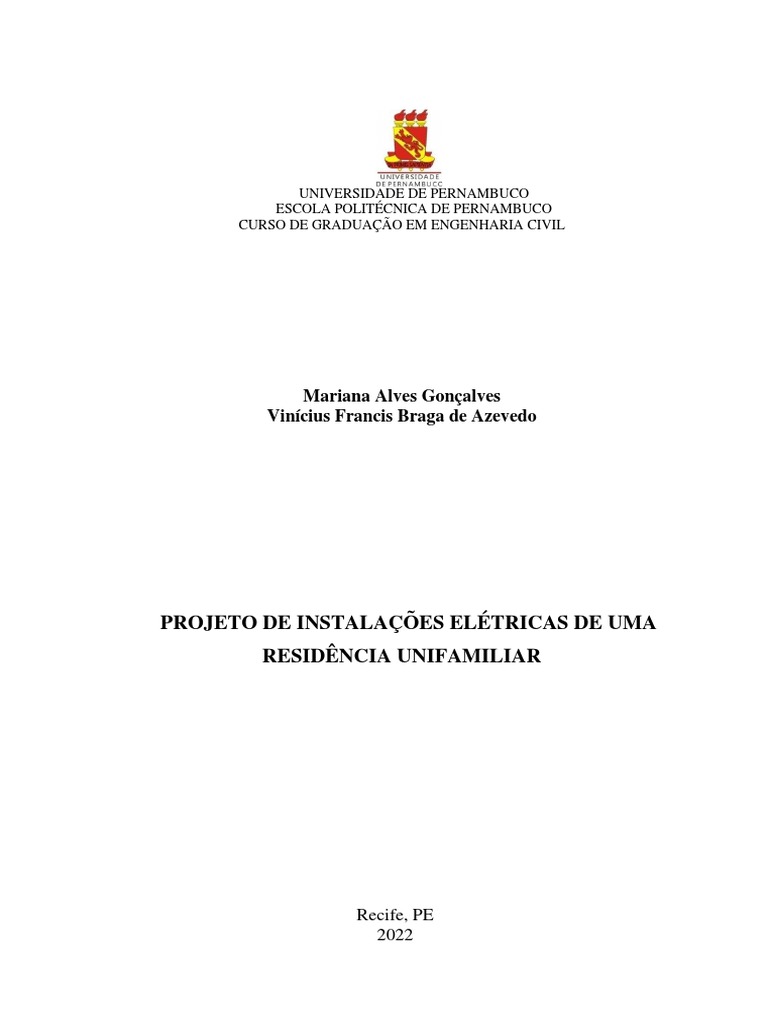

UNIVERSIDADE DE PERNAMBUCO
ESCOLA POLITÉCNICA DE PERNAMBUCO
CURSO DE GRADUAÇÃO EM ENGENHARIA CIVIL

Mariana Alves Gonçalves

Vinícius Francis Braga de Azevedo

PROJETO DE INSTALAÇÕES ELÉTRICAS DE UMA

RESIDÊNCIA UNIFAMILIAR

Recife, PE
2022
 2

Mariana Alves Gonçalves

Vinícius Francis Braga de Azevedo

PROJETO DE INSTALAÇÕES ELÉTRICAS DE UMA

RESIDÊNCIA UNIFAMILIAR

Projeto desenvolvido para a disciplina de Instalações

Prediais, do curso de Engenharia Civil da Escola
Politécnica da Universidade de Pernambuco, como
requisito para composição da nota do 2º Exercício
Escolar.

Professor: Josildo Fernandes da Silva.

Turma: XN.

Recife, PE
2022
 3

SUMÁRIO

1 DESCRIÇÃO GERAL .............................................................................................................. 4

2 NORMAS TÉCNICAS DE REFERÊNCIA............................................................................ 4

3 ENTRADA ................................................................................................................................. 4

4 SISTEMA DE ATERRAMENTO ........................................................................................... 4

5 DISTRIBUIÇÃO DE ENERGIA ............................................................................................. 5

5.1 Quadro de Distribuição ............................................................................................................ 5

5.2 Circuitos Terminais................................................................................................................... 6

6 ILUMINAÇÃO .......................................................................................................................... 6

7 TOMADAS DE USO GERAL (TUG’s) .................................................................................. 7

8 TOMADAS DE USO ESPECÍFICO (TUE’s)......................................................................... 8

9 MEMÓRIA DE CÁLCULO ..................................................................................................... 9

9.1 Previsão de Carga...................................................................................................................... 9

9.1.1 Iluminação .................................................................................................................................. 9

9.1.2 Tomadas .................................................................................................................................... 10

9.2 Divisão dos Circuitos ............................................................................................................... 13

9.3 Divisão dos Disjuntores IDR .................................................................................................. 14

9.4 Cálculo da demanda ................................................................................................................ 15

9.4.1 Cálculo dos disjuntores ............................................................................................................ 15

9.5 Cálculo dos Eletrodutos .......................................................................................................... 16

9.6 Especificação dos Disjuntores ................................................................................................ 16

9.7 Definição da Entrada de Energia ........................................................................................... 17

9.8 Especificações dos Fabricantes .............................................................................................. 18

 4

1 DESCRIÇÃO GERAL

O presente memorial descritivo tem por objetivo estabelecer as normas e orientar o

desenvolvimento da construção da unidade habitacional. O presente Memorial Descritivo
juntamente com as especificações técnicas, projetos e demais complementares.

2 NORMAS TÉCNICAS DE REFERÊNCIA

O projeto de instalações elétricas foi elaborado dentro das seguintes Normas técnicas:

NBR 5410/2004 – Instalações Elétricas de Baixa Tensão;

Ainda, todos os materiais disponibilizados, especificados e citados em aula.

3 ENTRADA

A entrada de energia por parte da concessionária (CELPE) que em Pernambuco é a empresa

NEOENERGIA PERNAMBUCO será feita através do poste da concessionária, o tipo de
fornecimento será trifásico sendo assim sairão 4 condutores, 3 fases (representado pelas cores:
vermelho, marrom e preto) e 1 neutro (representado pela cor azul) . Estes condutores serão
ligados no quadro de medição que estará localizado perto do muro da residência, sendo assim
de fácil acesso ao leitor contratado pela concessionária, não acarretando problemas ao cliente
no futuro. O ramal de distribuição irá conectar o quadro de medição ao quadro geral (localizado
na área de serviço da edificação).

4 SISTEMA DE ATERRAMENTO

A infra-estrutura de aterramento, denominada eletrodo de aterramento será o uso das próprias

armaduras do concreto das fundações. O esquema de aterramento adotado é o TN-S (terra e
neutro separados), desde o quadro geral da instalação. O quadro de distribuição de energia
possuirá barra de terra, na qual serão aterrados os circuitos. Todo e qualquer tipo de aterramento
deverá estar interligado com a malha de terra da subestação, para que seja realizada uma
equipotencialidade do sistema. Vale salientar que, haverá um único ponto de alimentação
diretamente aterrado (o neutro), sendo realizada a ligação de todos os equipamentos a esse
 5

ponto, através de condutores de proteção. Nesse esquema, os condutores neutro (N) e proteção
(PE) são distintos, ou seja, separados, sendo o neutro de cor azul claro e o terra de cor verde.

Os circuitos de distribuição, com exceção do circuito de iluminação, são acompanhados por

condutores de proteção (terra) sempre de acordo com o projeto. O quadro terá o barramento de
terra. Não poderá em nenhuma ocasião, conectar o condutor neutro e de proteção (terra) nos
quadros de Distribuição de cargas geral ou terminal. Todos os condutores de proteção (terra)
são isolados, no interior de eletrodutos, calhas ou outro conduto elétrico, os cabos e fios de
proteção deverão ser isolados.

5 DISTRIBUIÇÃO DE ENERGIA

Atendendo as necessidades da obra o quadro de distribuição, deverão possuir todos os

equipamentos indicados no diagrama unifilar e quadros de carga bem como régua de conectores
para interligação dos circuitos de comando e sinalização. A instalação do quadro de distribuição
da residência será de acordo com as especificações do projeto. O barramento principal deverá
ser executado em cobre eletrolítico, fixado por isoladores e suportes. Deverá ser instalado no
quadro, conforme norma NBR-5410, o Disjuntor Diferencial Residual (DR) de 40 A e 30 mA,
o qual protegerá os circuitos contra correntes de fuga e será acionado o desligamento imediato
da alimentação e evitando que ocorram acidentes. Outra necessidade no quadro, é de
fundamental importância na instalação DR é que cada conjunto de circuitos protegidos com o
DR tenha o seu barramento de neutro independente dos demais. Uma barra de terra, deverá ser
conectada com todas as partes metálicas não destinadas à condução de corrente elétrica.

5.1 Quadro de Distribuição

O Quadro Geral será instalado um disjuntor geral tripolar em caixa moldada, com
especificações conforme projeto. Nesse quadro, também serão instalados os disjuntores para a
alimentação dos circuitos específicos, além dos interruptores diferenciais residuais (DR). Os
disjuntores para os quadros de distribuição são do padrão da STECK e sua disposição deve ser
de acordo com o Diagrama Unifilar, em planta, observando o balanceamento de fases. A
dimensão mínima dos barramentos, em capacidade de condução de corrente, também está
anotada em planta, nos Quadros de Carga. O Quadro de Distribuição deverá ser devidamente
 6

identificado, de forma definitiva e duradoura, em plaqueta acrilica individual e resinada, com a

relação do número dos circuitos e o equipamento equivalente, não podendo ser em papel, fita
crepe ou utilizando fita adesiva ou qualquer adesivo que possa ser retirado. O quadro de
distribuição será embutido na parede e instalado na sala, a fim de facilitar o acesso.O quadro de
distribuição será composto por 14 disjuntores DTM dos circuitos terminais. Ainda, serão
aplicados 3 interruptores DR, acionando o desligamento imediato da alimentação e evitando
que ocorram acidentes.

De acordo com a NBR 5410:2004, o quadro de distribuição deve ser entregue com a advertência
indicada, e deve ser previsto um espaço reserva para futuras ampliações, com base no número
de circuitos com que o quadro for efetivamente equipado.

5.2 Circuitos Terminais

Os circuitos terminais terão origem no quadro de distribuição, sendo que todos os circuitos,
exceto a bomba, serão monofásicos, 220V e o circuito da bomba, será trifásico, 380V, ambos
protegidos por disjuntores.

6 ILUMINAÇÃO

Os circuitos de iluminação serão derivados dos quadros de distribuição, com cabos de 1,5mm²
e com circuitos seguindo os conceitos do projeto elétrico. A residência terá pontos de luz com
tensão nominal de 220V.

CIRCUITO TENSÃO PONTÊNCIA CABO

LOCAL
Nº TIPO (V) TOTAL (mm²)
QUARTO
SUÍTE
BANHO SUITE
iluminação

1 220 SUITE MASTER 1100 va 1,5

CORREDOR
HALL DA SUÍTE
BANHO SUITE MASTER
 7

CLOSET
CAMPAINHA
ARANDELAS
GARAGEM
TERRAÇO
BANHO SOCIAL
CORREDOR
iluminação

2 220 SALA ESTAR/JANTAR 1540 va 1,5

HALL
SERVIÇO
COZINHA
ARANDELAS
CASA DE BOMBAS
iluminação

3 220 POSTE 500 va 1,5

POSTE

7 TOMADAS DE USO GERAL (TUG’s)

As tomadas serão alimentadas a partir do quadro de distribuição correspondente. Todas as

tomadas deverão ser aterradas, com pino de ligação à terra no padrão Brasileiro de conectores.
O quadro é composto por 4 circuitos de tomadas de uso geral, cada qual constituído por
condutores fase, neutro e terra. Todos os circuitos de tomada de uso geral serão constituídos de
fase, neutro e terra, sendo a sessão do aterramento o mesmo dos condutores carregados desse
circuito, segundo as definições da NBR 5410. Todas as tomadas de tensão nominal de 220V e
quadros de distribuição deverão ser aterrados de modo a evitar possíveis acidentes. O projeto
conta com 4 circuitos para tomadas TUGs, sendo respectivamente circuitos 4, 5, 6 e 7, com
cabos de 2,5 mm², veja a tabela para mais informações:

CIRCUITO TENSÃO PONTÊNCIA

LOCAL CABO
Nº TIPO (V) TOTAL
TERRAÇO
4 TUG'S 220 1400 va 2,5
SALA ESTAR/JANTAR
 8

BANHO SOCIAL
CORREDOR
COZINHA
5 TUG'S 220 2000 va 2,5
COZINHA
6 TUG'S 220 SERVIÇO 1800 va 2,5
QUARTO
SUITE
BANHO SUITE
7 TUG'S 220 2500 va 2,5
SUITE MASTER
BANHO SUITE
CLOSET

8 TOMADAS DE USO ESPECÍFICO (TUE’s)

Todos os circuitos de tomada de uso específico serão constituídos de fase, neutro e terra, sendo
a sessão do aterramento o mesmo dos condutores carregados desse circuito, segundo as
definições da NBR 5410. Todas as tomadas de tensão nominal de 220V e quadros de
distribuição deverão ser aterrados de modo a evitar possíveis acidentes. O projeto conta com 7
circuitos de tomadas TUE's, sendo respectivamente os circuitos 8, 9, 10, 11, 12, 13 e 14, veja a
tabela para mais informações:

CIRCUITO TENSÃO PONTÊNCIA

LOCAL CABO
Nº TIPO (V) TOTAL
CHUVEIRO ELETRICO BANHO
8 TUE'S 220 6842 va 4,0
SUITE MASTER
CHUVEIRO ELETRICO BANHO
9 TUE'S 220 6842 va 4,0
SUITE
CHUVEIRO ELETRICO BANHO
10 TUE'S 220 6842 va 4,0
SOCIAL
ARCONDICIONADO SUITE
11 TUE'S 220 1947 va 2,5
MASTER
12 TUE'S 220 ARCONDICIONADO SUITE 1947 va 2,5
 9

13 TUE'S 220 ARCONDICIONADO QUARTO 1947 va 2,5

Bomba d'água 7,0 cv Trifásica
14 TUE'S 220 6730 va 6,0
220/380V

9 MEMÓRIA DE CÁLCULO

9.1 Previsão de Carga

Foi realizada uma previsão de carga ao qual para cada local foram feitos os cálculos para
iluminação, tomadas TUG’s e TUE’s, de acordo com a NBR 5410.

9.1.1 Iluminação

A NBR 5410 estabelece os seguintes critérios para previsão de cargas de iluminação:

• Em cada cômodo ou dependência deve ser previsto pelo menos um ponto de luz fixo
no teto, comandado por interruptor;
• Em cômodos ou dependências com Área ≤ 6 m²: carga mínima de 100 VA;
• Em cômodo ou dependências com Área > 6 m²: carga mínima de 100 VA para os
primeiros 6 m² + 60 VA para cada aumento de 4 m² inteiros.

Nesse sentido, foram desenvolvidos os cálculos para cada cômodo do projeto:

Pot.
Item Descrição Área Perím.(m)
(VA)
(m²)
01 Garagem 72,8 34,29 100
02 Casa de bombas 4,95 9,30 100
03 Terraço 13,77 16,30 100
04 Quarto 15,59 17,60 220
05 Suíte 12,73 14,30 160
06 Suíte master 15,82 18,25 220
07 Closet 3,75 8,00 100
 10

08 Corredor 3,57 9,74 100

09 Sala estar/jantar 34,25 27,40 520
10 Banho social 6,28 10,34 100
11 Banho suíte 4,50 9,00 100
12 Banho suíte master 4,95 9,30 100
13 Cozinha 15,9 16,60 220
14 Serviço 6,50 10,50 100

9.1.2 Tomadas

A NBR 5410 estabelece os seguintes critérios para previsão de cargas e da quantidade de pontos
de tomadas:

Quanto à quantidade de tomadas:

• Em banheiros: 1 ponto de tomada, próximo ao lavatório, com distância mínima de 60
cm do limite do box;
• Em cozinhas, copas, copas-cozinhas, áreas de serviço, cozinha-área de serviço,
lavanderias e locais análogos: 1 ponto a cada 3,5 m, ou fração, de perímetro;
• Acima da bancada da pia: no mínimo 2 tomadas de corrente, no mesmo ponto ou em
pontos distintos;
• Em varandas: pelo menos 1 ponto de tomada;
• Em salas e dormitórios: 1 ponto de tomada a cada 5 m, ou fração, de perímetro, devendo esses
pontos ser espaçados tão uniformemente quanto possível;
Em cada um dos demais cômodos e dependências: Área ≤ 6 m² - 1 ponto de tomada,
Área > 6 m² - 1 ponto de tomada para cada 5 m, ou fração, de perímetro.

Quanto à previsão de cargas atribuídas aos pontos de tomada:

• Em banheiros, cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias e locais

análogos (para cada ambiente em separado): 600 VA por ponto de tomada, até 3 pontos + 100
VA por ponto para os demais;
• Nos demais cômodos ou dependências: 100 VA por ponto.
 11

Nesse sentido, foram desenvolvidos os cálculos para cada cômodo do projeto, no que diz
respeito às tomadas de uso geral (TUG’s):

Perím. Pot. Total

Item Descrição Área
(m) (VA)
(m²)
02 Externo - - 1*100
03 Quarto 15,28 17,60 4*100
04 Suíte 12,52 14,30 3*100
05 Suíte master 15,75 18,25 4*100
06 Closet 3,75 8,00 1*600
07 Corredor 3,57 9,74 1*100
08 Sala estar/jantar 34,25 27,40 6*100
09 Banho social 6,28 10,34 1*600
10 Banho suíte 4,50 9,00 1*600
11 Banho suíte master 4,95 9,30 1*600
12 Cozinha 15,9 16,60 2*100 e
3*600
13 Serviço 6,50 10,50 3*600
14 Terraço 13,77 16,30 1*100

A quantidade de tomadas de uso específico (TUE’s) é estabelecida de acordo com o número de

equipamentos fixos e estacionários, como é o caso de chuveiros, máquina de lavar roupas e ar
condicionado. As tomadas TUE’s ficam em circuitos separados, tendo um disjuntor para cada
tomada TUE, fornecendo assim, segurança para a residência.

Para os chuveiros elétricos dos banheiros (social, suíte 1 e suíte 2) foi escolhida a Ducha
Eletrônica ND Blindada da marca Hydra, modelo DPND.EB.551BR, que tem tensão nominal
de 220 V, potência nominal de 6.500 watts, exige uma seção mínima do condutor de 4 mm² e
um disjuntor de 32 A. Além disso, exige que a distância máxima do disjuntor ao aparelho seja
 12

de 26,7 m. Foi considerado o fator de potência como sendo igual a 1,00.

Para o dimensionamento da bomba, foi considerada uma bomba trifásica de 7 CV / 380 V, cuja
placa de identificação indica que seu rendimento é de 90% e seu fator de potência é de 0,85.
Sendo assim, a potência em watts encontrada a partir da conversão de unidades (CV para W)
foi de 5.148,49 W. A potência em VA foi encontrada pela divisão da potência em W pelo
rendimento e pelo fator de potência. Logo, a bomba tem uma potência de 6.730 VA.

Para o dimensionamento dos aparelhos de ar-condicionado, foi considerado que para cada
metro quadrado do ambiente o aparelho necessitaria de 800 BTUs. Além disso, para cada pessoa
ou aparelho que estivesse ligado no ambiente, seria preciso acrescentar mais 500 BTUs. Nos
casos em que o ambiente estivesse exposto ao sol (presença de janelas), ainda seria necessário
acrescentar 500 BTUs. Os seguintes cálculos, então, foram realizados, considerando o fator de
potência como igual a 1,00:

1. Ar-condicionado (QUARTO):
• Área total = 15,28 m².
• Ambiente = 12.224 Btu*m².
• Janela = (1,80*1)*500 = 900 Btu*m².
• Pessoas = 2*500 = 1000 Btu*unid.
• Lâmpadas/Aparelhos = 880 watts.
• BTUs (necessário) = 12.224+900+1000+880= 15.004 BTUs.

Foi escolhido, então, o Ar condicionado split inverter de 15.000 BTUs da Consul, frio, modelo
CBF22EBBCJ. O referido modelo tem tensão nominal de 220, potência nominal de 1.850 watts,
corrente nominal de 14.6 A, e exige um disjuntor de 20 A.

2. Ar-condicionado (QUARTO):
• Área total = 12,52 m².
• Ambiente = 10.016 Btu*m².
• Janela = (1,50*1)*500 = 750 Btu*m².
• Pessoas = 2*500 = 1000 Btu*unid.
• Lâmpadas/Aparelhos = 640 watts.
 13

• BTUs (necessário) = 10.016+750+1000+640= 12.406 BTUs.

Foi escolhido, então, o Ar condicionado split inverter de 15.000 BTUs da Consul, frio, modelo
CBF12EBBCJ. O referido modelo tem tensão nominal de 220 V, potência nominal de 1.850
watts, corrente nominal de 14,6 A, e exige um disjuntor de 20 A.

3. Ar-condicionado (QUARTO):
• Área total = 15,75 m².
• Ambiente = 12.600 Btu*m².
• Janela = (1,50*1)*500 = 750 Btu*m².
• Pessoas = 2*500 = 1000 Btu*unid.
• Lâmpadas/Aparelhos = 880 watts.
• BTUs (necessário) = 12.600+750+1000+880= 15.230 BTUs.

Foi escolhido, então, o Ar condicionado split inverter de 15.000 BTUs da Consul, frio, modelo
CBF12EBBCJ. O referido modelo tem tensão nominal de 220 V, potência nominal de 1.850
watts, corrente nominal de 14,6 A, e exige um disjuntor de 20 A.

9.2 Divisão dos Circuitos

Foi realizada a divisão de circuitos, aos quais serão ligados os disjuntores, de acordo com a
NBR 5410 os circuitos de iluminação e força devem ficar separados. Para a conversão de
potência em VA para Watts, foi utilizado fator de potência 1,0 para iluminação, 0,80 para
tomadas TUG’s e fator unitário para TUE’s (1). Segue abaixo a tabela da divisão de circuitos.
Foi realizada a distribuição dos circuitos para as 3 fases R,S,T de modo que ficassem mais
equilibrados o possível. . Segue abaixo a tabela da divisão de circuitos por fase.
 14

9.3 Divisão dos Disjuntores IDR

Foram utilizados três Interruptores DR (IDRs), conforme indicado na Tabela.

 15

9.4 Cálculo da demanda

Quando fazemos um projeto, projetamos com o máximo que podemos usar, mas nunca
utilizaremos tudo ao mesmo tempo, então é realizado o cálculo de demanda para não
superdimensionar todos os componentes.

9.4.1 Cálculo dos disjuntores

O cálculo dos disjuntores termomagnéticos foi baseado na seção dos condutores e na quantidade
de circuitos agrupados dentro de um mesmo eletroduto. A seção dos condutores, de acordo com
a NBR 5410, deve ser de no mínimo 1,5 mm² para a iluminação, e de no mínimo 2,5 mm² para
as tomadas. Essa seção é determinada tendo como base a corrente no condutor, que é calculada
a partir da divisão da potência aparente (VA) pela tensão (V).
 16

9.5 Cálculo dos Eletrodutos

Para o cálculo do tamanho nominal dos eletrodutos foi utilizada a tabela abaixo, que relaciona
o número de condutores do eletroduto com a maior seção nominal dos condutores, devendo os
condutores não ocuparem mais que 40% da área útil dos eletrodutos.

9.6 Especificação dos Disjuntores

Para cada tipo de carga foi estipulado uma curva de ruptura para o disjuntor e essas curvas
foram separadas em categorias. A curva de ruptura do disjuntor é o tempo em que o disjuntor
suporta uma corrente acima da corrente nominal; devido à corrente de partida desses
equipamentos, foram utilizados disjuntores Curva C para os circuitos da bomba e dos
arcondicionado. Para os demais circuitos, serão usados disjuntores Curva B, como mostra a
tabela abaixo.
 17

9.7 Definição da Entrada de Energia

Na definição da entrada de energia pegamos a potência demandada e a instalada para olhar na

tabela e definir se a entrada será monofásica, bifásica ou trifásica, a partir disso, olhamos de
acordo com a tabela fornecida pela concessionária de energia local (CELPE) qual será o
disjuntor geral no quadro de medição, qual a bitola dos condutores, tamanho do eletroduto, da
haste de aterramento e o poste. Tabela fornecida pela CELPE:
Tipo de ligação (Sistema 380/200 V): Trifásica Demanda (kW): 44;
Ramal de ligação – Aéreo – Condutor de cobre de 3x16(16) mm para fase + condutor de cobre de
1x25(25) mm para neutro;
 18

Medidor: Eletrônico (15-120 A)

Ramal de Entrada – Eletroduto de PVC 40 mm Ramal de Distribuição- Eletroduto de PVC 40 mm
Disjuntor: 70 A

9.8 Especificações dos Fabricantes

Para os disjuntores, DR e DPS devem ser da marca Steck, sendo o DR 2p 40 a 30 ma da linha

Steck gelo 40 a e o DPS Protetor de Surto 40 ka275v Classe II da mesma linha Steck Gelo,
conforme fichas técnicas em anexo. Os disjuntores vão variar de acordo com a corrente do
circuito e tipo de curva. Os cabos devem ser das marcas Corfio respeitando as bitolas já
especificadas e as cores pré-estabelecidas, sendo azul para o neutro, vermelho, marrom e preto
para os fases e verde para o terra.
