Acionamentos Hidráulicos

Hägglunds Drives
A company in the Arcorus Group.

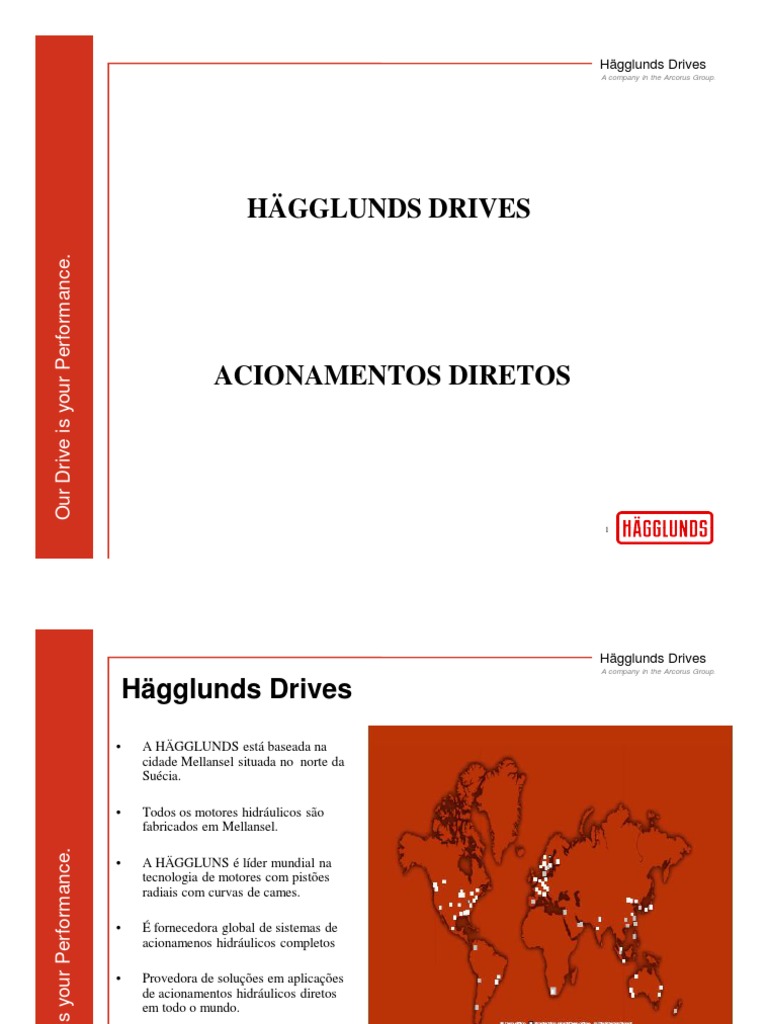

HÄGGLUNDS DRIVES
Our Drive is your Performance.
ACIONAMENTOS DIRETOS
1
Hägglunds Drives
Hägglunds Drives
• A HÄGGLUNDS está baseada na
cidade Mellansel situada no norte da
Suécia.
• Todos os motores hidráulicos são

fabricados em Mellansel.
• A HÄGGLUNS é líder mundial na

tecnologia de motores com pistões
radiais com curvas de cames.
• É fornecedora global de sistemas de

acionamenos hidráulicos completos
• Provedora de soluções em aplicações

de acionamentos hidráulicos diretos
em todo o mundo.
• Escritórios em mais de 18 paises e

representações em mais de 15 paises
2
Hägglunds Drives
Escolha do Acionamento
Muitas aplicações têm necessidades particulares, tais
como paradas e partidas freqüentes, alto torque de
partida, sobrecargas, divisão de carga e aceleração /
desaceleração controladas
Tradicionalmente, acionamentos de baixa Controlador

CA/CC
velocidade são acionamentos de alta velocidade

adaptados a uma caixa de redução
Para controlar o acionamento e a máquina, outros

elementos são necessários, tais como Conversores,
Acoplamentos Hidráulicos e Acoplamentos
Limitadores de Torque.
Unidade
Somente em circunstâncias excepcionais um único Hidráulica
fornecedor poderá combinar todos estes componentes
A alternativa é a utilização de acionamento direto,

simplificando o sistema e protegendo a máquina
acionada
3
Hägglunds Drives
Acionamento Hidráulico
O acionamento hidráulico é composto dos

seguintes componentes:
• Motor de alto torque para montagem

direta
• Unidade Hidráulica montada em

painel
• Tubulação
4
Hägglunds Drives
Motor Hidráulico
• A configuração simétrica permite Distribuidor
que as forças sejam balanceadas – Rolete Pistão
as forças radiais se opõe umas às
outras
• O motor é montado diretamente no
eixo de acionamento através de
acoplamento integral ou,
opcionalmente, por meio de

ranhuras
• Não há necessidade de bases,
acoplamentos ou redutores
• O braço de torque reage contra as
forças e elimina as cargas potenciais
sobre os rolamentos do motor
• Tipo pistões radiais com curva de
came
• Motor multicilindros
hidraulicamente balanceado
• Um número par de pistões radiais Bloco de Anel de
trabalha no bloco de cilindros Cilindros Placa Guia
Came
5
Hägglunds Drives
Motor Hidráulico
6
Hägglunds Drives
Unidade Hidráulica
• Fornece óleo ao motor
• Sistema hidráulico tipo “loop” fechado.

As bombas são do tipo pistões axiais,
com vazão variável e compensador de
pressão
• A Unidade Hidráulica é composta de

motor CA, bomba, tanque de óleo,
filtros
• A Unidade é totalmente fechada e pode

ser montada em ambientes externos
• A Unidade é fornecida com um sistema

completo de monitoramento
7
Hägglunds Drives
Unidade Hidráulica - Bomba

• O motor elétrico parte sem carga e
funciona sempre com velocidade
constante, acionando a bomba
• A vazão da bomba determina o fluxo de

óleo e, conseqüentemente, a velocidade do
motor hidráulico
• Um simples sinal elétrico é usado para

alterar a vazão da bomba, e a velocidade
do acionamento
• Paradas/partidas/reversões e todo o
controle de velocidade é feito pelo sinal da
bomba. A velocidade do motor elétrico
não é afetada
8
Hägglunds Drives
Unidade Hidráulica - Controle
• A unidade hidráulica é monitorada em três níveis:
• Alarme : Pára o funcionamento da unidade hidráulica desligando os motores

hidráulicos e após 1 segundo desliga os motores elétricos.
• São eles: Pressão de Carga, Temperatura máxima do óleo, válvula de sucção
fechada e Nível mínimo de óleo;
• Aviso: Não pára o funcionamento da unidade hidráulica mas gera um aviso.

• São eles: Nível baixo de óleo, temperatura do óleo alta, filtro de retorno
contaminado, filtro de dreno contaminado, pressão baixa no acumulador.
• Interlock: Desliga os motores hidráulicos sem parar os motores elétricos.
9
Hägglunds Drives
Tubulação Hidráulica
• A Hägglunds utiliza um sistema flangeado

que não necessita de solda para a união da
tubulação. Esse sistema é recomendado
devido à limpeza durante a montagem e a
facilidade de manter o sistema limpo.
10
Hägglunds Drives
Diagrama Hidráulico
M
11
Hägglunds Drives
Acionamentos Hidráulicos
para
Transportadores de
Correia
12
Hägglunds Drives
Características e Vantagens
§ Acionamento Direto
– Sem redutores e fundações
– Ganhos com redução de espaço e peso
§ Alto Torque de Partida
– O acionamento hidráulico tem a capacidadade de fornecer máximo torque de

partida sem restrição de tempo
§ Motores Elétricos Partem sem Carga
– Sem escorregamento
– Reduzidas correntes de partida
13
Hägglunds Drives
Características e Vantagens
§ Variação Infinita de Velocidade

- Funcionamento em baixa velocidade para reduzir consumo de energia e aumentar
a eficiência quando transportando em baixa capacidade.
- Com a variação da carga da correia, a velocidade pode ser reduzida para extender
a vida do equipamento.
§ Partidas e Paradas Suaves
- Evita esticamento excessivo da correia
§ Velocidade Muito Lenta para Manutenção
- Não há necessidade de “percorrer” todo o comprimento da correia transportadora
para inspeção.
14
Hägglunds Drives
Compartilhamento de Carga
Ø Compartilhamento de Potência
- Natural divisão de potência quando múltiplos
motores são usados.
- Motores operam na mesma velocidade e pressão.
15
Hägglunds Drives
Acionamento em Transportadores de Correia

• O motor hidráulico pode ser montado diretamente no tambor de acionamento , sem
redutores , acoplamentos fluidos, fundações, etc;
• Não existem problemas com alinhamento – instalação simples ;
• A unidade hidráulica pode ser montada em local afastado ;
• Partida / parada suaves. Total controle da aceleração/ desaceleração da correia - evita
tensões na correia e esticamento excessivo;
• Divisão natural de potência - nos rolos com dois motores os acionamentos são
balanceados , sem necessidade de controladores ou acoplamentos;
• Acoplamentos fluidos e todos os problemas de controle de transmissão de torque
associados, ajustes e balanceamento são eliminados;
• Baixa velocidade para manutenção – para inspeção da correia permite velocidade de
“deslizamento” e parada instantânea;
• Velocidade variável –permite a redução da velocidade da correia quando se deseja
operação com menor quantidade de material;
• Sistema de controle simples, lógica simples de parada e partida com rampas de tempo de
fácil alteração;
• Paradas/partidas são ilimitadas, o motor elétrico não é afetado, o sinal da bomba
determina a velocidade.
16
Hägglunds Drives
Referência
§ Cliente: LKAB
Suécia
§ Material: Minério de Ferro
§ Capac.: 3500 t/h
§ Motor: CA 140
§ Potência: 315 kW
§ Compr.: 183 m
17
Hägglunds Drives
Referência
§ Cliente: LKAB
Suécia
§ Capac.: 8500 t/h

§ Motor: MB 1150
§ Compr.: 204 m
18
Hägglunds Drives
Referência
§ Cliente: Foster Yeoman Sc

§ Capac.: 600 t/h
§ Motor: 2 x MB 400
§ Compr.: 3750 m
19
Hägglunds Drives
Referência
§ Cliente: Vertesi Erömu

Hungria
§ Material: Carvão
§ Capac.: 600 t/h

§ Compr.: 3711 m
20
Hägglunds Drives
Referência
§ Cliente: Vertesi Erömu

Hungria
§ Capac.: 600 tph

§ Compr.: 3711 m
21
Hägglunds Drives
Referência
§ Cliente: Qinhuangdao
China
§ Capac.: 5000 t/h
§ Motor: 3 x CB 400-320
22
Hägglunds Drives
Referência
§ Cliente: QHD
China
§ Motor: 3 x CB 400-320
23
Hägglunds Drives
Referência
Cliente: Qinhuangdao
China
Material: Carvão
Capac.: 3000 t/h
Motor: 3 x CB 400
Potência: 2500 kW
Compr.: 2300 m
24
Hägglunds Drives
Referência
Cliente: Qinhuangdao
China
Material: Carvão
Capac.: 3000 t/h
Motor: 3 x CB 400
Potência: 2500 kW
Compr.: 2300 m
25
Hägglunds Drives
Referência
§ Cliente: Dalian
China

§ Capac.: 2500 t/h
§ Motor: 3 x CB 560
26
Hägglunds Drives
Dalian Port
27
Hägglunds Drives
Referência
Cliente: Shouqin Steel
Capac.: 1500 t/h
Motors: 2 x CB 320
Potência: 400 kW
Compr.: 530 m
28
Hägglunds Drives
Referência
Cliente: Jin Zhu Shan
China
Material: Carvão
Capac.: 600 t/h
Motor: 3 x CA 210-180
Potência: 600 kW
Compr.: 1100 m
29
Hägglunds Drives
Freios
Freio de Disco Freio Multi-disco
30
Hägglunds Drives
Tensionador de Correia
31
Hägglunds Drives
Hägglunds Drives Brasil

• Mais de 600 motores instalados em
diferentes áreas de aplicação.
• Mineração e Manuseio de Materiais
• Siderurgia
• Papel e Celulose
• Offshore
• Açucar e Álcool
• Reciclagem
• Química e Borracha
32
Hägglunds Drives
Hägglunds Drives Brasil

• Escritórios em São Paulo e Belo Horizonte
• Oficina para reparo de motores hidráulicos

em Indaiatuba - SP
• Serviços de montagens, comissionamentos

e assistência técnica, com atendimento ao
cliente 24 horas
• Técnicos treinados para o atendimento em

qualquer ponto do Brasil.
33

Acionamentos Hidráulicos

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Acionamentos Hidráulicos

Enviado por

Direitos autorais:

Formatos disponíveis

Hägglunds Drives

A company in the Arcorus Group.

• Todos os motores hidráulicos são

• A HÄGGLUNS é líder mundial na

• É fornecedora global de sistemas de

• Provedora de soluções em aplicações

• Escritórios em mais de 18 paises e

Tradicionalmente, acionamentos de baixa Controlador

velocidade são acionamentos de alta velocidade

Para controlar o acionamento e a máquina, outros

A alternativa é a utilização de acionamento direto,

O acionamento hidráulico é composto dos

• Motor de alto torque para montagem

• Unidade Hidráulica montada em

opcionalmente, por meio de

• Fornece óleo ao motor

• Sistema hidráulico tipo “loop” fechado.

• A Unidade Hidráulica é composta de

• A Unidade é totalmente fechada e pode

• A Unidade é fornecida com um sistema

Unidade Hidráulica - Bomba

• A vazão da bomba determina o fluxo de

• Um simples sinal elétrico é usado para

Unidade Hidráulica - Controle

• A unidade hidráulica é monitorada em três níveis:

• Alarme : Pára o funcionamento da unidade hidráulica desligando os motores

fechada e Nível mínimo de óleo;

• Aviso: Não pára o funcionamento da unidade hidráulica mas gera um aviso.

• Interlock: Desliga os motores hidráulicos sem parar os motores elétricos.

• A Hägglunds utiliza um sistema flangeado

– O acionamento hidráulico tem a capacidadade de fornecer máximo torque de

§ Variação Infinita de Velocidade

Acionamento em Transportadores de Correia

§ Capac.: 8500 t/h

§ Cliente: Foster Yeoman Sc

§ Cliente: Vertesi Erömu

§ Capac.: 600 t/h

§ Cliente: Vertesi Erömu

§ Capac.: 600 tph

Capac.: 3000 t/h

Capac.: 3000 t/h

§ Material: Minério de Ferro

Cliente: Shouqin Steel

Capac.: 1500 t/h

Cliente: Jin Zhu Shan

Capac.: 600 t/h

Freio de Disco Freio Multi-disco

Hägglunds Drives Brasil

• Mineração e Manuseio de Materiais

Hägglunds Drives Brasil

• Oficina para reparo de motores hidráulicos

• Serviços de montagens, comissionamentos

• Técnicos treinados para o atendimento em

Você também pode gostar
