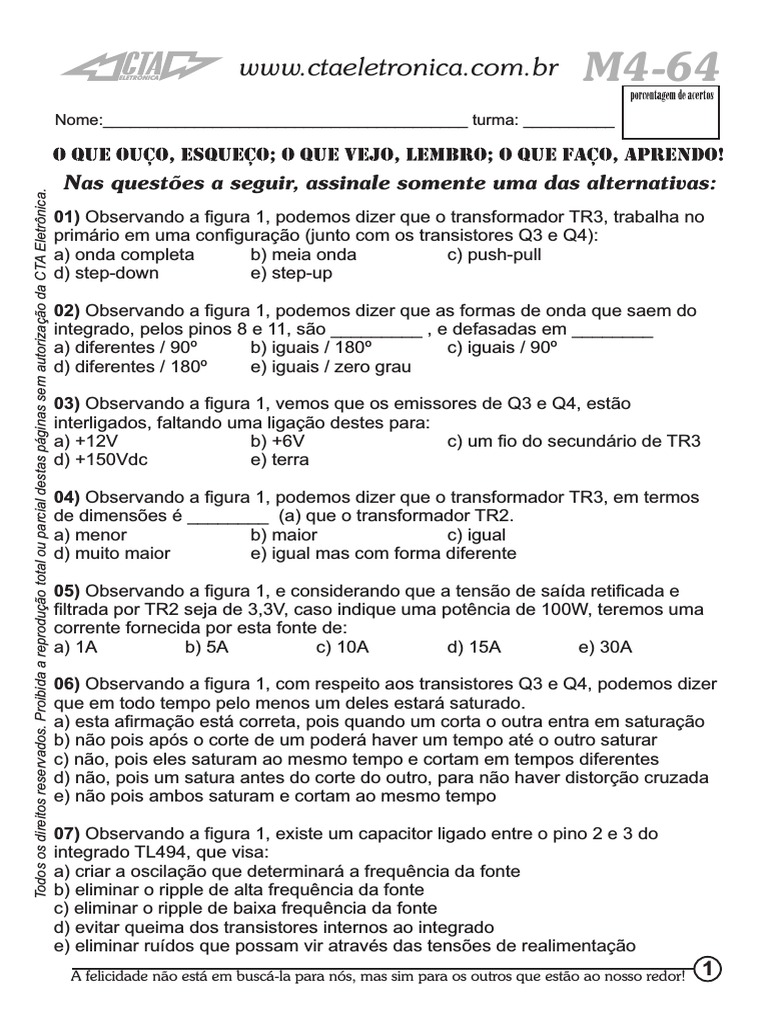

Nas questões a seguir, assinale somente uma das alternativas:

Todos os direitos reservados. Proibida a reprodução total ou parcial destas páginas sem autorização da CTA Eletrônica.

01) Observando a figura 1, podemos dizer que o transformador TR3, trabalha no

primário em uma configuração (junto com os transistores Q3 e Q4):
a) onda completa b) meia onda c) push-pull<<<
d) step-down e) step-up

02) Observando a figura 1, podemos dizer que as formas de onda que saem do
integrado, pelos pinos 8 e 11, são _________ , e defasadas em ________
a) diferentes / 90º b) iguais / 180º<<< c) iguais / 90º
d) diferentes / 180º e) iguais / zero grau

03) Observando a figura 1, vemos que os emissores de Q3 e Q4, estão

interligados, faltando uma ligação destes para:
a) +12V b) +6V c) um fio do secundário de TR3
d) +150Vdc e) terra <<<

04) Observando a figura 1, podemos dizer que o transformador TR3, em termos

de dimensões é ________ (a) que o transformador TR2.
a) menor<<< b) maior c) igual
d) muito maior e) igual mas com forma diferente

05) Observando a figura 1, e considerando que a tensão de saída retificada e

filtrada por TR2 seja de 3,3V, caso indique uma potência de 100W, teremos uma
corrente fornecida por esta fonte de:
a) 1A b) 5A c) 10A d) 15A e) 30A<<<

06) Observando a figura 1, com respeito aos transistores Q3 e Q4, podemos dizer
que em todo tempo pelo menos um deles estará saturado.
a) esta afirmação está correta, pois quando um corta o outra entra em saturação
b) não pois após o corte de um poderá haver um tempo até o outro saturar<<<
c) não, pois eles saturam ao mesmo tempo e cortam em tempos diferentes
d) não, pois um satura antes do corte do outro, para não haver distorção cruzada
e) não pois ambos saturam e cortam ao mesmo tempo

07) Observando a figura 1, existe um capacitor ligado entre o pino 2 e 3 do

integrado TL494, que visa:
a) criar a oscilação que determinará a frequência da fonte
b) eliminar o ripple de alta frequência da fonte
c) eliminar o ripple de baixa frequência da fonte
d) evitar queima dos transistores internos ao integrado
e) eliminar ruídos que possam vir através das tensões de realimentação<<<
A felicidade não está em buscá-la para nós, mas sim para os outros que estão ao nosso redor! 1
 ELETRÔNICA
www.ctaeletronica.com.br M4-64
08) Observando a figura 1, podemos dizer que o transformador TR2, trabalha no
primário em uma configuração (junto com os transistores Q1 e Q2):
a) onda completa b) meia onda c) push-pull<<<
d) step-down e) step-up

09) Observando a figura 1, podemos dizer que pelo transformador TR2, circulará

Todos os direitos reservados. Proibida a reprodução total ou parcial destas páginas sem autorização da CTA Eletrônica
uma corrente _________, que terá a intensidade ________ nos dois sentidos.
a) contínua / igual b) alternada / igual<<< c) contínua / diferente
d) alternada / diferente e) contínua / muito próxima

10) Observando a figura 1, podemos dizer que a tensão de alimentação para o

coletor de Q1, será de _____ e para o emissor de Q2 será de _____ (em relação
à massa):
a) +12V / -12V b) +12V / zero volt c) +24V / -24V
d) +150V / -150V<<< e) +150V / zero volt

11) Observando a figura 1, se temos no secundário uma corrente de 30A para

uma saída de tensão de 3,3V, no primário, teremos uma corrente em torno de:
a) 0,1A b) 0,66A<<< c) 1,2A d) 3A e) 30A

12) Observando a figura 1, podemos dizer que o capacitor ligado entre a saída
Q1/Q2, até o transformador TR2, deverá ter uma reatância ______ para a
frequência da fonte.
a) alta b) média c) muito baixa<<<d) qualquer e) muito alta

figura 1

2 O perdão não é algo que se dá a outra pessoa, mas a si mesmo! Permita ao outro saber que você perdoou!
 ELETRÔNICA
www.ctaeletronica.com.br M4-64
13) Observando a figura 1, vemos que os pinos 8 e 11 do integrado, vão até as
bases dos transistores Q3 e Q4, e os pinos 9 e 10 vão à massa. Considerando o
diagrama interno do integrado, podemos dizer que o circuito:
a) funcionará normalmente
Todos os direitos reservados. Proibida a reprodução total ou parcial destas páginas sem autorização da CTA Eletrônica

b) não funcionará, pois não haverá potencial positivo para as bases de Q3 e Q4<<
c) não funcionará, pois não haverá potencial negativo para as bases de Q3 e Q4
d) funcionará, mas com aquecimento da saída
e) funcionará, mas as tensões de saída ficarão mais baixas

14) Observando a figura 1, com respeito à figura anterior, para que o circuito
funcionasse a contento, você sugeriria colocar em Q3 um transistor _____ e em
lugar de Q4 um transistor ______
a) FET canal P / FET canal N b) PNP / PNP<<<
c) NPN / PNP d) PNP / NPN
e) mais potente / menos potente

15) Observando a figura 1, podemos dizer que o circuito oscilador do integrado,

está presente nos pinos ____ e _____.
a) 5 / 6<<< b) 1 / 2 c) 15 / 16 d) 8 / 9 e) 10 / 11

16) Observando a figura 1, podemos dizer que a entrada “dead time control” pino 4
do integrado, tem como função.
a) manter a frequência do oscilador precisa
b) manter a fase do oscilador sincronizado
c) desligar imediatamente a saída do integrado, quando a tensão de rede cair<<<
d) estabilizar a tensão de saída
e) proteger contra hackers

17) Observando a figura 1, podemos dizer que a entrada de controle das tensões
de saída (realimentação
negativa) se dará pelos pinos figura 2
do integrado:
a) 5 / 6 b) 1 / 2<<<
c) 15 / 16 d) 8 / 9
e) 10 / 11

18) Observando a figura 2,

podemos dizer que se a fonte
tiver os resistores de 390k
(na polarização de Q1 e Q2),
ela será inicialmente:
a) auto-oscilante<<<
b) regenerativo
c) dependente de oscilador
d) push-pull
Fomos chamados para FAZER diferença e não CRIAR diferenças!!! 3
 ELETRÔNICA
www.ctaeletronica.com.br M4-64
e) step-down

19) Observando a figura 2, podemos dizer que se a fonte NÃO tiver os resistores
de 390k (na polarização de Q1 e Q2), ela será:

Todos os direitos reservados. Proibida a reprodução total ou parcial destas páginas sem autorização da CTA Eletrônica
a) auto-oscilante b) regenerativo c) dependente de oscilador<<<
d) push-pull e) step-down

20) Observando a figura 2, podemos dizer que o diodo em paralelo com Q1,
conduzirá quando _________________
a) Q1 cortar b) Q1 saturar c) Q2 cortar<<< d) Q1 saturar e) Q1 e Q2 cortarem

21) Observando a figura 2, podemos dizer que o diodo em paralelo com Q2,
conduzirá quando _________________
a) Q1 cortar<<< b) Q1 saturar c) Q2 cortar d) Q1 saturar e) Q1 e Q2 cortarem

22) Observando a figura 2, podemos dizer que no secundário de TR2 (onde estão os
diodos), haverá uma tensão (em relação à massa):
a) zero volt b) alternada c) positiva d) negativa<<< e) nula

23) Observando a figura 2, os transistores utilizados, deverão ter uma tensão de

VCEmáx, de no mínimo:
a) 100V b) 250V c) 300V d) 450V<<< e) 800V

24) Observando a figura 2, os transistores utilizados, deverão ter uma corrente ICmáx,
de no mínimo:
a) 0,1A b) 3A<<< c) 10A d) 20A e) 30A

25) Os indutores se comportam como uma chave ________ em circuitos com corrente
continua.
a) aberta. b) fechada.<<< c) com fuga. d) alterada. e) automática.

26) A análise de defeitos envolvendo indutores é relativamente simples, pois o indutor,

por ser um curto em corrente _________ , apresentará somente o defeito de não ser
mais um curto, ou seja, ele ______.
a) contínua - altera. b) alternada - abre. c) contínua - abre.<<<
d) variável - abre. e) variável - altera.

27) A reatância Indutiva depende _____________ da corrente do circuito.

a) da amplitude. b) da força. c) do período.
d) da frequência.<<< e) da resistência.

28) Em circuito com corrente alternada ou variáveis no tempo, o indutor se opõe a

corrente elétrica como se fosse um ___________ .
a) capacitor. b) LDR. c) VDR. d) NTC. e) resistor.<<<

29) Se a nossa tensão alternada for de ______ freqüência a bobina funcionará como
um resitor de ________ valor.
a)4alta - médio.em um lar é diretamente
A confusão baixo.<<<a quantidade
b) baixa -proporcional c) altade- horas
baixo.que a televisão fica ligada!
 ELETRÔNICA
www.ctaeletronica.com.br M4-64
Dimensione as tensões corretas em cada ponto
e assinale a alternativa correspondente:
12V 12V 12V
R16 R16 R16
300W 600W 300W
Todos os direitos reservados. Proibida a reprodução total ou parcial destas páginas sem autorização da CTA Eletrônica

L1
R17 R17
L1
R17 600W 600W
600W L1
R18
R18 R18
30) 31) 300W 32)
600W 600W
a) 8V / 8V / 4V.<<< a) 8V / 8V / 4V. a) 6V / 6V / 6V.
b) 12V / 6V / 3V. R19 b) 12V / 6V / 3V. b) 9,9V/5,5V/1,1V. R19
c) 12V / 8V / 4V. 300W c) 12V / 12V / 6V.<<<R19 c) 4V / 4V / 4V.<<< 150W
d) 8V / 4V / 2V. d) 8V / 4V / 2V. 300W d) 8V / 4V / 2V.
e) 9V / 9V / 3V. e) 9V / 9V / 3V. e) 9V / 9V / 3V.

Através das tensões nos círculos localize

o componente defeituoso e indique qual o seu defeito:
12V 12V 12V
R34 R34 R34
L1
12V 12kW 9,6V 50kW 4,8V 9kW

R35 R35 R35

L1
24kW 100kW 18kW
6V 4,8V L1 4,8V
R36 33) R36 34) R36 35)
12kW a) R35 alterado. 100kW a) R34 alterado. 9kW a) R34 alterado.<<<
b) R36 alterado.<<< b) R35 alterado. b) R35 alterado.
c) L1 aberto. c) L1 aberto.<<< c) L1 aberto.
d) R34 aberto. d) R36 aberto. d) R36 aberto.
e) R35 aberto. e) R35 aberto. e) R35 aberto.
12V 12V 12V
R16 R16 R16
9V 300W 12V 600W 3V 300W
L1
R17 R17
L1
R17 600W 600W
600W 12V 3V L1
3V R18 R18 R18
600W 300W 600W
7,9V 3V
3V R19 R19 R19
300W 300W 150W
36) 37) 38)
a) R17 ou R18 alterado. a) R19 alterado.<<< a) R19 alterado.
b) R16 alterado. b) R17 alterado. b) R17 aberto.
c) L1 aberto.<<< c) L1 aberto. c) L1 aberto.
d) R17 ou R18 aberto. d) R18 aberto. d) R18 aberto.
e) R19 aberto. e) R16 aberto. e) R16 alterado.<<<
Quando coloco os relacionamentos como prioridade em minha vida, ela tornar-se verdadeiramente, vida! 5
 ELETRÔNICA
www.ctaeletronica.com.br M4-64
Nas questões abaixo, escolha somente uma das alternativas:
+30V +30V
39) Na figura ao lado, podemos dizer que
o capacitor C1 está: R1
a) descarregado b) carregado 1kW

Todos os direitos reservados. Proibida a reprodução total ou parcial destas páginas sem autorização da CTA Eletrônica
c) descarregando d) aberto 15,6V
A
Q1

e) carregando<<<
A 15V

40) Na figura ao lado, podemos dizer que C2 B C1

a corrente circulante por R2, é:

a) igual a que circula por R1 AF1

b) igual a corrente de carga de C2 R2

1kW
c) menor que a corrente circulante por R1
d) a soma da corrente de carga de C2 e
circulante por R1<<<
e) menor que a corrente circulante por C2

41) Na figura acima, podemos dizer que com a carga do capacitor C2,
a tensão de 1/2Vcc, irá:
a) cair b) permancer a mesma c) subir<<<
d) oscilar e) cair para 10V

42) Na figura ao lado, podemos dizer que o capacitor C1 está:

a) descarregado b) descarregando<< +30V +30V

c) carregado d) aberto
R1
e) carregando 1kW

A
Q1
43) Na figura ao lado, podemos dizer que
a corrente circulante por R2, é: A B
14,4V
a) menor que a corrente circulante por C2
15V
C1
R1<<<
b) igual a corrente de carga de C2 Q2
AF1
c) igual a que circula por R1 R2
1kW
d) a soma da corrente de carga de C1 e
circulante por R1
e) menor que a corrente circulante por C2

44) Na figura acima, podemos dizer que com a descarga do capacitor

C2, a tensão de 1/2Vcc, irá:
a) cair<<< b) permancer a mesma c) subir
d) oscilar e) subir para 20V

6 Existe um remédio para todos os erros... reconhecê-los!!

 ELETRÔNICA
www.ctaeletronica.com.br M4-64
Nas questões abaixo, escolha somente uma das alternativas:
t0 t1 t2 t3 t4 t5 t6 t7 t8
45) Com respeito às formas de onda
ao lado, podemos dizer que na saída +16V
Todos os direitos reservados. Proibida a reprodução total ou parcial destas páginas sem autorização da CTA Eletrônica

houve uma perda de amplitude de

sinal de: A +15V

a) 20% b) 30%
c) 40% d) 50% +14V

e) 60%<<< +15,4V

B +15V
+14,6V
46) Com respeito às formas de onda
ao lado, podemos dizer que somente +16V

começará a haver variação da tensão

A +15V
na saída (mais positivo), quando a
tensão na entrada chegar a: +14V
a) 14V b) 14,4V +15,4V
c) 15V d) 15,6V<<< B +15V

e) 16V +14,6V

47) Com respeito às formas de onda

ao lado, podemos dizer que somente
começará a haver variação da tensão na saída (mais negativo), quando
a tensão na entrada chegar a:
a) 14V b) 14,4V<<< c) 15V d) 15,6V e) 16V

48) Com respeito às formas de onda acima, a tensão de entrada possui

2Vpp. Caso a tensão na entrada suba para 4Vpp, podemos dizer que na
saída haverá uma perda de amplitude de sinal de:
a) 20% b) 30%<<< c) 40% d) 50% e) 60%

49) Com respeito às formas de onda acima, a tensão de entrada possui

2Vpp. Caso a tensão na entrada suba para 6Vpp, podemos dizer que na
saída haverá uma perda de amplitude de sinal de:
a) 20%<<< b) 30% c) 40% d) 50% e) 60%

50) Com respeito às formas de onda acima, a tensão de entrada possui

2Vpp. Caso a amplitude do sinal da entrada caia abaixo de _________
não haverá mais variação da tensão de saída.
a) 1,2Vpp<<< b) 2,2Vpp c) 3,6Vpp d) 4,4Vpp e) 6Vpp

Errar é humano ... persistir no erro, PROVA que é humano!!! 7

 Acontece
Qual será sua Escolha???
Uma família havia comprado um carro novo 0km. detalhe, por detalhe;
o estofamento; a cor...tudo lindo. O pai amava aquele carro seu
esforço estava ali. Saíram ele, sua esposa e o pequeno de ambos, de
somente 3 anos. Chegando a um posto de serviços descem os pais e
deixam o pequeno no carro.

A criança encontrou um marca texto e começou a escrever em todo

aquele estofamento; com muita alegria, entusiasmo e amor.
Considerando que as crianças fazem estas coisas nesta condição. Depois
de um tempo chegam os pais e ao ver a cena…

O pai começou a queimar-se em fúria ao ver seu “belo estofamento"

todo escrito, começou a bater na criança em suas mãos e a machucá-lo
com muita força... até que tiveram que tirar a criança de suas mãos;

A criança estava em tão mal estado que precisou ir ao hospital. Tocou o

telefone na casa da família… e o pai atende…era do hospital; será
necessário que compareçam; As coisas se complicaram. O pai
comparece e é comunicado que foi necessário amputar ambas mãos da
criança, já que estavam muito machucadas.

Entrando o pai no quarto, coberto de lágrimas…O pequeno diz

sorrindo: "Olá, papai."

“Já aprendi a lição... não vou mais fazer isso, mas por favor devolva
minhas mãozinhas!!!.” O pai saiu daquele quarto e se suicidou...Por que
damos tanta importância as coisas materiais ao ponto de machucar os
nossos seres queridos???

REFLITA!!!
Um dia nasci…um dia morrerei…e nada levarei…mas estou realmente
vivendo? "Uma casa está feita de pedra e madeira...e um lar...de AMOR
e ENTREGA"
www.rivalcir.com
Disse Jesus: Eu sou o Caminho, a Verdade e a Vida. Ninguém vem ao Pai senão por mim.
