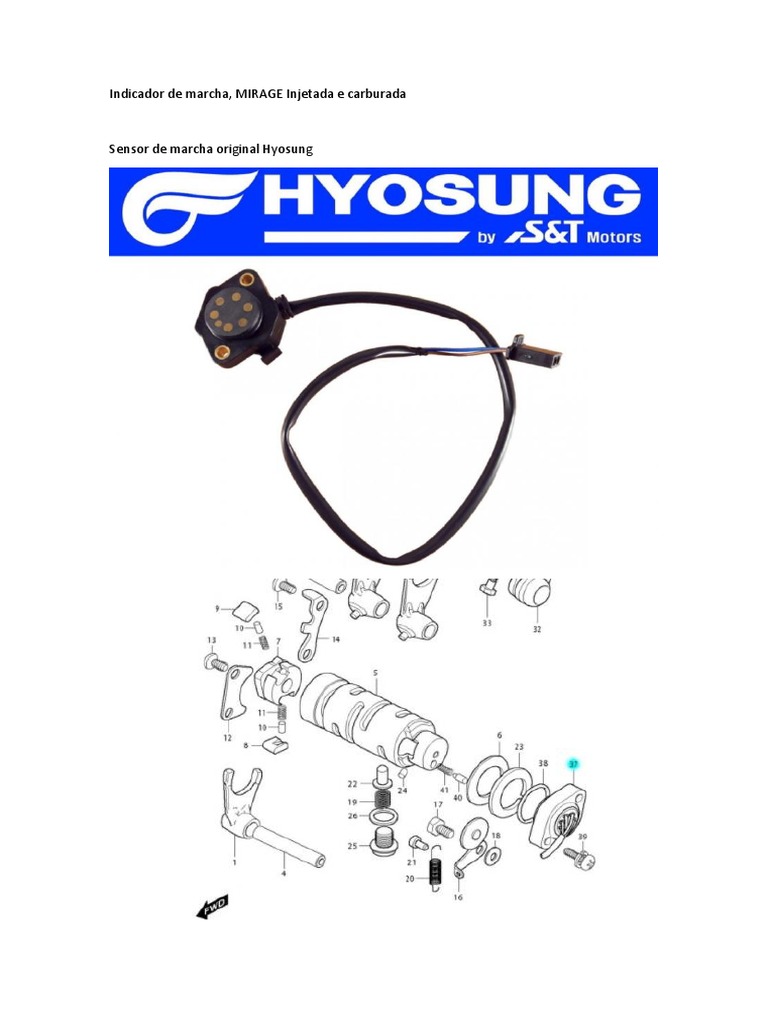

Indicador de marcha, MIRAGE Injetada e carburada

Sensor de marcha original Hyosung

PARTE 1 - SENSOR DE MARCHA CUSTOMIZADO (apenas injetada)

Como instalar o indicador de marchas da Yes na Mirage/Comet 250. - Como já mostrei o

vídeo do indicador de marchas funcionando muito bem na minha Mirage 250 agora vou
mostrar como fiz. O sensor de marchas da Yes não é compatível com a Mirage 250 no
sentido somente de substituir um pelo outro(já que o da yes é infinitamente mais barato),
no entanto criando uma matriz de resistores e diodos o sensor de marchas da Yes
funciona corretamente. Para fazer essa matriz foi necessário 5 resistores sendo-
1 de 100 ohms para a 1° marcha
1 de 270 ohms para a 2° marcha
1 de 560 ohms para a 3° marcha
1 de 1k ohms para a 4° marcha
1 de 1,5 k ohms para a 5° marcha

Estes resistores podem ser de 1/8 de watts ou tb reguláveis para se chegar a valores reais
de 101 ohms, 295 ohms, 514 ohms, 994 ohms e 1472 ohms. No meu caso coloquei
resistores fixos o mais próximo possível para cima ou para baixo. Foi necessário usar
diodos para que a corrente do circuito não voltasse nos resistores mais baixos, esses
diodos sao os 1N4007 ou similar, em um desenho vocês vão ver que usei uma plaquinha
de fenolite para ficar mais organizado mas pode fazer tipo gambiara soldando um nos
outros e depois envolvendo o circuito em silicone de alta temperatura. Pode usar um
display de led de 7 fios ou um barramento de 6 leds sendo 5 para as marcha e um para o
neutro. Comprei um cabo pp mult de 6 vias. Para as carburadas não precisa dessa matriz,
somente levar o neutro para o CDI e os outros fios para o indicador(devo dizer que não sei
nada da carburada, só a teoria que se fisicamente o sensor da Yes encaixar corretamente
no local do sensor de neutro pode dar certo) Acho que foi dito tudo a não ser a confusão
das cores de fios do sensor, do display e cabo mult vias, Antes de fazer o cabo ache a cor
e a marcha no sensor da Yes, ache no display as cores dos números mostrados, de pose
disso tudo fica mais fácil, hahahahah.
Ps.:Se alguém entender os desenhos e ajudar criando melhores eu agradeço muito.
Ps.:2 - os displays de led para serem usados com ima não serve, nem os plug and play
para hondas e yamaha, o meu foi comprado por 10 reais ou pouco mais de 3 dolares no
Alies Express.
CREDITOS AOS MENTORES DESTE ARTIGO
Créditos aos amigos pelos artigos e fotos publicados no Fabebook Grupo MIRAGE 250:

 Mirage 250 - Loucos por elas

 Jesus Guimaraes
 Clube Do Puma MG
 Postagem original:
https://www.facebook.com/MinhaMirage/posts/182641122299825
Outra referencia

Então, eu tirei a peça da minha Mirage 650 e fiz a medição de resistência entre os fios. Eis o
resultado:

1a) 101 ohms

2a) 298 ohms
3a) 505 ohms
4a) 986 ohms
5a) 1465 ohms
Neutro: aberto.
Comprei um sensor da suzuki yes, é idêntico ao da mirage 250/650, porém ele já vem com 1 fio para
cada marcha. A ideia antes era abrir o sensor de marchas original da moto. Mas como achei esse,
fisicamente compatível, e que já vem com os fios, pretendo fazer protótipo com ele:

http://www.motoscustom.com.br/forum/viewtopic.php?p=248875
PARTE 2 – MONTAGEM MOSTRADOR, INCLUINDO VOLTIMETRO
DIAGRAMAS DE MONTAGEM

Sensor de Neutro Mirage Modificado

Usado sensor de neutro Yes/Intruder com contatos até 6ª marcha

6 1
5
N
4 2
3

Conector o sensor

F
E
D
C
B
A

Conector Cor fio Marcha

A Branco+Vermelho 6
B Marrom 5
C Amarelo+Azul 4
D Branco+Amarelo 1
E Vermelho+Preto 2
F Verde+Azul 3
G Azul Neutro
Diagrama de conexão sistemas diodos/resistores identificação marcha

COR FIO VINDO DO SENSOR

DE NEUTRO
Branco+Amarelo

Vermelho+Preto

Verde+Azul

Amarelo+Azul

Marrom

Azul

Conexão do fio multipolar extensor para painel frontal com fios sensor de marcha

Marcha Cor fio sensor marcha Cor fio cabo multipolar de 6 vias
1 Branco+Amarelo Azul
2 Vermelho+Preto Vermelho escuro
3 Verde+Azul Verde
4 Amarelo+Azul Amarelo
5 Marrom Laranja
Neutro Azul extra Rosa

Conexão do fio multipolar extensor para painel frontal com fios display de marcha

Marcha Cor fio cabo multipolar de 6 vias Cor fio Display Marcha
1 Azul Vermelho
2 Vermelho escuro Azul
3 Verde Verde
4 Amarelo Roxo
5 Laranja Amarelo
NEUTRO Rosa Branco
+12v --- PINO EXTRA PRETO
Esquema de montagem

REFERENCIA DO FORNECEDOR
preto com terminal de volta --- positivo, outras linhas são negativos
1 marcha --- linha vermelha
2 marcha --- linha azul
3 marcha --- linha verde
4 marcha --- linha roxo
5 marcha --- linha amarela
6 marcha --- linha preta
linha neutra (Zero) – Linha branca

https://pt.aliexpress.com/item/Waterprof-Universal-6-Speed-Digital-Gear-Indicator-
Motorcycle-Motorbike-Motocross-Display-Shift-Lever-Sensors-Gear-
Display/32815554740.html
