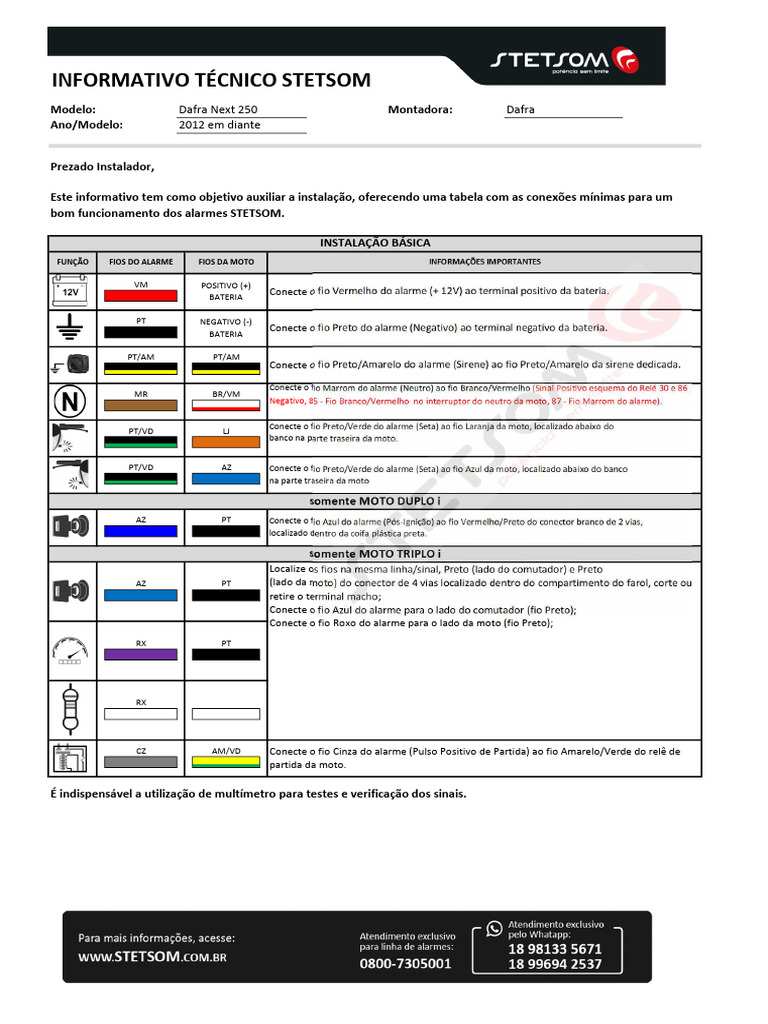

INFORMATIVO TÉCNICO STETSOM

Modelo: Dafra Next 250 Montadora: Dafra

Ano/Modelo: 2012 em diante

Prezado Instalador,

Este informativo tem como objetivo auxiliar a instalação, oferecendo uma tabela com as conexões mínimas para um
bom funcionamento dos alarmes STETSOM.

INSTALAÇÃO BÁSICA
FUNÇÃO FIOS DO ALARME FIOS DA MOTO INFORMAÇÕES IMPORTANTES

VM POSITIVO (+)
BATERIA
Conecte o fio Vermelho do alarme (+ 12V) ao terminal positivo da bateria.

PT NEGATIVO (-)
BATERIA
Conecte o fio Preto do alarme (Negativo) ao terminal negativo da bateria.

PT/AM PT/AM
Conecte o fio Preto/Amarelo do alarme (Sirene) ao fio Preto/Amarelo da sirene dedicada.

Conecte o fio Marrom do alarme (Neutro) ao fio Branco/Vermelho (Sinal Positivo esquema do Relé 30 e 86
MR BR/VM
Negativo, 85 - Fio Branco/Vermelho no interruptor do neutro da moto, 87 - Fio Marrom do alarme).

Conecte o fio Preto/Verde do alarme (Seta) ao fio Laranja da moto, localizado abaixo do
PT/VD LJ
banco na parte traseira da moto.

PT/VD AZ Conecte o fio Preto/Verde do alarme (Seta) ao fio Azul da moto, localizado abaixo do banco
SETA
na parte traseira da moto

somente MOTO DUPLO i

AZ PT Conecte o fio Azul do alarme (Pós-Ignição) ao fio Vermelho/Preto do conector branco de 2 vias,
localizado dentro da coifa plástica preta.

somente MOTO TRIPLO i

Localize os fios na mesma linha/sinal, Preto (lado do comutador) e Preto
AZ PT (lado da moto) do conector de 4 vias localizado dentro do compartimento do farol, corte ou
retire o terminal macho;
Conecte o fio Azul do alarme para o lado do comutador (fio Preto);
Conecte o fio Roxo do alarme para o lado da moto (fio Preto);
RX PT

CZ AM/VD Conecte o fio Cinza do alarme (Pulso Positivo de Partida) ao fio Amarelo/Verde do relê de
partida da moto.

Dafra Next 250

Enviado por

Dafra Next 250

Enviado por

INFORMATIVO TÉCNICO STETSOM

Modelo: Dafra Next 250 Montadora: Dafra

somente MOTO DUPLO i

somente MOTO TRIPLO i

É indispensável a utilização de multímetro para testes e verificação dos sinais.
