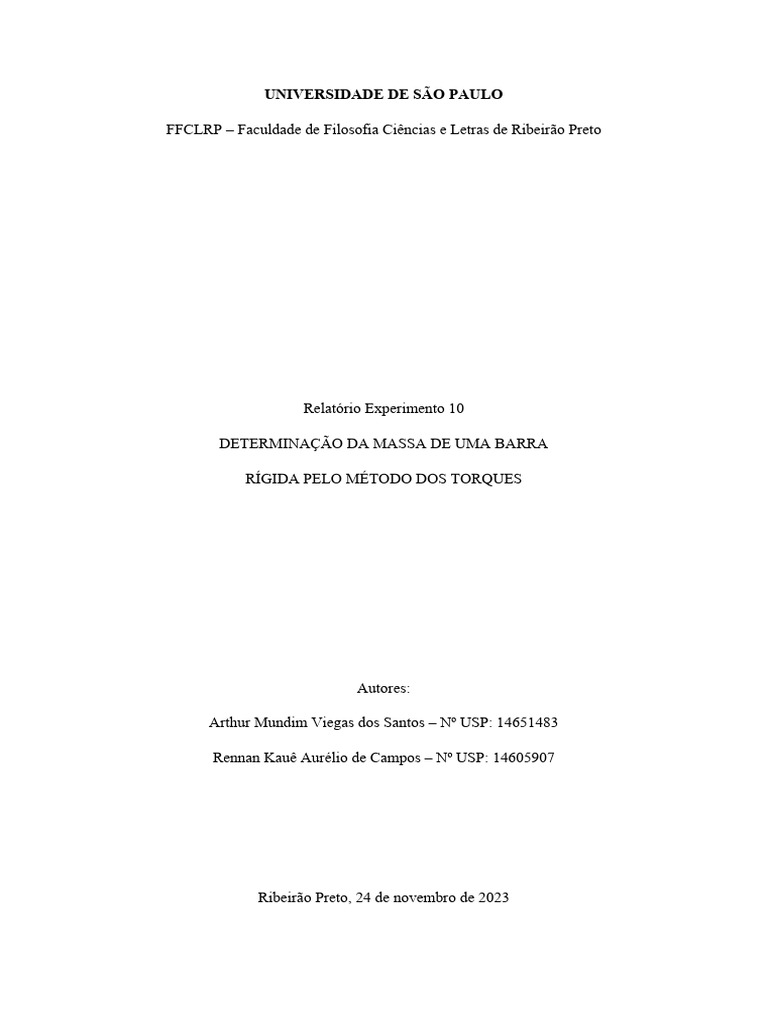

UNIVERSIDADE DE SÃO PAULO

FFCLRP – Faculdade de Filosofia Ciências e Letras de Ribeirão Preto

Relatório Experimento 10

DETERMINAÇÃO DA MASSA DE UMA BARRA

RÍGIDA PELO MÉTODO DOS TORQUES

Autores:

Arthur Mundim Viegas dos Santos – Nº USP: 14651483

Rennan Kauê Aurélio de Campos – Nº USP: 14605907

Ribeirão Preto, 24 de novembro de 2023

SUMÁRIO

1. Resumo ......................................................................................................................... 3

2. Introdução ..................................................................................................................... 3

3. Descrição Experimental ............................................................................................... 4

4. Resultados e Discussão ................................................................................................. 4

5. Conclusões ................................................................................................................... 8
 3

1. Resumo

O método dos torques é uma abordagem na análise de movimentos rotacionais que

considera o efeito das forças em relação a um ponto de rotação, levando em conta o braço
de alavanca. O experimento a seguir baseou-se na determinação da massa de uma barra
rígida através do método dos torques. A metodologia adotada envolve a avaliação do
momento de inércia por meio do método dos torques, baseando-se na dinâmica de rotação
da barra e considerando suas dimensões. Os resultados obtidos foram utilizados como
referencial na segunda situação, revelando consistência com os valores obtidos na
primeira. Conclui-se, portanto, que é viável determinar a massa de uma barra rígida por
meio do método dos torques, empregando montagens experimentais simples e
fundamentando-se na dinâmica rotacional dos corpos.

2. Introdução

A balança é o instrumento mais utilizado para se determinar a massa de um objeto.

Entretanto, há outras formas de se estimar essa medida, uma delas é analisando o torque
de uma haste.

O método dos torques é dado pelo equilíbrio de corpos sob ação de forças paralelas.
Quando um corpo está em repouso, a resultante das forças externas é nula, assim como a
resultante dos torques sobre o centro de massa.

Abaixo, foi representado o esquema do experimento:

x = Distância do ponto de suspensão ao centro de massa da barra

y = Distância do ponto de suspensão à massa m

 4

Analisando o esquema de forças (sendo ‘M” a massa da barra e “m” a massa suspensa):

τm = τ B
Pm . y = PB . x

m.g.y=M.g.x

τm / g = M . x

Dessa forma, plotando os valores de τm / g e x no gráfico, poderemos estimar o valor

de M através do coeficiente angular da reta obtida.

3. Descrição Experimental

Para realizar o experimento, utilizou-se uma barra metálica, um suporte para a barra,
uma régua, uma balança, e pesos para serem suspensos na barra.

Primeiramente, mediu-se o comprimento da barra e determinou-se onde se localizava

seu centro de massa. Após isso, o ponto de suspensão foi deslocado do centro de massa
da barra e adicionou-se massa à extremidade da barra para atingir o equilíbrio, esse
procedimento foi realizado para 5 distâncias diferentes.

4. Resultados e Discussão

1. Posicione a barra na haste de suspensão de modo a obter a situação de equilíbrio

("barra horizontal"). Nesta condição, qual é distância entre o centro de massa da barra
e os extremos? A barra é homogênea?

A distância entre o centro de massa e os extremos é de 50 cm para cada lado, o que

indica que a barra é homogênea, pois ambos os lados possuem a mesma massa (M/2).
 5

2. Suspenda a barra a uma distância de x = 2, 50 ・ 10−2m do lado esquerdo de seu

centro de massa e observe. O que aconteceu à barra? O que é necessário para
restabelecer a situação de equilíbrio sem alterar o ponto de suspensão?

A barra rotacionou, devido ao torque. Para restabelecer a situação de equilíbrio é

necessário adicionar determinada massa à extremidade da barra.

3. Prenda uma massa apropriada (m) à barra para restabelecer o equilíbrio e responda:
a) Qual é a distância (y) entre o ponto de suspensão e o ponto onde a massa foi colocada?
Qual é o valor da massa?
A distância y é 45 cm e a massa é 24g.

b) O fato de a barra atingir o equilíbrio implica em uma relação que inclua M0 (massa
da barra), m, x e y. Qual é essa relação e qual é sua origem?

τm = τ B
Pm . y = PB . x

m . g . y = M0 . g . x

M0 = my/x

Como a barra está em equilíbrio, a soma dos torques é 0, ou seja, o torque da massa m é
igual ao torque da barra.

c) Calcule e apresente na forma correta o valor de M0 utilizando a relação do item

anterior e os valores obtidos no item. Use a propagação de incertezas.
 6

Assim, temos que M0 = 0, 432 ± 0, 088 kg. Como é possível observar, a incerteza
associada está bem elevada.

d) Você acha que uma única medida é suficiente para determinar a massa da barra?
Qual é a sua sugestão para obter um resultado mais preciso?

Uma única medida não é suficiente para determinar a massa da barra. Para isso, é
necessário repetir o experimento para mais valores de x, y e m, assim, aumentando a
precisão do resultado e diminuindo a incerteza associada à M.

4. Uma das maneiras de melhorar a precisão do valor obtido da massa da barra é repetir
as medidas para diferentes distâncias x e y. Para tal, varie x e mantenha o ponto de
suspensão de m no extremo da barra. Por que este é o melhor procedimento?

Esse procedimento é o melhor porque são obtidos diferentes valores para x,y e m e com
um número maior de valores, menor é a incerteza e maior é a precisão.

5. Complete a tabela 10.1 com os diferentes valores de x, y e m. Considere as ordens de

grandezas já estabelecidas.
Tabela 1 – Valores e incertezas de x, y e m.
N x (m) ∆x m (kg) ∆m y (m) ∆y
1 0,0025 ± 0,0005 0,024 ± 0,001 0,045 ± 0,0005
2 0,0075 ± 0,0005 0,079 ± 0,001 0,040 ± 0,0005
3 0,0125 ± 0,0005 0,150 ± 0,001 0,035 ± 0,0005
4 0,0175 ± 0,0005 0,245 ± 0,001 0,030 ± 0,0005
5 0,020 ± 0,0005 0,307 ± 0,001 0,0275 ± 0,0005
 7

6. Utilizando os valores da tabela 10.1, calcule os torques dividido pelo valor da

aceleração da gravidade das massas aferidas com seus desvios (note que não é solicitada
a incerteza e sim o desvio) em relação ao ponto de suspensão. Calcule também, os valores
da massa da barra e seu desvio utilizando a relação já encontrada. Registre na tabela
10.2 esses valores. Qual é o valor médio da massa da barra?

Tabela 2 – Valores e incertezas de τ / g e Mo.

N τ/g ∆τ / g Mo ∆Mo
1 0,0011 0,0001 0,432 0,088
2 0,0032 0,0001 0,421 0,029
3 0,0053 0,0001 0,420 0,018
4 0,0074 0,0002 0,420 0,014
5 0,0084 0,0002 0,422 0,013

O valor médio da massa da barra é 0,423 ± 0,033 kg.

7. Construa um gráfico de τ/g versus x. A partir deste gráfico determine o valor de M0 e

seu desvio.

A partir do gráfico, determinou-se o valor do coeficiente angular: 0,41872 ± 0,00121.

Como já visto pela fómula τm / g = M . x, esse valor corresponde à massa da barra, que é
de 0,419 ± 0,001 kg.
 8

8. O valor M0 da massa da barra foi determinado por duas maneiras:

1 - Calcula-se em cada experiência o valor de M0 e de sua indeterminação e a seguir,

calcula-se o valor médio de M0 e sua indeterminação;

2 - Calculam-se os valores dos torques das massas aferidas em relação ao centro de

suspensão e faz-se um gráfico de τ/g versus x do qual o valor M0 pode ser obtido.

Essas duas maneiras são equivalentes? Por quê?

Sim, essas maneiras são equivalentes, visto que elas apresentaram valores próximos,
sendo eles respectivamente 0,423 ± 0,033 kg e 0,419 ± 0,001 kg. Como é possível
observar, o valor obtido graficamente tem uma menor incerteza.

9. Qual é o valor da massa da barra quando uma balança é utilizada? Compare

percentualmente o valor M0 da massa da barra obtido pelas duas formas anteriores com
o obtido através da balança. O que você pode concluir desta comparação?

Utilizando uma balança, a massa mensurada foi de 0,420 ± 0,001 kg. O valor médio
representa 101% desse valor. O valor obtido graficamente representa 99% desse valor. A
partir dessa comparação, podemos concluir que os valores da massa da barra obtidos são
confiáveis, visto que estão muito próximos do valor mensurado na balança.

5. Conclusões

A partir desse experimento, foi possível observar que, em ambos os métodos utilizados
(valor médio e valor obtido graficamente), os valores das massas encontradas se
aproximaram do valor mensurado na balança.

Dessa forma, podemos dizer que o método de determinação da massa através do torque
foi efetivo. A confiabilidade e precisão demonstradas por ambos os métodos reforçam a
validade dos resultados obtidos, proporcionando uma base sólida para as conclusões deste
estudo experimental.
