MATERIAL
OPÇÕES
Veja abaixo os tipos
de blocos utilizados

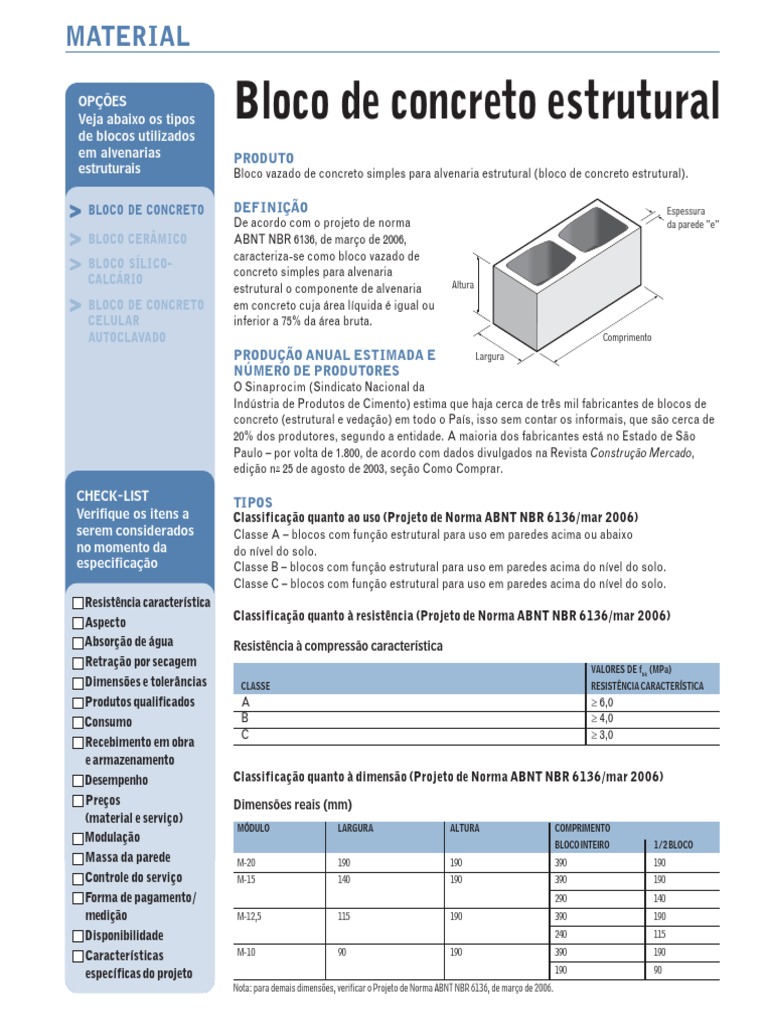

Bloco de concreto estrutural
em alvenarias PRODUTO
estruturais Bloco vazado de concreto simples para alvenaria estrutural (bloco de concreto estrutural).
CHECK-LIST TIPOS
Verifique os itens a Classificação quanto ao uso (Projeto de Norma ABNT NBR 6136/mar 2006)
serem considerados Classe A – blocos com função estrutural para uso em paredes acima ou abaixo
no momento da do nível do solo.
especificação Classe B – blocos com função estrutural para uso em paredes acima do nível do solo.
Classe C – blocos com função estrutural para uso em paredes acima do nível do solo.
Resistência característica
Aspecto Classificação quanto à resistência (Projeto de Norma ABNT NBR 6136/mar 2006)
Absorção de água Resistência à compressão característica
Retração por secagem VALORES DE fbk (MPa)
Dimensões e tolerâncias CLASSE RESISTÊNCIA CARACTERÍSTICA
Produtos qualificados A ≥ 6,0
Consumo B ≥ 4,0
C ≥ 3,0
Recebimento em obra
e armazenamento
Desempenho Classificação quanto à dimensão (Projeto de Norma ABNT NBR 6136/mar 2006)
Preços Dimensões reais (mm)
(material e serviço)
MÓDULO LARGURA ALTURA COMPRIMENTO
Modulação BLOCO INTEIRO 1/2 BLOCO
Massa da parede M-20 190 190 390 190
Controle do serviço M-15 140 190 390 190
Forma de pagamento/ 290 140
medição M-12,5 115 190 390 190
Disponibilidade 240 115
QUESTÃO
12,5 Blocos/m 2
Mínimo
12,9 Blocos/m 2
Mediana
13,5 Blocos/m 2
Máximo
AMBIENTAL
> Índice de perdas
(geração de resíduos):
Recomenda-se, entretanto, quantificar em função do projeto de produção da índice de perda
alvenaria, considerando-se blocos inteiros, ½ blocos e blocos especiais, como de 3% para blocos
ilustrado nas figuras abaixo: de concreto
considerando-se
a mediana de valores
das barras de
39 1 19
consumo de materiais.
> Classificação do
19
I M
resíduo: conforme
resolução Conama
(Conselho Nacional
do Meio Ambiente)
307 de 05 de julho de
2002, os resíduos de
blocos de concreto
e argamassa são
considerados de
39 1 19
classe A, sendo
possível serem
19
I M
reutilizados ou
reciclados como
agregados.
Nota: verificar se não
houve incorporação
de outro resíduo ao
Alvenaria de 3,00 x 2,60 m Medidas em cm
Alvenaria de 1,00 x 1,00 m processo original de
produção dos blocos
s Total de blocos inteiros (I) = 91 unidades Total de blocos inteiros (I) = 10 unidade e da argamassa.
Total de meios blocos (M) = 13 unidades Total de meios blocos (M) = 5 unidades
> Destinação
do resíduo: devem ser
enviados a aterros
O consumo médio de argamassa, conforme o TCPO, é de 0,0107 m³/m², para o bloco de especiais ou a usinas
14 x 19 x 39 cm e de 0,0145 m³/m² para o bloco de 19 x 19 x 39 cm. Veja abaixo a barra de consumo de reciclagem como
para os referidos blocos agregados.
PREÇOS UNITÁRIOS
Para fins de fornecimentos regulares a unidade de compra é o bloco.
Preço (R$)
LARGURA (mm) ALTURA (mm) COMPRIMENTO (mm) UN SP RJ MG DF PR SC RS BA PE CE PA
140 190 140 un 0,51 – – – – – – – – – –
140 190 190 un 0,63 0,66 0,65 0,96 0,90 0,94 0,85 0,75 – 0,75 1,80
140 190 290 un 0,89 – 0,85 – – – – – – – –
140 190 390 un 1,11 1,19 0,96 1,64 – 1,31 1,40 1,43 1,67 1,27 2,12
190 190 190 un 0,82 0,84 1,03 – 1,16 1,29 0,98 0,97 – 1,03 2,05
190 190 390 un 1,47 1,61 1,24 2,17 – 1,74 1,85 1,90 2,19 1,67 2,78
IMPORTANTE
Foi considerado nesta ficha Vida útil de projeto
o projeto de norma ABNT As alvenarias externas e internas, bem como seus componentes constituintes, devem
NBR 6136, de março de 2006, e manter sua funcionabilidade durante toda a vida útil de projeto, desde que submetidas
não a NBR 6136 de novembro a manutenções periódicas e conservação especificada pelos respectivos fornecedores.
de 1994, pois aquela contém No caso de paredes expostas às intempéries, devem ser limitados os deslocamentos,
informações atualizadas. fissurações e falhas, inclusive nos seus revestimentos, como conseqüência da exposição
Sua votação será encerrada ao calor e resfriamentos periódicos.
em 17/05/2006, sendo possível As manutenções preventivas e as de caráter corretivo, que visam não permitir o progresso de
haver ainda alterações. Para pequenas falhas, que poderiam resultar em extensas patologias, devem ser realizadas de acordo
informações definitivas, o com o “Manual de Operação, Uso e Manutenção” fornecido pelo incorporador e/ou construtora.
leitor deverá consultar a O Projeto de Norma 02:136.01-001/1 de 06 de outubro de 2005, Edifícios habitacionais de até
referida norma quando da cinco pavimentos – Desempenho, Parte 1: Requisitos gerais, Anexo E, indica o valor mínimo
sua publicação. de 25 anos para a vida útil de projeto de estruturas principais, como a alvenaria estrutural.
ETAPAS
DO SERVIÇO
Alvenaria estrutural
A execução divide-se
nas seguintes fases com blocos de concreto
> Locação da parede A alvenaria caracteriza-se como elemento estrutural da edificação.
> Execução da 1 a fiada
> Elevação das paredes DEFINIÇÃO
> Grauteamento Execução de alvenaria estrutural de blocos vazados de concreto.
> Vergas e contravergas
> Cintas de amarração ESPECIFICAÇÃO DOS PRODUTOS
Blocos, argamassa de assentamento, graute e barras de aço.
DADOS DE PROJETO
Para atender às necessidades da produção, o projeto de alvenaria estrutural deve
contemplar, pelo menos:
> Plantas de locação da primeira e segunda fiadas, com definição dos locais de
grauteamento.
> Elevação das paredes, contendo blocos, compensadores, singularidades, instalações,
vãos ou aberturas, regiões de grauteamento, cintas de amarração,
vergas e contravergas.
> Características das juntas entre blocos.
> Detalhes típicos de graute vertical, cintas, vergas e contravergas com respectivas
armaduras.
> Juntas de controle ou de movimentação quando necessário.
> Especificação do bloco, da argamassa de assentamento, do graute e das
barras de aço.
FORMA DE PAGAMENTO
Em geral, os pagamentos ou medições são feitos considerando-se a quantidade de serviço
concluído por área (m²) de alvenaria. Dependendo do caso, a medição pode ser feita
considerando a área de alvenaria executada no andar ou no ½ andar, em função das
dimensões da obra e quantidades de serviço.
Os pagamentos normalmente são feitos quinzenalmente, um no início do mês (em torno do
dia 5) e outro no final do mês (em torno do dia 20).
Referências e tolerâncias
FATOR REFERÊNCIA VALOR DE REFERÊNCIA TOLERÂNCIAS
Espessura da junta horizontal NBR 8798/1985 10 mm ± 3 mm (obs.: para espessuras acima de 10 mm, considerar ± 30%)
Nível da junta horizontal NBR 8798/1985 - ± 2 mm/m; ± 10 mm no máximo
Espessura da junta vertical NBR 8798/1985 10 mm ± 3 mm (obs.: para espessuras acima de 10 mm, considerar ± 30%)
Alinhamento da junta vertical NBR 8798/1985 - ± 2 mm/m; ± 10 mm no máximo
Alinhamento vertical da parede (prumo) NBR 8798/1985 - ± 2 mm/m; ± 10 mm no máximo por piso; ± 25 mm na altura total
Alinhamento horizontal da parede NBR 8798/1985 - ± 2 mm/m; ± 10 mm no máximo por piso
Nível no respaldo (topo) de paredes no mesmo pavimento Qualihab/CDHU Projeto executivo Máximo de 15 mm entre paredes do mesmo pavimento
Pé-direito Qualihab/CDHU Projeto executivo ± 25 mm
Irregularidade superficial gradual Qualihab/CDHU - 5 mm/2 m (alvenaria sem revestimento); 8 mm/2 m (alvenaria a revestir)
Irregularidade superficial abrupta Qualihab/CDHU - 5 mm no máximo
Desvio de esquadro Qualihab/CDHU - Máximo de 15 mm no comprimento total das paredes do cômodo
Abertura de vãos (horizontal e vertical) Qualihab/CDHU Projeto executivo -0; + 20 mm
Posicionamento horizontal e vertical dos vãos Qualihab/CDHU Projeto executivo ± 20 mm
Lançamento de graute Qualihab/CDHU Projeto executivo Altura máxima de 1,60 m; Preenchimento completo da “coluna”;
Obrigatória janela de inspeção no bloco inferior de cada “coluna” de grauteamento
PRODUTIVIDADE
De acordo com o TCPO 12a edição (Tabelas de Composições de Preços para Orçamentos),
seguem as barras de produtividade do pedreiro e servente:
PEDREIRO (Hh/m 2)
SERVENTE (Hh/m 2)
