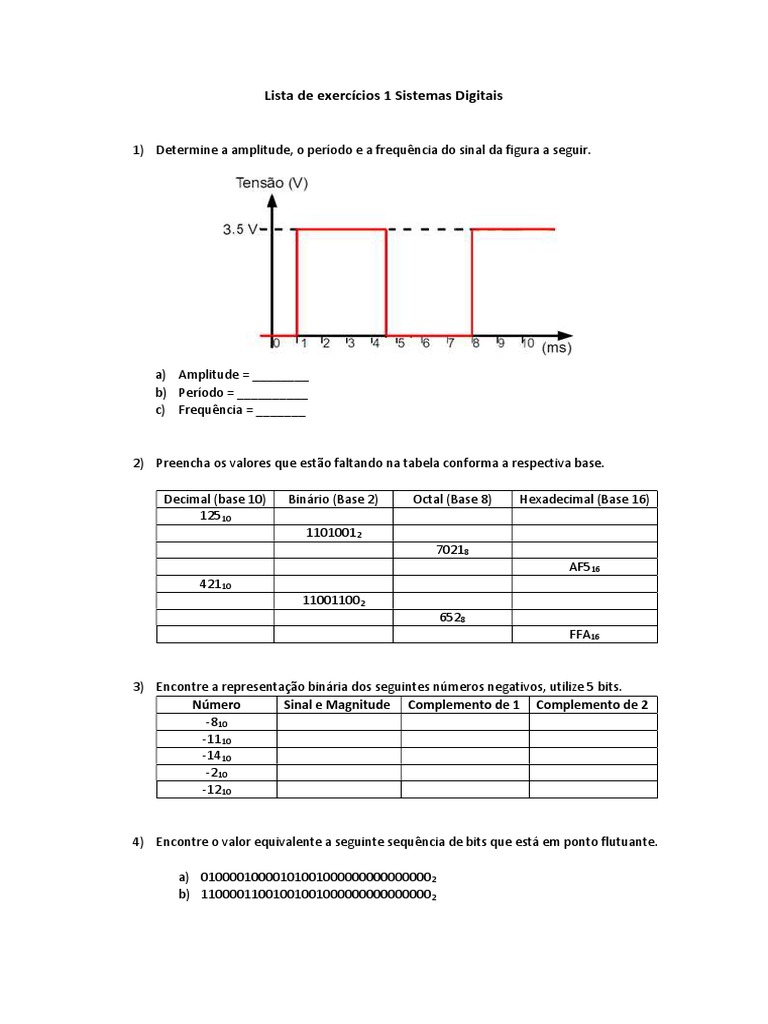

Lista de exercícios 1 Sistemas Digitais

1) Determine a amplitude, o período e a frequência do sinal da figura a seguir.

a) Amplitude = ________
b) Período = __________
c) Frequência = _______

2) Preencha os valores que estão faltando na tabela conforma a respectiva base.

Decimal (base 10) Binário (Base 2) Octal (Base 8) Hexadecimal (Base 16)
12510
11010012
70218
AF516
42110
110011002
6528
FFA16

3) Encontre a representação binária dos seguintes números negativos, utilize 5 bits.

Número Sinal e Magnitude Complemento de 1 Complemento de 2
-810
-1110
-1410
-210
-1210

4) Encontre o valor equivalente a seguinte sequência de bits que está em ponto flutuante.

a) 010000100001010010000000000000002
b) 110000110010010010000000000000002
5) Utilizando mapa de Karnaugh encontre a função booleana minimizada para a seguinte
tabela verdade.

a b y
0 0 1
0 1 0
1 0 1
1 1 0

6) Utilizando mapa de Karnaugh encontre a função booleana minimizada para a seguinte

soma de produtos 𝑦 = 𝑎 ∙ 𝑏 ∙ 𝑐̅ + 𝑎 ∙ 𝑏 ∙ 𝑐 + 𝑎 ∙ 𝑏 ∙ 𝑐 + 𝑎 ∙ 𝑏 ∙ 𝑐 + 𝑎 ∙ 𝑏 ∙ 𝑐 + 𝑎 ∙ 𝑏 ∙ 𝑐̅.

7) Utilizando mapa de Karnaugh encontre a função booleana minimizada para a seguinte

tabela verdade.

abcd y
0000 1
0001 0
0010 1
0011 0
0100 1
0101 1
0110 0
0111 0
1000 0
1001 1
1010 1
1011 1
1100 0
1101 0
1110 1
1111 1

8) Utilizando mapa de Karnaugh encontre a função booleana minimizada para a seguinte

tabela verdade.

abc y
000 1
001 x
010 1
011 x
100 1
101 1
110 x
111 1
9) Para a seguinte expressão algébrica booleana determine a tabela verdade e construa
um circuito com portas lógicas que implementa esta função.

𝑦 =𝑎∙𝑏+𝑎∙𝑏

10) Para a equação algébrica booleana, apresentada na forma de soma de produtos a seguir,
construa a tabela verdade, faça a minimização utilizando mapa de Karnaugh e
implemente o circuito resultante utilizando portas lógicas.

𝑦 = 𝑎 ∙ 𝑏 ∙ 𝑐 + 𝑎 ∙ 𝑏 ∙ 𝑐̅ + 𝑎 ∙ 𝑏 ∙ 𝑐 + 𝑎 ∙ 𝑏 ∙ 𝑐 + 𝑎 ∙ 𝑏 ∙ 𝑐̅
11) Para o circuito da figura a seguir encontra a função booleana implementada e a tabela
verdade. Em seguida verifique se é possível construir um circuito equivalente
minimizado, se for, construa este circuito.
