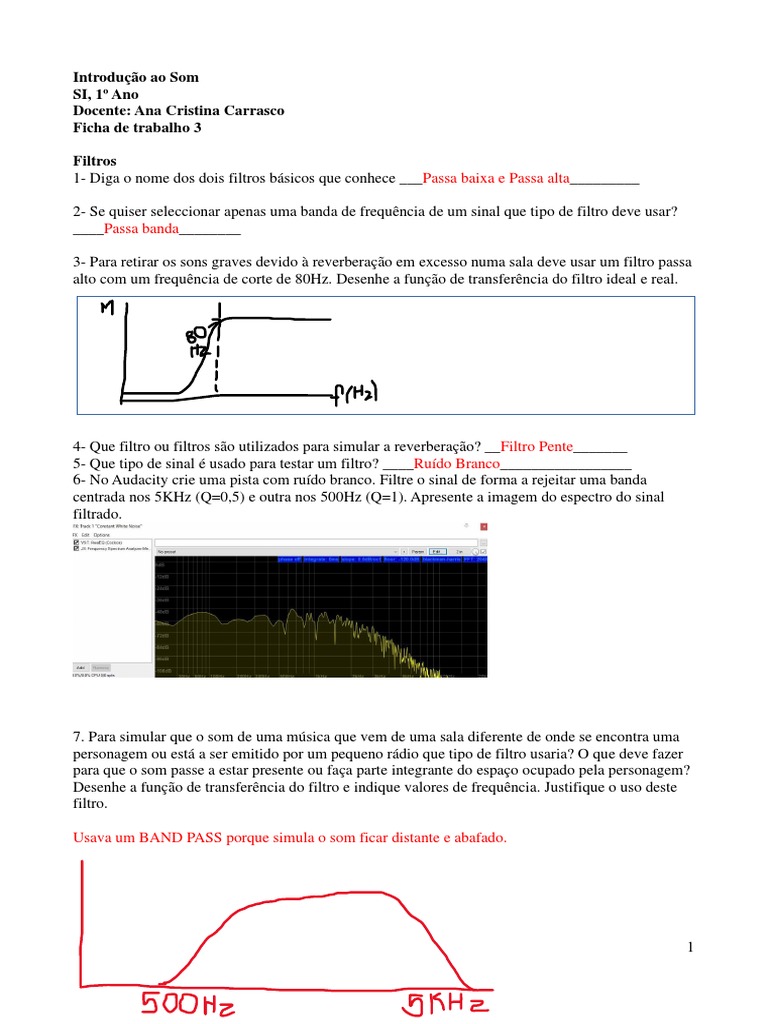

Introdução ao Som

SI, 1º Ano
Docente: Ana Cristina Carrasco
Ficha de trabalho 3

Filtros
1- Diga o nome dos dois filtros básicos que conhece ___Passa baixa e Passa alta_________

2- Se quiser seleccionar apenas uma banda de frequência de um sinal que tipo de filtro deve usar?
____Passa banda________

3- Para retirar os sons graves devido à reverberação em excesso numa sala deve usar um filtro passa
alto com um frequência de corte de 80Hz. Desenhe a função de transferência do filtro ideal e real.

4- Que filtro ou filtros são utilizados para simular a reverberação? __Filtro Pente_______
5- Que tipo de sinal é usado para testar um filtro? ____Ruído Branco_________________
6- No Audacity crie uma pista com ruído branco. Filtre o sinal de forma a rejeitar uma banda
centrada nos 5KHz (Q=0,5) e outra nos 500Hz (Q=1). Apresente a imagem do espectro do sinal
filtrado.

7. Para simular que o som de uma música que vem de uma sala diferente de onde se encontra uma
personagem ou está a ser emitido por um pequeno rádio que tipo de filtro usaria? O que deve fazer
para que o som passe a estar presente ou faça parte integrante do espaço ocupado pela personagem?
Desenhe a função de transferência do filtro e indique valores de frequência. Justifique o uso deste
filtro.

Usava um BAND PASS porque simula o som ficar distante e abafado.

1
Conversão de sinais
1- Defina Sinal analógico: É um sinal contínuo com informação infinita.________

2-Em termos de reconstrução de um sinal o que garante o teorema d Nyquist? ___O teorema
garante que, quando se reconstrói um sinal contínuo original a partir da sua versão discreta teremos
uma única solução. Assim, temos a representação digital do sinal. ______________
_______

3- Qual das versões do mesmo sinal tem mais informação, o discreto ou o digital? Justifique _____
_______A versão discreta porque é a junção de toda a informação, criando apenas uma única
solução. Todas as amostras guardadas corresponde apenas a um único
sinal.__________________________

4- Qual ou quais destes sinais não estão nas condições do teorema de Nyquist para ser amostrado
com uma frequência de 11KHz?
Sinal com formato wave de qualidade CD ______________
Sinal com componentes até 11KHz ___________________
Sinal filtrado num filtro passa baixo com frequência de corte 4KHz __________

5- Um sinal harmónico tem com todos os componentes até f8 e fundamental de 1KHz é amostrado
com fa=5KHz. Desenhe o espectro do sinal, indique com uma linha a frequência de amostragem, a
frequência de Nyquist e indique que componentes têm de ser eliminados (justifique).

6- Qual a relação sinal ruído para um ficheiro registado com 8 bits? ___48dBs_________

7- O que é o ruído digital? __Modificações que um sinal pode sofrer durante a captura,
armazenamento, transmissão, processamento e conversão.__________________________

8- Que formato de colocação de dados em memoria digital está na base dos formatos áudio do
Windows, wave, e dos Mac, aiff? _______PCM_______________________________________
Que tipo de onda está na base desse formato? ___Sinusoide___________________________
Desenhe a forma de onda.

2
9- Na conversão de digital para analógico que filtro é usado para retirar os componentes de alta
frequência do sinal (diga o nome geral e o específico)? _____DAC e Low Pass_________

10- Um circuito CDA (ou DAC em inglês) transforma um sinal __ digital ____ num sinal _
analógico __ . Antes de ser emitido pelos altifalantes o sinal passa por um ___filtro analógico_____
passa ___baixo________ para “arredondar” a forma de onda do sinal, o que corresponde a eliminar
___altas_______ frequências.
