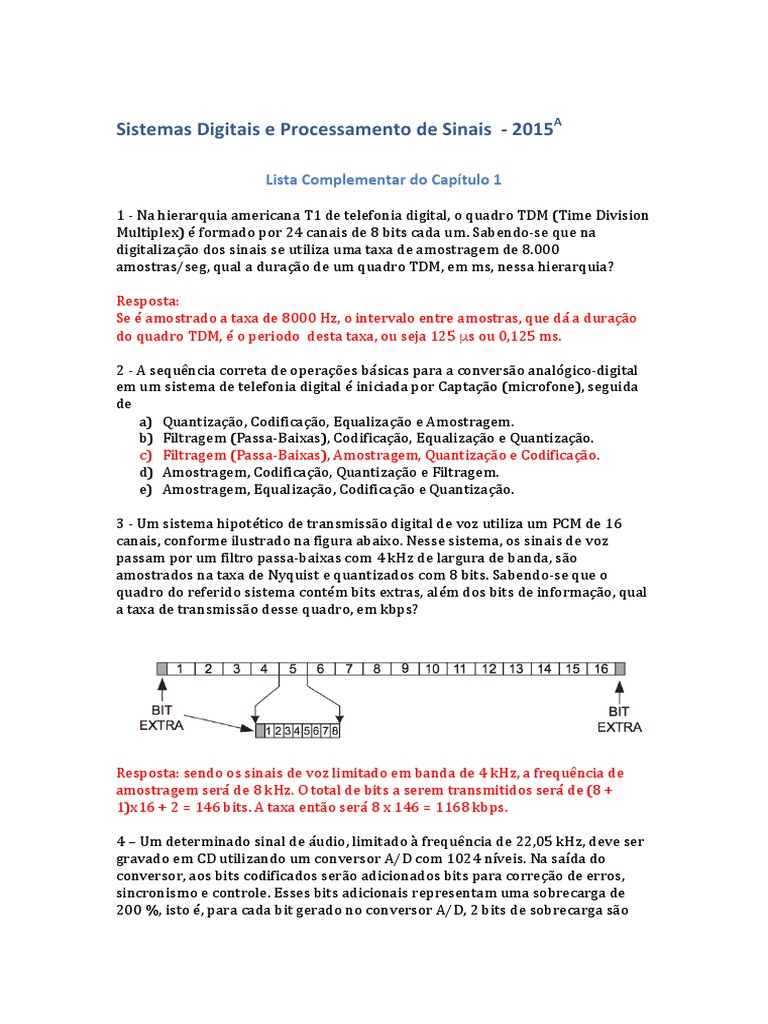

Sistemas

 Digitais  e  Processamento  de  Sinais    -­‐  2015A



Lista  Complementar  do  Capítulo  1


1  -­‐  Na  hierarquia  americana  T1  de  telefonia  digital,  o  quadro  TDM  (Time  Division
Multiplex)  é  formado  por  24  canais  de  8  bits  cada  um.  Sabendo-­‐se  que  na
digitalização  dos  sinais  se  utiliza  uma  taxa  de  amostragem  de  8.000
amostras/seg,  qual  a  duração  de  um  quadro  TDM,  em  ms,  nessa  hierarquia?

Resposta:
Se  é  amostrado  a  taxa  de  8000  Hz,  o  intervalo  entre  amostras,  que  dá  a  duração
do  quadro  TDM,  é  o  periodo    desta  taxa,  ou  seja  125  µs  ou  0,125  ms.

2  -­‐  A  sequência  correta  de  operações  básicas  para  a  conversão  analógico-­‐digital
em  um  sistema  de  telefonia  digital  é  iniciada  por  Captação  (microfone),  seguida
de
a) Quantização,  Codificação,  Equalização  e  Amostragem.
b) Filtragem  (Passa-­‐Baixas),  Codificação,  Equalização  e  Quantização.
c) Filtragem  (Passa-­‐Baixas),  Amostragem,  Quantização  e  Codificação.
d) Amostragem,  Codificação,  Quantização  e  Filtragem.
e) Amostragem,  Equalização,  Codificação  e  Quantização.

3  -­‐  Um  sistema  hipotético  de  transmissão  digital  de  voz  utiliza  um  PCM  de  16
canais,  conforme  ilustrado  na  figura  abaixo.  Nesse  sistema,  os  sinais  de  voz
passam  por  um  filtro  passa-­‐baixas  com  4  kHz  de  largura  de  banda,  são
amostrados  na  taxa  de  Nyquist  e  quantizados  com  8  bits.  Sabendo-­‐se  que  o
quadro  do  referido  sistema  contém  bits  extras,  além  dos  bits  de  informação,  qual
a  taxa  de  transmissão  desse  quadro,  em  kbps?




Resposta:  sendo  os  sinais  de  voz  limitado  em  banda  de  4  kHz,  a  frequência  de
amostragem  será  de  8  kHz.  O  total  de  bits  a  serem  transmitidos  será  de  (8  +
1)x16  +  2  =  146  bits.  A  taxa  então  será  8  x  146  =  1168  kbps.

4  –  Um  determinado  sinal  de  áudio,  limitado  à  frequência  de  22,05  kHz,  deve  ser
gravado  em  CD  utilizando  um  conversor  A/D  com  1024  níveis.  Na  saída  do
conversor,  aos  bits  codificados  serão  adicionados  bits  para  correção  de  erros,
sincronismo  e  controle.  Esses  bits  adicionais  representam  uma  sobrecarga  de
200  %,  isto  é,  para  cada  bit  gerado  no  conversor  A/D,  2  bits  de  sobrecarga  são
adicionados.  Para  esta  situação,  com  o  sinal  amostrado  na  taxa  de  Nyquist,  qual  a
taxa  do  sistema  de  gravação  do  sinal  de  áudio  no  CD,  em  kbits/s?
Resposta:  para  ter  1024  níveis,  o  sistema  usa  10  bits.  Com  2  bits  de  sobrecarga
por  bit,  o  total  de  30  bits.  Este  total  multiplicado  pela  taxa,  que  é  o  dobro  de
22,05  kHz,  resultará  em  44,1  x  30  =  1323  kbits/s.

5  -­‐  Em  uma  aplicação  de  fotoacoplador  para  medição  de  velocidade  de  um  motor,
utiliza-­‐se  um  disco  com  40  furos.  Considerando-­‐se  a  velocidade  do  motor  igual
1.200  rpm,  qual  a  frequência,  em  hertz,  de  amostragem  dos  pulsos  na  saída  do
fotoacoplador?
Resposta:  40  furos  corresponde  a  40  amostras  de  velocidade  a  cada  rotação.  Se
gira  a  1200  rpm,  ele  toma  40  furos  a  cada  uma  das  20  rotações  por  segundo,  o
que  implica  numa  taxa  de  40  x  20  =  800  Hz.

6  -­‐  O  conversor  analógico/digital  (A/D)  é  comumente  empregado  em
instrumentos  de  medição  de  processos.  Um  Pt  100,  devidamente  condicionado,
tem  uma  saída  que  varia,  linearmente,  entre  0  e  1  V  para  uma  variação  de
temperatura  de  0  a  100  oC,  e  está  conectado  a  um  conversor  A/D  de  10  bits  de
resolução,  que  utiliza  uma  faixa  de  entrada  de  0  a  10  V.  Qual  a  resolução,  em  oC,
imposta  pelo  sistema?
Resposta:  Como  o  A/D  usa  10  bits  de  resolução,  temos  1024  níveis.  Assim,  a
variação  de  0  a  100  oC  implica  em  100/1024  ou  0,097  oC  de  resolução.

7  -­‐  Em  um  esquema  de  codificação  de  voz  que  utiliza  DPCM,  codifica-­‐se  a
diferença  entre  uma  amostra  e  a  anterior  utilizando-­‐se  16  valores  diferentes.
Antes  de  ser  codificado,  o  sinal  de  voz  é  filtrado  para  conter  apenas  componentes
na  faixa  de  0  a  3.200  Hz.  O  sinal  é  então  digitalizado  a  uma  taxa  de  amostragem
suficiente  apenas  para  representar  essa  faixa  (sem  oversampling  ou
undersampling).  Qual  a  taxa  gerada  por  essa  codificação,  em  kbps?
Resposta:  Se  o  sinal  é  limitado  em  3200  Hz,  então  a  taxa  de  amostragem  sera
6400  Hz.  O  uso  de  16  valores  implica  em  4  bits  necessários  para  esta  resolução.
Com  isto,  a  taxa  será  de  6400  x  4  =  25,6  kbps.

8  -­‐  No  sistema  de  comunicação  abaixo,  o  multiplex  (MUX)  opera  com  8  fontes.




A  taxa  de  dados  em  cada  fonte  é  de  8000  bps  (bits/s).  Considere  que  cada
amostra  do  sinal  analógico  correspondente  à  fonte  1  foi  mapeada  em  2  bits,  e
aquela  da  fonte  8  foi  mapeada  em  4  bits.
Qual  é  a  máxima  frequência  contida  nos  sinais  analógicos  da  fonte  1  e  da  fonte  8?
Resposta:  Se  a  fonte  1  usa  2  bits,  então  sua  amostragem  foi  a  8000/2  =  4  kHz.
Assim  sua  máxima  frequência  foi  2  kHz.  Já  na  fonte  2,  a  amostragem  foi  8000/4  =
2  kHz,  e  sua  frequência  máxima  foi  1  kHz.
