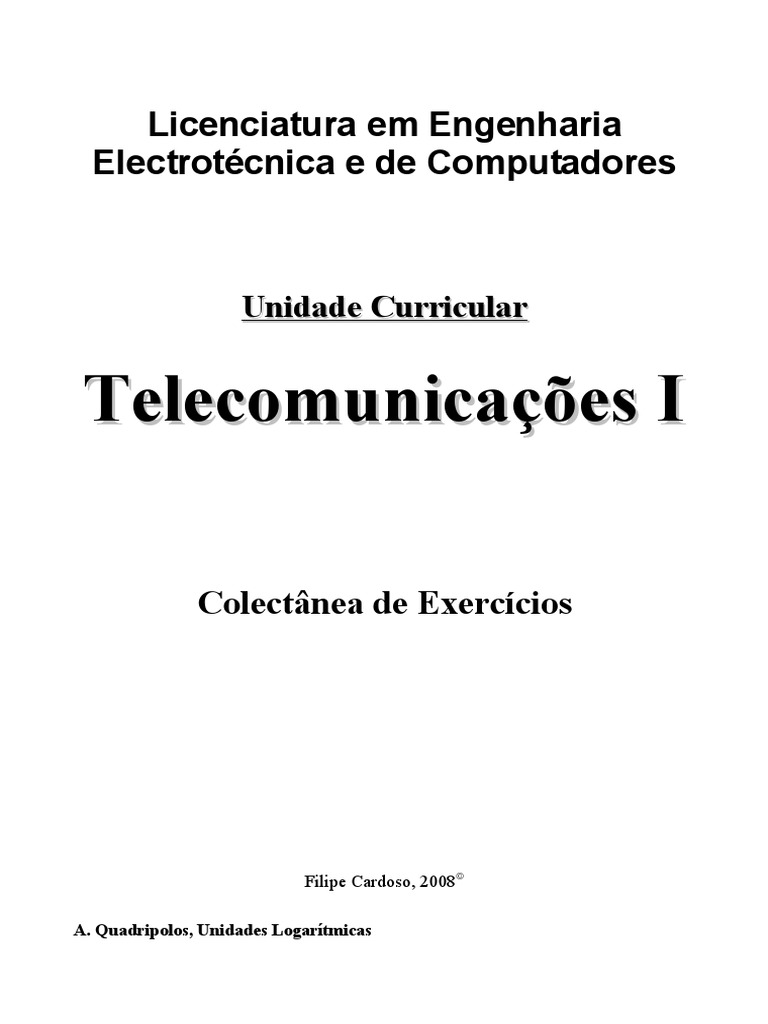

Licenciatura em Engenharia

Electrotécnica e de Computadores

Unidade Curricular

Telecomunicações I

Colectânea de Exercícios

Filipe Cardoso, 2008

A. Quadripolos, Unidades Logarítmicas

 1. Considere o seguinte quadripolo:

100 Ω 100 Ω

Entrada 400 Ω Saída

a

a) O que entende por quadripolo? Como os classifica?

b) Indique justificando matematicamente, se o quadripolo é simétrico.
c) Calcule a impedância característica do quadripolo representado.

2. Considere a seguinte figura.

Zg Ic

E Zc

Deduza matematicamente qual o valor da impedância de carga Zc para o qual a transferência de

potência é máxima.

3. Considere uma linha telefónica convencional com um relação sinal-ruído de 45 dB e uma largura
de banda que se estende dos 300 Hz aos 3.4 kHz. Pretende-se efectuar comunicação duplex sem que
ocorram erros.
Qual o ritmo máximo de transmissão possível?
a) Utilizando a banda 300-1300 Hz como canal de ida.
b) Utilizando a banda 1500-3400 Hz como canal de retorno.
c) Utilizando toda a banda para ida e retorno.

2
4. Considere o seguinte esquema de comunicação.

Pe=1 µW G1=10 dB G2=40 dB A3=-20 dB Ps=?

Qual o valor da potência de saída Ps?

5. Considere o seguinte sistema de recepção RF.

a) Qual o valor de potência PD?
b) Qual o nível absoluto de tensão à entrada do detector?

A2 Mist. Filtro A4 PD Detector

A1 A3
PA=2 pW

Zi=50 Ω

A1 = A2 = 20 dB
Misturador: Atenuação = 6 dB
Filtro: Atenuação = 4 dB
A3 = A4 = 30 dB

6. Considere o seguinte sistema de recepção RF.

Pi=1 µW Ps=2 W
P1 P2 Zi=8 Ω
Ui=8.66 mV
GP1=20 dB GP2=? GP3=20 dB

Zo
a) Qual o valor da impedância de saída do bloco da antena, sabendo que se pretende garantir a
máxima transferência de potência entre este e o 1º andar amplificador?
b) Qual a impedância de saída do 3º andar amplificador, para que exista um acoplamento ideal?
c) Qual o valor do ganho GP2?

3
7. Considere o seguinte conjunto de andares amplificadores.

AV1=20 GP2=10 dB AV3=0.5

Pi=10 dBm Vo=?
Zi1=600 Zi2=200 Ω Zi3=100 Ω
Ω

Qual o valor da tensão de saída Vo?

8. Considere um receptor com um ganho de potência de 50 dB e uma largura de banda de 36 MHz.

Desprezando o ruído interno introduzido pelo receptor calcule a potência de ruído na sua saída,
admitindo uma temperatura de ruído gerada pela antena de 290 K.

9. Qual a temperatura equivalente de ruído dum receptor com factor de ruído de 1.5 dB ao qual está
ligada uma antena com Ti = 120 K?

10. Para que opere correctamente um receptor com uma largura de banda de 200 kHz necessita que a
relação sinal-ruído à entrada seja de 10 dB para um nível de sinal de entrada de -104 dBm. Diga
qual o valor máximo que pode ter o factor de ruído e qual a temperatura equivalente de ruído
deste receptor.

11. Considere um sistema de recepção RF constituído por um amplificador de RF um misturador e

um amplificador de freqüência intermédia, com factores de ruído de 3, 6 e 10 dB,
respectivamente. Considerando que o ganho total do sistema é de 30 dB e que o amplificador de
freqüência intermédia tem um ganho de 10 dB calcule qual o ganho mínimo do amplificador de
RF por forma a garantir um factor de ruído total inferior a 5 dB.

4
12. Para a ligação hertziana representada na figura calcule a relação portadora/ruído na saída.

LP = 145 dB
Emissor Receptor
Pe= -25 dBW Te= 450 K
B = 36 MHz

GantE = 35 dB GantR = 35 dB
TantR = 290 K

5
B. Sinais, Fasores e Espectro de Linhas

1. Os sinais de telecomunicações podem ser analisados no domínio do tempo e da frequência.

a) Defina frequência complexa e caracterize a função sinusoidal amortecida para as três hipóteses
estudadas.
b) O que entende por ‘‘Fasor’’?
c) Defina ‘‘Espectro de Linhas’’ e indique a regras a respeitar para a sua representação.
d) Represente graficamente a função:
y(t) = 10⋅sin[(π/2) ⋅t] + 15⋅cos(125.66371t-60o) + 8⋅sin(376.99112t)

2. Considere o sinal:
z(t) = 12 + 5⋅cos(20πt + 20o) - 4⋅cos(80πt – 120o) - 10⋅sin(314.16t + 40 o) + 2.cos(40πt - 40 o)
a) Represente graficamente os espectros de linhas (de um só lado) de amplitude e fase.
b) Represente graficamente os espectros de linhas (de ambos os lados) de amplitude e fase.

3. Dado o sinal:
x(t) =A⋅cos(2πft+φ)
Calcule:
a) O valor médio de x(t).
b) O valor da potência média de x(t).
c) O valor eficaz de x(t)

6
4. Calcule o valor médio de cada um dos sinais representados, bem como a sua potência média e
valor eficaz.

a)
v(t)

0 2 4 6 8 t

b)

z(t)
1

-1 -1/2 1/2 1 t

-1

7
C. Séries de Fourier

1. Considere o trem de impulsos rectangulares de amplitude A, representado na figura.

v(t)

A
... ...
t
-T0 -τ/2 -τ/2 T0

a) Calcule os coeficientes dn do desenvolvimento em Série de Fourier do sinal representado.

b) Represente graficamente |dn| e arg(dn).

2. Efectue o desenvolvimento em Série de Fourier da seguinte forma de onda.

z(t)

ATo

-T0 0 T0 2T0 3T0 4T0 t

3. Efectue o desenvolvimento em Série de Fourier do seguinte sinal.

x(t)

-T -T/2 0 T/2 T t

8
4. Efectue o desenvolvimento em Série de Fourier do seguinte sinal.

v(t)
π

-2π -π π 2π t

-π

9
D. Transformadas de Fourier

1. A Transformada de Fourier é uma boa ferramenta matemática para análise de sinais.

Considere o sinal dado por:

A 0<t <τ

x( t ) =  B τ < t < 3τ
0 outros casos


a) Represente graficamente o sinal no domínio do tempo

b) Determine X(f), justificando matematicamente todos passos efectuados.
c) Represente graficamente | X(f) |, indicando os valores dos pontos que achar relevantes.

2. Considere o impulso representado por:

 πt τ
 A cos( ) ,| t | ≤
x (t ) =  τ 2
τ
0 ,| t | >
 2

a) Represente graficamente o sinal no domínio do tempo.

b) Calcule a Transformada de Fourier de x(t). Justifique matematicamente todos os passos
efectuados.
c) Represente graficamente |X(f)| e arg{X(f)}.

3. Determine as Transformadas de Fourier de cada um dos sinais representados.

v(t)

A A

-To 0 To t
Fig. 1

10
 x(t)
2A

A A

-To 0 To t

Fig. 2

y(t)
B

A A

0 T 3T 4T t
Fig. 3

Sugestão: Determine a Transformada de Fourier de um rectângulo de duração τ e amplitude A,

centrado na origem.

11
E. Propagação
1. Admita comunicação em espaço livre.
a) Caracterize e defina a propagação em ondas longas. Mencione quais as camadas da ionosfera
utilizadas e quais os incovenientes da transmissão deste tipo de ondas.
b) Quais os diferentes fenómenos envolvidos na propagação de OEMs?
c) Supondo que possui uma antena de emissão colocada a uma altitude he = 25 m, acima do nível
do solo. A que altitude deverá estar colocada a antena de recepção por forma a assegurar
comunicação em linha de vista a uma distância de 35.7 km.
NOTA: Rterra=6400 km
d) Determine a MUF o λ e a FOT de uma transmissão se a distância a alcançar é de 1 000 km e a
altura da camada reflectora é de 240 km, supondo uma frequência crítica de 11 kHz.

2. Considere um sistema de comunicação em espaço livre.

a) Caracterize os diferentes fenómenos presentes na propagação de ondas electromagnéticas.
b) O que entende por “ângulo crítico” e “frequência crítica”?
c) Caracterize a propagação em ondas longas, mencionando explicitamente quais as camadas da
ionosfera utilizadas e ainda os problemas com a transmissão deste tipo de ondas.

3. Responda às seguintes questões:

a) Determine a MUF, o λ e a FOT de uma transmissão, se a distância a alcançar é de 1 040 km, a
altura da camada reflectora é de 250 km e a sua densidade electrónica de 2×106 electrões/cm3.
b) Diga o que entende por “Fading” e “Zona de Silêncio”.

4. Suponha um sistema de comunicação em linha de vista. Admitindo que os pontos onde estão
colocados o emissor e o receptor distam entre si 30 km, e que por factores económicos as antenas
de emissão e recepção devem ser colocadas em torres com a mesma altura, qual a altura a que as
antenas devem ser colocadas?

12
F. Modulação em Amplitude

1. Uma portadora de 75 MHz com uma amplitude de 50 V é modulado por um sinal de áudio
( Sm(t) = Am sin(Wmt) ) de 3 kHz com uma amplitude de 20 V.
a) Esboçe o sinal de áudio.
b) Esboçe a portadora.
c) Esboçe a forma de onda à saída do modulador.
d) Determine o factor de modulação e a modulação percentual.
e) Quais as componentes espectrais de frequência da onda modulada?
f) Quais as expressões trigonométricas da onda portadora e modulante?

2. Uma portadora de 60 MHz com uma amplitude de 50 V é modulada em amplitude por um sinal de
áudio ( do tipo Amcos(Wmt)), com uma frequência de 20 kHz e uma amplitude de 20 V. A potência
de emissão é de 50 dBm.
a) Esboçe os sinais da onda portadora e da onda modulante.
b) Esboçe no domíno do tempo, o sinal resultante da modulação. Qual o índice de modulação?
c) Desenvolva matematicamente a equação que define o resultado da modulação, representando
cuidadosamente o espectro resultante.
d) Calcule o valor da potência da portadora e das bandas laterais em valores absolutos e em dB.
e) Nas condições enunciadas, quantas estações de rádio podem ser acomodadas numa largura de
banda de 1 MHz?

3. A portadora de um Emissor tem como amplitude máxima o valor de 100 V à frequência de

300 MHz, sendo modulada em amplitude por um sinal sinusoidal de frequência 50 kHz com uma
amplitude de 50 V. A potência do emissor é de 30 dBW.
a) Desenvolva matematicamente a equação que define o resultado da modulação e determine o
índice de modulação.
b) Esboce, com rigor, o sinal resultante da modulação.
c) Represente, com rigor, o espectro do sinal modulado.
d) Determine a potência da portadora e das bandas laterais em valor absoluto e em dB.

13
4. Suponha um canal de propagação em Ondas Ultra-Curtas que compreende as frequências de 400.2
MHz a 454.1 MHz. Determine o número de transmissões simultâneas que se podem efectuar nesse
canal supondo:
a) Que cada sinal a transmitir ocupa uma largura de banda de 150 kHz.
b) Que para o mesmo tipo de sinais se utiliza uma banda de guarda de 100 kHz.

5. Quantas estações de transmissão rádio podem ser acomodadas numa largura de banda de 100 kHz
se a componente de maior frequência da onda modulante é 5 kHz?

6. A potência total contida num sinal AM é 100 W. Determine a potência transmitida na frequência
da portadora e em cada uma das bandas laterais admitindo uma modulação percentual de 100 %.

7. Uma onda AM tem uma potência de 800 W contida na frequência da portadora. Determine a
potência contida em cada uma das bandas laterais, supondo uma modulação de 90 %.

8. Um sinal SSB tem a potência de 1 kW. Qual a potência contida nas bandas laterais e na frequência
da portadora?

14
G. Modulação em Frequência

1. Uma portadora de 107.6 MHz é modulada em frequência por uma onda sinusoidal de 7 kHz. O
sinal FM resultante tem um desvio de frequênciade 50 kHz.
a) Determine a oscilação do sinal de FM.
b) Determine as frequências mais altas e mais baixas contidas pelo sinal modulado.
c) Qual o índice de modulação da onda FM?

2. É desejado que um sinal de FM, com uma frequência de portadora de 50 MHz, tenha um desvio
em frequência de 24 kHz. A saída dos estágios anteriores do transmissor é um sinal de 5 MHz
com um desvio de frequência de 4 kHz. Como é que a saída desejada pode ser obtida?

3. Determine o desvio de frequência e a oscilação da portadora para um sinal FM com uma portadora
de 105.0 MHz e cuja frequência superior é 105.007 MHz. Encontre a menor frequência atingida
pelo sinal FM.

4. Um sinal de FM, modulado por uma onda sinusoidal de 3 kHz, atinge uma frequência máxima de
100.02 MHz e uma frequência mínima de 99.98 MHz.
a) Determine a oscilação da portadora.
b) Qual a frequência da portadora?
c) Calcule o desvio em frequência.
d) Qual o índice de modulação do sinal?

5. Considere um sinal modulado em FM (suponha que o sinal modulante é sinusoidal), com uma
portadora de 105.0 MHz e cuja frequência superior é de 105.007 MHz. Determine:
a) O desvio de frequência e a oscilação da portadora.
b) Qual a menor frequência atingida pelo sinal?
c) Supondo que a largura de banda ocupada pelo sinal FM é de 22 kHz, qual a frequência do sinal
modulante?
