Gabarito AD1 – 1/2023

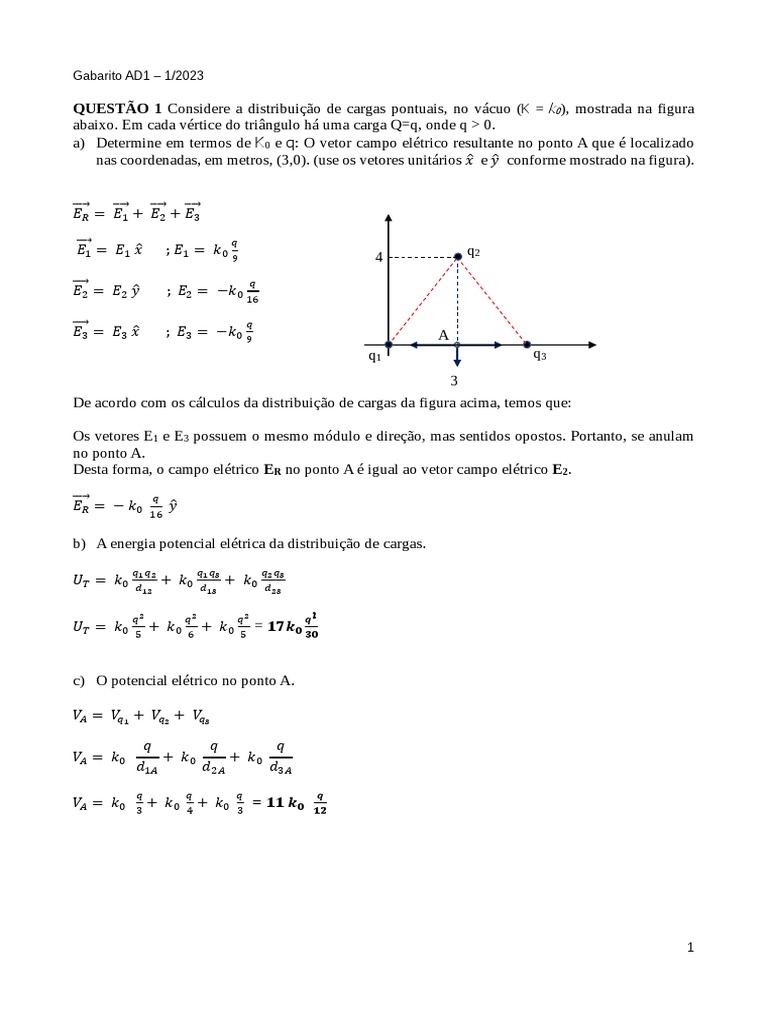

QUESTÃO 1 Considere a distribuição de cargas pontuais, no vácuo (K = k0), mostrada na figura

abaixo. Em cada vértice do triângulo há uma carga Q=q, onde q > 0.
a) Determine em termos de K0 e q: O vetor campo elétrico resultante no ponto A que é localizado
nas coordenadas, em metros, (3,0). (use os vetores unitários 𝑥̂ e 𝑦̂ conforme mostrado na figura).

⃗⃗⃗⃗
𝐸𝑅 = ⃗⃗⃗⃗
𝐸1 + ⃗⃗⃗⃗
𝐸2 + ⃗⃗⃗⃗
𝐸3
𝑞
⃗⃗⃗⃗
𝐸1 = 𝐸1 𝑥̂ ; 𝐸1 = 𝑘0 9 q2
4
𝑞
⃗⃗⃗⃗
𝐸2 = 𝐸2 𝑦̂ ; 𝐸2 = −𝑘0 16

𝑞
⃗⃗⃗⃗
𝐸3 = 𝐸3 𝑥̂ ; 𝐸3 = −𝑘0 9 A
q1 q3
3
De acordo com os cálculos da distribuição de cargas da figura acima, temos que:

Os vetores E1 e E3 possuem o mesmo módulo e direção, mas sentidos opostos. Portanto, se anulam
no ponto A.
Desta forma, o campo elétrico ER no ponto A é igual ao vetor campo elétrico E2.
𝑞
⃗⃗⃗⃗
𝐸𝑅 = − 𝑘0 𝑦̂
16

b) A energia potencial elétrica da distribuição de cargas.

𝑞1 𝑞2 𝑞1 𝑞3 𝑞2 𝑞3
𝑈𝑇 = 𝑘0 + 𝑘0 + 𝑘0
𝑑12 𝑑13 𝑑23

𝑞2 𝑞2 𝑞2 𝒒𝟐
𝑈𝑇 = 𝑘0 + 𝑘0 + 𝑘0 = 𝟏𝟕𝒌𝟎 𝟑𝟎
5 6 5

c) O potencial elétrico no ponto A.

𝑉𝐴 = 𝑉𝑞1 + 𝑉𝑞2 + 𝑉𝑞3

𝑞 𝑞 𝑞
𝑉𝐴 = 𝑘0 + 𝑘0 + 𝑘0
𝑑1𝐴 𝑑2𝐴 𝑑3𝐴
𝑞 𝑞 𝑞 𝒒
𝑉𝐴 = 𝑘0 + 𝑘0 + 𝑘0 = 𝟏𝟏 𝒌𝟎
3 4 3 𝟏𝟐

1
Gabarito AD1 – 1/2023

QUESTÃO 2 Tipicamente, a eletricidade estática envolve cargas que vão de nanocoulombs à

microcoulombs.
(a) Quantos elétrons são necessários para formar uma carga de -2,00μC (1,0 pt)

𝑄 = 𝑛 . 𝑒 ; -2,00.10-9 = n (-1,6.10-19);

n = 1,25.1010 elétrons

(b) Quantos elétrons devem ser removidos de um objeto neutro para deixar uma carga líquida de
0,500μC? (1,0 pt)

-500μC de carga líquida deve ser removida do objeto inicialmente neutro e isso corresponde a um
número n de elétrons igual a:

−0,500 10−6
𝑛= = 3,125 1012
−1,6 10−19

QUESTÃO 3 A força do campo elétrico entre duas placas condutoras paralelas separadas por 4,00
cm é de 7,50×104 V/m.
a) Qual é a diferença potencial entre as placas? (0,5 pt)

𝑉 = 𝐸 .𝑑

𝑉 = 7,5.104 . 4,00.10−2 = 3,00. 103 𝑉𝑜𝑙𝑡𝑠

b) A placa com o menor potencial é considerada estar a zero volts. Qual é o potencial a 1,00 cm
dessa placa (e a 3,00 cm da outra)? (0,5 pt)

𝑉 = 7,5.104 . 1,00.10−2 = 7,50. 102 𝑉𝑜𝑙𝑡𝑠

QUESTÃO 4 Qual a carga armazenada em um capacitor de 180μF quando 120 V é aplicado a ele?

𝑄
𝐶= ⇒ 𝑄 = 𝐶 ⋅ 𝑉 = 180. 10−6 . 120 = 2,16. 10−2 𝐶 𝑜𝑢 𝑄 = 21,6 𝑚𝐶
𝑉

QUESTÃO 5
Um grande relâmpago tinha uma corrente de 20.000 A e movia 30,0 C de carga. Qual foi sua duração?
𝑄 𝑄 30
𝑖= ⇒𝑡= = = 1,5 𝑚𝑠
𝑡 𝑖 20000

2
 Gabarito AD1 – 1/2023

QUESTÃO 6
Considere o circuito abaixo. Determine:
a) A corrente elétrica total no circuito;(0,5 pt)
b) A corrente elétrica no ponto d e f; (0,5 pt)
c) A ddp o qual está submetido os resistores R2 e R1; (0,5 pt)
d) A ddp o qual está submetida a resistência r. (0,5 pt)

𝑖 𝑇 = 𝑖1 + 𝑖2

i2

i1
iT
i2

(I) Malha externa (abcdefgha):

90 - 6 i2 -1,5 i2 – 0,25 iT = 0
90 - 6 i2 -1,5 i2 – 0,25 (i1 + i2) = 0
90 – 0,25 i1 – 7,75 i2 = 0

(II) Malha interna (abijgha):

90 – 3i1 – 0,25 (i1 + i2) = 0
90 – 3,25 i1– 0,25 i2 = 0

(III) Malha interna (bcdefgjib):

3i1 – 6 i2 – 1,5 i2 = 0
3i1 – 7,5 i2 = 0

90 – 0,25 i1 – 7,75 i2 = 0 (x12)

3i1 – 7,5 i2 = 0

1080 – 3,0 i1 – 93,0 i2 = 0

3i1 – 7,5 i2 = 0

Resolvendo-se o sistema, temos que:

i2 = 10,75 A e i1 = 26,87 A (b)
iT = i1 + i2 = 37,62 A (a)

Desta forma, temos também que:

(c) VR2 ≈ 64,44 V e VR1 ≈ 80,61 V

(d) Vr = r . iT = 0,25 . 37,62 ≈ 9,41 V
