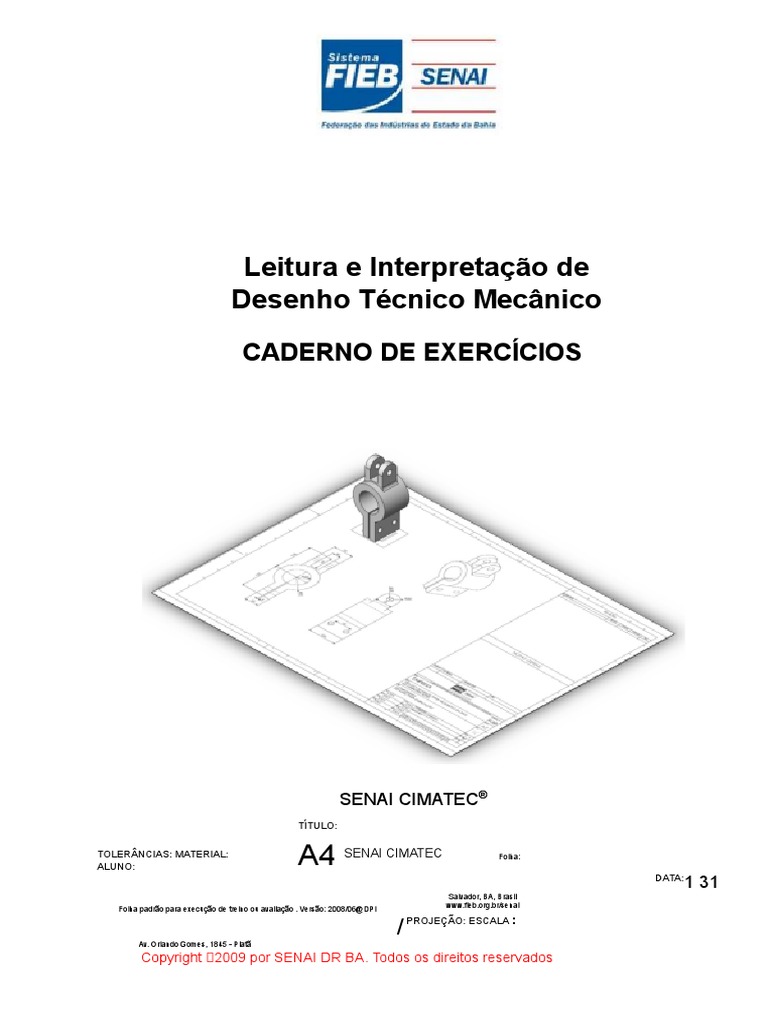

Leitura e Interpretação de

Desenho Técnico Mecânico

CADERNO DE EXERCÍCIOS

SENAI CIMATEC®
TÍTULO:

TOLERÂNCIAS: MATERIAL:
ALUNO: A4 SENAI CIMATEC Folha:

1 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Copyright 2009 por SENAI DR BA. Todos os direitos reservados

 Área Tecnológica de Desenvolvimento de Produtos Industriais

Elaborador: Valter Estevão Beal

Revisão Técnica: Suzana Angélica Mascarenhas Pina, Ana Paula dos Anjos Cordeiro
e Rodrigo Luz Santos

Revisão Pedagógica: Ana Cristina Luz Santos

Normalização: Sueli Madalena Costa Negri

Catalogação na fonte (NDI – Núcleo de Documentação e Informação)

______________________________________________________________

SENAI- DR BA. Leitura e interpretação de desenho técnico mecânico.

Salvador, 2009. 66 p. il. (Rev.00).

1. Desenho mecânico l. título

CDD 620.004
_____________________________________________________________
_

SENAI CIMATEC®
Av. Orlando Gomes, 1845 - Piatã
Salvador – Bahia – Brasil
CEP 41650-010
http://www.senai.fieb.org.br
TÍTULO:

TOLERÂNCIAS: MATERIAL:
ALUNO:
A4 SENAI CIMATEC Folha:

2 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Exercite a caligrafia técnica:

 Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL:
ALUNO: TÍTULO: CALIGRAFIA TÉCNICA
CIMATEC
A4 SENAI
Folha:

3 31
DATA:

Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI /

 Av. Orlando Gomes, 1845 - Piatã
Salvador, BA, Brasil PROJEÇÃO: ESCALA :
www.fieb.org.br/senai

Exercite a caligrafia técnica:

Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL:
ALUNO: TÍTULO: CALIGRAFIA TÉCNICA
CIMATEC
A4 SENAI
Folha:
 4 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Com o auxílio dos instrumentos de desenho, exercite o traçado das linhas indicadas:

Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL: ALUNO: TÍTULO: LINHAS
 CIMATEC
A4 SENAI
Folha:

5 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Com o auxílio dos instrumentos de desenho, exercite o traçado das linhas indicadas:

Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL: ALUNO: TÍTULO: LINHAS
CIMATEC
A4 SENAI
Folha:

6 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Complete os espaços abaixo, obedecendo, no traçado, a orientação dada pelas setas.

Conserve o mesmo afastamento entre as linhas.
 Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL: ALUNO: TÍTULO: LINHAS
CIMATEC
A4 SENAI
Folha:

7 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã
 Com o auxílio do compasso, exercite o traçado de circunferências utilizando os centros
indicados:

Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL:
ALUNO: TÍTULO:
CIRCUNFERÊNCIAS
CIMATEC
A4 SENAI
Folha:

8 31
DATA:
 Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Com o auxílio do compasso, exercite o traçado de circunferências e arcos:

Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL: ARCOS
ALUNO: TÍTULO:
CIRCUNFERÊNCIAS E
CIMATEC
A4 SENAI
Folha:

9 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

De posse dos conhecimentos adquiridos sobre escalas, complete o quadro abaixo:

 Dimensão do Desenho Escala Dimensão da Peça

50 1:2

238 238

125 25

1:10 450

60 300

1:1 92

380 2:1

120 12

1:5 100

175 5:1

Adaptado de: TELECURSO 2000

TOLERÂNCIAS: MATERIAL:
ALUNO: TÍTULO: ESCALAS
CIMATEC
A4 SENAI
Folha:

10 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Identifique e numere as projeções correspondentes a cada peça apresentada em

perspectiva:
 Fonte: SPECK, Henderson
J.
TOLERÂNCIAS: MATERIAL:
ALUNO: TÍTULO:
PROJEÇÕES ORTOGONAIS
CIMATEC
A4 SENAI
Folha:

11 31
DATA:

Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

 Salvador, BA, Brasil
/ www.fieb.org.br/senai

Av. Orlando Gomes, 1845 - Piatã PROJEÇÃO: ESCALA :

Identifique e numere as projeções correspondentes a cada peça apresentada em
perspectiva:

Fonte: SPECK, Henderson

J.
TOLERÂNCIAS: MATERIAL:
ALUNO: TÍTULO:
PROJEÇÕES ORTOGONAIS
 CIMATEC
A4 SENAI
Folha:

12 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Dadas as projeções ortogonais abaixo, complete as vistas com as linhas adequadas,

quando necessário.
 Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL: ORTOGONAIS
ALUNO: TÍTULO:
PROJEÇÕES
CIMATEC
A4 SENAI
Folha:
DATA:
13 31
Av. Orlando Gomes, 1845 - Piatã
Salvador, BA, Brasil
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI
www.fieb.org.br/senai

/ PROJEÇÃO: ESCALA :
 Dada a projeção ortogonal abaixo, construa as perspectivas isométrica e cavaleira.

Fonte:
SPECK, Henderson J.
TOLERÂNCIAS: MATERIAL: ALUNO: TÍTULO: PERSPECTIVAS
CIMATEC
A4 SENAI
Folha:
DATA:
14 31
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Dadas as

projeções

ortogonais

abaixo, construa
 as perspectivas isométrica e cavaleira. Peça A

Peça B

Fonte: SPECK, Henderson J.

TOLERÂNCIAS: MATERIAL:
ALUNO: TÍTULO: PERSPECTIVAS
CIMATEC
A4 SENAI
Folha:
DATA:
15 31
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Com a folha na posição transversal, desenhe as seis vistas da cantoneira de aço 1020
 abaixo, em escala 1:1.

Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL:
ALUNO: TÍTULO: PROJEÇÕES ORTOGONAIS
CIMATEC
A4 SENAI
Folha:

16 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Desenhe e cote o acoplamento de aço 1020, em escala 1:1.

Altura total: 80 mm,
Furo superior – diâmetro: 20mm,
Furo inferior – diâmetro: 15 mm.

Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL: ORTOGONAIS
ALUNO: TÍTULO:
PROJEÇÕES
CIMATEC
A4 SENAI
Folha:
DATA:
17 31
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Desenhe e cote o encosto de aço SAE 1020, em escala 1:1.

 Fonte:
SENAI/SC
TOLERÂNCIAS: MATERIAL:
ALUNO: TÍTULO:
PROJEÇÕES ORTOGONAIS
CIMATEC
A4 SENAI
Folha:
DATA:
18 31
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Desenhar as três vistas e cotar, sob a forma de esboço, as peças abaixo. Escala 1:1.
 Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL: ORTOGONAIS
ALUNO: TÍTULO:
PROJEÇÕES
CIMATEC
A4 SENAI
Folha:
DATA:
19 31
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Desenhar e cotar o martelo de aço SAE 1045 abaixo em escala 1:1, usando
supressão de vistas.
Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL: ORTOGONAIS
ALUNO: TÍTULO:
PROJEÇÕES
CIMATEC
A4 SENAI
Folha:

20 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Desenhe as vistas frontal e lateral direita da tampa de ferro fundido em escala 1:1.
Folha na posição transversal. Dados:
R1: 15mm
R2: 10mm
R3: 5mm
R4: 2mm
Obs.: O raio R1 e o furo têm o mesmo centro. Base alisada, demais faces brutas,
sem rebarbas.
 Fonte:
SENAI/SC
TOLERÂNCIAS: MATERIAL: ORTOGONAIS
ALUNO: TÍTULO:
PROJEÇÕES
CIMATEC
A4 SENAI
Folha:

21 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Desenhe e cote o suporte de aço 4340, em escala 1:1. Use a folha na posição
transversal. Base e faces internas de 20 mm alisadas, demais faces desbastadas.
 Fonte:

SENAI/SC
TOLERÂNCIAS: MATERIAL:
ALUNO: TÍTULO:
PROJEÇÕES ORTOGONAIS
CIMATEC
A4 SENAI
Folha:
DATA:
22 31
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Desenhe e cote a guia de bronze em escala 1:1. Use a folha na posição transversal.
Face inclinada alisada e demais faces desbastadas.
Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL: ORTOGONAIS
ALUNO: TÍTULO:
PROJEÇÕES
CIMATEC
A4 SENAI
Folha:

23 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Exercite o traçado para cotagem técnica:

 Fonte:
SENAI/SC
TOLERÂNCIAS: MATERIAL:
ALUNO: TÍTULO:
COTAGEM TÉCNICA
CIMATEC
A4 SENAI
Folha:
DATA:
24 31
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI /
 Av. Orlando Gomes, 1845 - Piatã
Salvador, BA, Brasil PROJEÇÃO: ESCALA :
www.fieb.org.br/senai

De posse dos conhecimentos técnicos sobre cotagem, analise a projeção e a

perspectiva dadas e responda ao que se pede.

Valor das dimensões:

A = _______
B = _______
C = _______
D = _______
E = _______
F = _______ E = _______
F

BA

Valor das dimensões: E

A = _______
B = _______
D
C = _______ C
D = _______
B
F

F = _______
Adaptado de: MALATESTA, E. / SPECK, Henderson J.
ALUNO:

TOLERÂNCIAS: MATERIAL:
 TÍTULO: TÉCNICA
COTAGEM
CIMATEC
A4 SENAI
Folha:

25 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Observe a vista técnica de cada uma das peças dadas e, no primeiro quadro,
represente em corte total e no segundo represente em meio corte, conforme o exemplo:
 Fonte:
SENAI/SC
TOLERÂNCIAS: MATERIAL: ALUNO: TÍTULO: CORTES
CIMATEC
A4 SENAI
Folha:
DATA:
26 31
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Desenhe em duas vistas e cote o calço de aço 1020. Vista frontal em corte, como
indicado. Escala 1:1. Base e topo alisados, demais faces desbastadas.

Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL: ALUNO: TÍTULO: CORTES
CIMATEC
A4 SENAI
Folha:
DATA:
27 31
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Desenhe em uma vista, com corte parcial, a base em latão. Cote. Escala 1:1. Dados:
Cilindro médio - diâmetro: 40mm
Raio de arredondamento de transição R igual a 5mm
Furo passante – diâmetro: 20mm
Rebaixo: 30x30x15mm
 Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL:
ALUNO: TÍTULO: CORTES
CIMATEC
A4 SENAI
Folha:
DATA:
28 31
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

Desenhe em uma vista o eixo de aço SAE 1045, representando as seções que
forem necessárias fora da vista. Usar folha na posição transversal e escala 1:1.
Cotar.
Fonte: SENAI/SC
TOLERÂNCIAS: MATERIAL: ALUNO: TÍTULO: SEÇÕES
CIMATEC
A4 SENAI
Folha:

29 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

De posse dos conhecimentos técnicos sobre tolerância dimensional e geométrica,

analise as seguintes questões e responda ao que se pede.

1)

a) Afastamento superior: _______.

b) Afastamento inferior: ________.
c) Dimensão máxima: __________.
d) Dimensão mínima: __________.

Dentre as medidas abaixo, assinale com um x as cotas que podem ser

dimensões efetivas deste ressalto:
[ ] 20,5 [ ] 20,04 [ ] 20,06 [ ] 20,03
 2)

[ ] Ajuste com interferência

[ ] Ajuste com folga

[ ] Ajuste incerto

3)

a) A tolerância indicada neste desenho é de _____________.

b) O elemento de referência é o ______________________.

Fonte: TELECURSO 2000.

TOLERÂNCIAS: MATERIAL:
ALUNO: TÍTULO: TOLERÂNCIAS
CIMATEC
A4 SENAI
Folha:

30 31
DATA:
Salvador, BA, Brasil
www.fieb.org.br/senai
Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/ PROJEÇÃO: ESCALA :
Av. Orlando Gomes, 1845 - Piatã

REFERÊNCIAS:

CASSOL, G.; NETO, R. A.; ANZOLIN, R. M. (Org.) Desenho Técnico

Mecânico – Caderno de Exercícios. Florianópolis: SENAI/SC, 2004.

MALATESTA, Edijarme. Curso Prático de Desenho Técnico

Mecânico. São Paulo: Prismática.

SPECK, Henderson José; PEIXOTO, Virgílio Vieira. Manual Básico de

Desenho Técnico. Florianópolis: UFSC, 2004. 3ed.

TELECURSO 2000. Leitura e Interpretação de Desenho Técnico

Mecânico. Volumes 1, 2 e 3. São Paulo: Globo, 2000.
 ALUNO:

TÍTULO:

A4 SENAI CIMATEC
Folha:

TOLERÂNCIAS: MATERIAL:
31 31
DATA:

Folha padrão para execução de treino ou avaliação . Versão: 2008/06@DPI

/
Av. Orlando Gomes, 1845 - Piatã
Salvador, BA, Brasil
www.fieb.org.br/senai

PROJEÇÃO: ESCALA :
