FUNDAMENTOS DA MECÂNICA

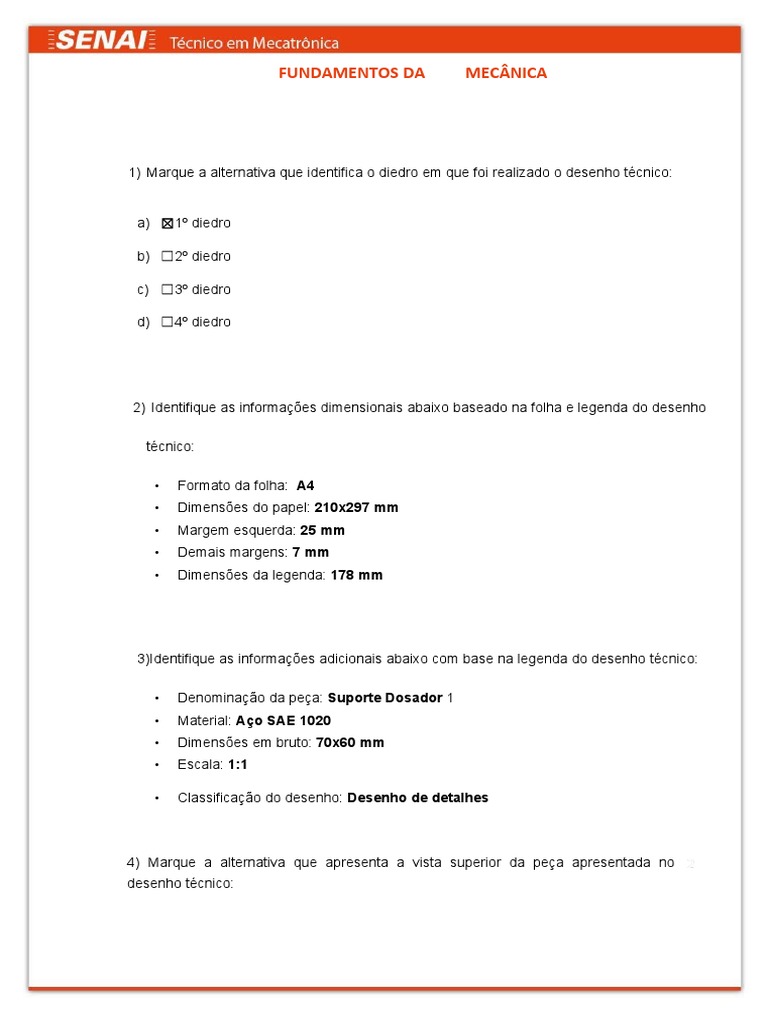

1) Marque a alternativa que identifica o diedro em que foi realizado o desenho técnico:
a) ☒1º diedro
b) ☐2º diedro
c) ☐3º diedro
d) ☐4º diedro
2) Identifique as informações dimensionais abaixo baseado na folha e legenda do desenho
técnico:
• Formato da folha: A4
• Dimensões do papel: 210x297 mm
• Margem esquerda: 25 mm
• Demais margens: 7 mm
• Dimensões da legenda: 178 mm
3)Identifique as informações adicionais abaixo com base na legenda do desenho técnico:
• Denominação da peça: Suporte Dosador 1
• Material: Aço SAE 1020
• Dimensões em bruto: 70x60 mm
• Escala: 1:1
• Classificação do desenho: Desenho de detalhes
4) Marque a alternativa que apresenta a vista superior da peça apresentada no
desenho técnico:
FUNDAMENTOS DA MECÂNICA
e) Nenhuma das alternativas anteriores.
R: Alternativa A
5) Identifique as faces apresentadas por letras no modelo em perspectiva da peça nas
vistas ortográficas que correspondem às suas projeções.
R: a) Vista frontal; b) Furo; c) Vista lateral; d) Vista superior.
6) Identifique o tipo de linha representado pelas letras nas vistas ortográficas abaixo:
FUNDAMENTOS DA MECÂNICA
Nome da linha
A. Contorno visível
B.Centro ou eixo de simetria
C.Centro ou eixo de simetria
D.Contínua estreita
E.Contorno visível
F. Tracejada ou interrompida
7) Identifique e justifique o emprego dos dois tipos de corte no desenho técnico da peça em
anexo.
Resposta:
Corte parcial: Foi feito um corte em uma área específica para destacar detalhes internos;
Meio-corte: É possível visualizar os detalhes internos e externos da peça;
FUNDAMENTOS DA MECÂNICA
8) Preencha a tabela abaixo com o tipo de tolerância de cada símbolo e a descrição do seu
significado para a análise da peça baseado no desenho técnico da peça 1.
SÍMBOLO TIPO DE DESCRIÇÃO DO SIGNIFICADO DA
TOLERÂNCIA TOLERÂNCIA
É a medida das irregularidades
Rugosidade.
existentes nas superfícies das
peças.
FUNDAMENTOS DA MECÂNICA
Tolerância de As tolerâncias de posição limitam os
posição. afastamentos da posição mútua de
dois ou mais
elementos por razões funcionais ou
para assegurar uma interpretação
inequívoca.
9) Preencha tabela abaixo com as informações solicitadas para cada cota baseado no
desenho técnico da peça 1.
Nº da Valor Nominal Campo de Dimensão Dimensão
Cota Tolerância Mínima Máxima
1 20 mm 0.4 mm 19.8 mm 20.2 mm
2 10 mm 0.4 mm 9.8 mm 10.2 mm
3 24 mm 0.21 mm 24 mm 24.21 mm
4 12 mm 0.4 mm 11.8 mm 12.2 mm
5 14 mm 0.4 mm 13.8 mm 14.2 mm
6 50 mm 0.6 mm 49.7 mm 50.3 mm
7 10 mm 0.4 mm 9.8 mm 10.2 mm
8 5 mm 0.2 mm 4.9 mm 5.1 mm
9 58 mm 0.6 mm 57.7 mm 58.3 mm
10 34 ± 0,1 mm 0.2 mm 33.9 mm 34.1 mm
11 12 mm 0.18 mm 12 mm 12.18 mm
12 26 ± 0,05 mm 0.10 mm 25.95 mm 26,05 mm
13 102 ° 2° 101 ° 103 °
