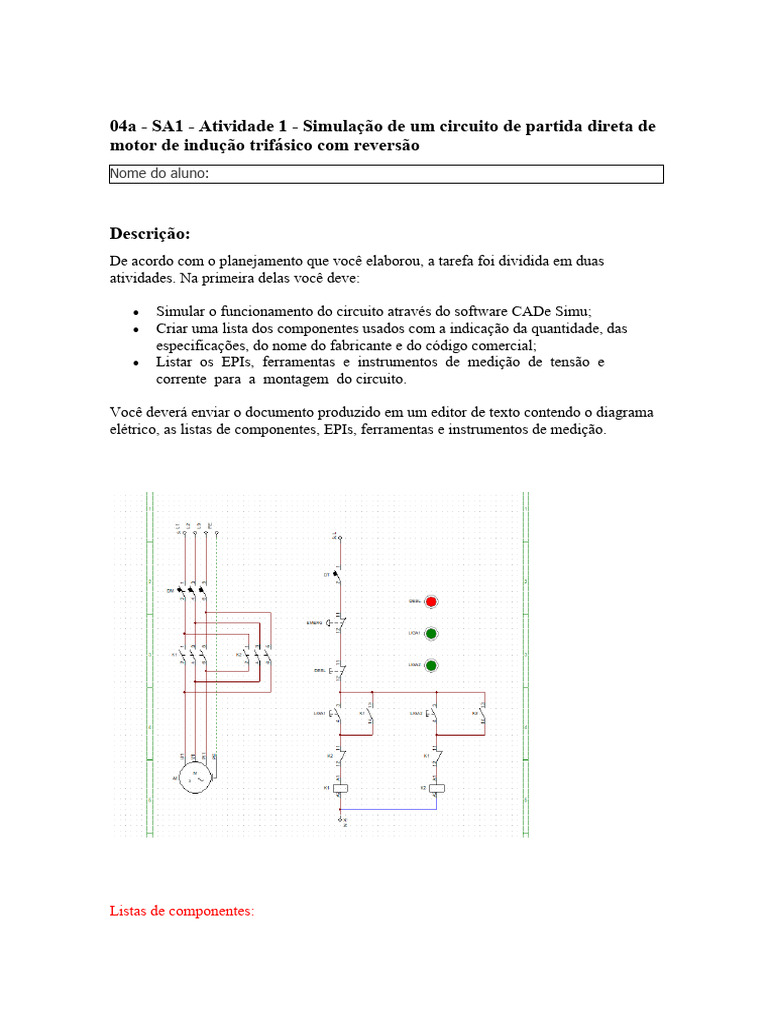

04a - SA1 - Atividade 1 - Simulação de um circuito de partida direta de

motor de indução trifásico com reversão

Nome do aluno:

Descrição:
De acordo com o planejamento que você elaborou, a tarefa foi dividida em duas
atividades. Na primeira delas você deve:

 Simular o funcionamento do circuito através do software CADe Simu;

 Criar uma lista dos componentes usados com a indicação da quantidade, das
especificações, do nome do fabricante e do código comercial;
 Listar os EPIs, ferramentas e instrumentos de medição de tensão e
corrente para a montagem do circuito.

Você deverá enviar o documento produzido em um editor de texto contendo o diagrama

elétrico, as listas de componentes, EPIs, ferramentas e instrumentos de medição.

Listas de componentes:
1 Interuptor seccionador III (DM), 1 Interuptor seccionador I (DT) 2 contator III (K1-K2) , 1 motor trifasico,
alimentação L1+L2+L3+PE, mais alimentação neutra, 1 botoeira NF (EMERG) 1botoeira NF (DESL), 2
botoeira NA (LIGA1 -LIGA2), 2 contato de selo NA (K1-K2), 2 NC contato NF ( K1-K2) e 2 bobinas
contatoras relé (K1-K2)

Listas de EPIs:

 Capacete de segurança classe B: Indicado para o uso com risco de choque elétrico.
 Botina de segurança: Cuidado ao escolher este EPI. Certifique-se que não tenha nenhum
material metálico. Para estar 100% seguro é preciso um equipamento dielétrico, capaz de isolar
a eletricidade.
 Luva de Segurança: É um EPI essencial para o trabalhador. As luvas de proteção garantem a
segurança na manutenção de instalações e serviços com eletricidade em geral. É ideal a
utilização de duas luvas: A luva isolante de borracha e a luva de couro que é sobreposta para
proteger a integridade da luva isolante. Veja alguns exemplos:
 Luva Isolante de Borracha: proteção de mãos e braços
Luva Couro de Proteção para Luva Isolante
Luva de proteção tipo condutiva: É mais justa e protege apenas mãos e punhos.
Luva de vaqueta: luva de segurança mecânica para luvas do tipo condutiva
 Manga Isolante de Borracha: protege os braços e proporcionam mais segurança para exercer
determinadas atividades onde o risco pode ser maior.
 Cinto de Segurança: Às vezes também é preciso realizar o trabalho em altura! O cinto de
segurança para eletricista é específico para proteger o trabalhador do risco de choque elétrico.
 Protetor Facial Contra Arco Elétrico
 Vestimentas Especiais: Camisas e calças especiais contra agentes térmicos provenientes do
arco elétrico.

Ferramentas e instrumentos de medição:

 Alicate amperímetro digital;

 Multímetro digital;

 Micrôhmimetro digital;

 Megôhmetro digital e analógico;

 Terrometro digital;

 Voltímetro;

 Alicate Wattímetro;

 Detector de Alta tensão;

 Miliohmímetro;

 Câmeras Termograficas;

 Osciloscópio de Bancada;
