CURSO: TÉCNICO EM ELEMECÂNICA

UNIDADE CURRICULAR: Desenvolvimento de Projetos de Sistemas Eletromecânicos

ALUNO (A): TURMA:

PROFESSOR (A): TURNO:
DATA:

SITUAÇÃO DE APRENDIZAGEM 01
ANEXO 1

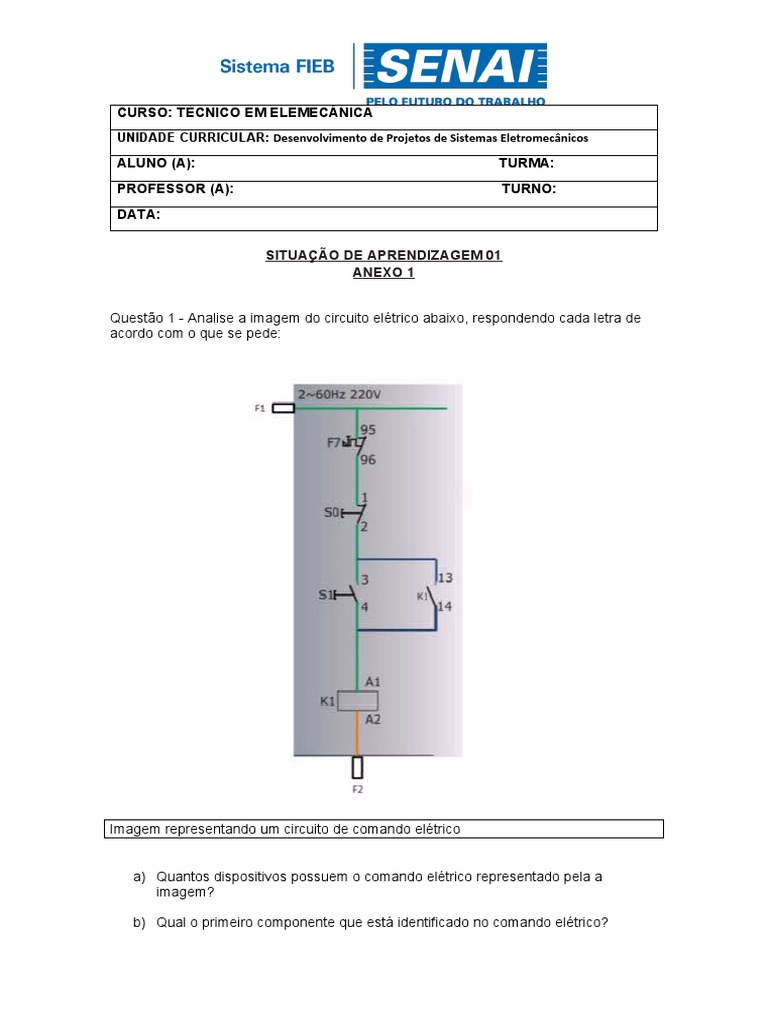

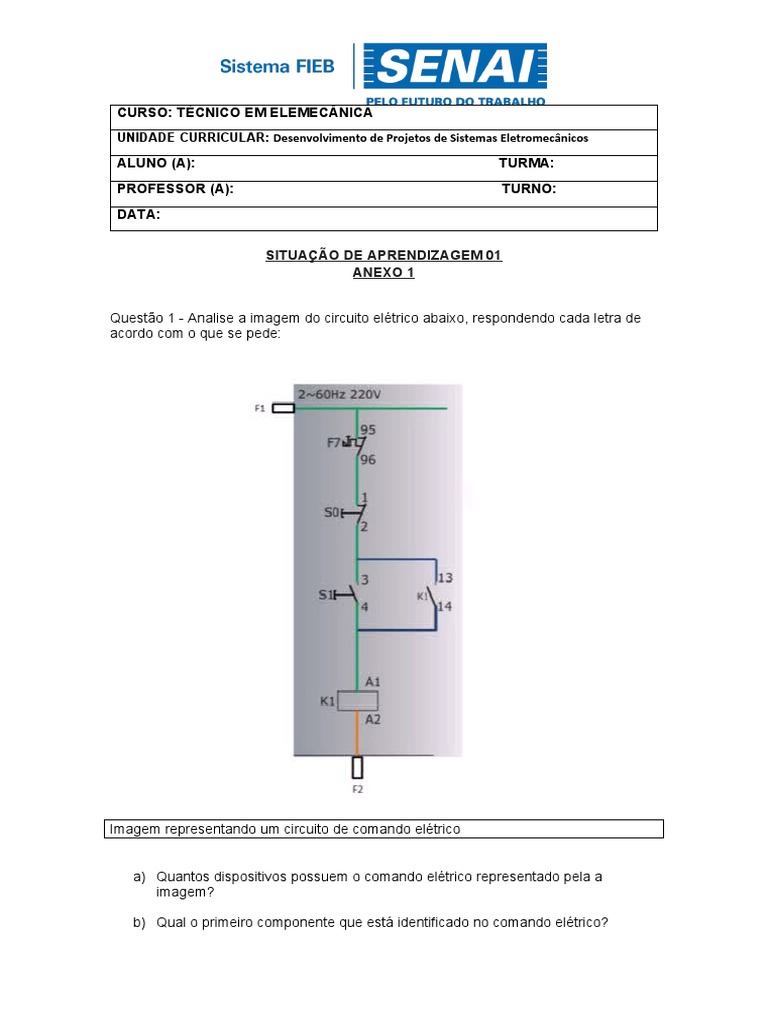

Questão 1 - Analise a imagem do circuito elétrico abaixo, respondendo cada letra de

acordo com o que se pede:

Imagem representando um circuito de comando elétrico

a) Quantos dispositivos possuem o comando elétrico representado pela a

imagem?

b) Qual o primeiro componente que está identificado no comando elétrico?

c) Seguindo a sequência, qual o segundo dispositivo identificado no comando?

d) Os números representados por 95 e 96, o que são?

e) Qual o terceiro dispositivo identificado no comando elétrico?

f) Qual a função desse terceiro dispositivo no circuito do comando elétrico?

g) Quais os números finais que representam um contato normalmente fechado?

h) Qual o quarto dispositivo identificado no comando elétrico?

i) Qual a principal função deste quarto dispositivo identificado no comando

elétrico?

j) Todo número terminado em 3 e 4 significa o quê no comando elétrico?

k) Qual o quinto dispositivo identificado neste comando elétrico?

l) O que são A1 e A2?

m) Após energizar a bobina do contator K1, que contato garante o pleno

funcionamento deste dispositivo?

n) Qual o sexto dispositivo identificado neste comando elétrico?

Questão 2 - Analise as imagens abaixo e identifique-as, colocando os nomes dos
dispositivos representados na imagem abaixo (utilize as caixas de texto do Word para
escrever os nomes sobre os retângulos indicados):
Questão 3 - Com base nos conhecimentos obtidos, responda às questões abaixo:

Observação: Para responder às questões seguintes, utilize as linhas do Word ou

imprima essa atividade e realize os traçados à mão.

A) Na imagem abaixo, realize o traçado que representa o fechamento em

triângulo. Você deve mostrar quais são as pontas ou terminais que deverão ser
ligadas curto-circuitando os contatos.

B) Na imagem abaixo, realize o traçado que representa fechamento em estrela.

Você deve mostrar quais são as pontas ou terminais que deverão ser ligadas
curto-circuitando os contatos.

C) Na imagem abaixo, sinalize quais terminais estão correspondendo as fases R,

S e T.
