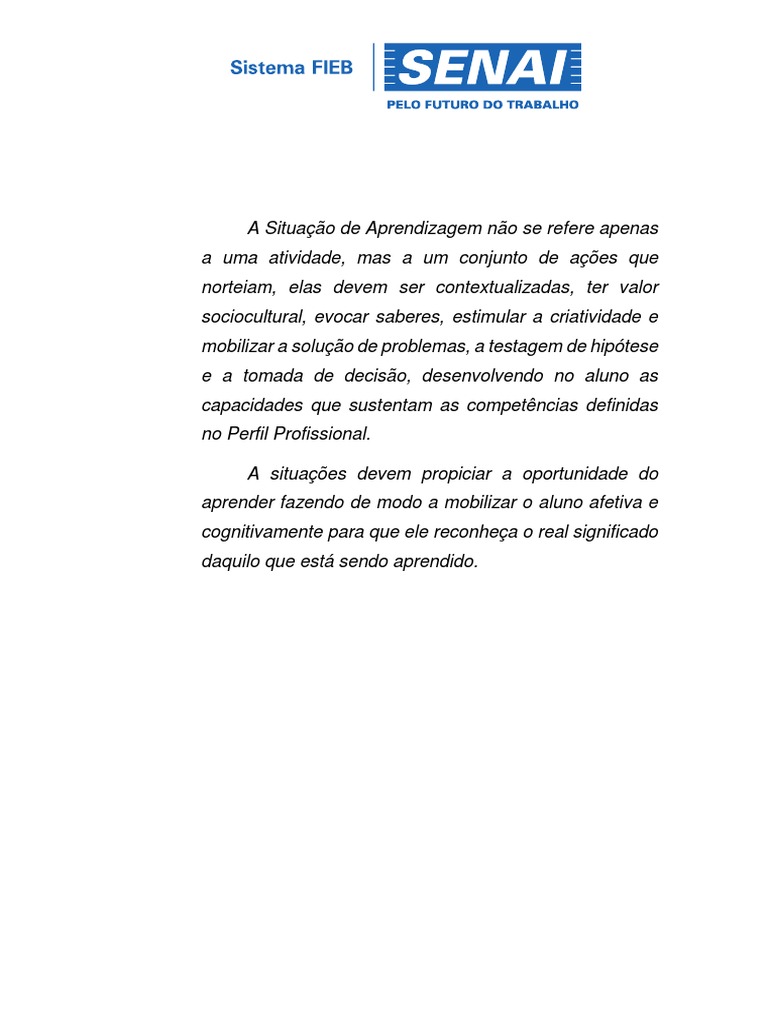

A Situação de Aprendizagem não se refere apenas

a uma atividade, mas a um conjunto de ações que

norteiam, elas devem ser contextualizadas, ter valor
sociocultural, evocar saberes, estimular a criatividade e
mobilizar a solução de problemas, a testagem de hipótese
e a tomada de decisão, desenvolvendo no aluno as
capacidades que sustentam as competências definidas
no Perfil Profissional.

A situações devem propiciar a oportunidade do

aprender fazendo de modo a mobilizar o aluno afetiva e
cognitivamente para que ele reconheça o real significado
daquilo que está sendo aprendido.
1. Identificação

Código: SA ELM 003

Tema: CLP - Projetos
Unidade Curricular: Desenvolvimento de Projetos de Sistemas Eletromecânicos

Turma: Turno: Carga horária: 300 horas Módulo: Específico

III
Docente:

2. Informações da Situação de Aprendizagem

2.1 Tipo
Estudo de Caso X Situação Problema Pesquisa Aplicada Projeto
2.2 Detalhamento do Contexto / Desafio

Contexto: Este misturador é alimentado, com a matéria prima, através de duas tubulações no topo do tanque de
mistura. Duas bombas realizam o transporte da matéria prima por estas tubulações. Cada tubulação fornece um
ingrediente diferente. Na parte de baixo, deste mesmo tanque de mistura, está conectado uma tubulação que
transporta a tinta misturada. Para que esta tinta seja misturada, é necessário abrir uma válvula de drenagem para
abertura da tubulação inferior e acionar uma bomba de drenagem para transportar a tinta misturada.

Nessa aplicação você vai simular o controle da operação de preenchimento, monitoramento do nível do tanque, e
simular o controle do misturador e o período de aquecimento. Para desenvolvimento desse projeto você poderá se
basear nos conceitos aplicados em seu livro de estudo (UC9).

Desafio: As informações indicadas acima, devem ser organizadas de maneira a facilitar o desenvolvimento das
atividades, onde, sua primeira atividade será realizar uma lista de Tags para os endereços absolutos do CLP indicados
na ilustração do processo. Lembro que os endereços absolutos são as indicações da entrada ou saída do CLP no qual
está sendo ligado os componentes (sensores, fim de cursos etc.). Para o desenvolvimento deste projeto, você precisa
realizar a lista de simbólicos (Tags) do projeto, conforme estudado em seu livro. Esta será sua primeira entrega no AVA.

Para facilitar o entendimento da situação de aprendizagem, segue em anexo, uma ilustração do processo de mistura de
tinta citado nesta atividade. As etapas de funcionamento deste equipamento estão descritas a seguir.
1º passo – Ligue o sistema através do botão Start 1 e desligue através do botão Stop 1 (Botões pulsantes)

2º passo – Encha o tanque com o ingrediente 1 acionando a bomba 1. (Quando a bomba 1 liga, ingrediente 1 é
transportado até o tanque de mistura)

3º passo – Encha o tanque com o ingrediente 2 acionando a bomba 2. (Quando a bomba 2 liga, ingrediente 2 é
transportado até o tanque de mistura) *As duas bombas devem ser ligadas juntas.

4º passo – Monitore o nível do tanque através das chaves “High-Level” e "low level". Ao acionar a chave "High Level"
(nível alto do tanque de mistura) as bombas 1 e 2 de enchimento devem ser desligadas.

5º passo – Acione as lâmpadas de sinalização de bombas 1 e 2 ligadas; (Motores ligados, lâmpadas ligam)
 6º passo – Após tanque cheio, comece a misturar os ingredientes através do motor do misturador e acione o
aquecimento a vapor por período de 10 Segundos. Esta ação deve ser realizada através do acionamento da válvula de
vapor (Steam Valve).

7º passo – Após o tempo de mistura e aquecimento, drene o tanque da mistura através da válvula "Drain Valve"( válvula
de drenagem ) e do motor "Drain Pump"( bomba de drenagem ). Este sistema deve ficar ligado até acionar o nível baixo
(Low level) do tanque. Após finalizar este processo, sistema entra em regime contínuo acionando as bombas de
enchimento.

8º passo – Crie um modo de contar quantas vezes este processo (descrito do 1º ao 7º passo) é realizado por completo
e desenvolva a documentação do projeto, indicando títulos para todas as linhas de programa do CLP e comentários do
funcionamento.

Etapa Presencial: Desenvolvimento do projeto CLP (Ladder). O desenvolvimento deste programa de CLP,
servirá para controle e monitoramento do processo de mistura de tintas em uma indústria química. Essa
atividade será desenvolvida no Presencial. Desenvolvimento de testes e análise de resultados do projeto
desenvolvido.

2.3 Detalhamento das Atividades e Resultados Esperados

Nº Descrição das atividades¹⁹
Desenvolvimento de lista de tags do projeto, indicando o endereçamento absoluto do CLP. Essa atividade
0 será realizada para documentar o projeto, facilitando a compreensão e integrando o projeto elétrico ao
1
projeto de software. Essa atividade deve ser entregue no ambiente virtual.
Desenvolvimento do projeto CLP (Ladder). O desenvolvimento deste programa de CLP, servirá para
0 controle e monitoramento do processo de mistura de tintas em uma indústria química. Essa atividade
2
será desenvolvida no Presencial.
Desenvolvimento de testes e análise de resultados, em laboratório, do projeto desenvolvido. Nesta
0 etapa presencial.
3
