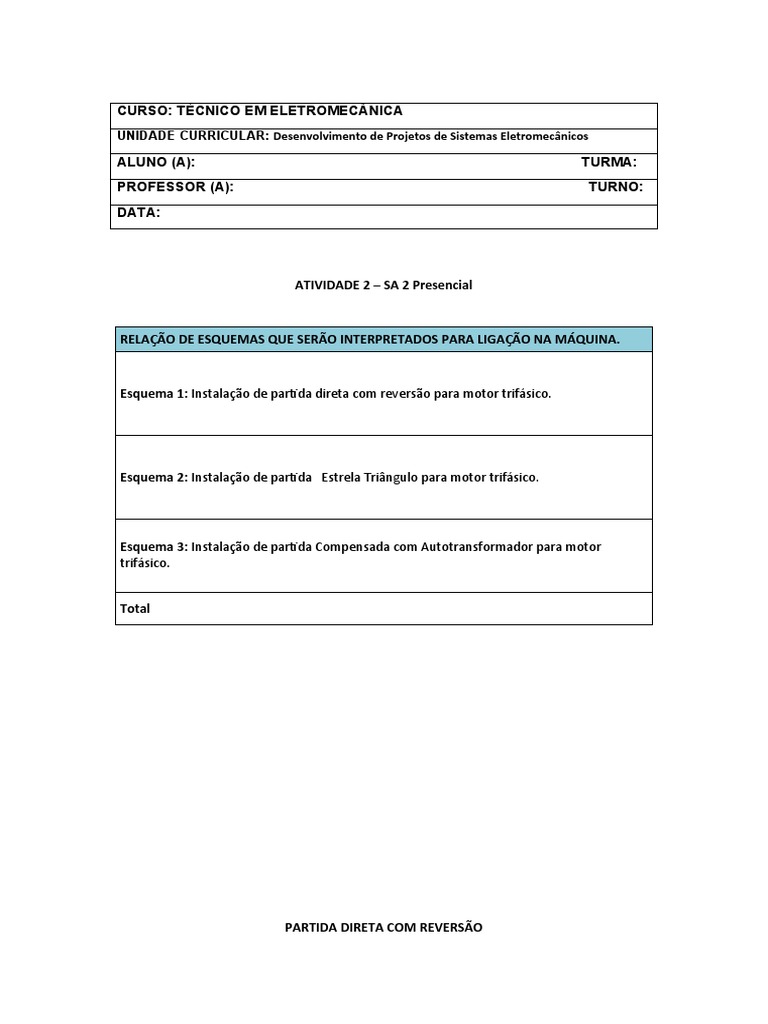

CURSO: TÉCNICO EM ELETROMECÂNICA

UNIDADE CURRICULAR: Desenvolvimento de Projetos de Sistemas Eletromecânicos

ALUNO (A): TURMA:

PROFESSOR (A): TURNO:
DATA:

ATIVIDADE 2 – SA 2 Presencial

RELAÇÃO DE ESQUEMAS QUE SERÃO INTERPRETADOS PARA LIGAÇÃO NA MÁQUINA.

Esquema 1: Instalação de partida direta com reversão para motor trifásico.

Esquema 2: Instalação de partida Estrela Triângulo para motor trifásico.

Esquema 3: Instalação de partida Compensada com Autotransformador para motor

trifásico.

Total

PARTIDA DIRETA COM REVERSÃO

DIAGRAMA DE POTÊNCIA OU DE FORÇA DIAGRAMA LÓGICO DE COMANDO

FUNCIONAMENTO:
Acionando S1 energiza a bobina de K1 fechando os contatos 13 - 14 de K1 e consequentemente abrindo
os contatos 21 - 22 de K1, impedindo que a bobina de K2 seja energizada fazendo a retenção do sistema.
Acionando S2 energiza a bobina de K2 fechando os contatos 13 - 14 de K2 e consequentemente abrindo
os contatos 21 - 22 de K2, impedindo que K1 seja energizado fazendo a retenção do sistema.
S0 desliga o sistema.

MATERIAIS NECESSÁRIOS
MATERIAL QTDE

APR - ANÁLISE PRELIMINAR DE RISCOS

ETAPA RISCO CONTROLE

PARTIDA ESTRELA - TRIÂNGULO

 DIAGRAMA DE POTÊNCIA OU DE FORÇA DIAGRAMA LÓGICO DE COMANDO

FUNCIONAMENTO: Acionando s1, energiza-se K3, abrindo os contatos 21 - 22 de K3,

bloqueando K2. Os contatos 13 - 14 de K3 fecham-se, retendo-o e acionando D1 e K1. K1 se
retém com os contatos 13 - 14. D1conta tempo e abre os contatos 65 - 66, desligando K3 e
fecha os contatos 67 - 68 energizando K2. D1conta tempo e abre os contatos 65 - 66,
desligando K3 e fecha os contatos 67 - 68 energizando K2. B0 desliga o sistema.

MATERIAL QTDE

APR - ANÁLISE PRELIMINAR DE RISCOS

ETAPA RISCO CONTROLE

PARTIDA COMPENSADORA
DIAGRAMA DE POTÊNCIA OU DE FORÇA DIAGRAMA LÓGICO DE COMANDO

FUNCIONAMENTO: Acionando s1, energiza-se K3 que abre os contatos 21 - 22 para bloquear

K1 e fecha os contatos 13 - 14 para retenção e energizar K2 e D1, K2 se retém com os
contatos 13 - 14 e dar condições para K1 entrar. D1 conta tempo. Após tempo, abre os
contatos 65 - 66 de D1, desenergizando K3, os contatos 21 - 22 de K3 voltam a fechar,
energizando K1. O contatos 21 - 22 de K1 abrem, bloqueando K3, os contatos 31 - 32 abrem
bloqueando K2. O contato 13 - 14 fecham retendo K1. s0 desliga o sistema.
MATERIAIS NECESSÁRIOS QTDE

APR - ANÁLISE PRELIMINAR DE RISCOS

ETAPA RISCO CONTROLE
